C45标准35mmPCB板DIN导轨安装固定支架

　　在工业电气柜、自动化控制箱、传感器信号采集模组这类场景里，PCB板的安装固定一直是结构设计里容易被忽略但直接影响后期运维效率的环节，这款适配C45规格35mm标准DIN导轨的PCB安装支架，就是专门针对这类导轨式安装场景开发的固定结构件。日常做电控系统集成的时候，柜内的信号调理板、小型采集模块、接口转换板这类尺寸不大的PCB，如果单独用螺丝固定在安装板上，不仅打孔定位费时间，后期调整模块位置、更换板卡的时候拆装也很麻烦，而采用标准DIN导轨卡装的方式，就能直接利用柜内已经排布好的通用导轨完成固定，不需要额外做安装板的打孔加工，适配绝大多数工业电控柜的内部安装规范。

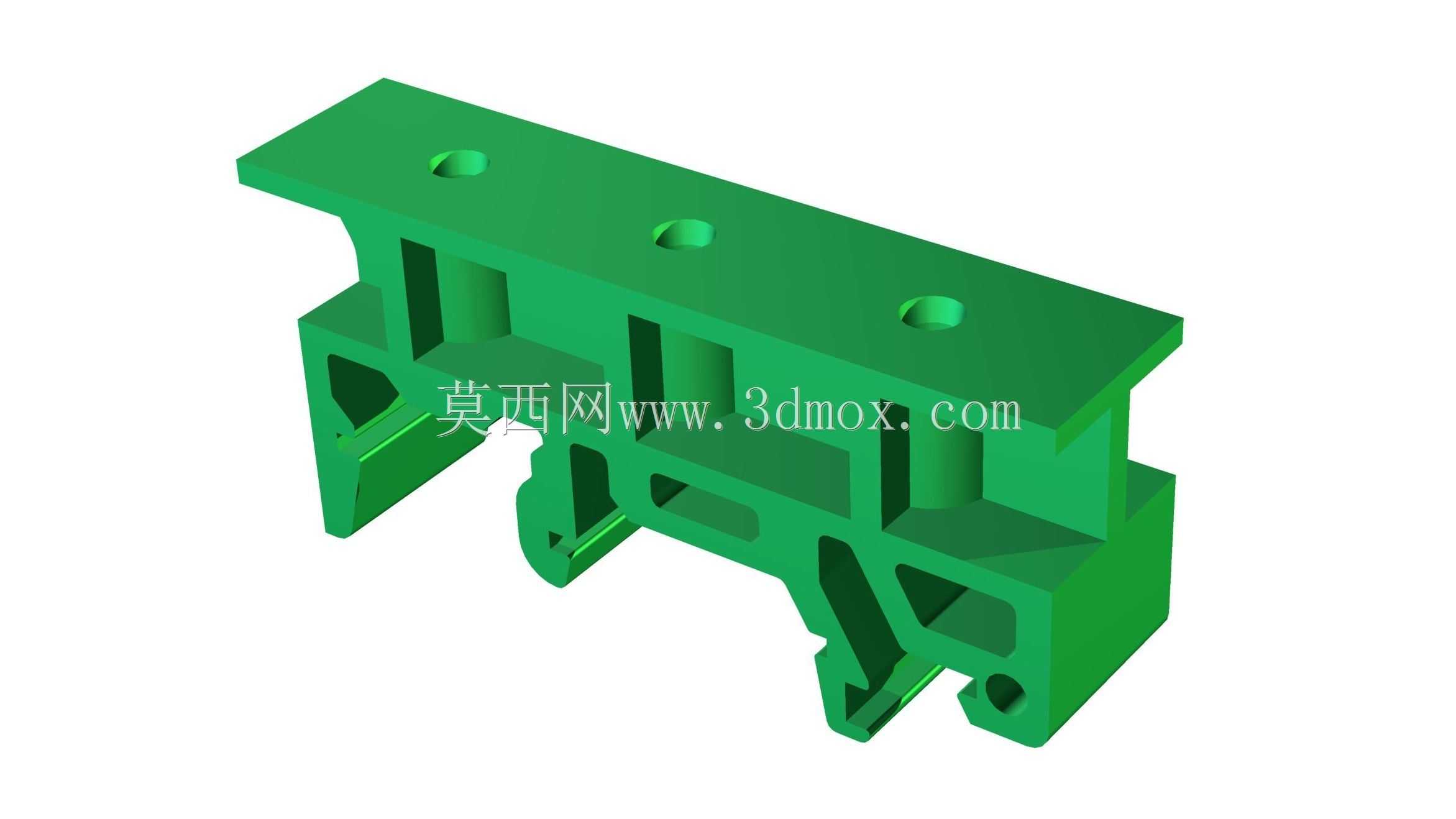

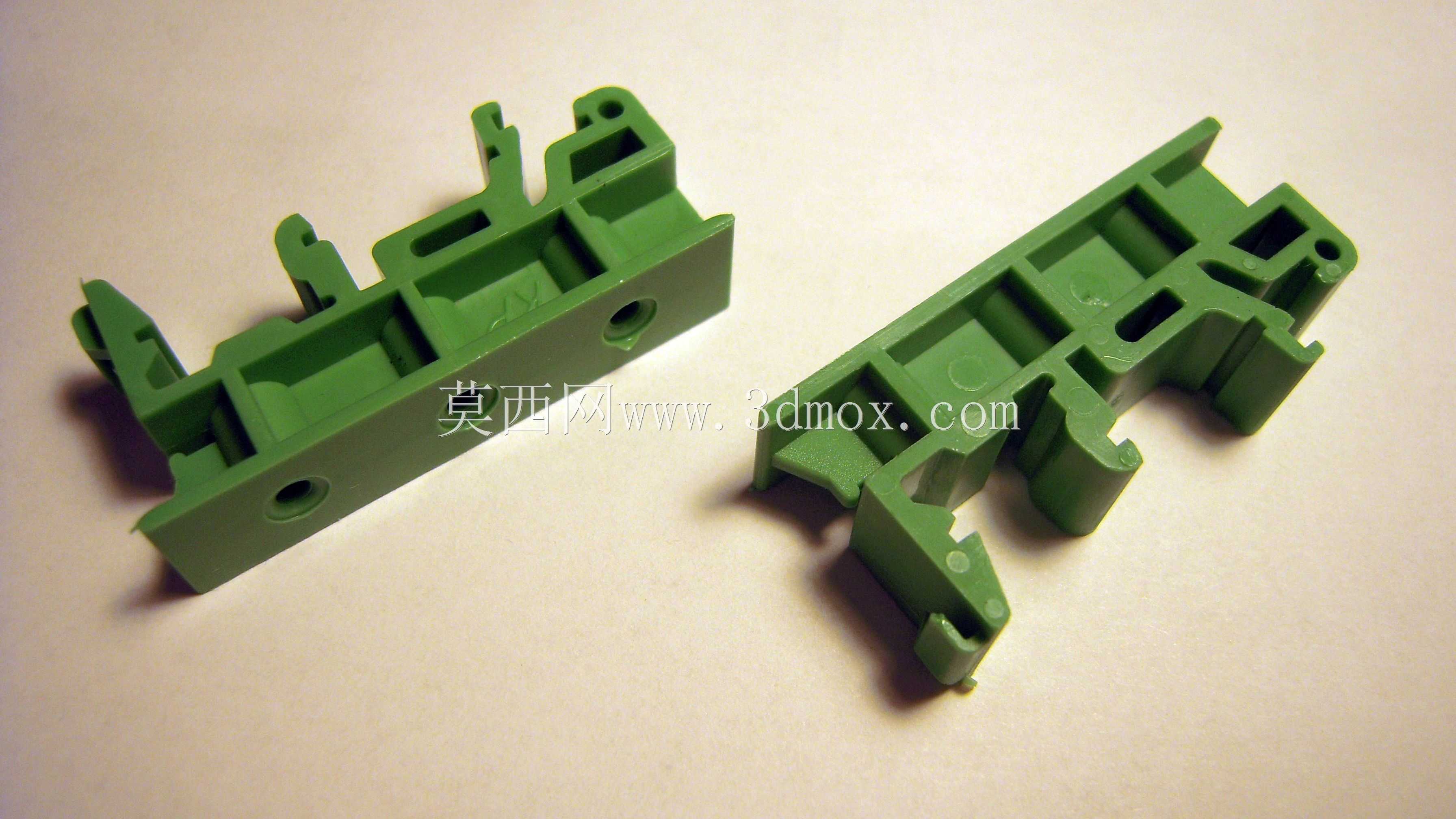

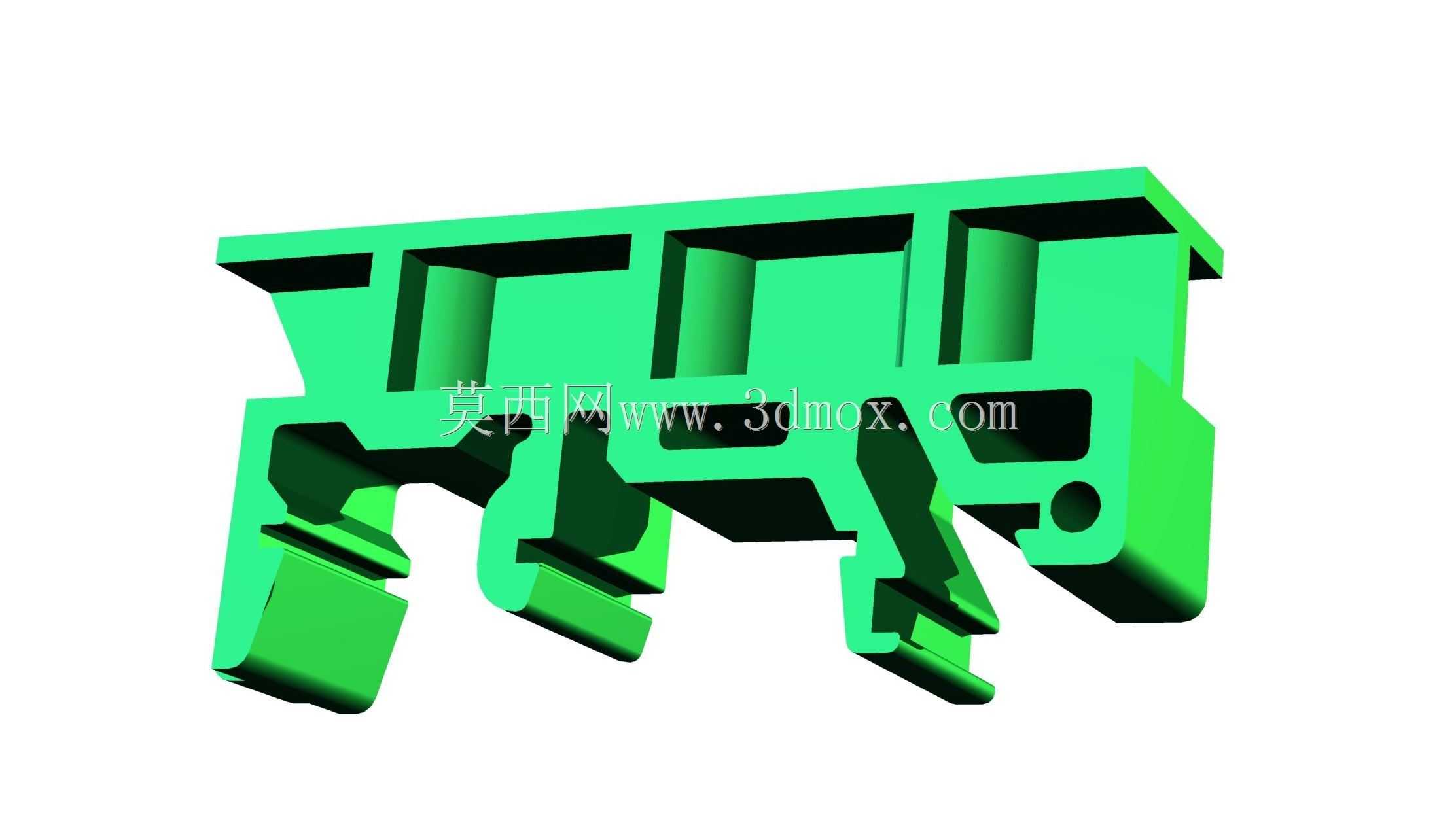

　　从实际功能特性来看，这款支架采用一体化的卡装结构设计，顶部的平面预留了三个均匀分布的安装孔位，用来通过螺丝直接固定PCB板，孔位的排布考虑了常规小尺寸PCB的安装孔距，能适配宽度在35mm到60mm区间的小型电路板，安装时PCB直接贴合在支架顶部的支撑平面上，不会出现悬空变形的问题。支架下部的卡扣结构是整个设计的核心，做了弹性卡爪的结构，卡装的时候只需要对准35mmDIN导轨的上沿，稍用力按压就能让卡爪卡入导轨的下沿卡槽，不需要额外的紧固件，徒手就能完成安装；拆卸的时候只需要用一字螺丝刀撬动卡爪下部的解锁位，就能把支架从导轨上取下，调整位置的时候不需要拆卸PCB上的固定螺丝，直接连带支架一起滑动调整到目标位置再卡紧即可，比传统的螺丝固定方式节省至少七成的拆装时间。

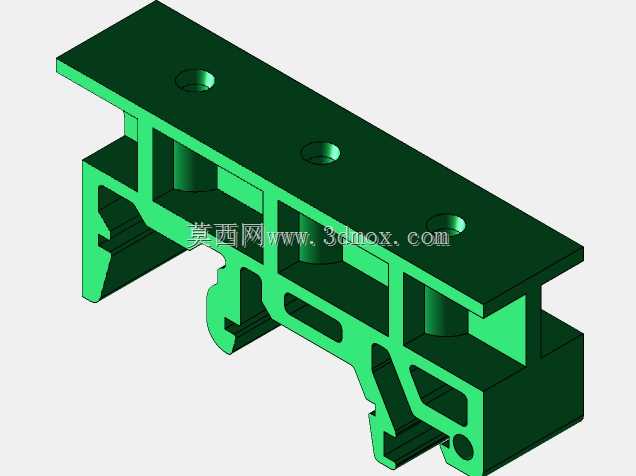

　　设计思路上，这款支架完全围绕工业现场的安装需求做了结构优化，整体采用等壁厚的加强筋结构，在保证整体结构强度的前提下尽可能减少材料用量，支架的侧壁做了多道镂空的加强槽，既可以减轻支架自身重量，也能在注塑成型的时候减少缩痕，提升零件的成型精度。卡爪的弹性部位做了圆弧过渡处理，避免应力集中导致长期使用后卡爪断裂，经过实际测试，反复拆装超过五百次后卡爪的卡紧力仍然能满足固定要求，不会出现PCB板松动滑落的问题。支架顶部的支撑平面做了0.2mm的微凸筋设计，PCB安装后和支架平面之间会留出微小的间隙，方便板卡背面的元器件散热，避免板卡直接贴在塑料平面上导致热量堆积，影响板上元器件的使用寿命。

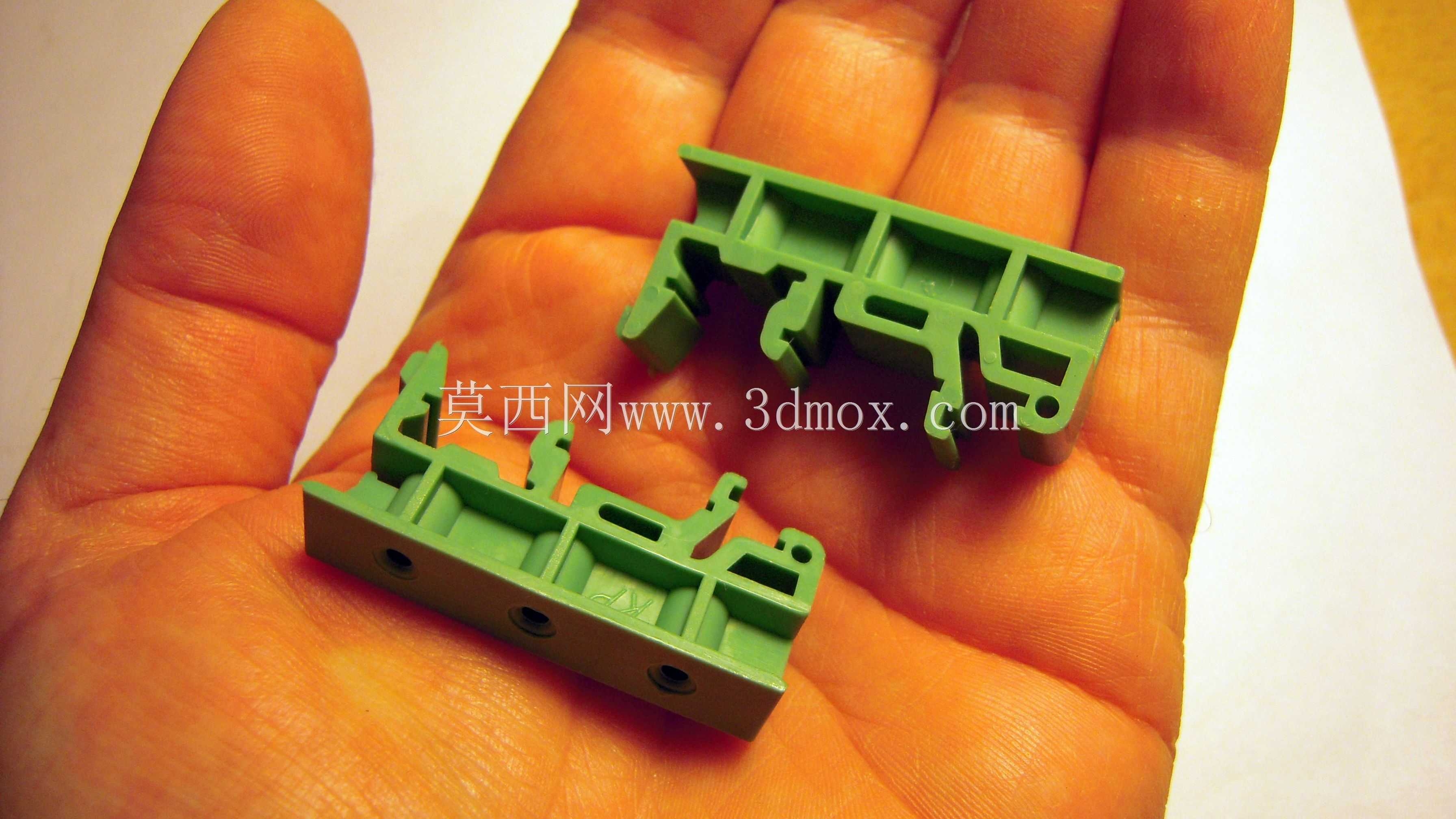

　　从安装边界尺寸来看，这款支架卡装到35mm标准DIN导轨上之后，整体占用的导轨长度为48mm，支架顶部距离导轨安装面的高度为22mm，横向的最大宽度为62mm，安装后PCB板的下沿距离导轨面的高度为18mm，足够留出板卡背面焊盘、引脚的空间，不会出现焊盘触碰导轨导致短路的问题。支架的两侧做了限位挡边，PCB安装的时候可以直接靠在挡边上定位，不需要反复调整孔位对齐，安装时的容错率更高。在实际的项目应用里，这类支架除了用来固定常规的PCB板，也可以用来固定小型的固态继电器、信号隔离模块、接线端子排这类小型电气元件，只要元件的安装孔距和支架顶部的孔位匹配，都可以通过这个支架实现导轨式安装，不用单独设计定制的安装结构，能大幅缩短非标电控设备的结构设计周期。

　　做结构设计的时候需要注意，这款支架适配的是标准的TH35-7.5型DIN导轨，也就是行业内常说的C45导轨，导轨的顶面宽度35mm，卡槽深度7.5mm，如果是使用其他规格的导轨，比如G型导轨或者15mm的微型导轨，这款支架是无法适配的。另外支架顶部的安装孔采用的是M3螺丝的适配孔位，固定PCB的时候需要搭配M3的铜柱或者螺丝使用，不要用过大的螺丝强行拧入，否则会导致支架的安装柱开裂。在高温环境下使用的时候，需要注意支架的材质耐温范围，常规的注塑材质长期工作温度不要超过85摄氏度，如果是在高温柜内使用，需要更换耐高温的材质版本，避免支架软化导致卡紧力下降。
