多自由度可调重型台式摄像支撑机架

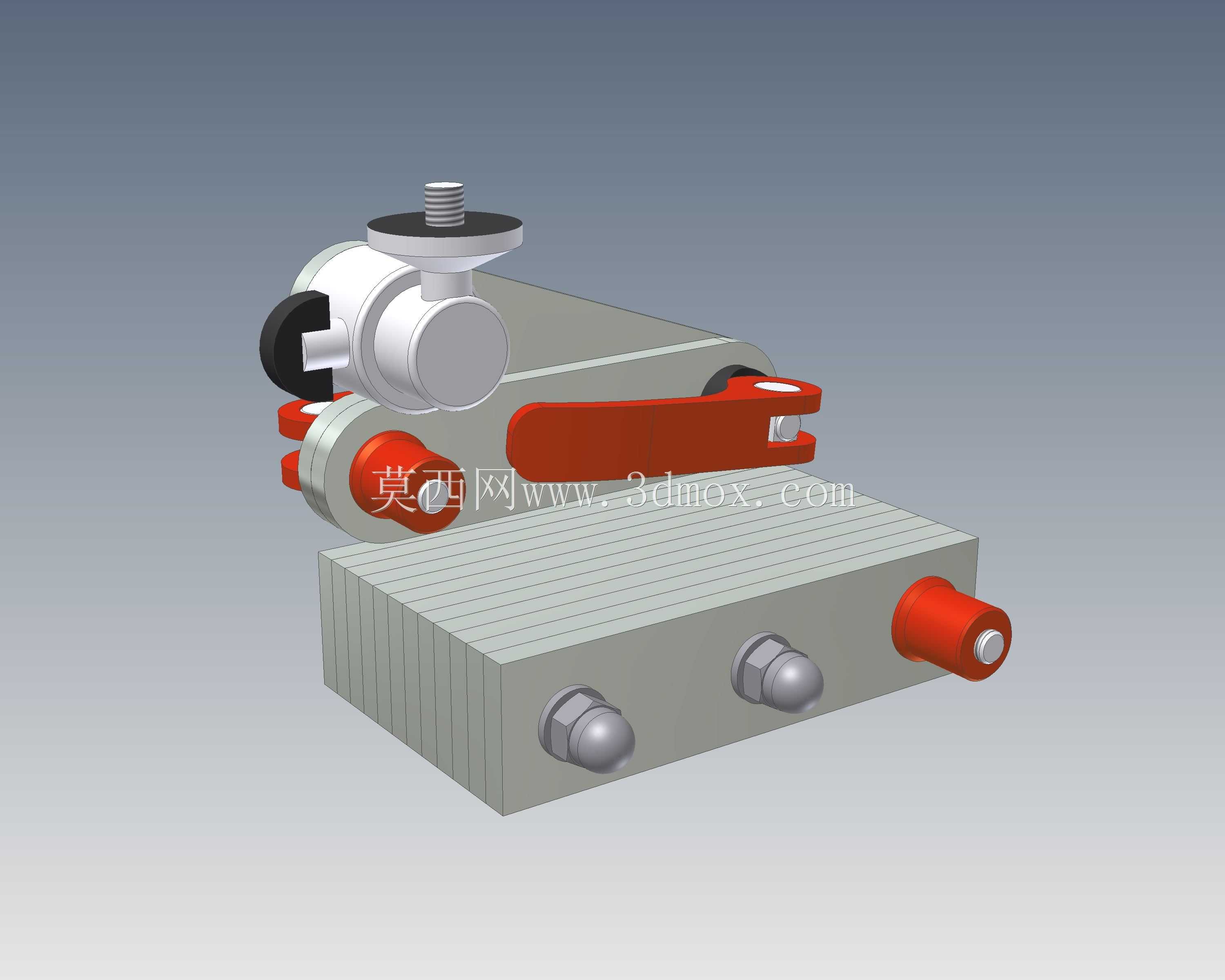

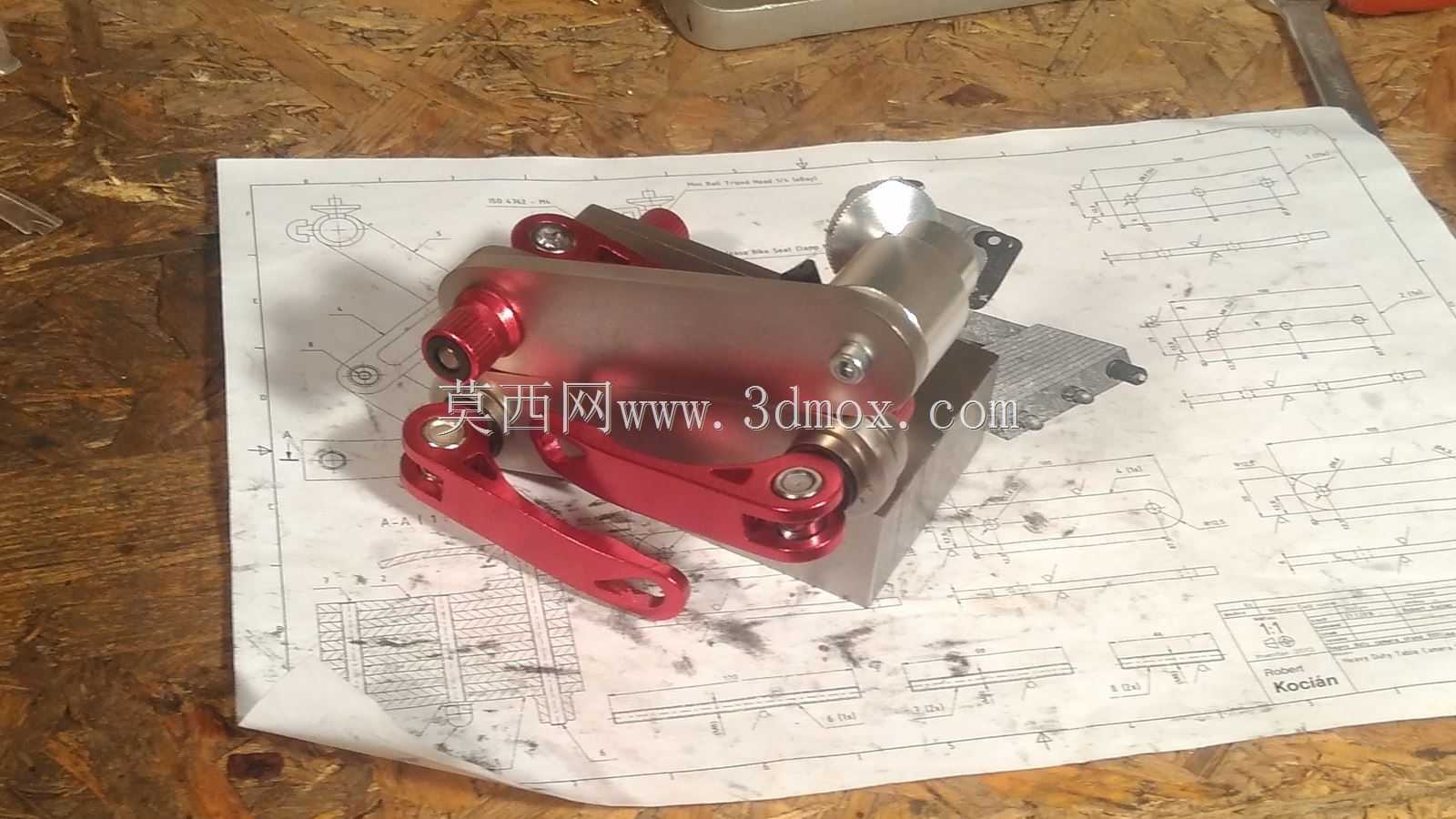

　　这款重型台式摄像支撑机架，主要面向桌面固定场景下的影像采集设备搭载需求，在工业视觉检测工位、小型产品拍摄工作台、实验室微距观测台、直播录播桌面机位等场景中都能适配使用，区别于普通轻型塑料摄像支架，其整体结构采用金属材质打造，承载能力足以支撑带长焦镜头的单反相机、工业面阵相机、小型高速摄像设备等重量偏大的影像采集终端，不会出现普通支架长时间负载后关节下垂、机位偏移的问题。从结构设计逻辑来看，机架底部采用带密集防滑纹路的矩形配重基座，基座底部可搭配防滑胶垫与桌面接触，避免设备调整时机架整体滑移，基座侧面设置的两个锁紧旋钮与一个快拆扳扣，分别对应基座与桌面夹装固定、第一关节臂角度锁止、臂段快拆调节的功能，

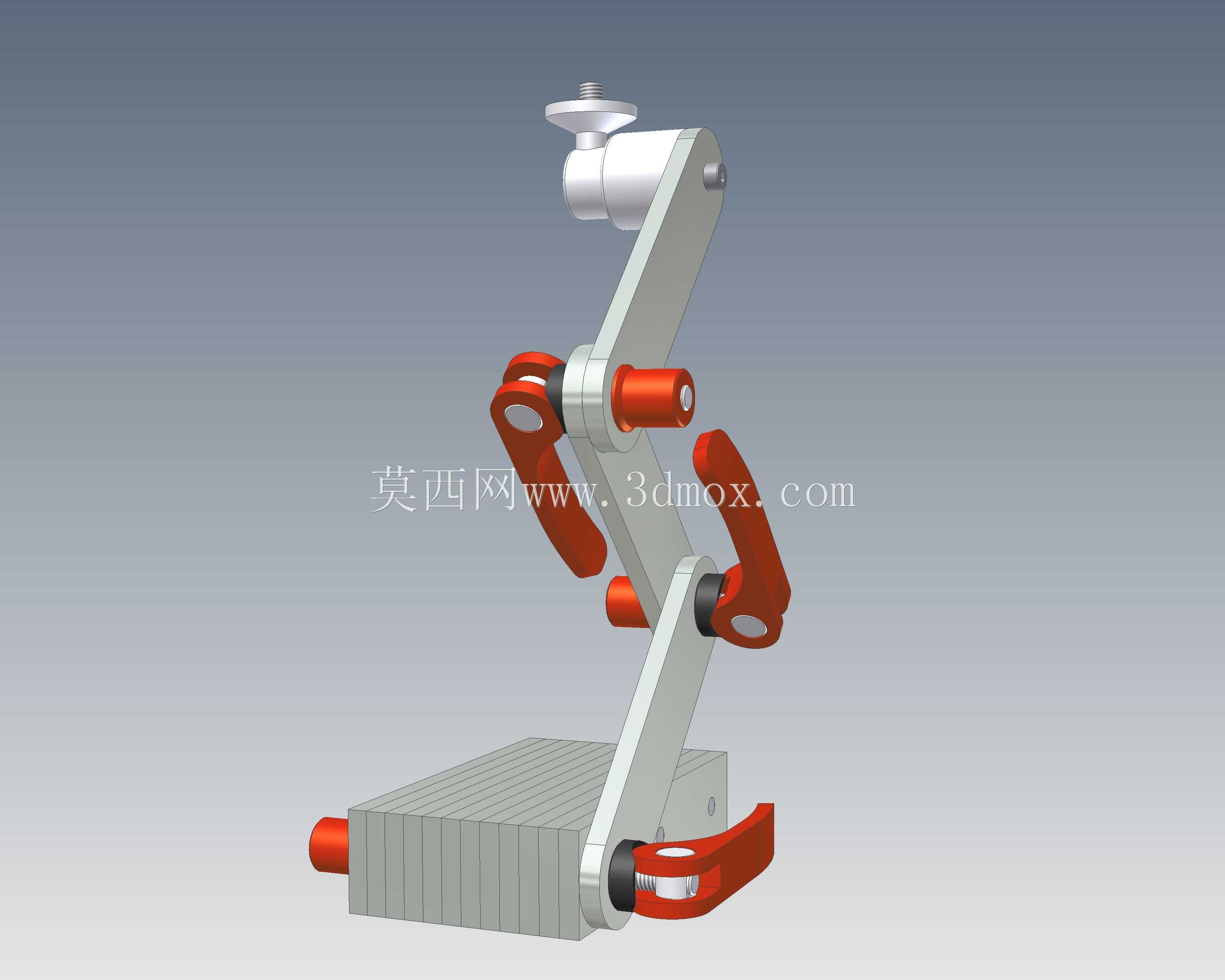

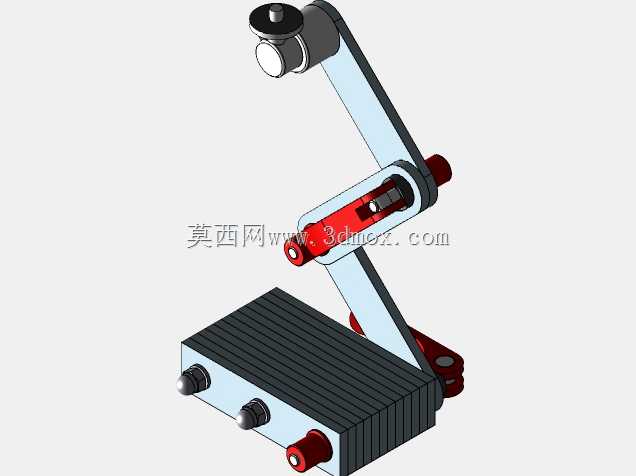

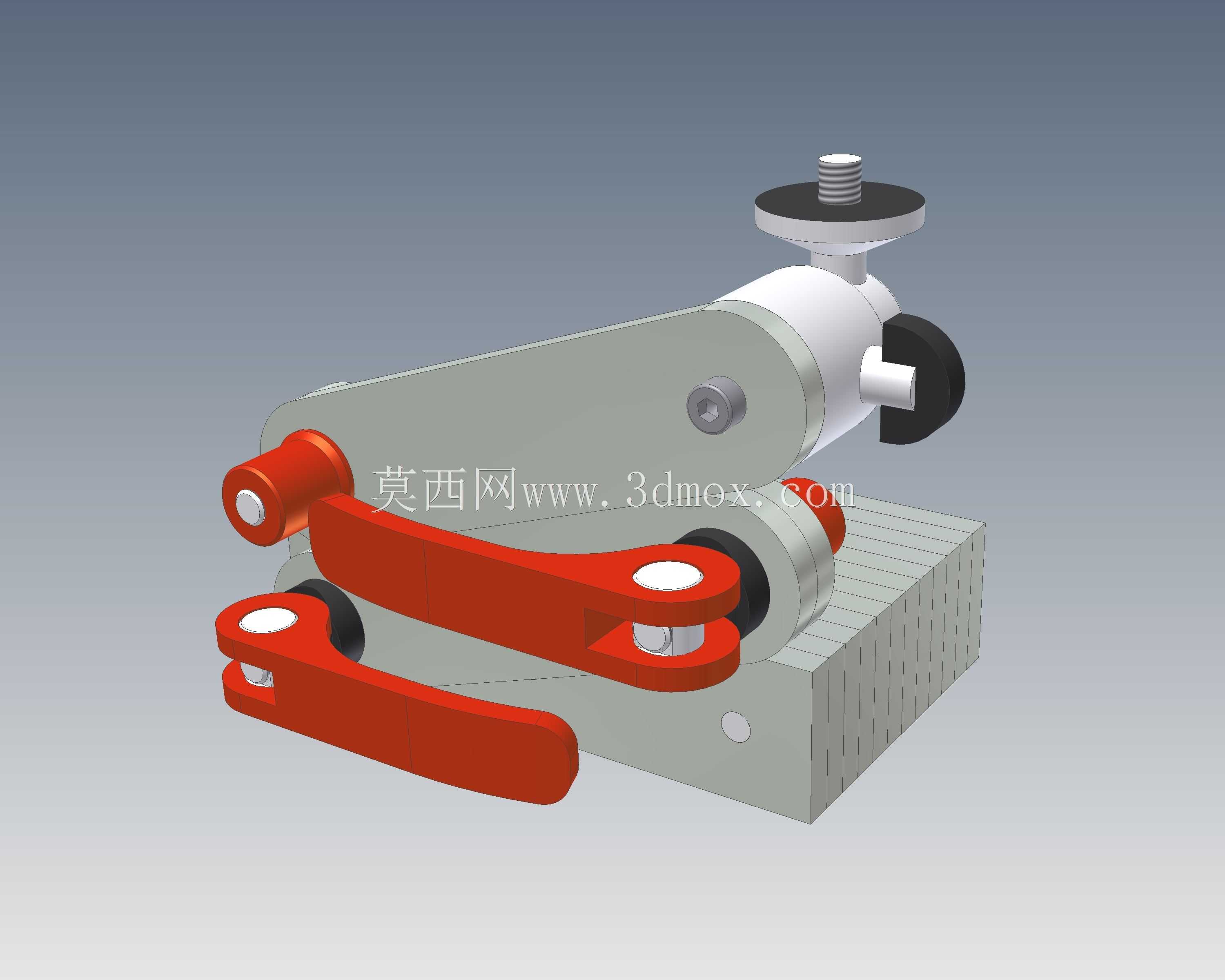

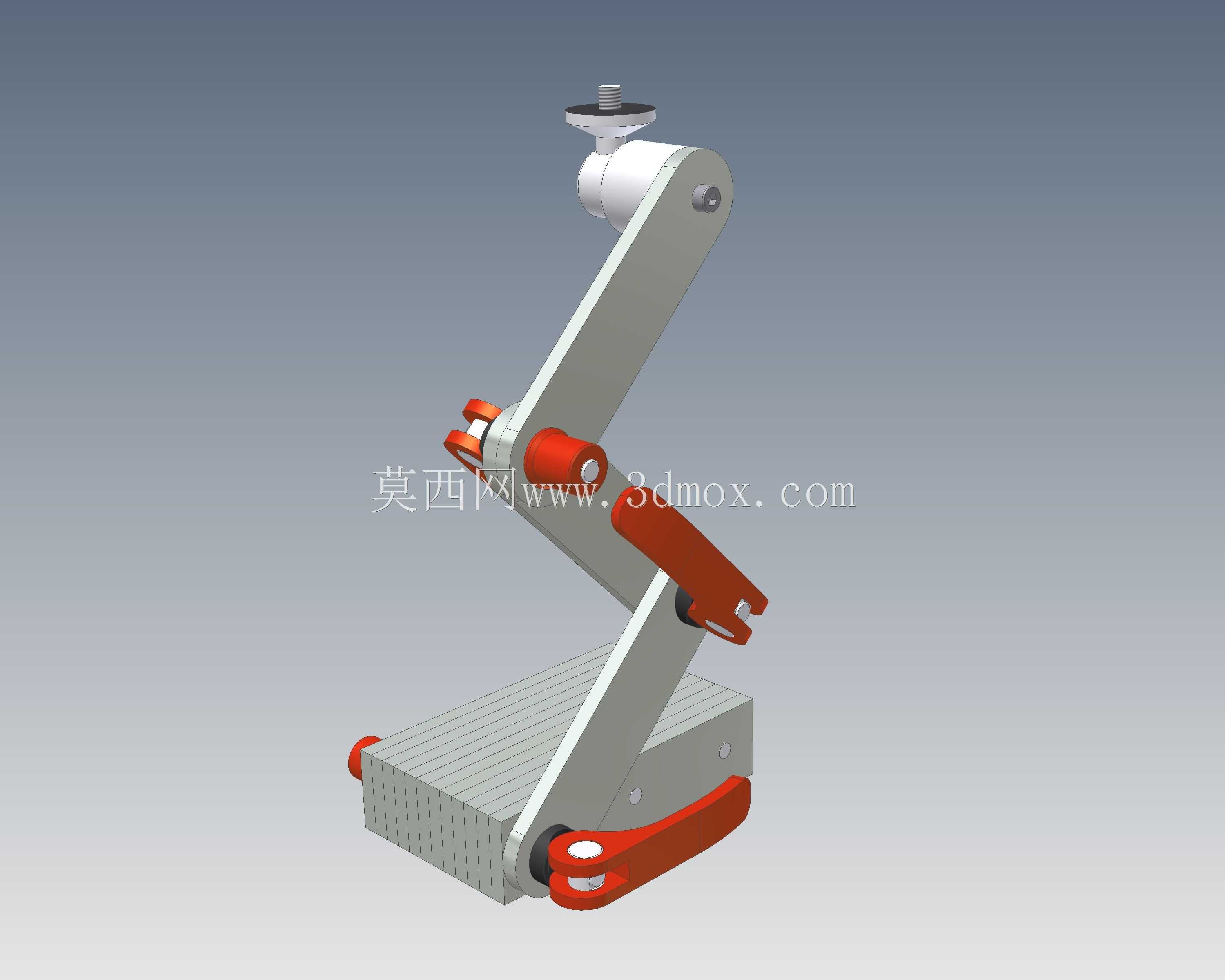

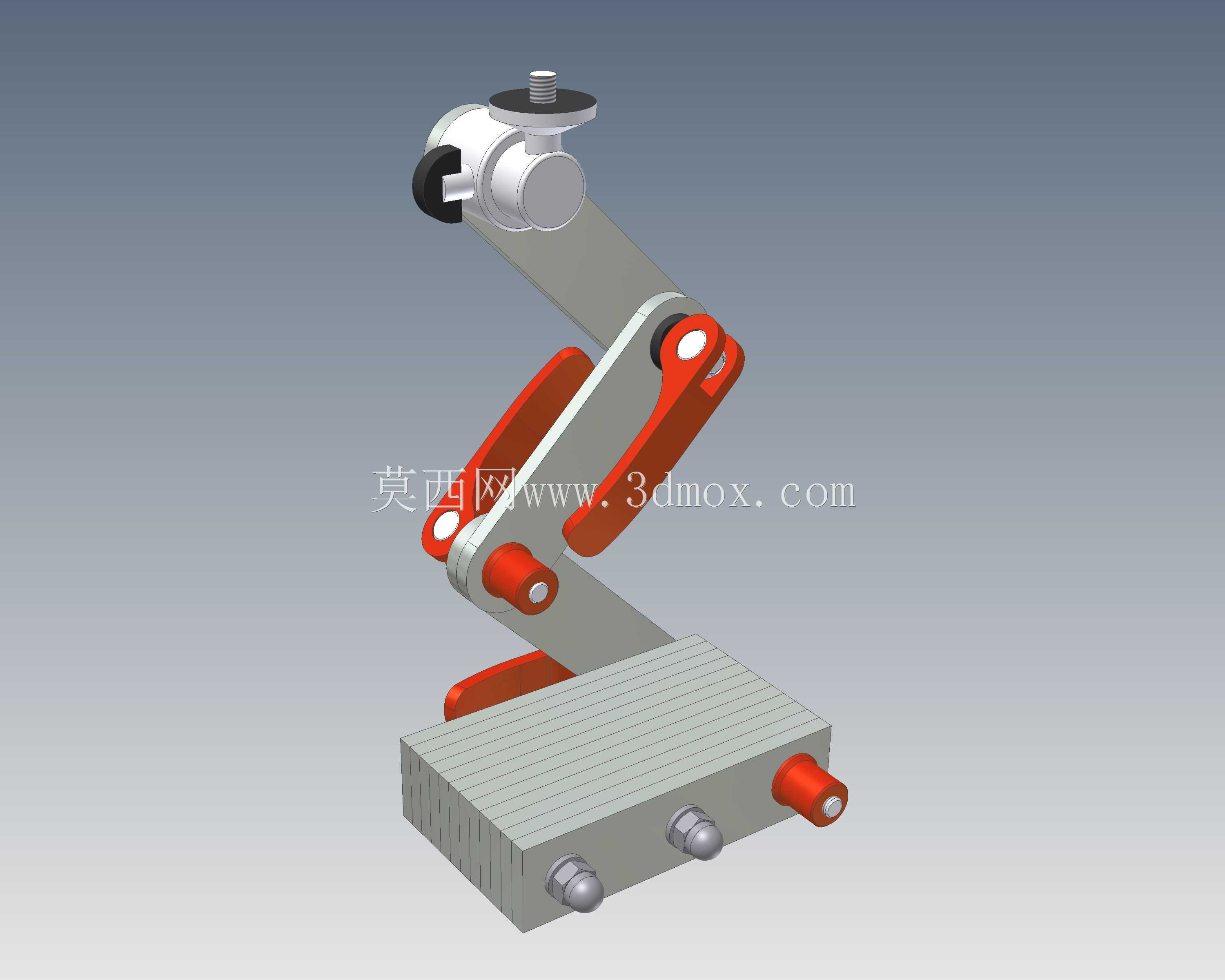

　　夹装结构可适配厚度在10mm到60mm之间的常规桌面、工作台侧边型材，安装时不需要额外打孔破坏工作台面，夹装到位后锁紧旋钮即可提供足够的夹持力，即便臂段伸展到最大行程也不会出现基座倾翻的问题。关节臂部分采用多段式铰接结构，每一段臂体之间都采用带阻尼的转轴连接，配合红色的扳扣式锁止结构，调整角度时只需要扳开扳扣即可自由转动臂段，调整到目标机位后扣下扳扣就能完全锁死角度，不会出现普通旋钮式锁止需要反复拧动、锁止力不足的问题；臂段的长度经过匹配设计，完全伸展后垂直方向的调节范围可覆盖距离桌面0到450mm的高度区间，水平方向可覆盖基座中心向外380mm的半径范围，能够满足不同拍摄距离、不同俯拍仰拍角度的机位调整需求，

　　不管是垂直向下的产品俯拍、水平方向的工件侧面拍摄，还是倾斜角度的特殊光影拍摄，都能通过多关节的组合调整找到合适的机位。顶部的相机安装座采用标准1/4英寸通用相机螺丝，可兼容绝大多数民用相机、工业相机、补光灯架的安装接口，安装座下方带有水平旋转转轴，可在不调整臂段角度的情况下360度水平旋转相机朝向，适配快速切换拍摄方向的使用需求。设计过程中针对关节部分的受力做了针对性强化，每处铰接位置都加装了金属耐磨垫片，长时间频繁调整角度也不会出现铰接间隙变大、机位晃动的问题，臂体的截面采用加强筋结构，在保证整体重量可控的前提下提升了臂段的刚性，即便搭载重量达到2kg的摄像设备，臂段也不会出现明显的形变挠度，保证拍摄画面的稳定性。

　　区别于落地式三脚架，这款台式机架不需要占用地面空间，直接固定在桌面边缘即可使用，对于空间紧凑的小型工作室、工业检测工位来说空间利用率更高，而且多关节的调整方式比固定高度的桌面支架灵活度更高，不需要额外垫高或者裁剪支架就能适配不同的拍摄高度需求；锁止扳扣的尺寸做了加大处理，操作人员即便戴着手套也能快速完成锁止和松开操作，适配工业场景下的操作习惯。基座的配重经过重心匹配设计，当臂段伸展到最大水平位置时，整体重心依然落在基座的支撑面范围内，不会出现重心偏移导致的倾翻风险，不需要额外在基座上增加配重块就能保证稳定性。在实际选型使用时，需要注意确认安装桌面的侧边厚度是否在夹装范围内，如果是带有挡边的工作台，需要确认挡边高度不会干涉夹座的开合，避免出现无法装夹的问题；日常维护时只需要定期在铰接转轴位置涂抹少量润滑脂，就能保证关节转动顺畅，避免长时间使用后出现转动卡涩的问题，锁止扳扣的压紧力如果出现下降，只需要调整扳扣连接位置的锁紧螺母，就能恢复足够的锁止摩擦力，不需要整体更换部件。
