带透明上盖的83x58x33规格防护项目盒

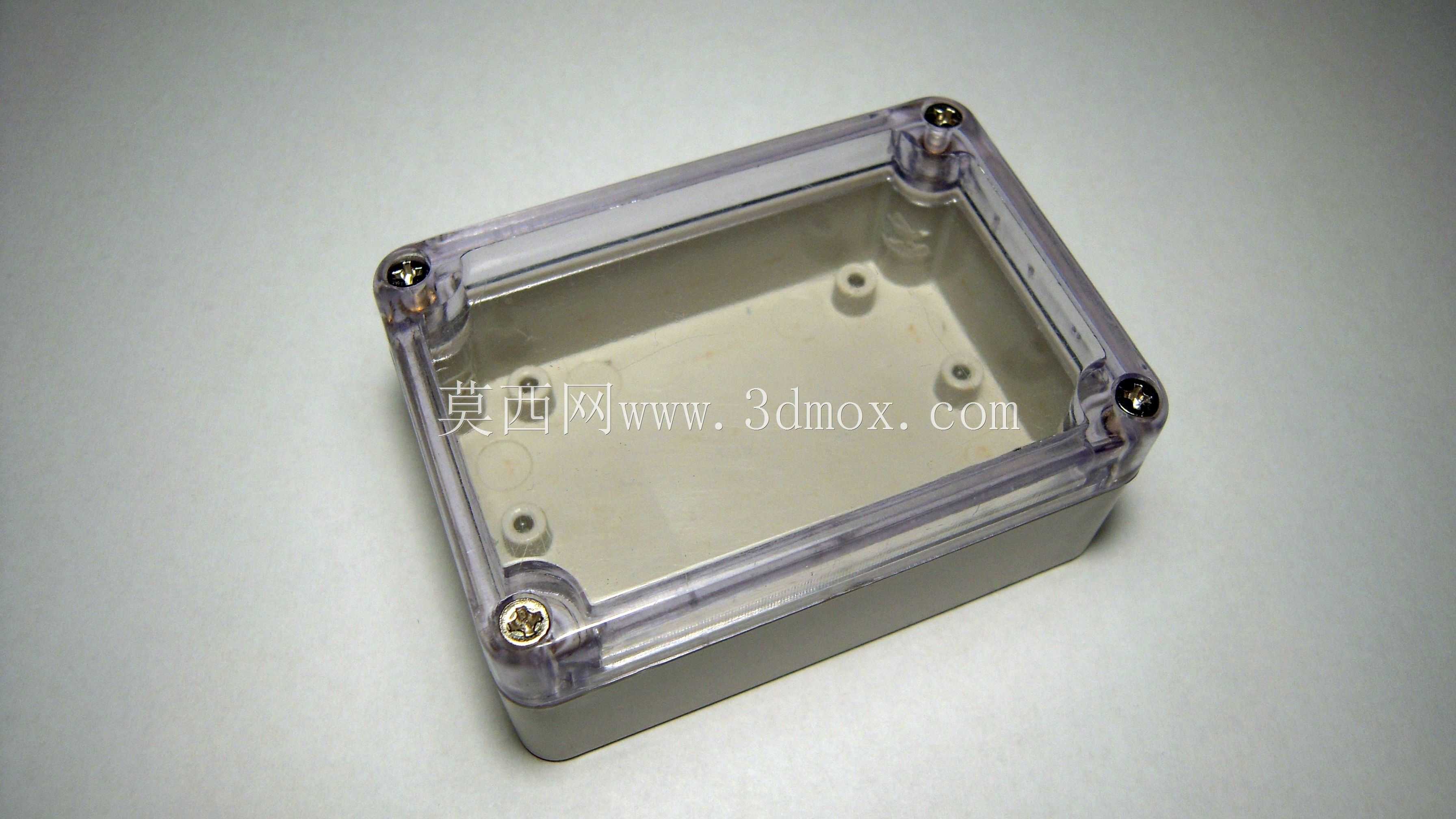

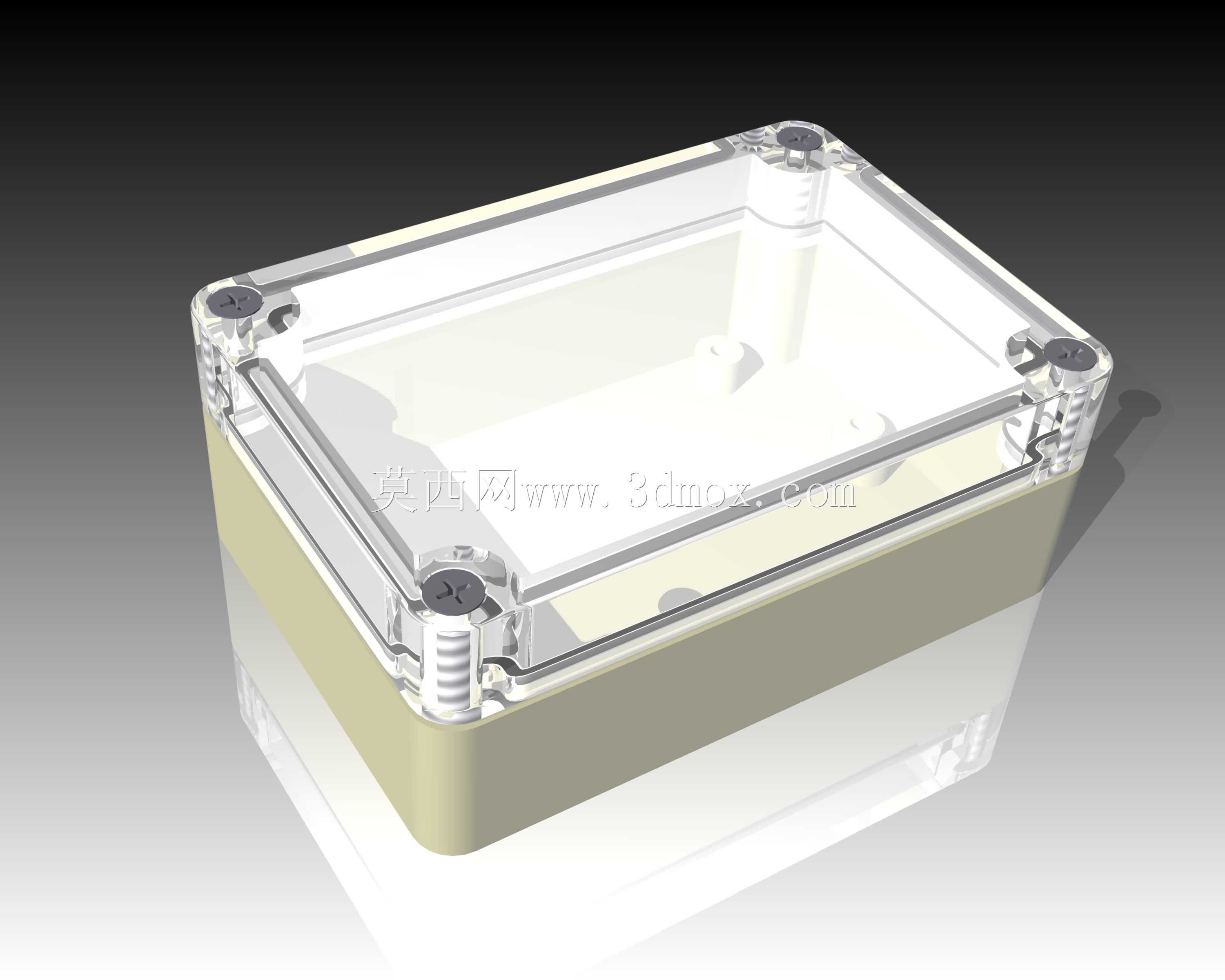

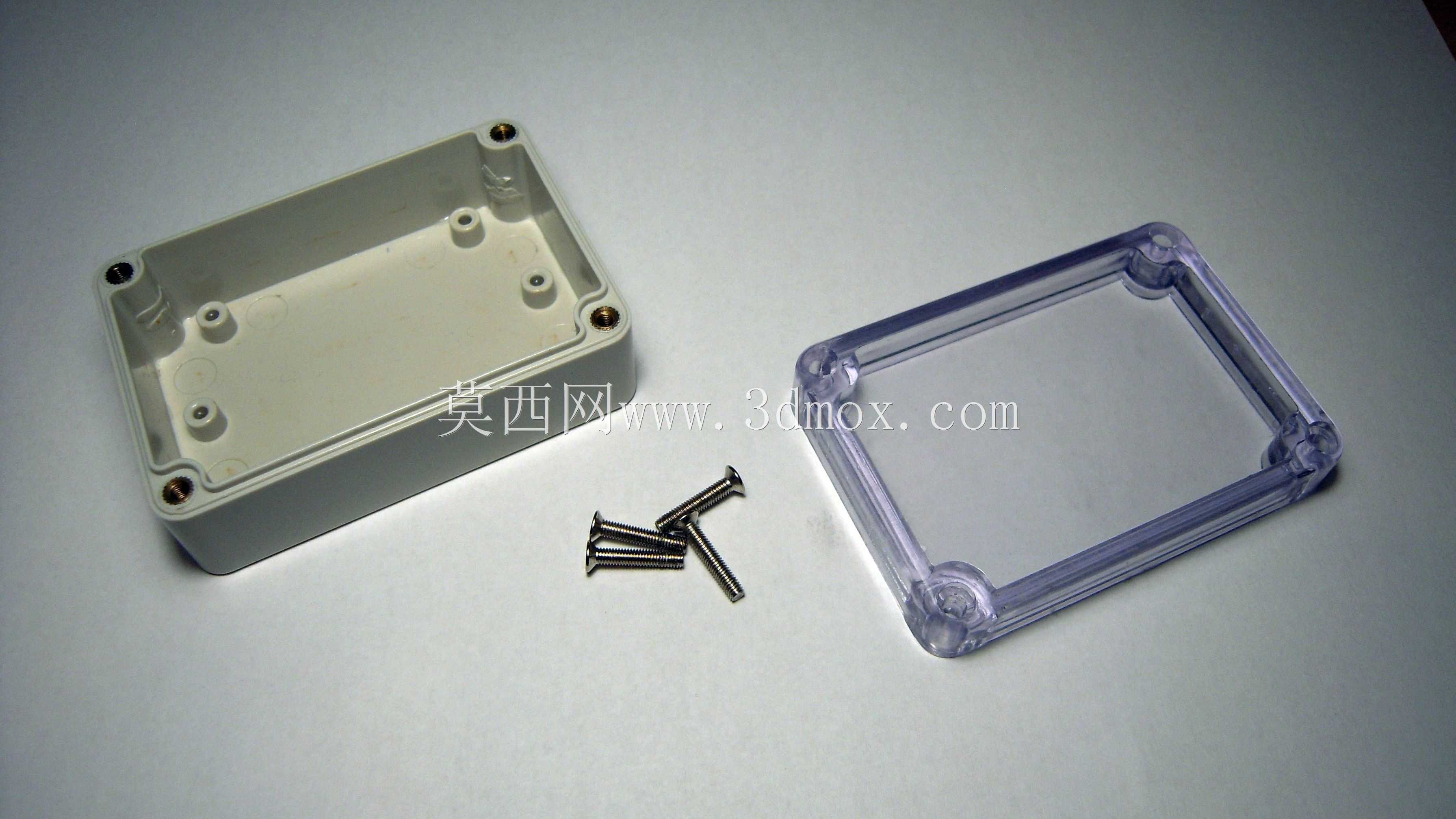

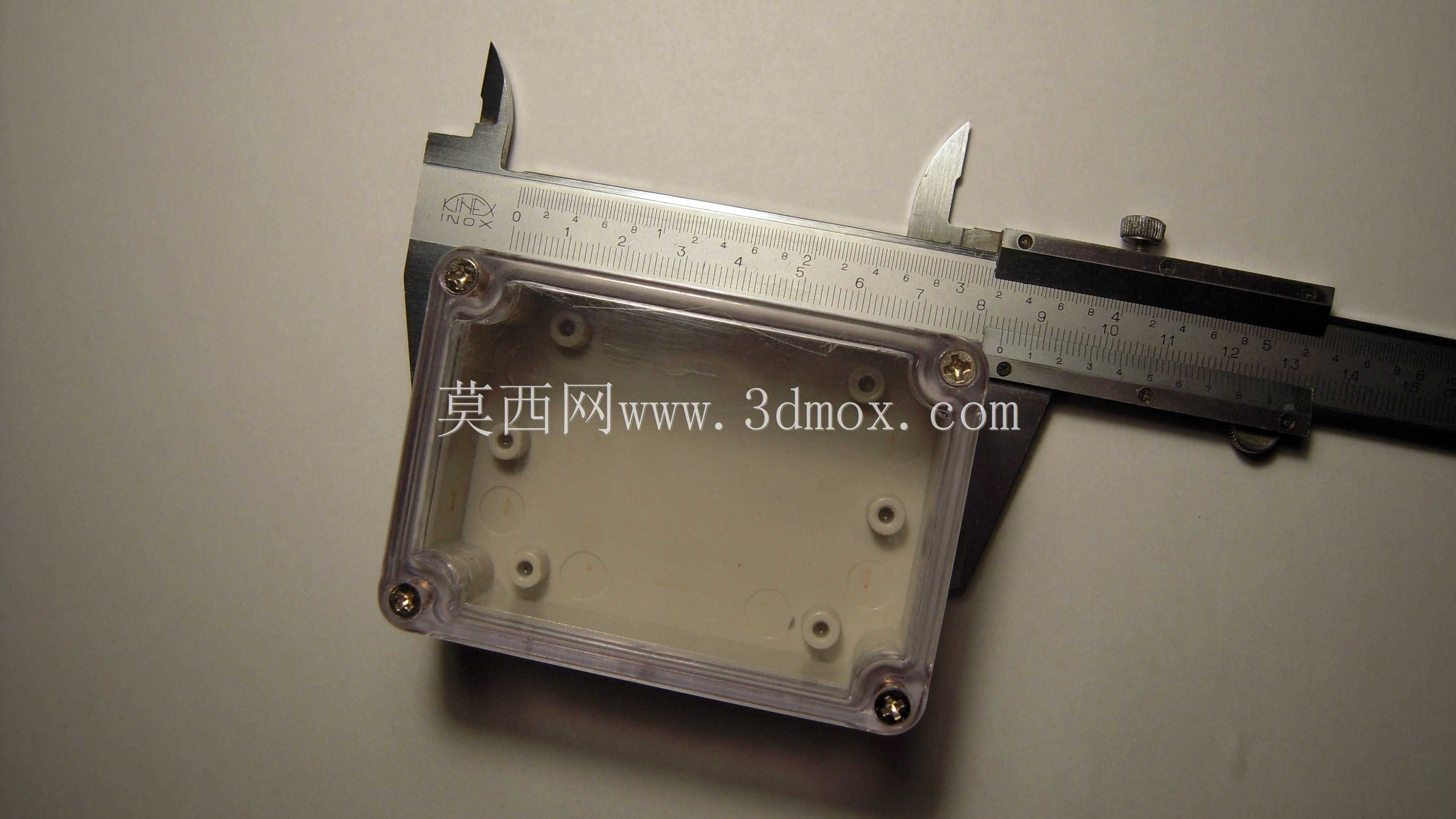

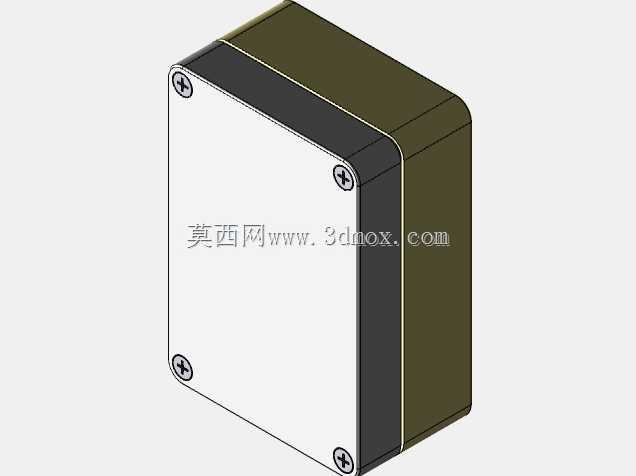

　　底座占了22mm左右的容纳深度，上盖占11mm的透明罩空间，既不会因为内部深度不够导致元件顶到上盖，也不会因为整体高度过高挤占柜内的走线空间，很多同类型壳体要么做的过深浪费安装空间，要么做的过浅导致接线端子压线后无法合盖，这个尺寸的边界拿捏是贴合实际电控安装需求的。设计上最突出的点就是上盖采用透明材质，这个设计不是为了外观好看，而是完全从现场运维的角度出发：很多传感节点、信号转接模块在现场调试时需要观察板载指示灯的状态，比如电源指示、信号触发指示、故障报警指示，如果是不透明的上盖，每次排查都要拧开四个角的固定螺丝，在设备密集的电控柜里操作非常不便，透明上盖可以直接在不开盖的情况下观察内部模块的运行状态，大幅降低日常巡检的工作量。四个角的固定结构采用内嵌式螺丝柱，螺丝从上盖穿入直接锁进底座的预埋铜螺母里，这种结构比卡扣式合盖的防护等级更稳定，不会因为现场温度变化、长期震动出现卡扣松脱的情况，同时螺丝柱做了加高防水台设计，即使在有少量凝露、溅水的现场环境里，水汽也不会顺着螺丝缝隙直接渗入盒体内部。底座的四个安装角预留了沉头安装孔，既可以用导轨卡扣安装，也可以直接用自攻螺丝固定在设备壁面、安装平板上，安装方式的兼容性很强，不需要针对不同安装场景单独改模。盒体内部的底座上预留了两个对称的PCB安装柱，柱高5mm，安装孔位适配M2.5的自攻螺丝，刚好可以把电路板架离底座底面，避免电路板直接贴在盒底，在潮湿环境下减少电路板结露短路的风险，在工业现场传感单元部署、小型仪表模块集成、弱电信号转接节点布置这类场景里，这类带透明上盖的防护盒是出镜率极高的基础结构件，很多刚入行的结构工程师容易忽略这类小壳体的设计细节，实际落地时往往会因为安装边界、防护冗余、可视需求没考虑周全，导致现场调试、后期维护出现不必要的麻烦。这款项目盒的外形尺寸严格控制在83x58x33这个区间，这个尺寸不是随意定的，是经过多场景适配验证的：宽度方向58mm刚好适配市面上绝大多数标准DIN导轨安装卡扣的兼容尺寸，不需要额外做转接支架就能直接卡装在电控柜内的标准导轨上，长度83mm的内部净空间可以容纳常规尺寸的信号调理电路板、小型传感变送模块、两进两出的接线端子排，33mm的总高度里，

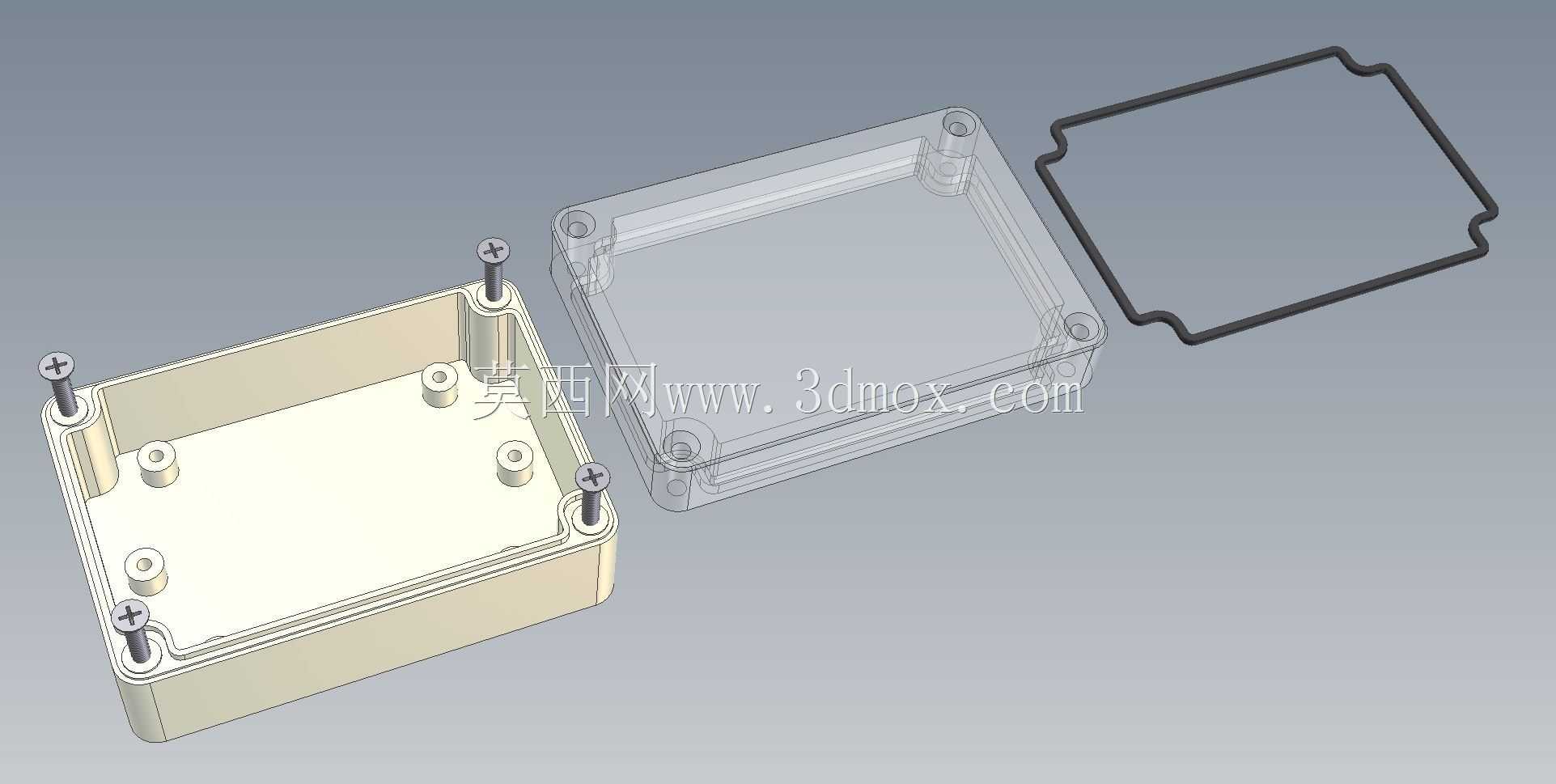

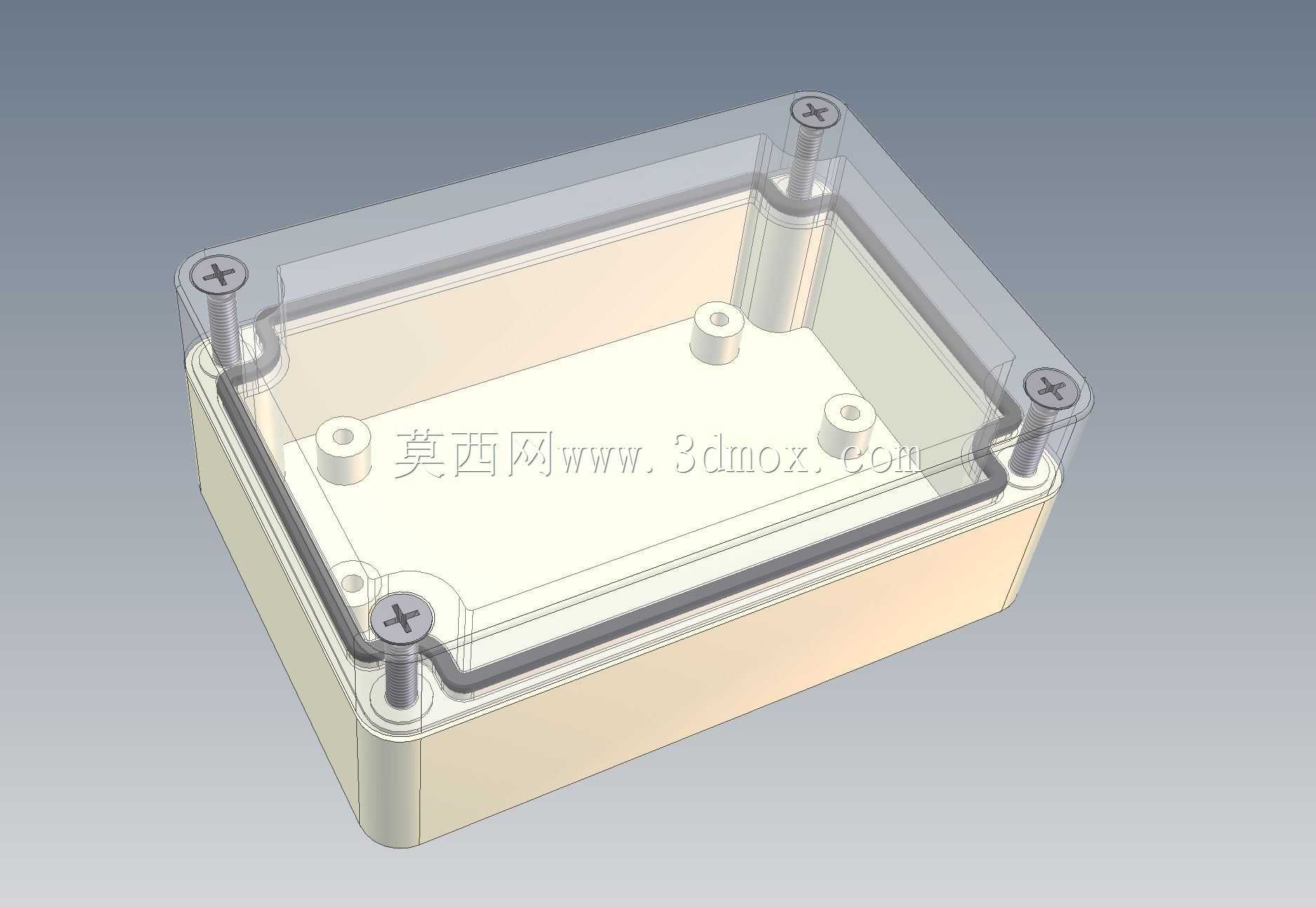

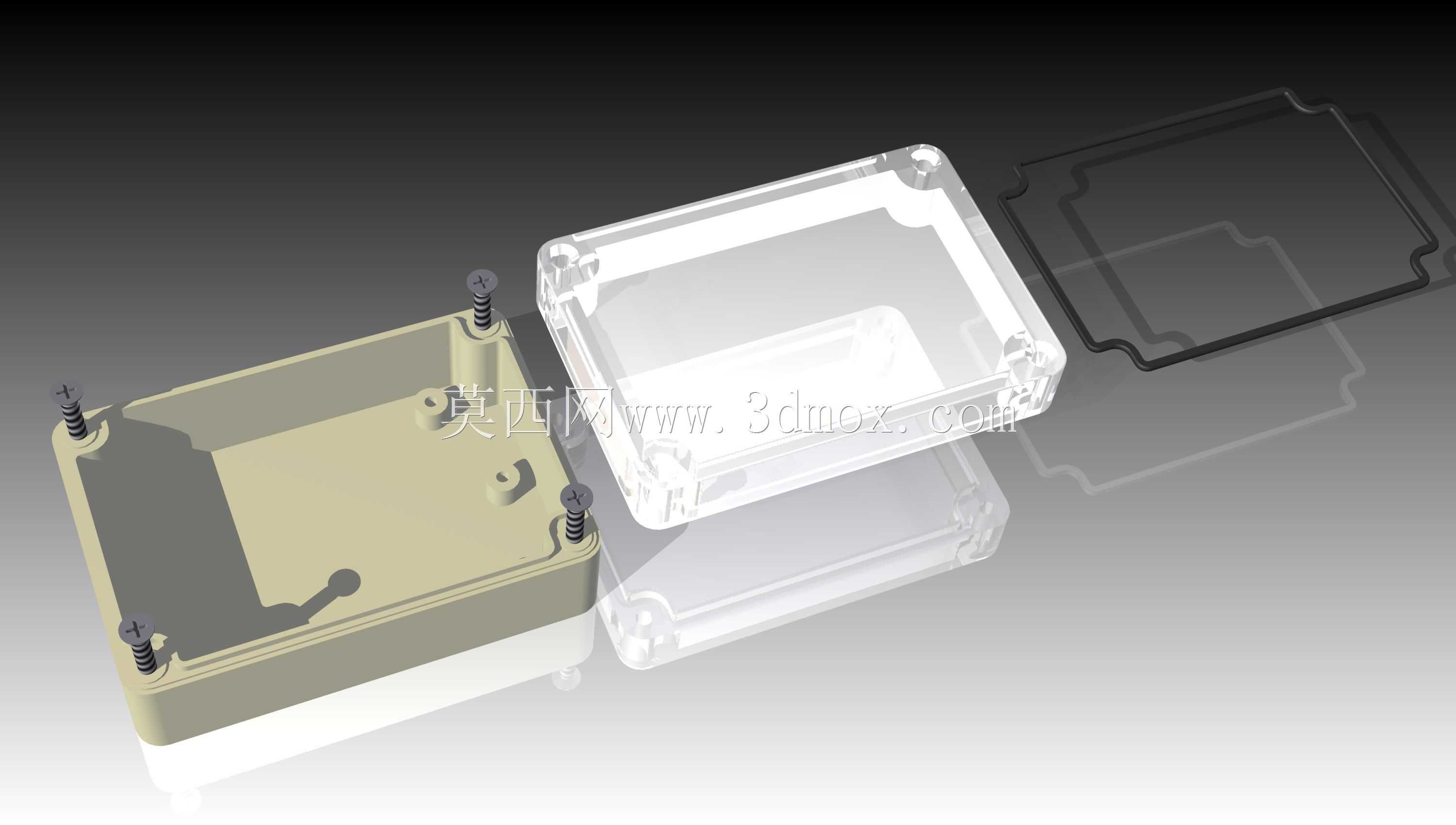

　　同时架高的空间也可以走板底的飞线、放置小型的贴片元件，不会因为板底元件突出导致电路板安装不平。上盖和底座的贴合面做了一圈嵌入式的密封槽，可以适配1mm直径的橡胶密封条，加装密封条之后整体防护等级可以达到IP65，完全可以用在车间现场、户外设备舱这类有粉尘、少量溅水的场景里，很多同类透明盖壳体为了省成本省略了密封槽结构，只能用在干燥的室内电控柜里，适用场景窄了很多。实际选型的时候要注意，这款壳体的透明上盖采用的是耐冲击的透明工程塑料，不是普通的透明PS材质，普通PS材质在低温环境下容易脆裂，在现场拆装的时候稍微用力就会出现裂纹，这款的透明材质可以在-20℃到60℃的环境里长期使用，不会因为温度变化出现开裂、透明度下降的情况，

　　底座采用的是阻燃ABS材质，符合电控设备的阻燃要求，即使内部电路出现短路打火，也不会引燃壳体造成火情蔓延。在做三维建模适配的时候，要注意内部的安装避让：四个角的螺丝柱会占用内部大概8x8mm的角落空间，布置电路板元件的时候要避开这四个区域，同时上盖的内侧有一圈2mm宽的压边，用来压紧密封条，所以电路板的边缘要距离盒体内壁至少3mm，避免被压边顶住导致合盖不严。很多工程师在做这类壳体的适配设计时，直接按照外形尺寸画内部的电路板，最后打样回来才发现角落的螺丝柱、上盖的压边会和元件干涉，不得不重新改板，耽误项目进度。这类透明防护盒的应用场景其实比想象中更广，除了用来装传感器模块、信号转接板，还可以用来做小型设备的操作按钮盒、

　　现场指示灯的安装盒、小型电源模块的防护壳，只要是需要防护、同时需要观察内部状态的小型电子单元，都可以用这个尺寸的壳体来做集成，不需要单独开模做定制壳体，大幅缩短小批量设备的开发周期，降低结构件的成本。在做安装布局的时候，要注意如果是侧面走线的话，底座的侧壁厚度是2.5mm，可以开最大12mm直径的电缆接头孔，适配常规的PG7、PG9电缆防水接头，开孔的时候要避开内部的螺丝柱和PCB安装柱，最好在三维模型里提前做好开孔的位置模拟，避免开完孔才发现和内部结构干涉。如果是需要在盒内放置较重的元件，比如小型继电器、滤波电容，要注意底座的安装孔位承重，四个安装孔的间距是73x48mm，固定之后可以承受至少1kg的内部重量，完全满足常规小型电子模块的承重需求，不需要额外做加强筋结构。
