蓝牙追踪履带式小型爬行机器人结构

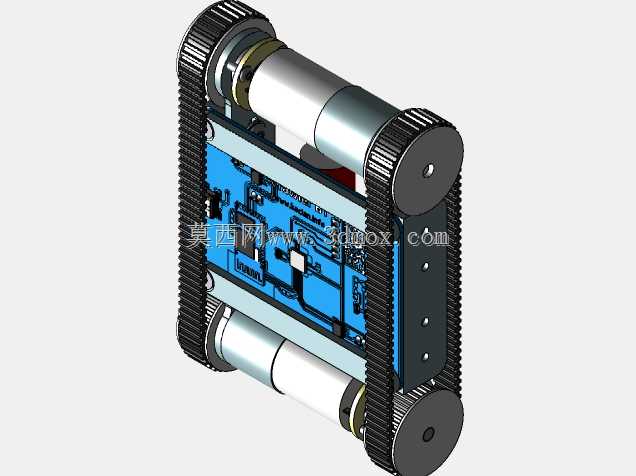

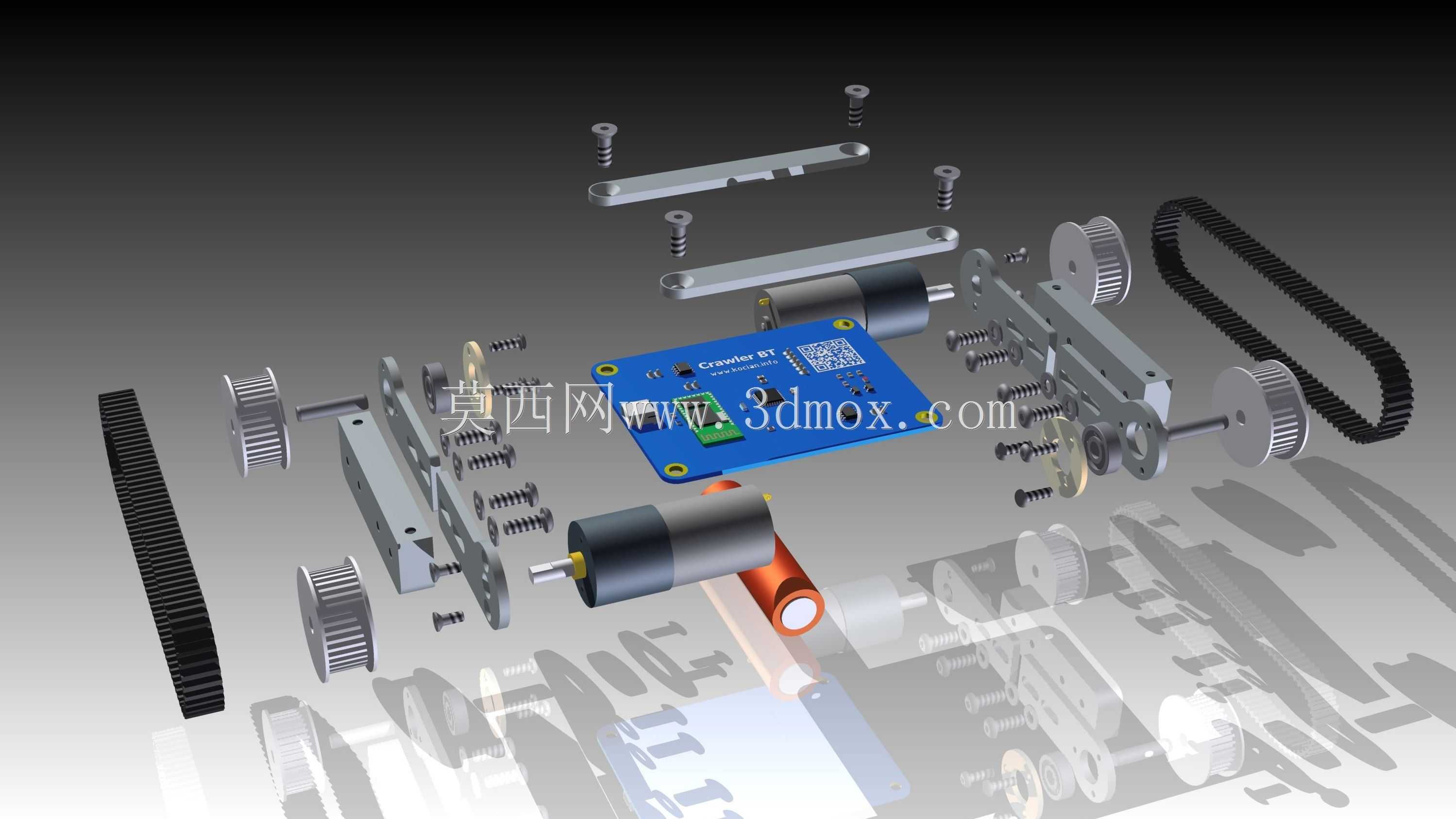

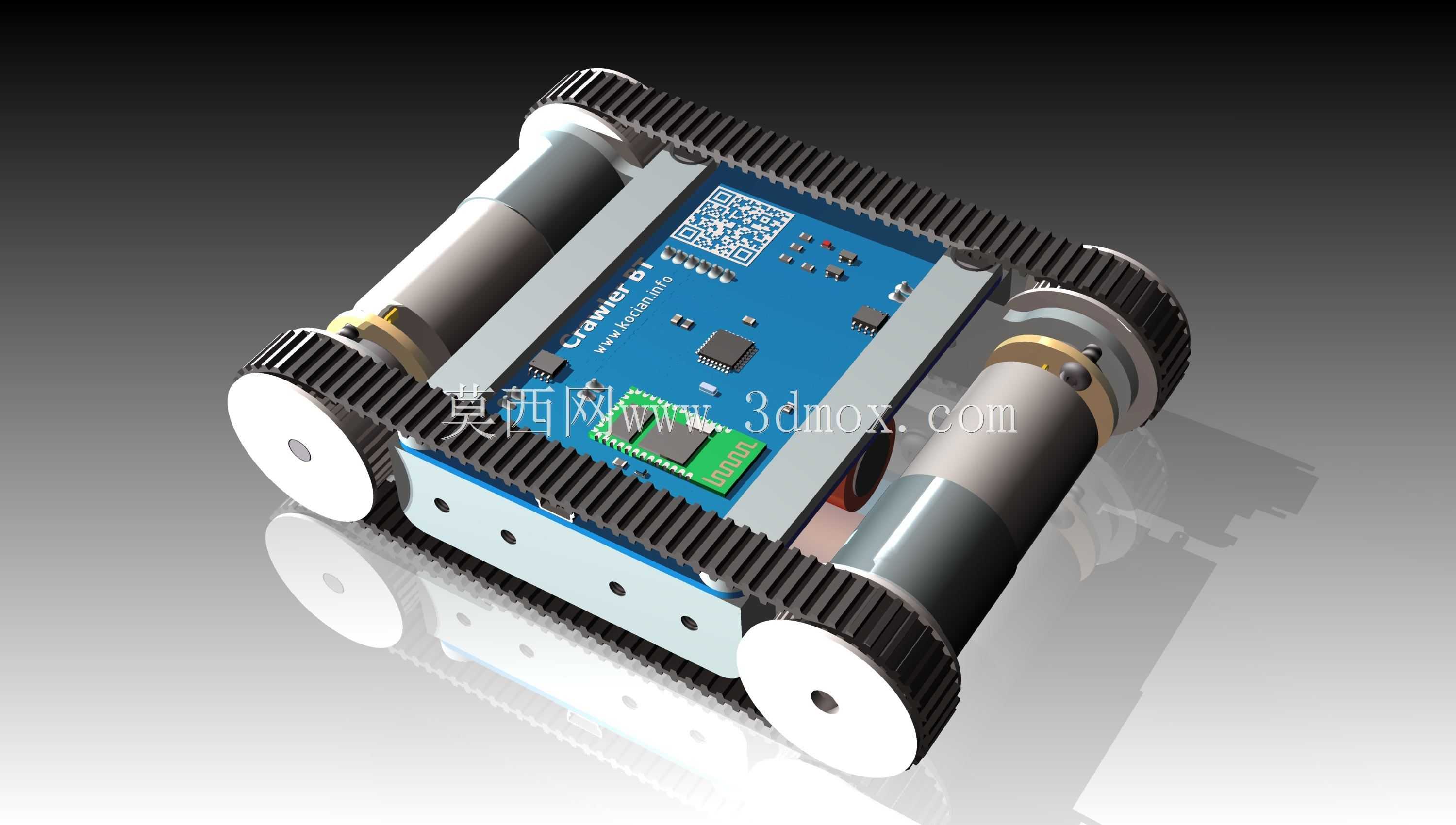

　　这款小型履带爬行载体的设计，最初是面向狭小空间巡检、近距离蓝牙信标追踪场景开发的移动载具，整体采用双侧对称履带驱动布局，没有额外的转向舵机结构，依靠两侧驱动电机的差速实现行进转向，能在平整桌面、轻微起伏的硬质地面完成移动动作，适合搭载轻量型传感模块完成短距离的信号追踪、环境数据采集任务。从结构设计逻辑来看，整机框架采用分层式布局，最底层是两侧平行布置的驱动安装位，直接将直流减速电机的输出轴与履带驱动轮同轴固定，省去了额外的传动齿轮组，既压缩了整体厚度，也减少了传动环节的能量损耗，驱动轮采用带挡边的圆盘式结构，轮缘做了微凸的限位棱，能避免履带在差速转向时发生脱轨问题；履带选用同步带式的齿形履带，内圈的齿槽和驱动轮外缘的凸齿完全啮合，

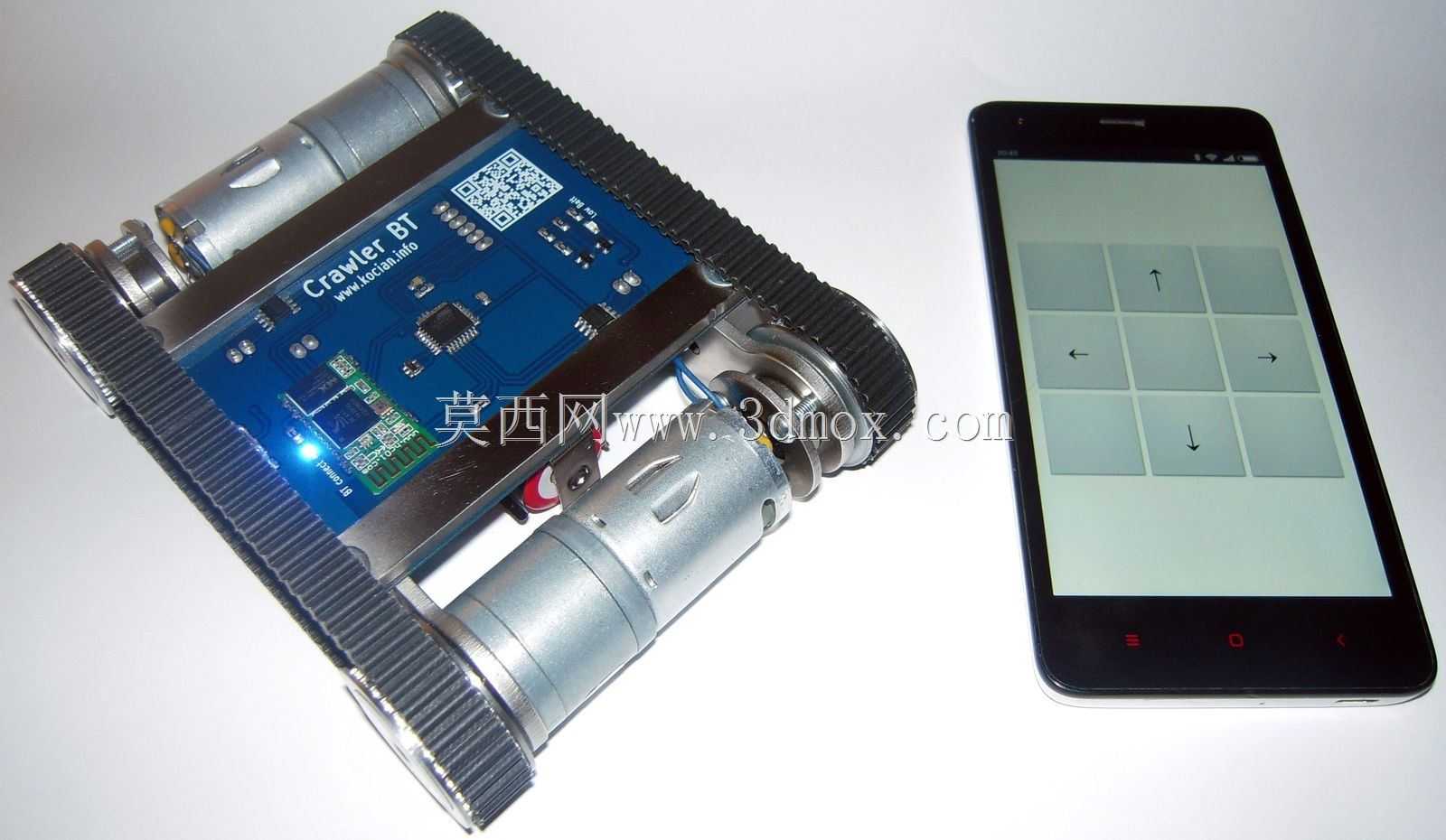

　　不会出现打滑丢转的情况，履带外圈做了细密的防滑纹理，在光滑亚克力、木质桌面甚至轻微倾斜的光滑面板上都能获得足够的抓附力。中层是承载主框架，采用两块平行的轻质金属安装板通过铜柱支撑固定，板件上预留了多组规则排列的安装孔位，既可以固定当前的蓝牙控制主板，也能根据实际使用需求更换搭载红外传感模块、微型摄像头、温湿度采集板等不同功能的电子元件，安装孔位的间距统一采用常用的PCB安装孔距标准，不需要额外打孔改造就能完成不同功能模块的快速换装。上层直接布置控制主板，主板上集成了蓝牙通讯模块、电机驱动电路，预留了传感器扩展插针，蓝牙模块的天线位置避开了金属框架和电机的遮挡区域，能保证蓝牙信号的稳定传输，不会因为金属结构的屏蔽出现通讯断连的问题。

　　从安装边界尺寸来看，整机整体轮廓控制在手掌大小的范围内，宽度方向刚好容纳两个电机的直径加中间主板的安装宽度，长度方向比履带的总跨度略短，前后两端都没有突出履带轮廓的结构，在钻入狭小缝隙、穿过狭窄通道时不会出现结构卡滞，高度方向从履带底面到主板顶面的尺寸控制得非常紧凑，能进入高度很低的设备间隙完成探查作业。在实际使用场景中，这类小型爬行载体可以用于实验室内部的蓝牙信标定位演示，通过接收蓝牙信号的强度变化调整行进方向，自动追踪信号源位置；也可以搭载微型气体传感器，进入大型设备的内部缝隙、机柜夹层等人员无法直接观察的区域，检测局部的气体浓度、温度异常；还能作为教学演示载体，用于嵌入式开发、移动机器人控制的实践教学，

　　学生可以在现有结构基础上修改控制程序、更换搭载模块，完成不同功能的二次开发。设计过程中特意将所有的走线都隐藏在两层安装板的间隙之间，没有外露的线束，避免移动过程中线束被障碍物勾挂导致结构损坏，电机的供电线直接从安装板的预留穿线孔连接到上层的驱动电路，走线路径最短，也减少了线束对信号的干扰。前后的从动轮采用带轴承的光轮结构，轮面和履带内圈平滑接触，转动阻力小，长时间运行也不会出现明显的磨损，从动轮的安装轴采用偏心可调结构，可以通过调整轴的位置张紧履带，不需要拆开整机框架就能完成履带松紧度的调节，日常维护非常方便。整机的重量控制得很轻，即使搭载额外的功能模块，整体接地压力也很小，不会在脆弱的被测物体表面留下压痕，适合在精密设备表面、实验台面上完成移动作业，不会对作业面造成损伤。两侧电机的选型匹配了整机的重量负载，在平坦路面上可以承载相当于自身重量一半的附加模块，满足多数轻量传感模块的搭载需求，电机的转速经过减速箱减速后，行进速度控制在人步行速度的十分之一左右，既不会因为速度过快导致追踪过程中冲过目标位置，也能保证足够的移动效率，在接收到转向指令时可以快速完成差速转向，转向半径极小，能在狭窄空间内完成原地转向动作，不需要大的回转空间，适配狭小区域的作业需求。
