带ESP12E模块的DIY WiFi测温装置结构

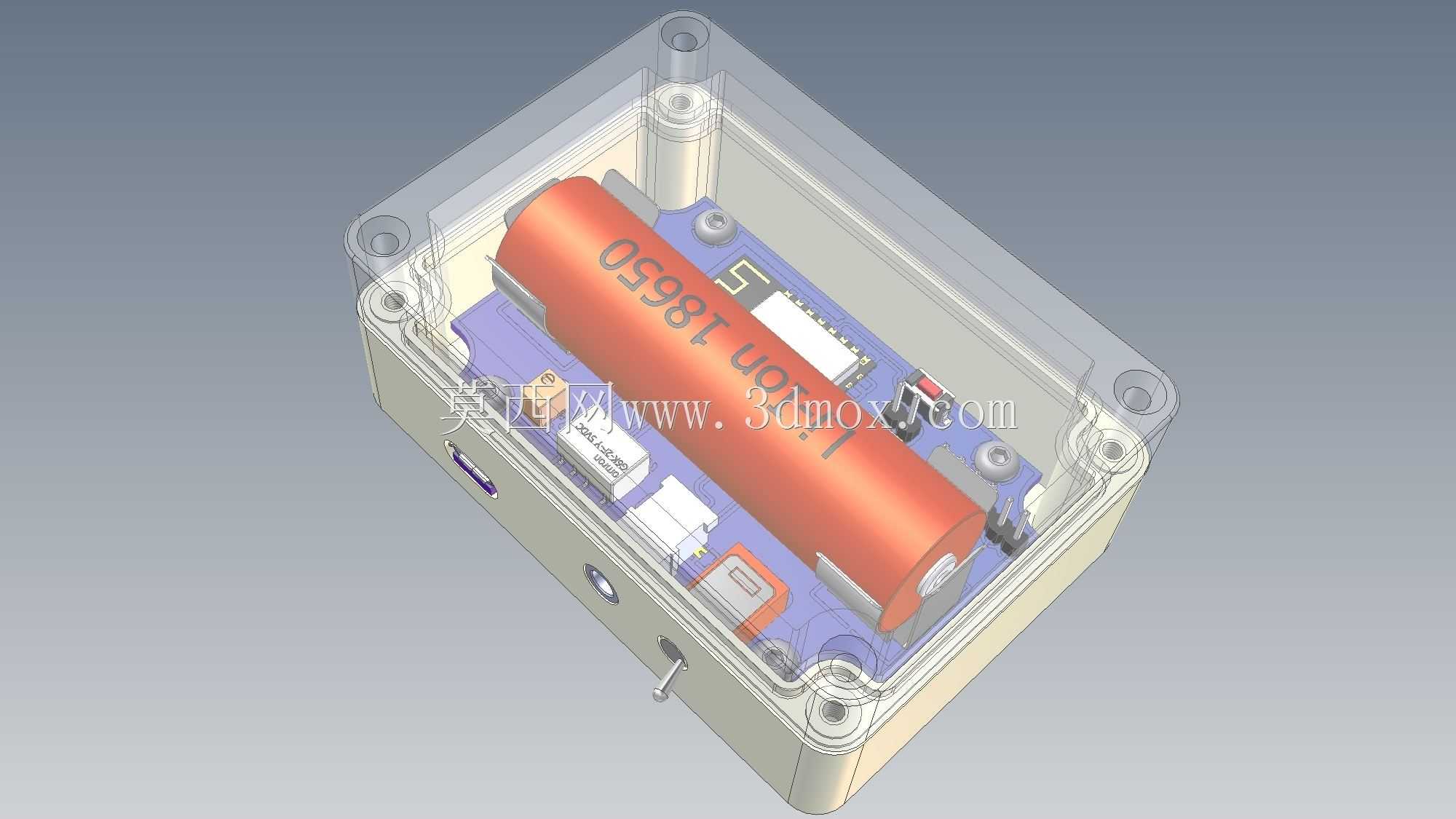

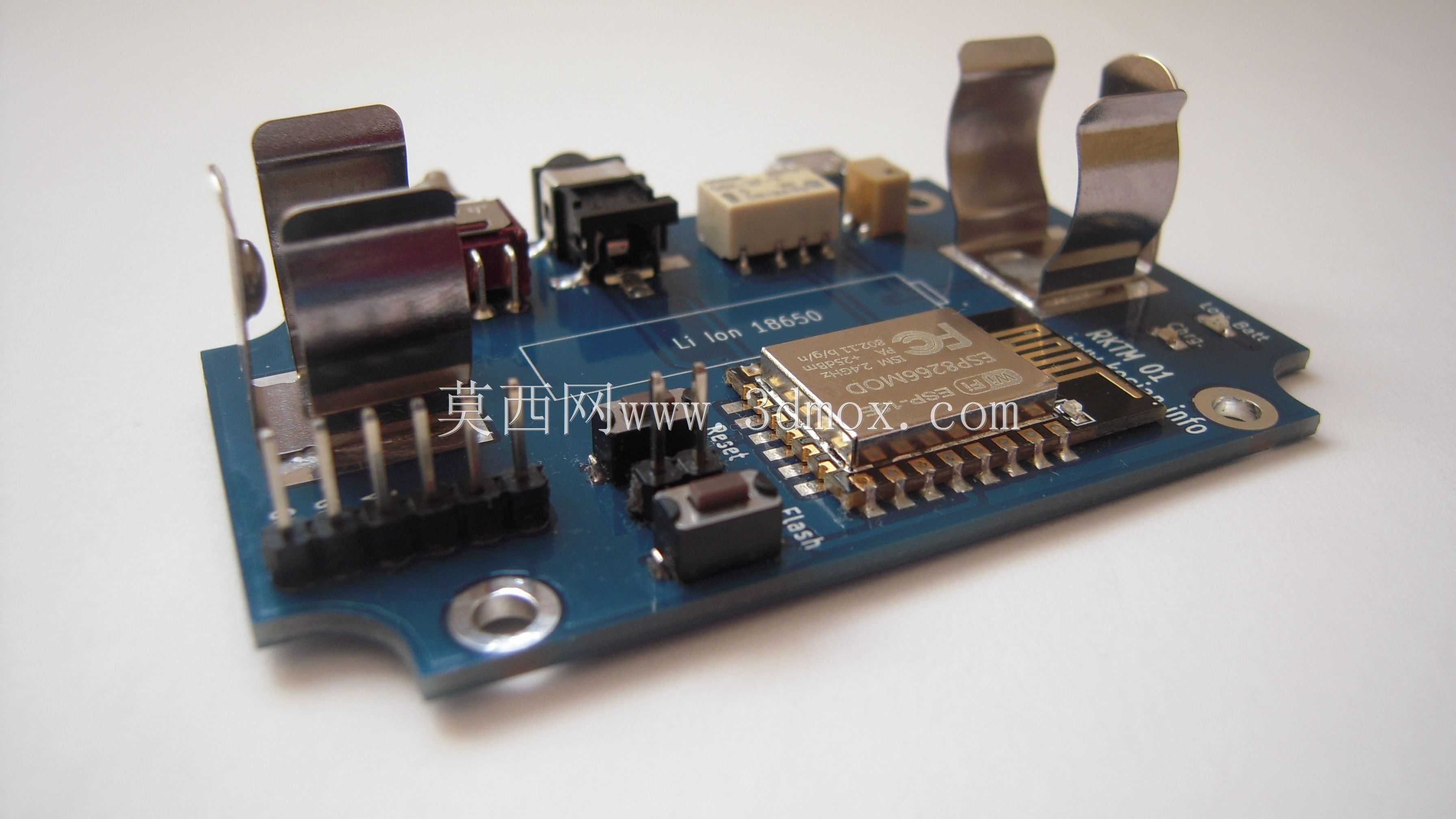

　　这款测温装置的结构设计，首先围绕小型化部署的实际场景展开，日常可用于机柜内部环境温度监测、小型实验装置温度采集、居家环境多点测温等场景，无需布设复杂的有线通讯线路，依托WiFi网络即可完成温度数据的上传，适配多数需要低功耗、免布线测温的点位需求。从功能实现层面看，装置核心集成了ESP12E无线通讯模块，搭配接触式温度传感元件，可完成环境温度的实时采集与无线传输，板载预留的18650锂电池安装位，能够为整套装置提供独立供电能力，无需外接持续电源即可完成长时间的测温工作，板载的USB接口既可以作为充电接口使用，也可预留为固件烧录、调试的通讯端口，板载的继电器元件则可拓展温度阈值触发的开关控制功能，可联动小型散热、

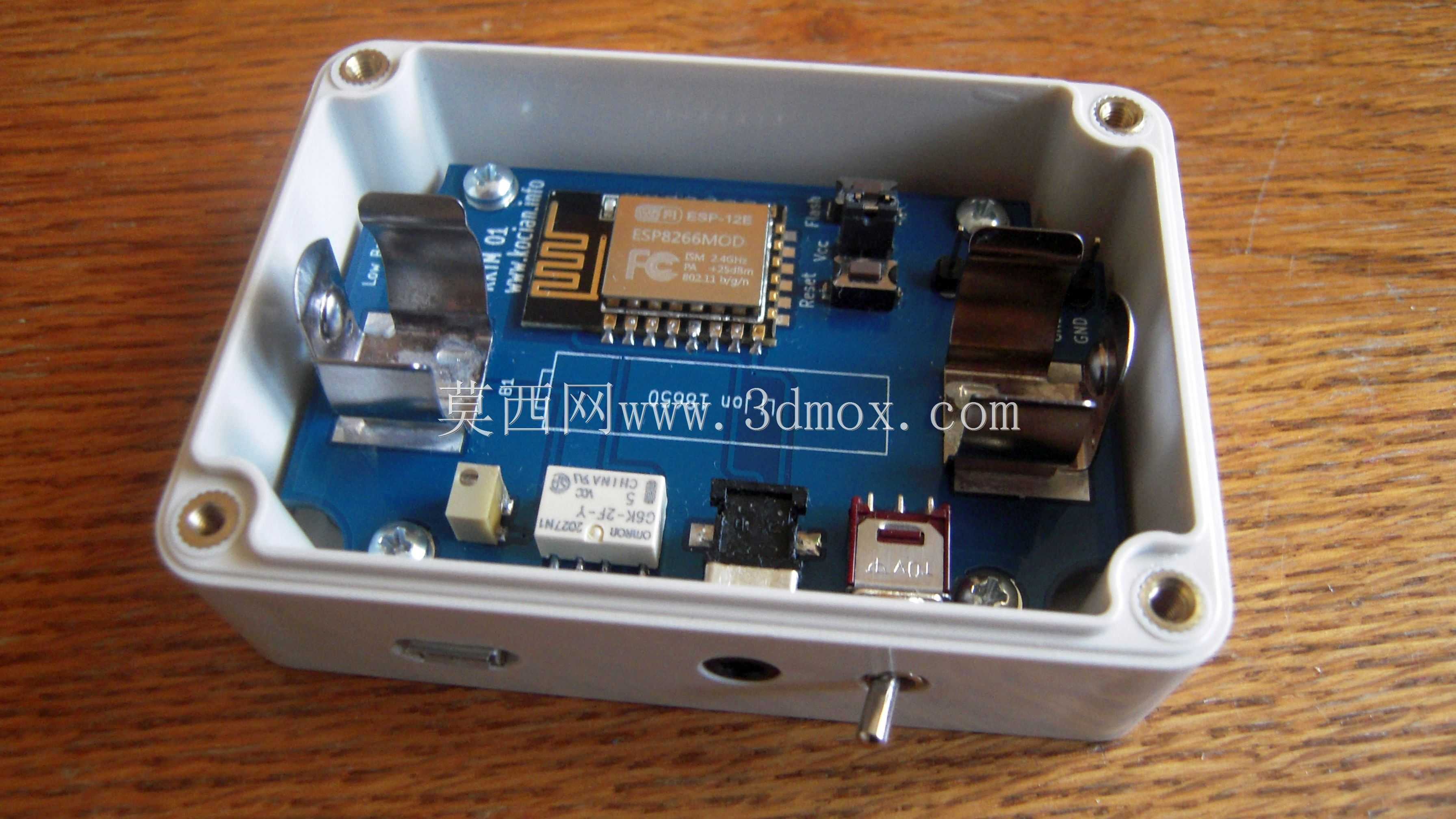

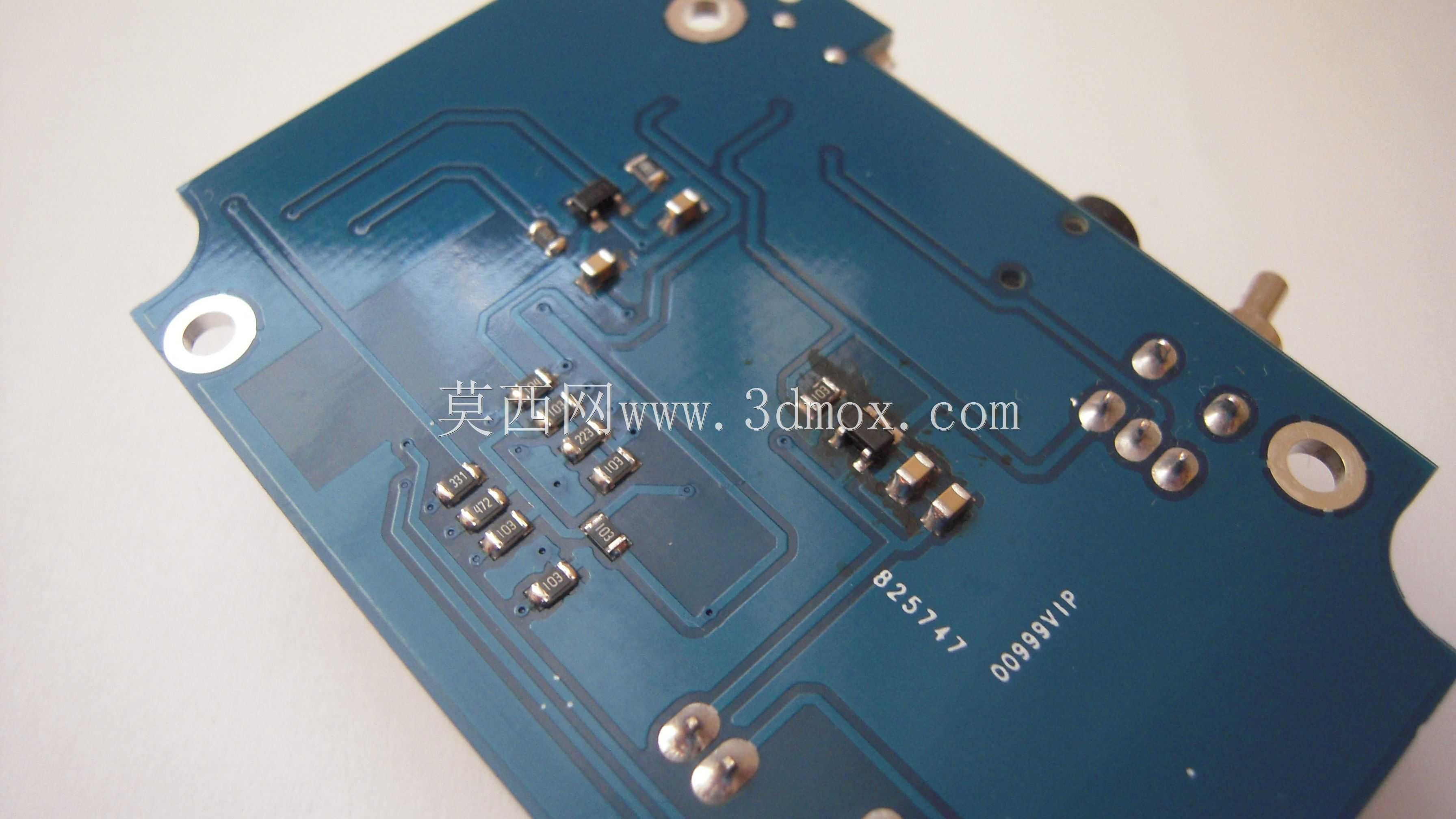

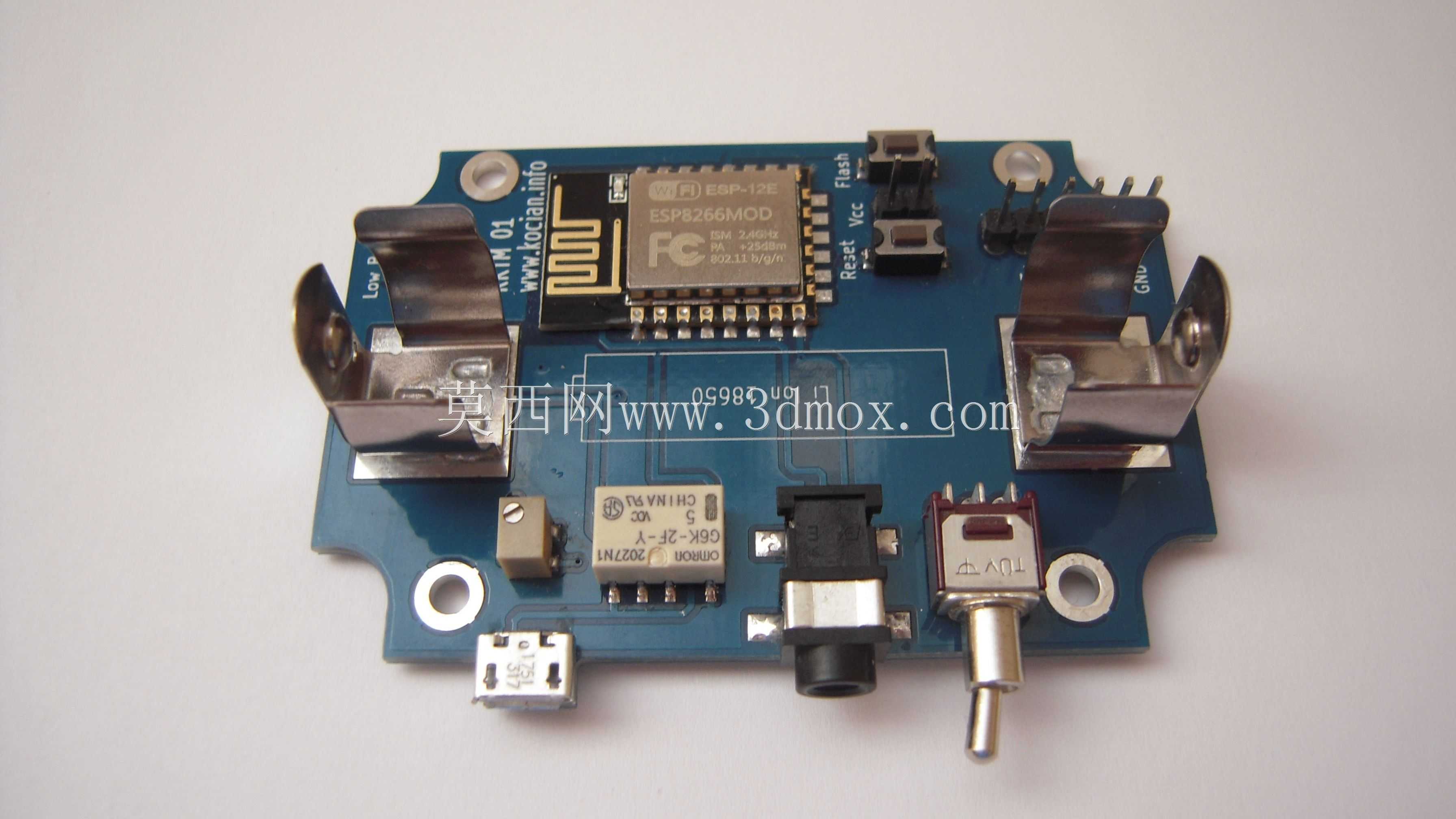

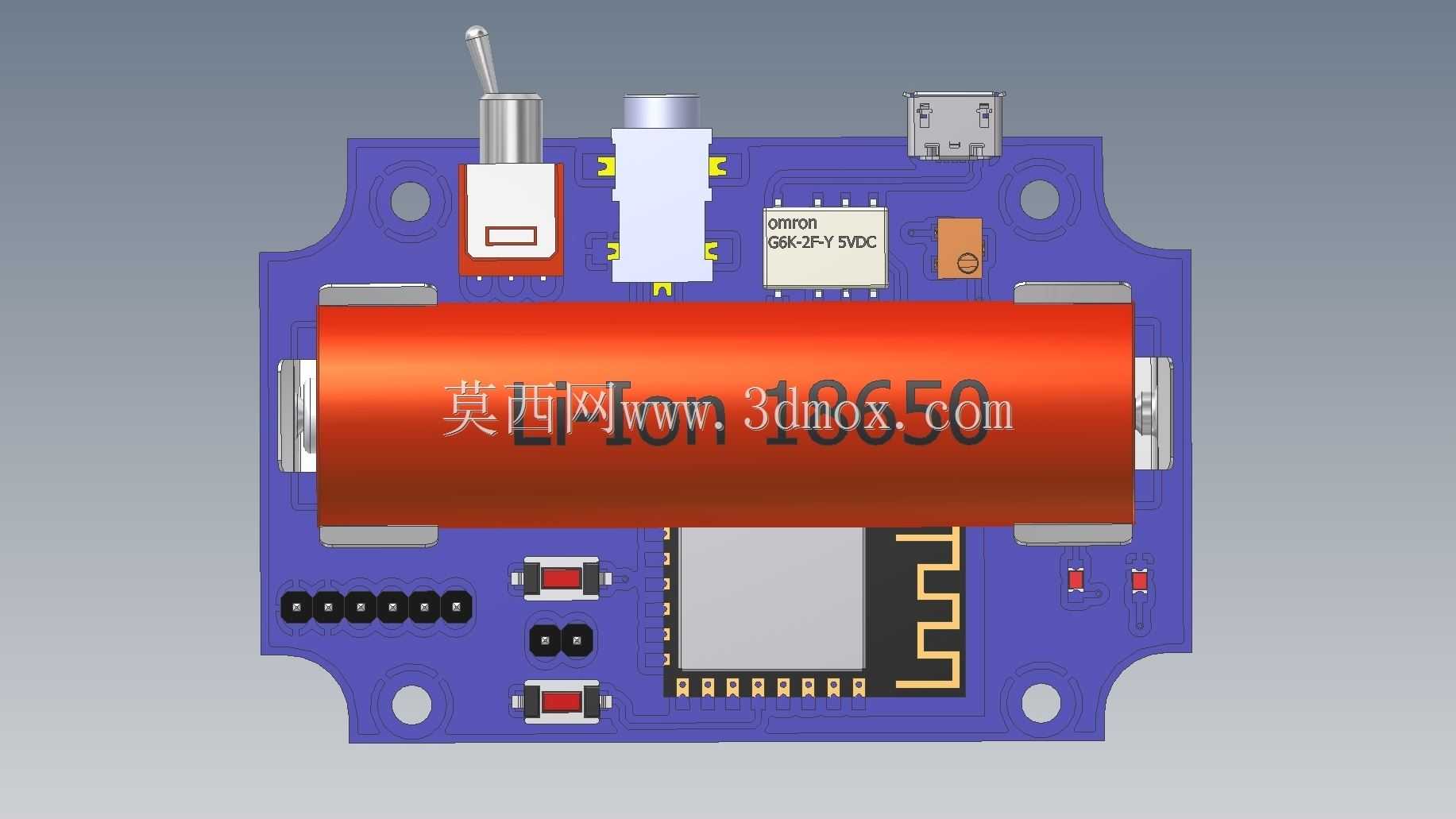

　　加热设备完成简单的温度闭环控制。设计过程中，首先对各电子元件的安装边界做了精准适配，PCB板的固定孔位按照标准小型电子装置的安装间距设置，可直接通过螺丝固定在墙面、设备壳体内部或者定制的安装支架上，板上每个元件的占位都按照实际元件的封装尺寸做了避让，包括18650电池的弹片安装位、音频接口、天线座、按键、拨码开关等元件的位置，都预留了足够的操作空间，不会出现元件干涉导致装配困难的问题。外形层面，整套装置的PCB采用异形切边设计，在保证所有元件排布空间的前提下尽可能缩小整体占用面积，板上的元件排布遵循信号完整性原则，无线通讯模块的天线区域做了净空处理，避免金属元件遮挡WiFi信号影响传输稳定性，电源回路与信号回路做了分区排布，

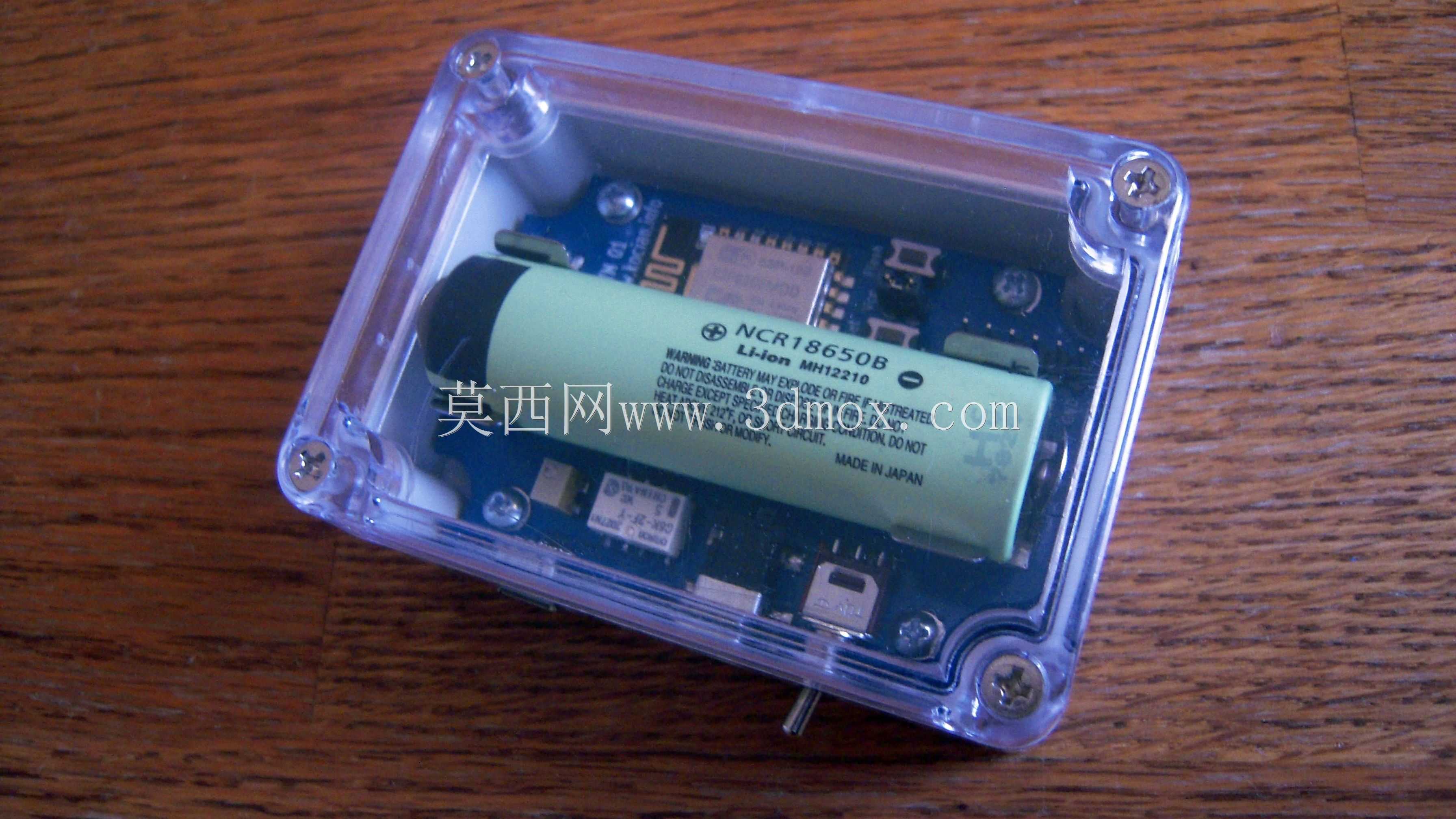

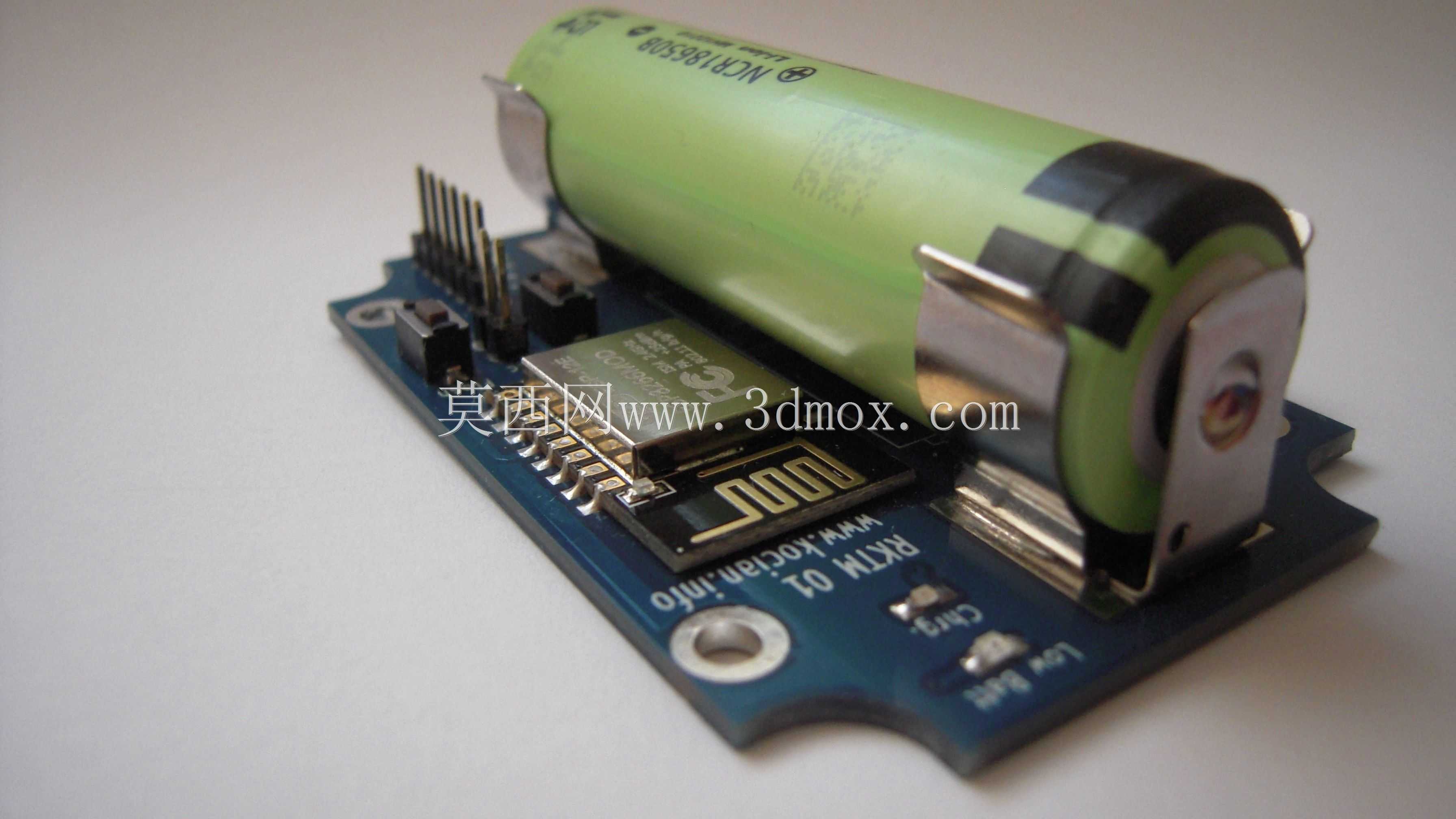

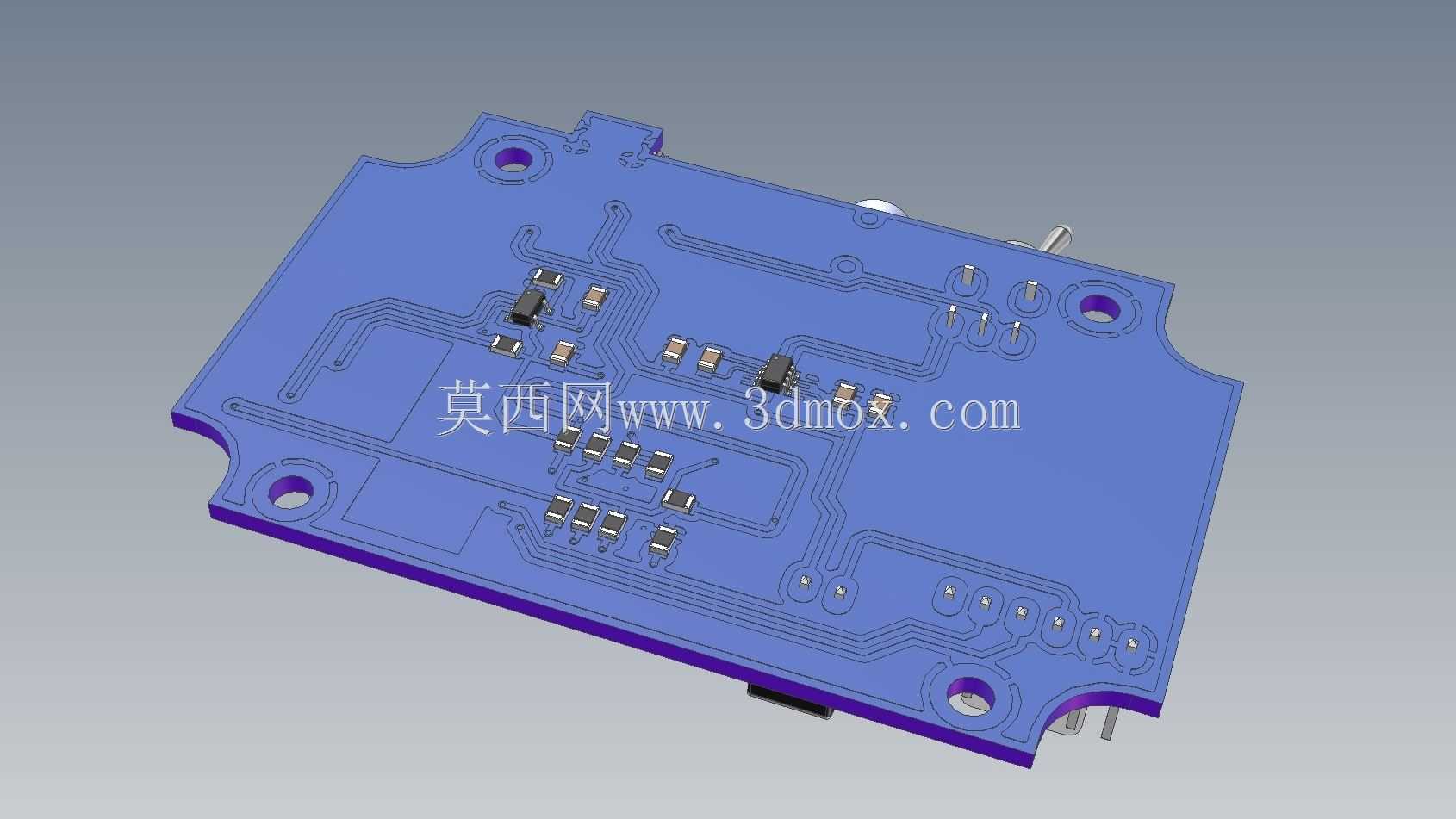

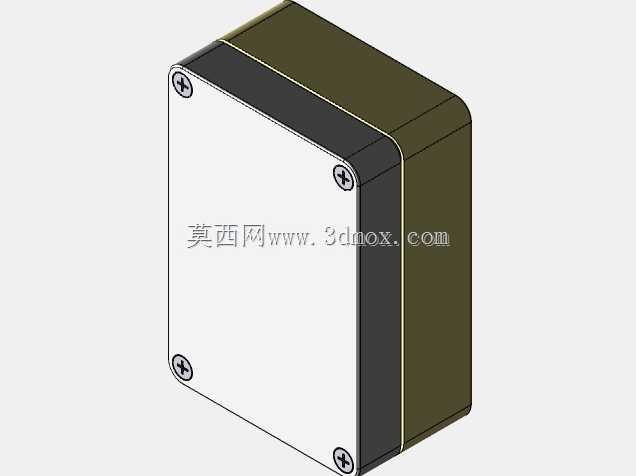

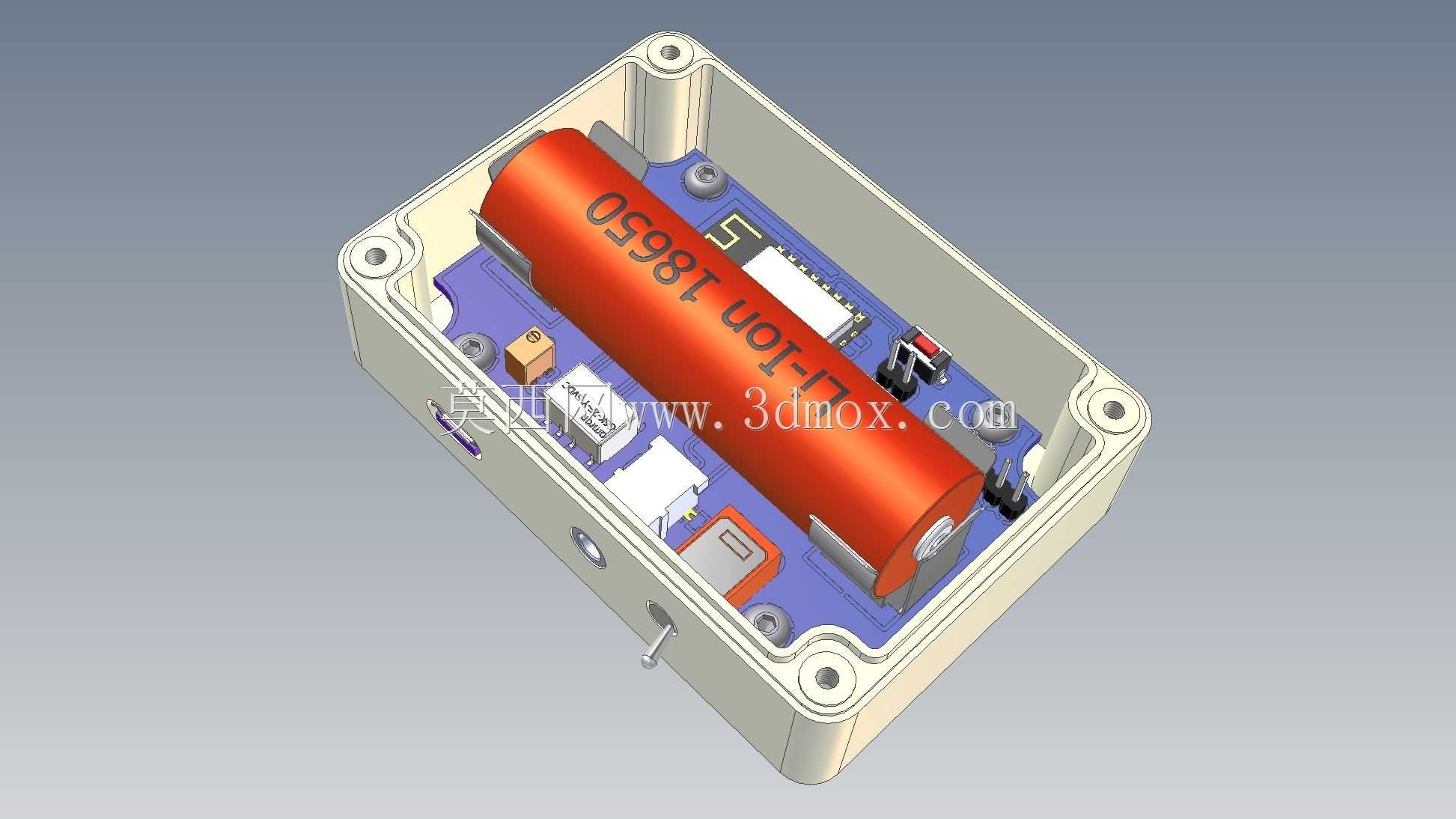

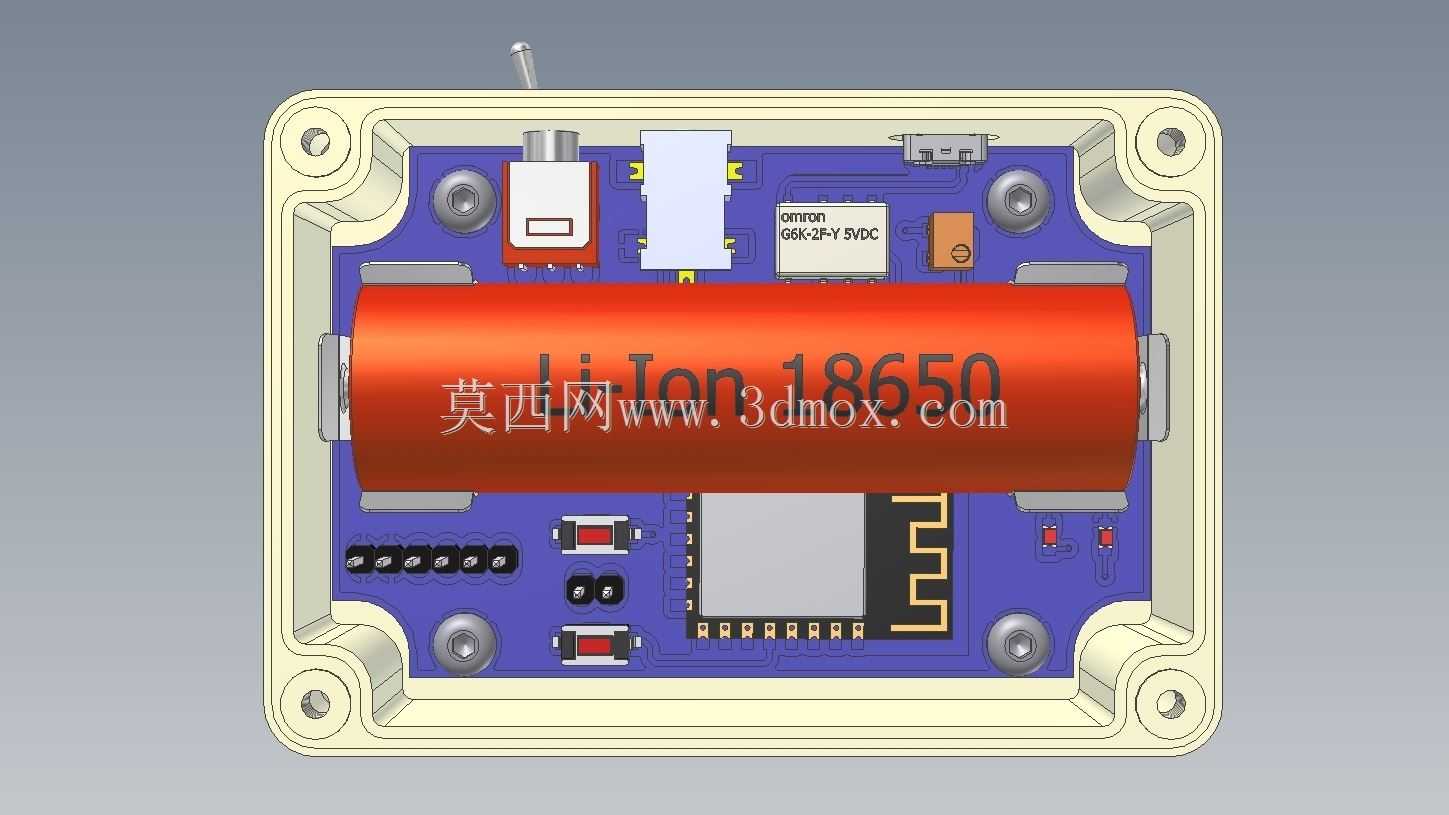

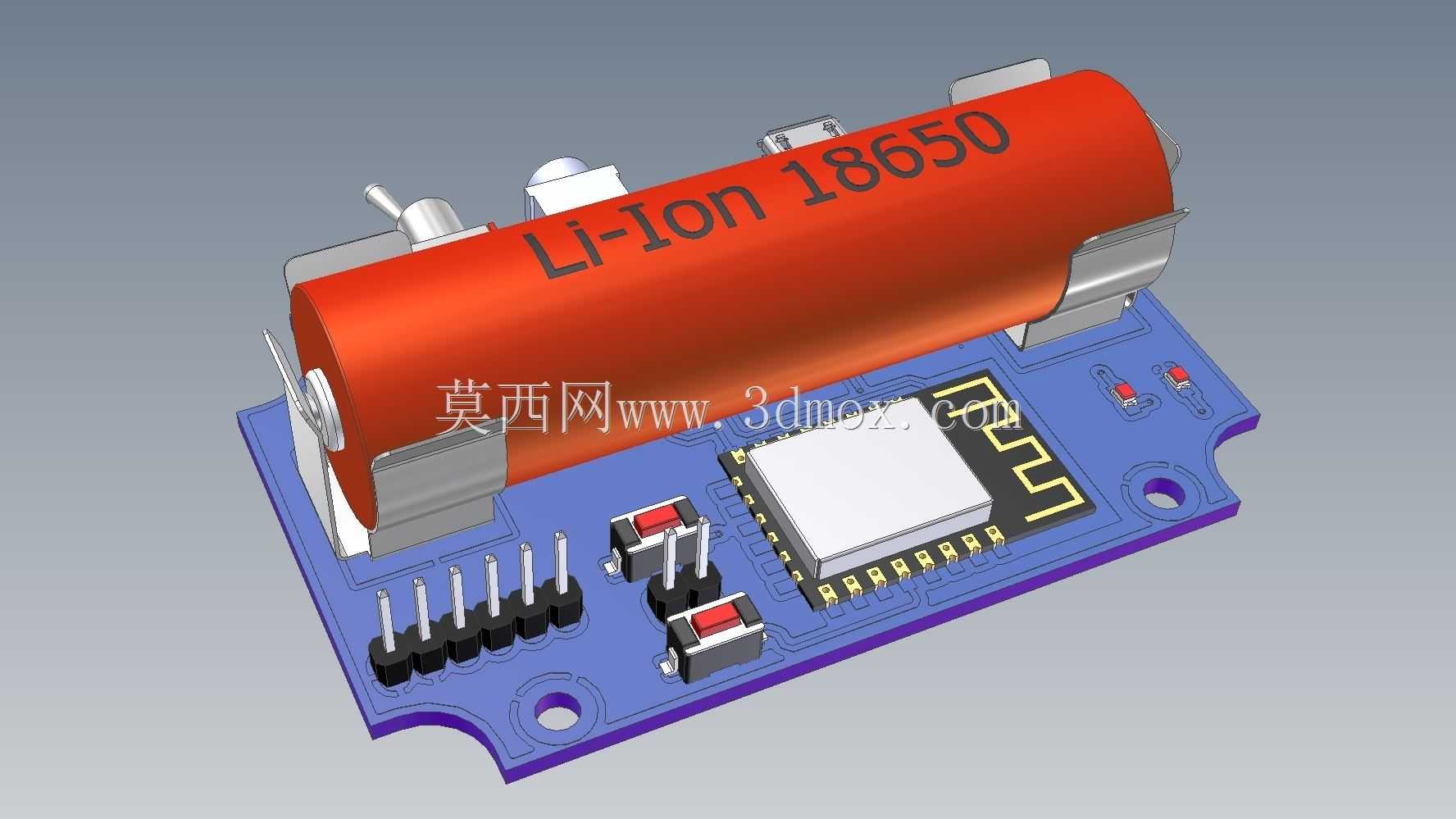

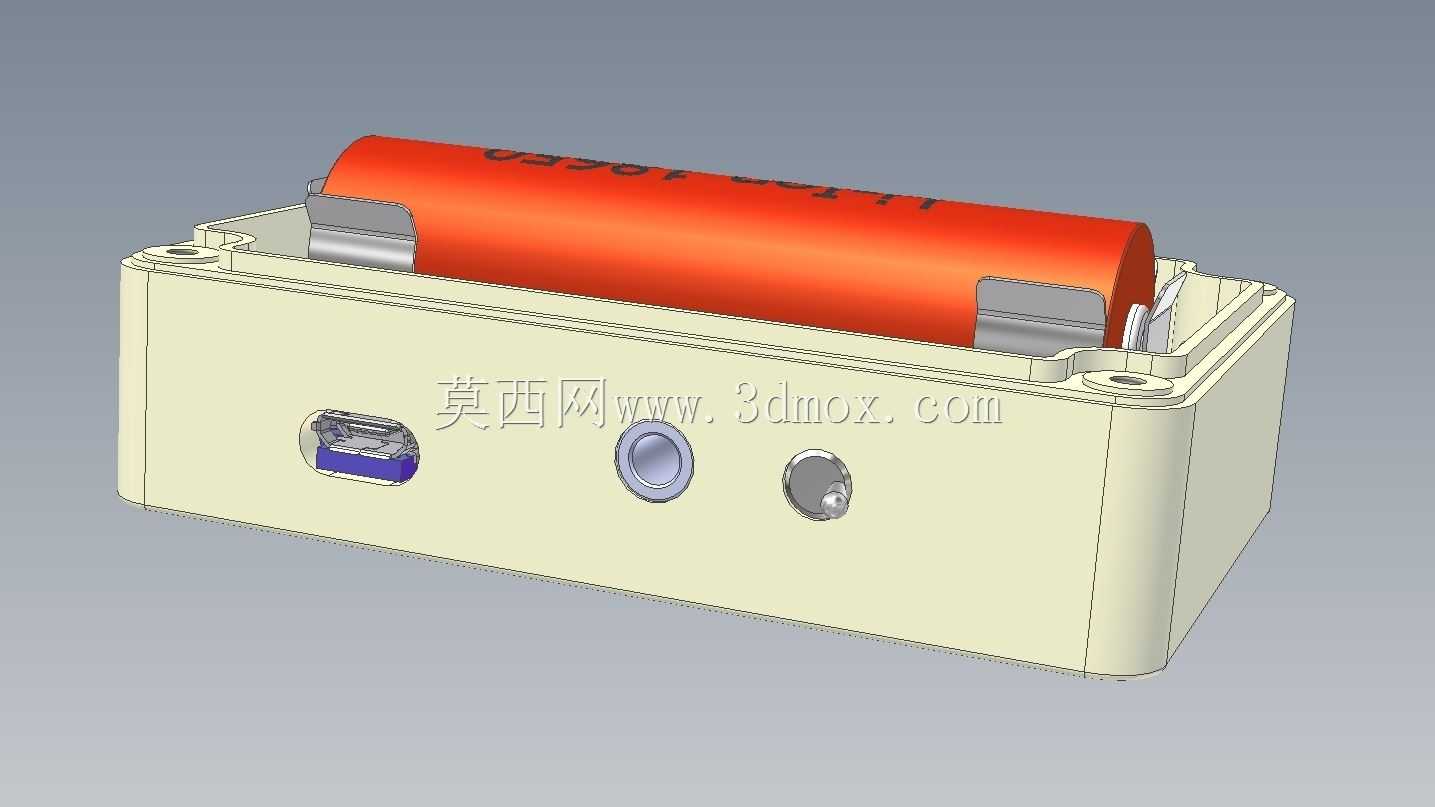

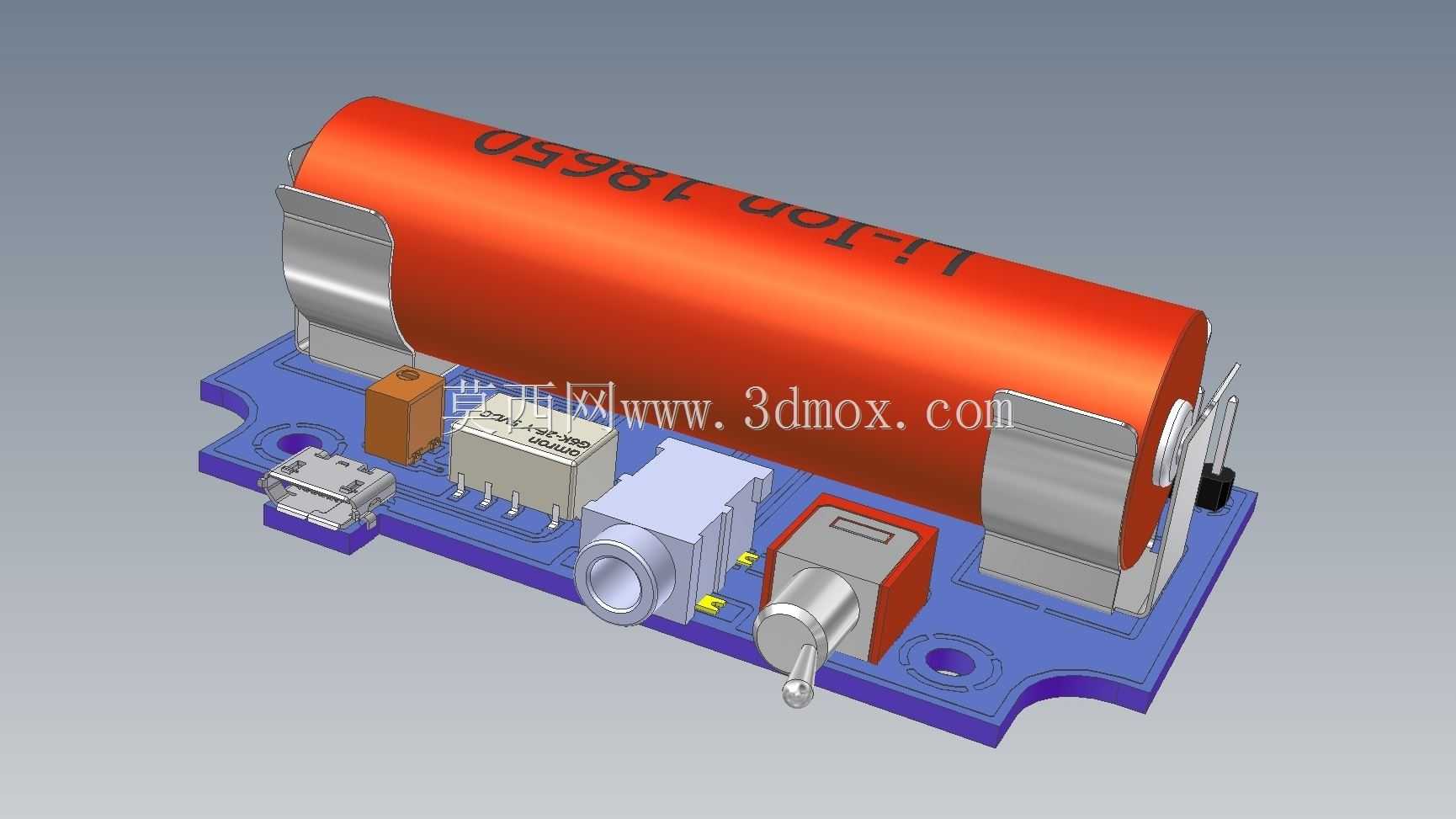

　　减少电源纹波对温度采集精度的干扰。安装边界上，整套装置的最大外轮廓尺寸适配常规的小型塑料壳体，可直接装入通用的仪表外壳中做防护，固定孔位的位置避开了板上的走线与元件焊盘，安装时螺丝不会挤压到板上线路造成短路，电池仓的位置做了限位结构设计，18650电池装入后不会出现移位，同时预留了电池正负极弹片的安装空间，保证电池接触可靠。按键的排布位置在PCB板的下侧，装入壳体后可对应壳体上的按键开孔，方便现场操作配网、复位等功能，指示灯的位置也对应壳体的透光区域，可直观显示装置的工作状态、联网状态。从结构可靠性角度看，板上较重的元件比如18650电池、接口元件都靠近固定孔位排布，减少装置受震动时元件引脚的受力，避免长期使用出现引脚脱焊的问题，

　　接口元件的位置都设置在PCB板的边缘，方便外部线缆插接，不会被其他元件遮挡操作空间。这套结构设计充分考虑了DIY制作与小批量部署的实际需求，所有元件都采用通用的市售标准封装，不需要定制特殊元件即可完成装配，PCB的走线与元件排布逻辑清晰，既满足测温功能的性能需求，也兼顾了装配、调试、安装环节的操作便利性，适合作为小型无线测温节点的结构参考，可直接基于该结构调整元件参数适配不同的测温范围、供电时长需求，拓展应用到更多的工业、民用测温场景中。
