定制高尔夫球双腔成型模具结构设计

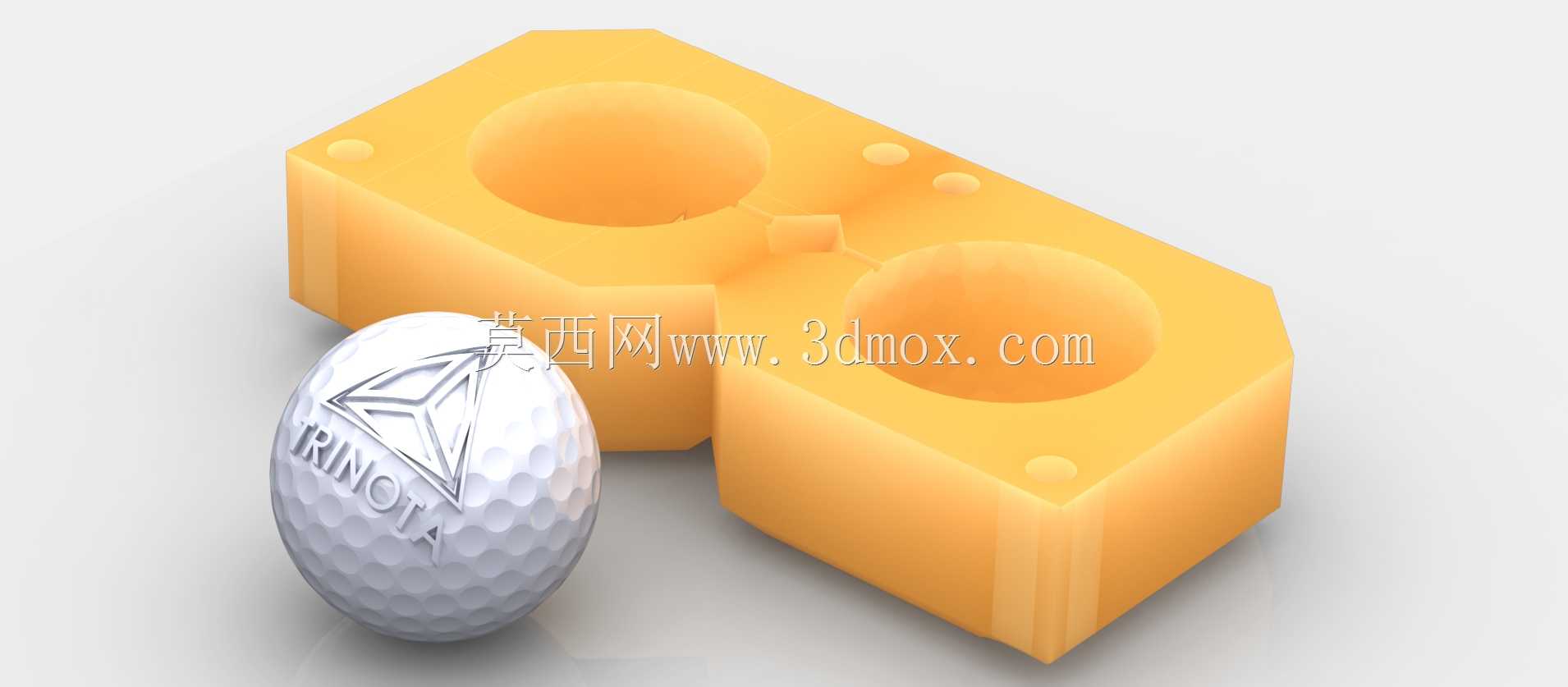

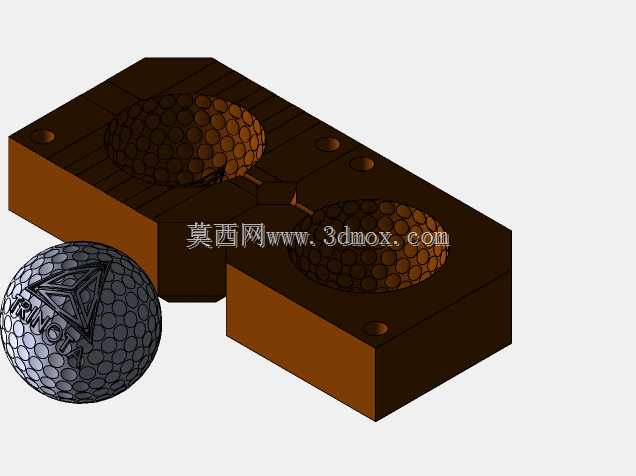

这款双腔式高尔夫球成型模具，主要面向品牌定制类高尔夫周边促销品的小批量生产场景，适配桌面级FDM与光固化3D打印设备的加工成型要求，无需额外复杂的机加工后处理即可投入使用。从结构设计逻辑来看，模具采用上下对合的分体式布局，两个成型腔呈对称排布，单腔轮廓完全匹配标准高尔夫球的球面弧度与凹坑纹理成型需求，合模面设置的四个定位凸台与对应凹槽，可在合模时自动完成对位，避免成型过程中出现错边、壁厚不均的问题，定位凸台的高度控制在2mm，既保证定位精度，又不会给开模动作带来额外阻力。模腔之间预留的流道宽度为5mm，深度3mm，可保证浇注或填充成型材料时，两个模腔的进料速度保持一致，避免单腔填充不足导致的成品报废。模具整体外形采用切角长方体设计，边角做R3圆角处理，既减少3D打印过程中的支撑材料用量，也能避免操作人员取放时被锐边划伤，整体外轮廓尺寸控制在120mm*60mm*40mm区间，可适配绝大多数桌面级3D打印机的成型平台尺寸，无需拆分打印即可一次成型。从实际使用场景出发，这类模具主要服务于品牌活动、赛事周边的定制需求，可在高尔夫球表面成型指定的品牌标识、专属图案，相比传统钢模注塑的生产方式，3D打印制作该模具的周期更短，单批次小批量生产的成本更低，无需开模费用即可完成定制化生产。模具的分型面设置在高尔夫球的最大轮廓处，开模时可直接沿垂直方向分离，不会对成型后的球面纹理造成剐蹭，模腔表面的纹理细节直接在3D打印过程中一次成型，后续仅需简单打磨去除层纹即可达到使用要求，无需额外的蚀刻、晒纹工序。模具上未设置额外的顶出机构，成型后可通过轻微敲击模体侧面即可完成脱模，结构简单易操作，即使没有专业模具操作经验的人员也能快速上手使用，适配快闪活动、现场定制等非工业生产场景的使用需求。在安装边界方面，模具底部为完全平面设计，可直接固定在常规的工作台面上，也可配套简易的夹具完成合模加压，无需定制专用的安装底座，适配性较强。
