多色流线型桨叶式搅拌叶片结构设计

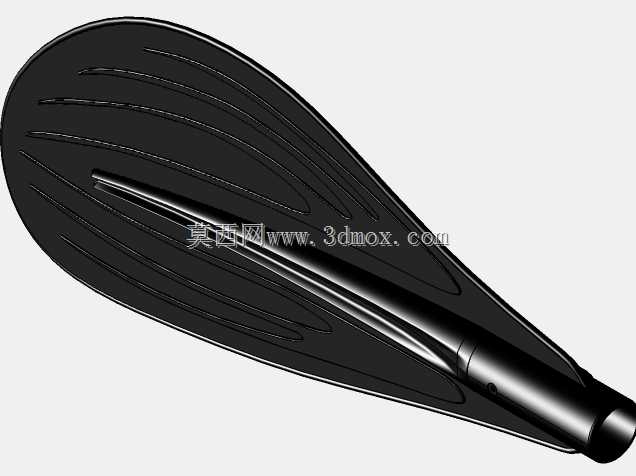

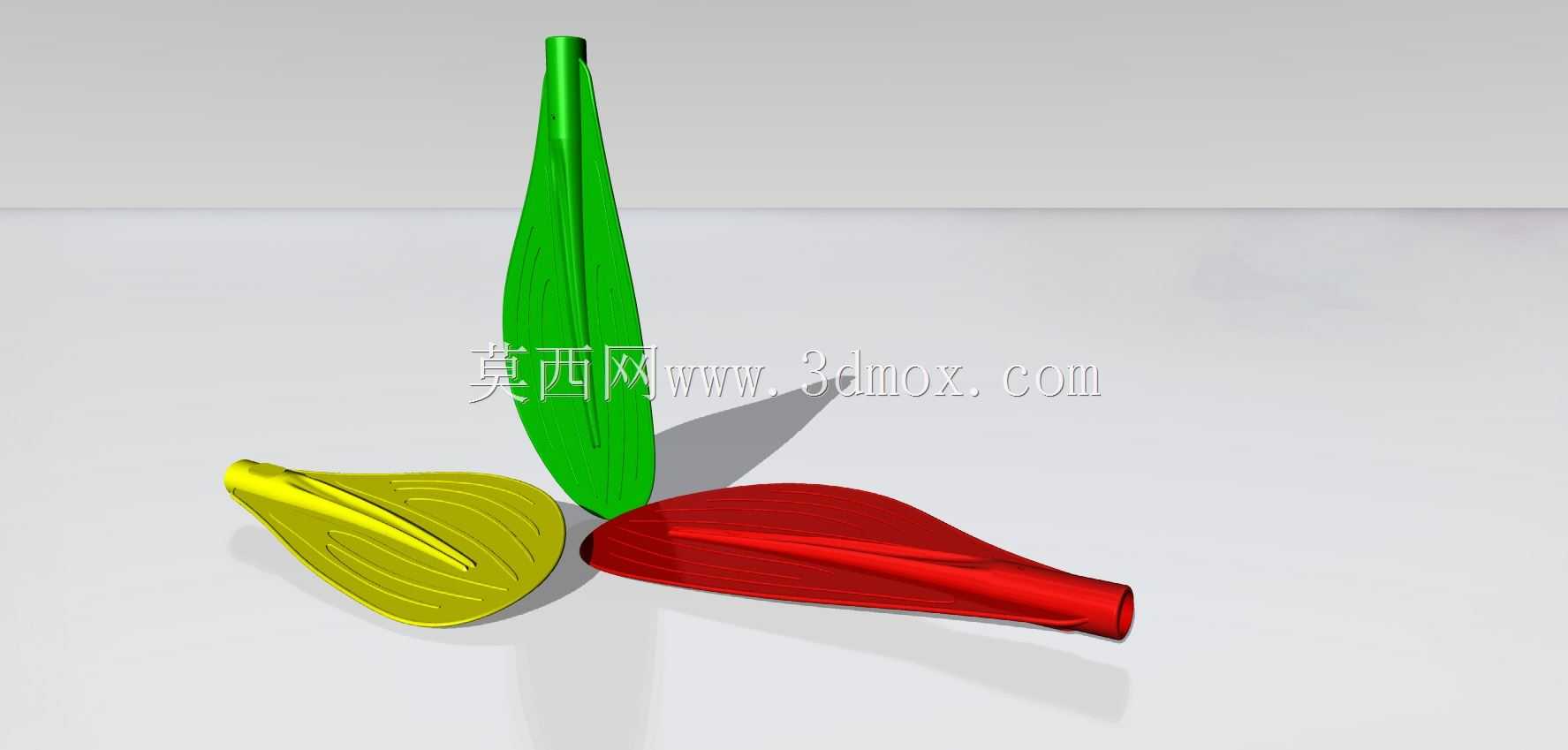

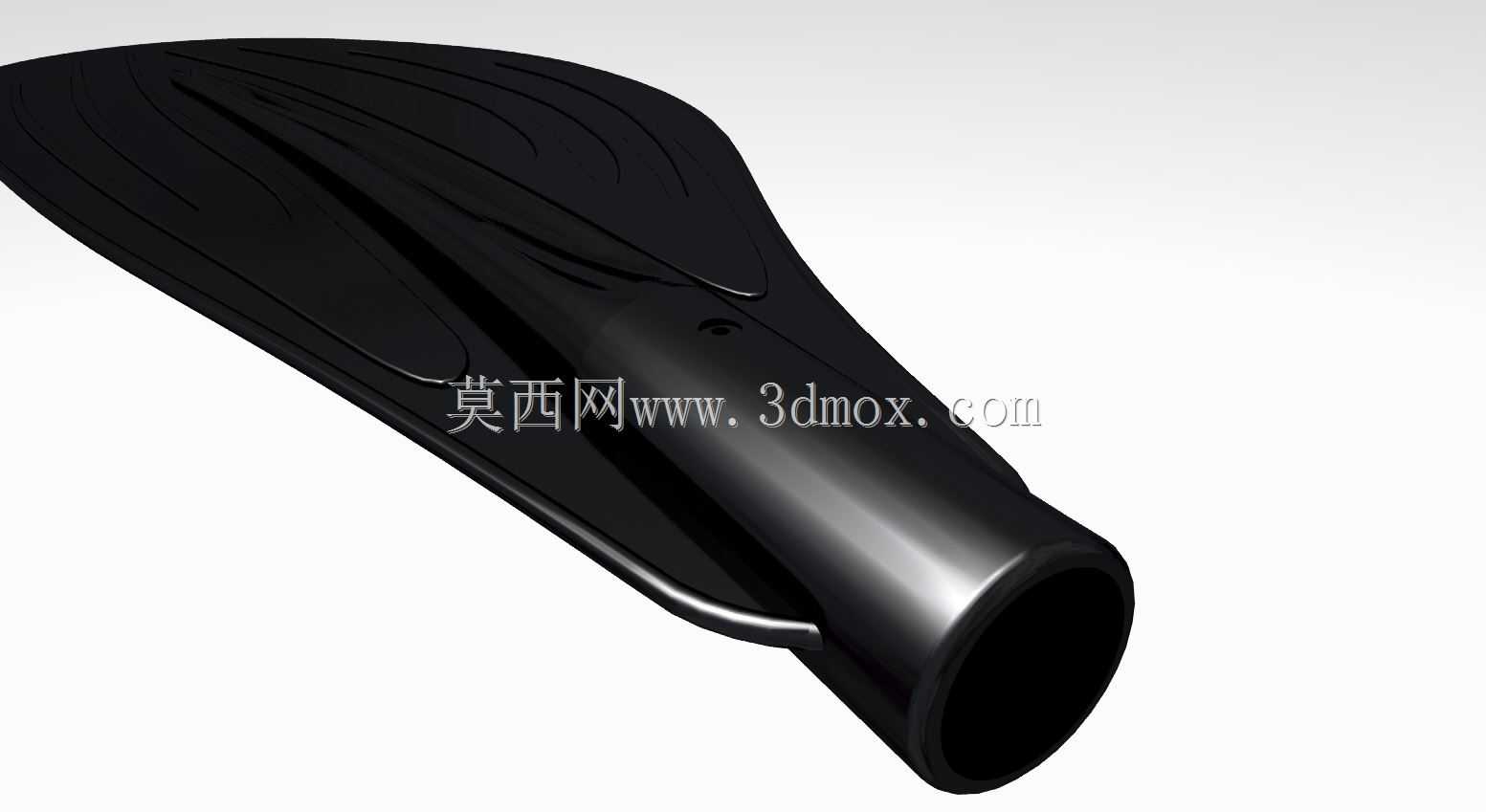

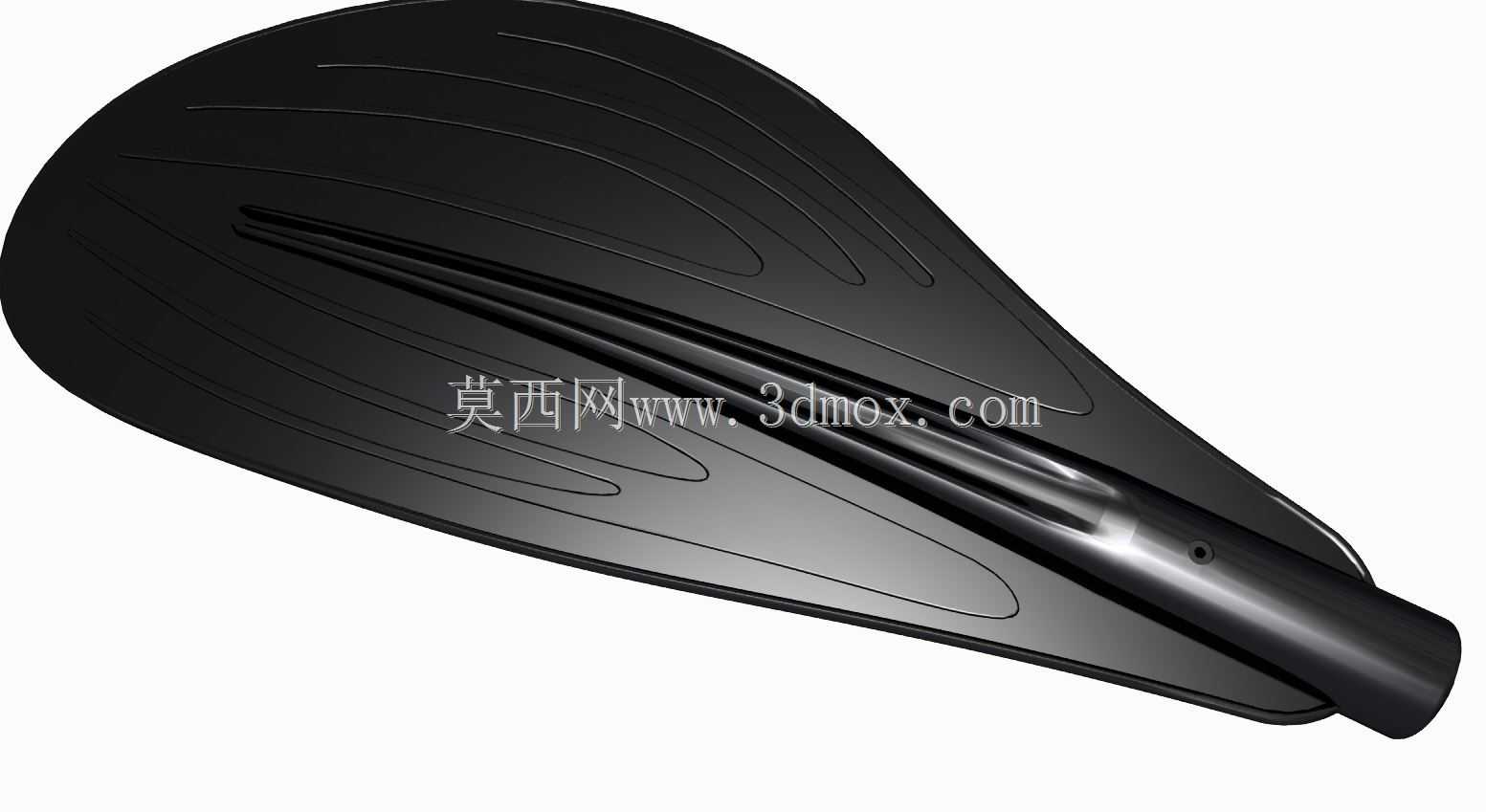

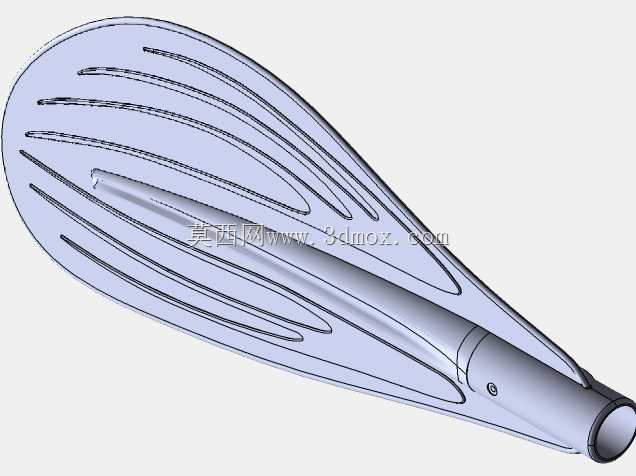

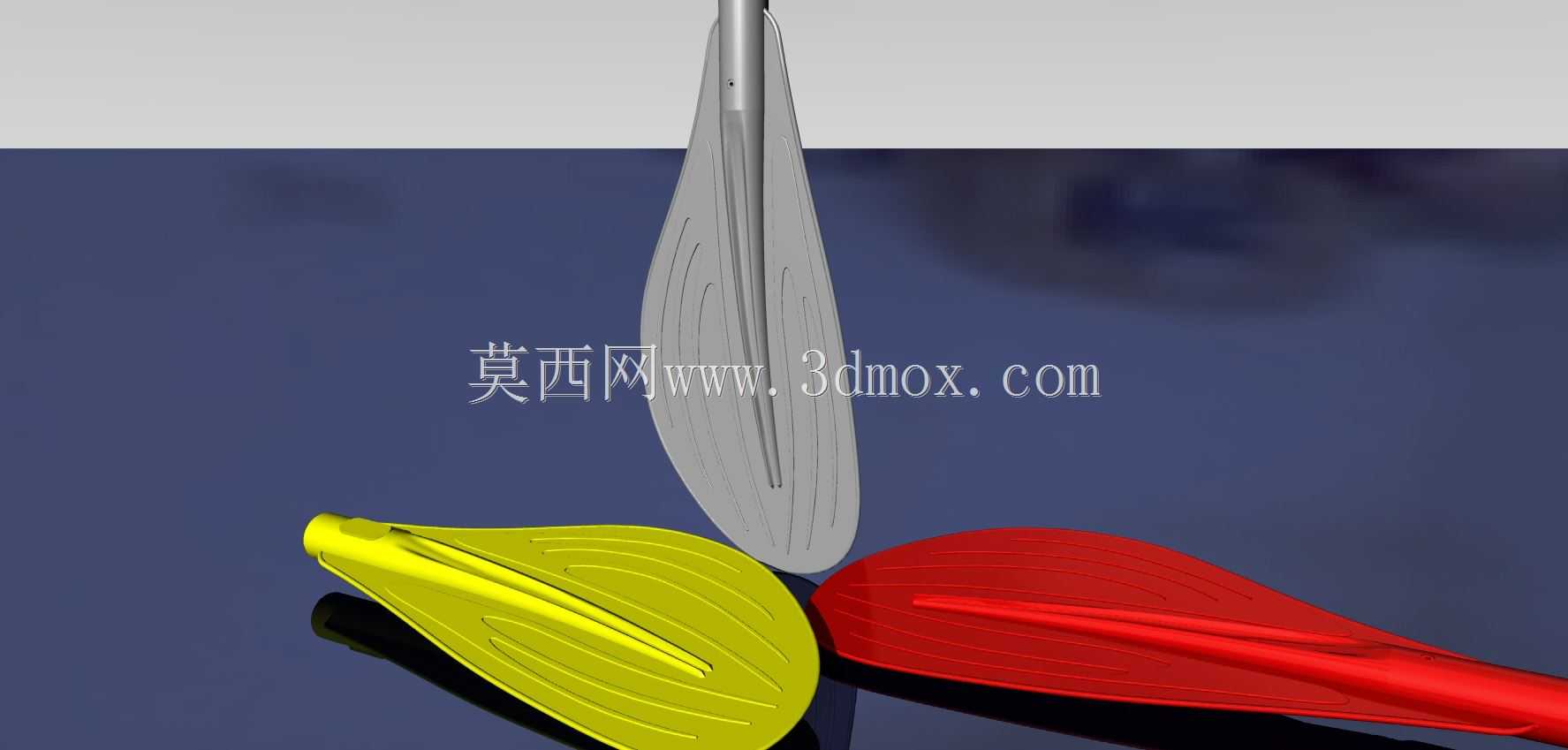

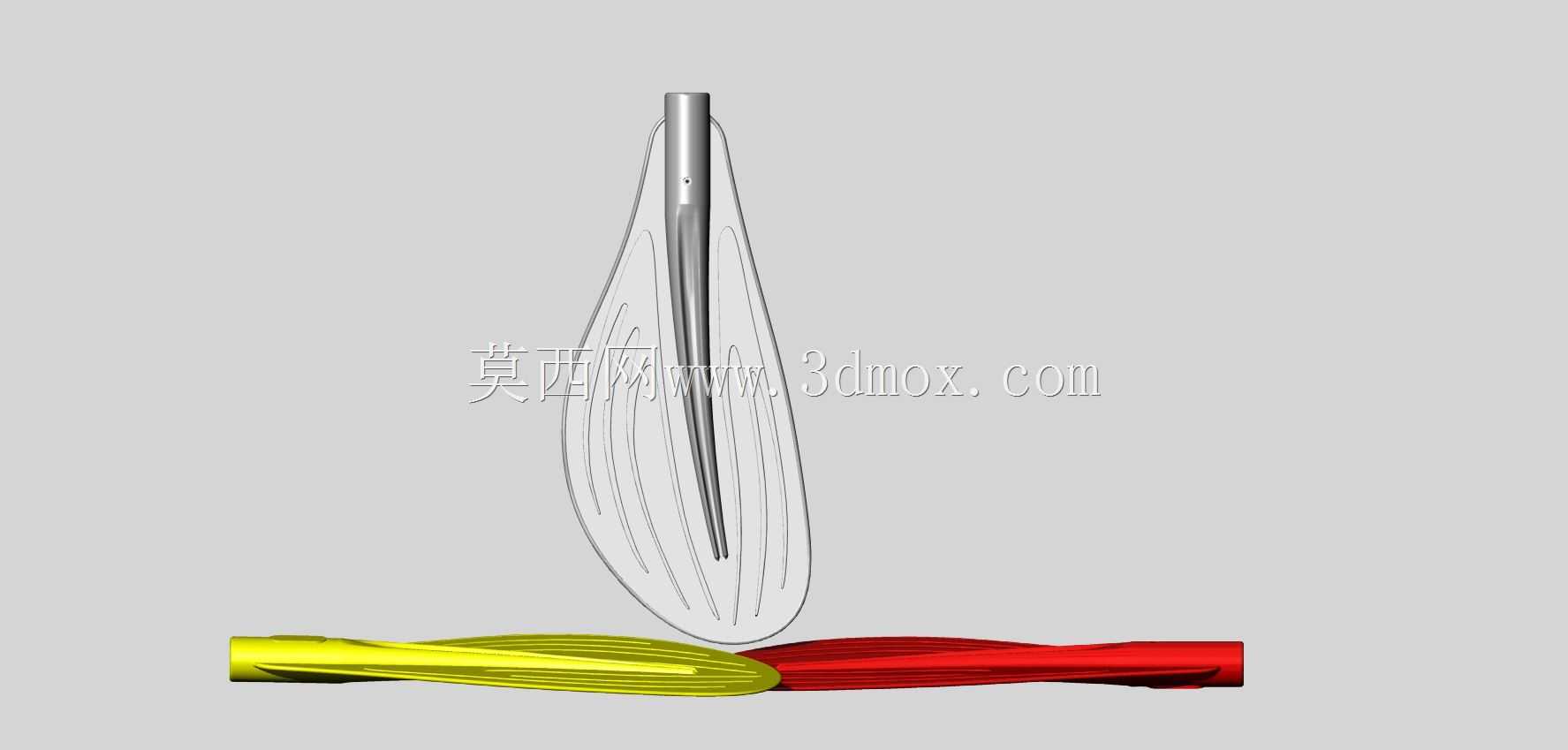

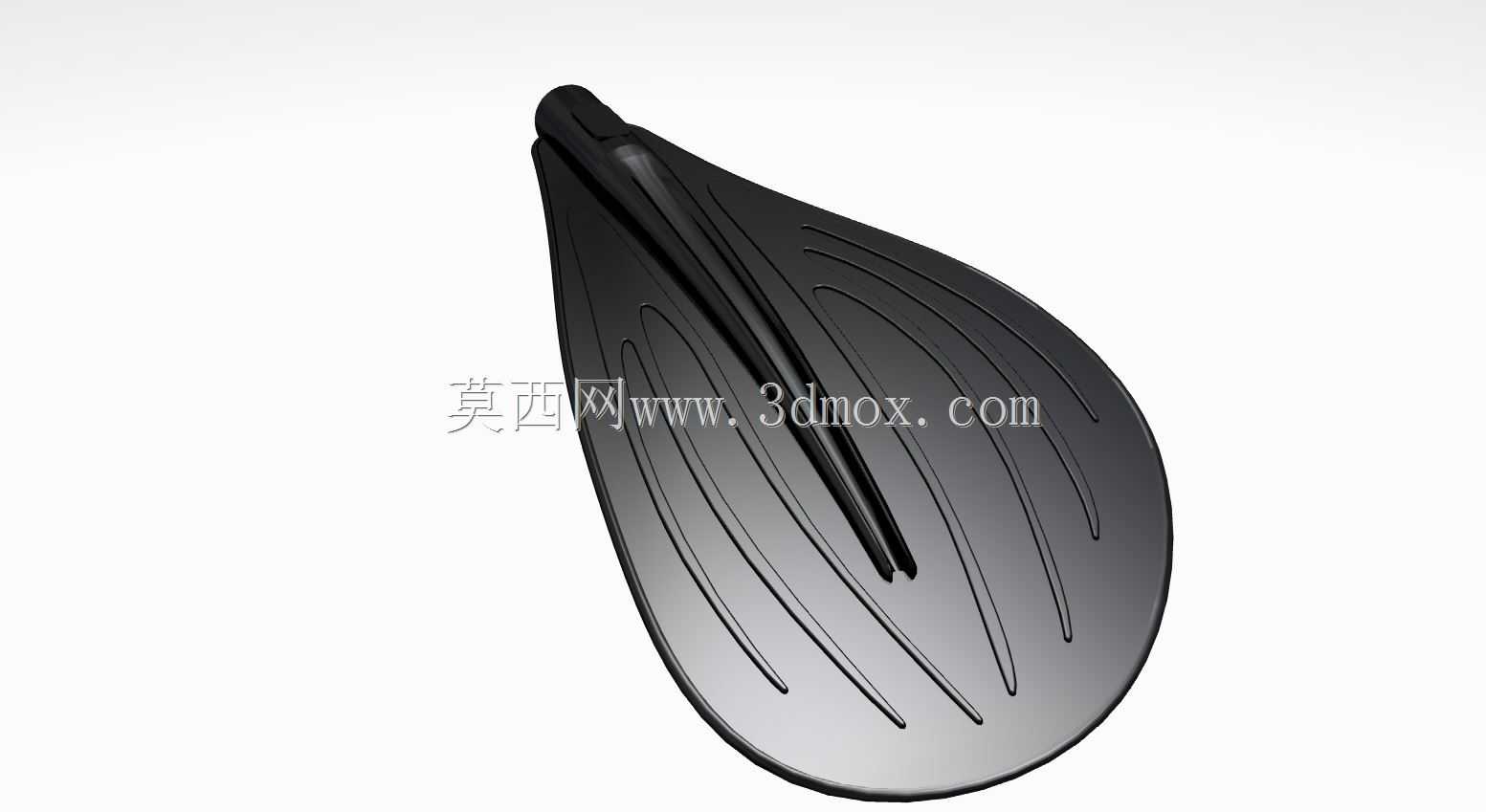

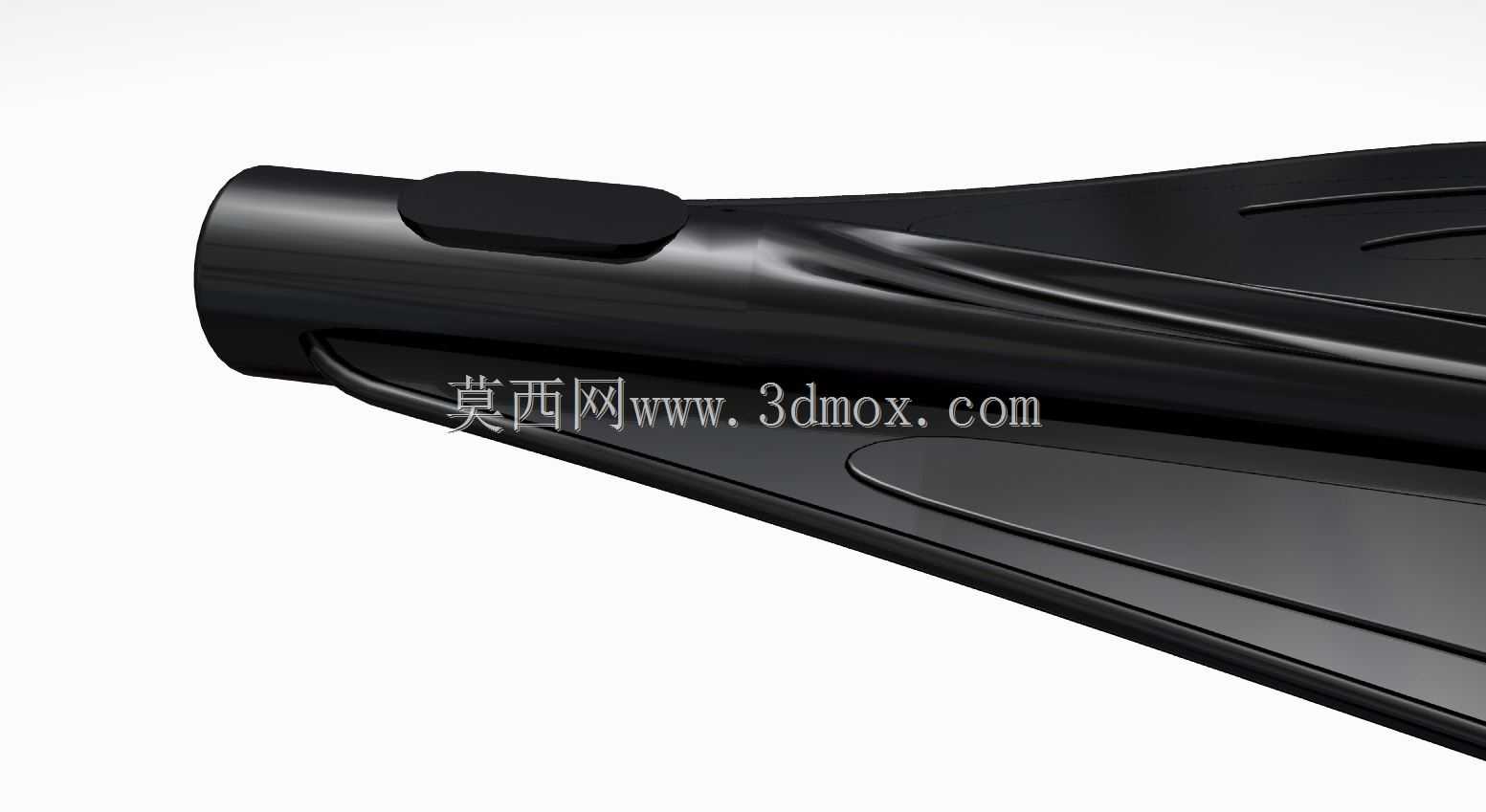

这类流线型桨叶结构主要应用在中低粘度流体的混合搅拌场景，常见于日化配料、食品调和、小型水处理药剂混配等工况，相比平直桨叶，曲面流线的结构能在相同转速下获得更大的流体推动范围，同时降低桨叶表面的流体紊流损耗，减少驱动端的功率冗余。从结构设计逻辑来看，叶片整体采用变截面曲面造型，从叶根到叶尖的厚度逐步递减，叶根位置做了加厚过渡处理，用来匹配搅拌轴的安装锁紧结构，避免长期交变载荷下叶根位置出现应力集中断裂的问题；叶片表面的导流筋顺着流体走向布置，既可以强化叶片整体的结构刚性，减少高速转动下的叶片形变，又能引导流体沿轴向与径向同时扩散，避免搅拌罐内出现混合死角。在安装边界的考量上，这类桨叶的轴套位置采用标准的通孔加顶丝锁紧结构，适配常规直径的圆形搅拌轴，安装时需要保证叶片外缘与搅拌罐内壁的间隙控制在合理范围，间隙过小容易在转动过程中剐蹭罐壁，间隙过大则会导致罐壁附近的流体无法获得足够的流动推力，降低整体混合效率。叶片的曲面弧度经过反复迭代调整，转动时可以推动流体形成上下循环的流场，不会像平直桨叶那样仅能带动径向层面的流体转动，对于含有少量固体颗粒的混合工况，这种流场结构还能减少颗粒在罐底的沉积。从实际使用的角度出发，不同配色的叶片可以对应不同的材质选型，比如接触腐蚀性介质的场景可以选用包覆防腐涂层的版本，接触食品类介质的版本则采用符合食品接触要求的光滑表面处理，表面粗糙度控制在较低水平，减少物料挂壁残留的问题。设计过程中需要重点校核叶尖位置的线速度匹配，针对不同粘度的物料调整对应的转速区间，粘度过高的工况下这类大曲面桨叶会产生过大的运行阻力，并不适用，而在适配的粘度区间内，该结构的搅拌效率比传统平直桨叶提升明显，同时运行噪音更低，长期运转的稳定性也更优。叶片的整体重量经过优化，在保证结构强度的前提下尽可能降低自重，减少搅拌轴的径向载荷，延长驱动端轴承的使用寿命，安装时无需复杂的辅助工装，仅需锁紧顶丝即可完成固定，日常维护拆卸也较为便捷。
