外啮合式低压供油齿轮泵结构设计

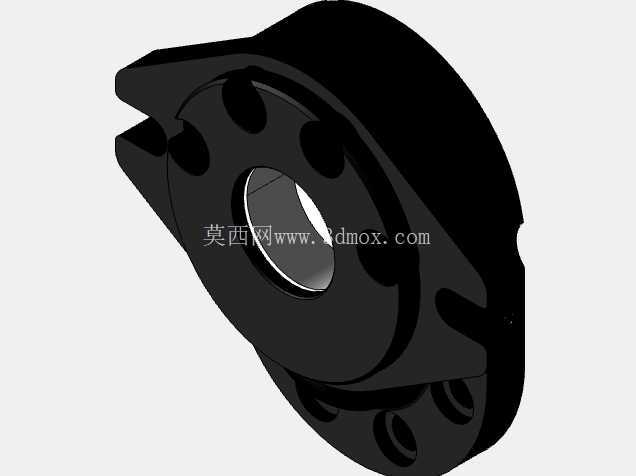

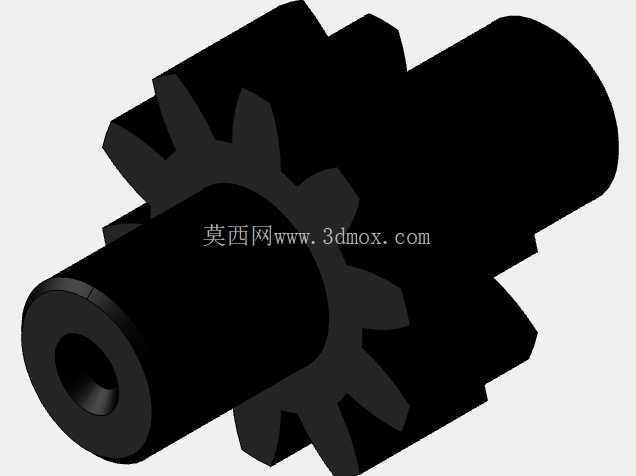

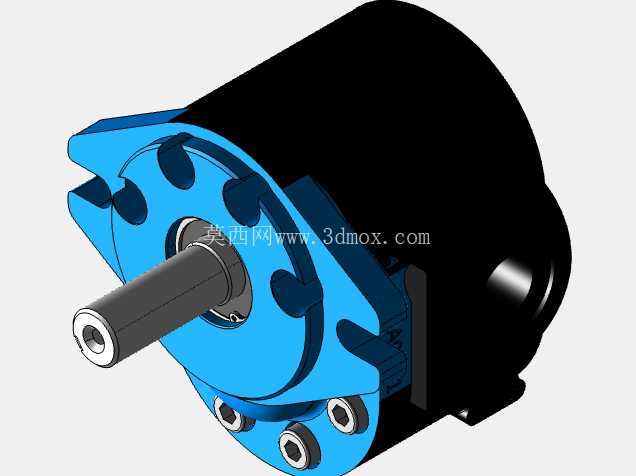

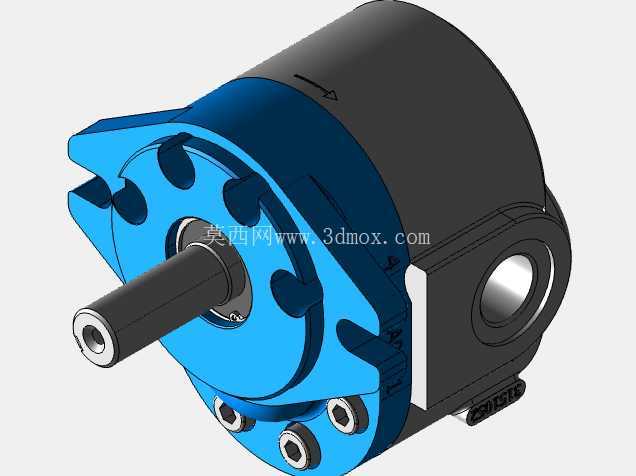

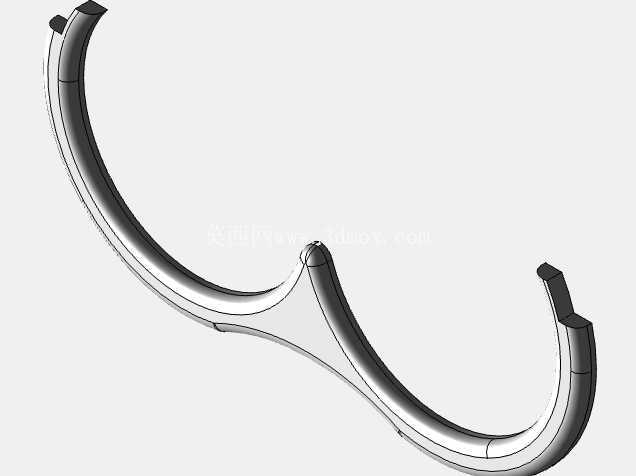

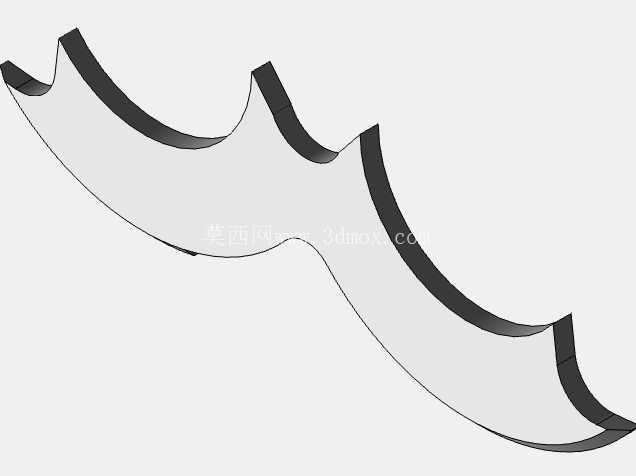

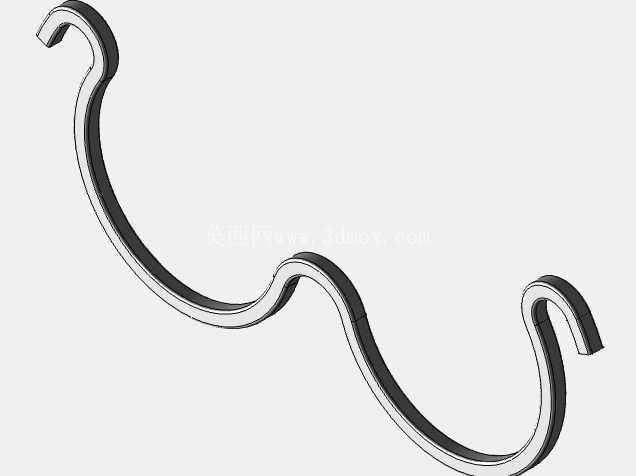

　　这款齿轮泵采用经典外啮合齿轮结构，主要面向低压液压供油回路、小型设备润滑系统、燃油输送单元等场景使用，常见于小型机床润滑回路、农用机械燃油供给、小型液压站辅助供油等工况，额定工作压力覆盖常规低压供油区间，可适配黏度范围较宽的矿物油类介质输送需求。从结构设计来看，泵体采用分体式端盖配合主壳体的布局，主动轴伸出端设置轴封结构避免介质泄漏，进出油口布置在泵体侧下方的安装法兰面上，安装时可直接通过法兰孔对接管路，无需额外加装过渡接头。主动齿轮与从动齿轮的齿形采用渐开线圆柱直齿设计，齿侧间隙控制在合理区间，既保证容积效率，又避免齿轮运转过程中出现卡滞、齿面磨损过快的问题。

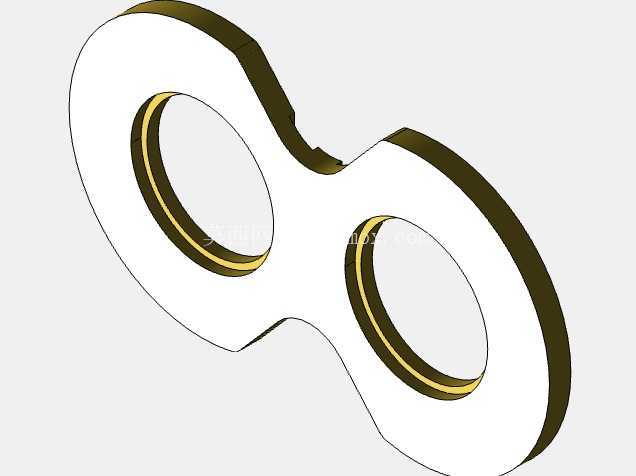

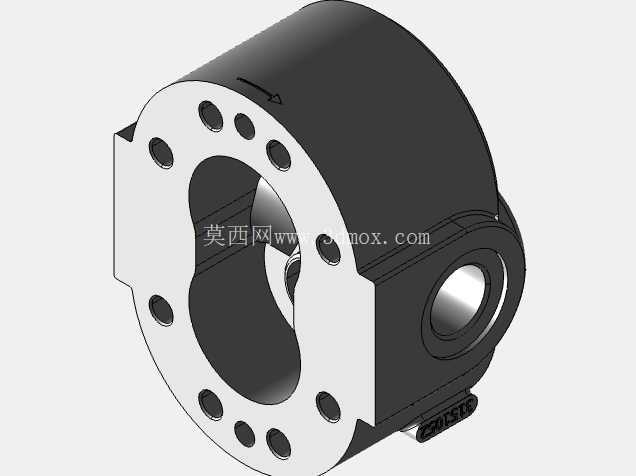

　　泵体内部设置卸荷槽结构，可有效缓解齿轮啮合过程中产生的困油现象，降低运转时的振动与噪声，延长泵内轴承与齿轮的使用寿命。从安装边界来看，这款齿轮泵的主体为圆柱形壳体结构，主动轴伸出长度、轴径尺寸均匹配常规小型泵的安装对接标准，侧方法兰的安装孔位间距符合通用低压齿轮泵的安装尺寸规范，可直接替换同规格的老旧齿轮泵，无需对安装基座、管路接口做额外改造。设计过程中重点考虑了泵体的受力分布，高压侧的壳体壁厚做了局部加强处理，避免长期受压出现壳体变形导致内泄漏增大的问题；端盖与壳体的结合面采用平面密封形式，加工时保证端面平面度要求，无需额外加装密封垫片即可实现可靠密封，减少装配工序与密封件损耗。

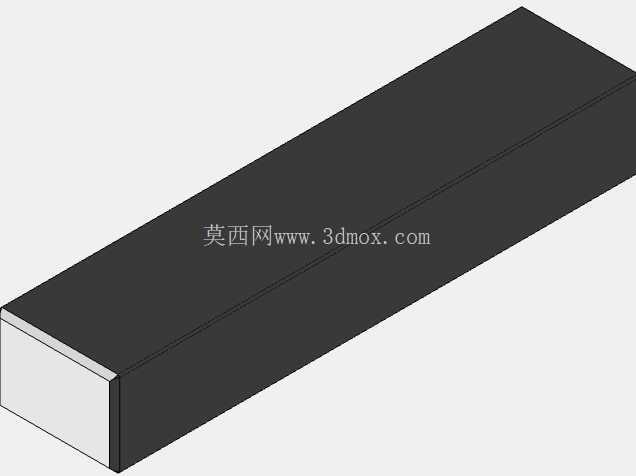

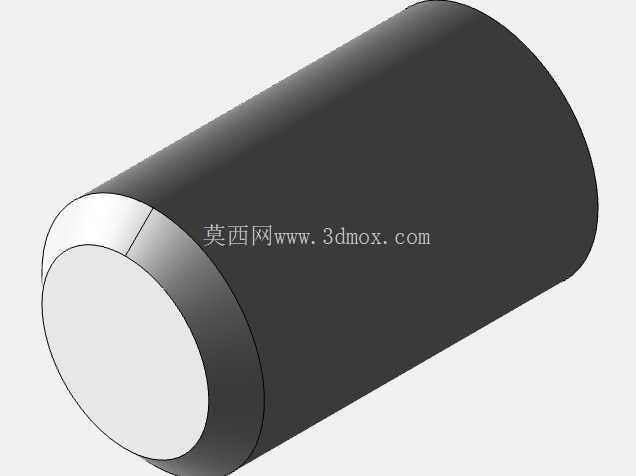

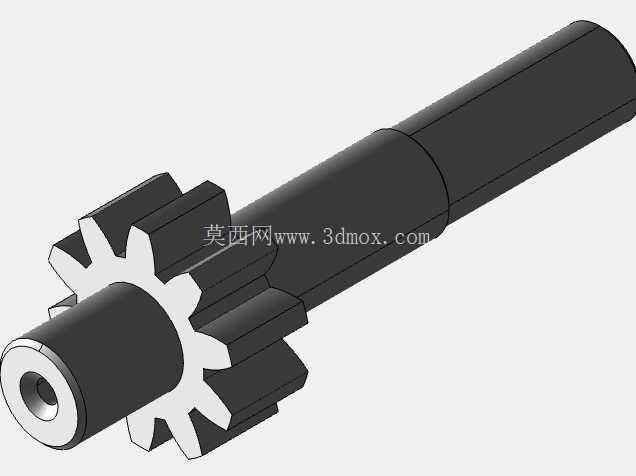

　　齿轮与轴的连接采用键连接传递扭矩，轴的支撑部位采用滑动轴承结构，依靠泵输送的介质实现自润滑，无需额外设置润滑管路，简化了整体结构。进出油口的通径尺寸匹配常规低压管路的连接规格，介质进入泵腔后可快速填充齿轮齿槽，保证泵的自吸性能满足常规安装高度下的使用要求，启动前无需额外灌泵即可快速建立压力。
