汽车扳机类零部件装配结构设计

　　在汽车零部件的配套设计体系里，这类扳机结构件往往承担着操作触发、行程限位与状态锁止的复合功能，多数应用在车载功能模块的手动操作端，比如舱体解锁、备用功能开关、专用改装部件的操作触发位，区别于常规的电子按键触发结构，纯机械扳机的可靠性优势非常明显，在低温、强振动、多尘的车载复杂工况下，不会出现触点氧化、信号失灵的问题，所有动作传递都通过刚性结构完成，触发反馈清晰，操作行程的容错区间也更适配车载场景下的盲操作需求。

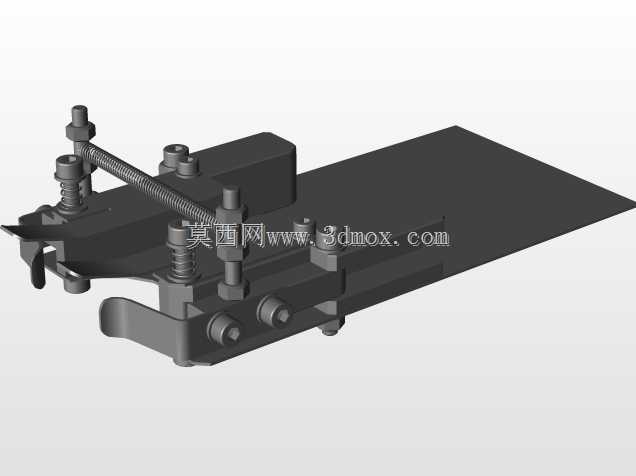

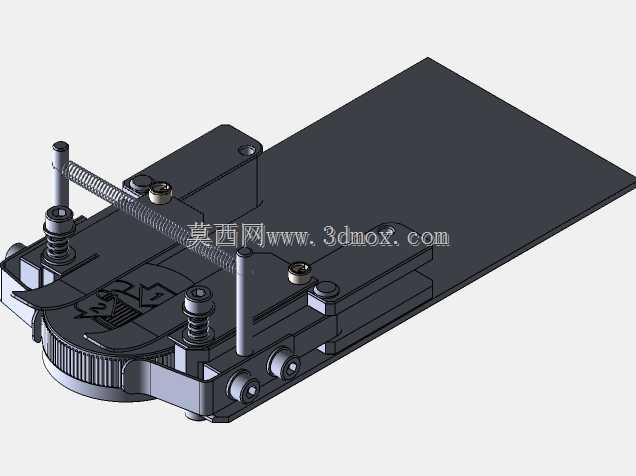

　　从结构布局来看，整个组件以一块平整的金属安装基板作为承载基准，基板的平面度公差控制在0.1mm以内，保证后续安装到车载对应工位时，不会因为基面翘曲导致内部运动件卡滞。基板前端集成了扳机的旋转铰接位，铰接轴采用过盈配合压装在基板的支耳上，支耳位置设计了加强筋结构，避免频繁扳动操作带来的支耳变形，扳机的操作面做了圆弧过渡处理，边缘倒R1.5的圆角，操作时不会出现锐边割手的问题，扳机的旋转行程通过基板上的限位凸台来限定，总行程控制在15度，既保证足够的操作反馈行程，也不会因为扳动角度过大导致内部弹簧过载失效。

　　扳机的复位功能依靠两根对称布置的圆柱螺旋压缩弹簧实现，弹簧的线径1.2mm，有效圈数6圈，自由状态下的预压缩量设置为2mm，保证扳机在无外力操作时始终保持在初始锁止位置，不会因为车辆行驶过程中的颠簸振动出现误触发。弹簧的导向通过两根垂直固定在基板上的导向柱完成，导向柱与弹簧内孔的间隙控制在0.3mm，既避免弹簧压缩过程中出现偏磨卡滞，也不会因为间隙过大导致弹簧弹出导向位。导向柱顶部设计了限位挡边，弹簧压缩到极限位置时，挡边会承接弹簧的端面压力，避免弹簧出现并圈失效的问题。

　　在扳机的锁止端，设计了可调式的锁紧螺钉组件，螺钉采用细牙螺纹，螺距0.5mm，可以通过旋转螺钉调整锁止面的伸出量，以此适配不同批次配套部件的尺寸公差，调整完成后可以通过螺钉自带的尼龙锁紧圈实现防松，不需要额外增加防松垫片或者点胶处理，后期维护调整也非常方便。整个组件的安装固定通过基板上预留的四个安装孔实现，安装孔位采用沉头设计，装配后螺钉头不会突出基板平面，避免和周边安装的其他部件产生运动干涉，孔位的位置度公差控制在0.05mm，保证和车载安装位的对位精度，不需要现场二次修配即可完成装配。

　　设计过程中特意做了运动件的间隙预留，所有相对运动的部件之间都保留了0.2-0.4mm的活动间隙，考虑到金属部件在高低温环境下的热胀冷缩量，即使在-40℃到80℃的车载工作温度区间内，也不会因为部件膨胀导致运动卡滞。所有外露的金属部件都做了发黑防锈处理，表面粗糙度控制在Ra1.6，既提升了部件的抗锈蚀能力，也避免粗糙表面带来的操作不适感。整个结构没有采用复杂的异形曲面，所有加工特征都可以通过常规的铣削、钻削、冲压工艺完成，加工成本可控，适合批量配套生产，装配过程也不需要专用工装，按照装配顺序依次压装铰接轴、放置弹簧、锁紧固定螺钉即可完成总装，单件装配时间控制在2分钟以内，能够适配流水线的批量装配节奏。

　　从实际使用的验证角度来看，这类结构经过10000次往复扳动测试后，弹簧的弹力衰减率控制在5%以内，铰接位的磨损量小于0.02mm，扳机的操作力始终保持在15-20N的区间，符合车载操作部件的力值设计要求，既不会因为操作力过轻导致误触，也不会因为力值过大导致操作费力。结构上没有易损的非金属部件，全金属的设计方案让整个组件的使用寿命和整车的使用周期保持一致，不需要中途更换维护，大幅降低了后期的运维成本。
