PU型全封闭管材输送加工设备结构

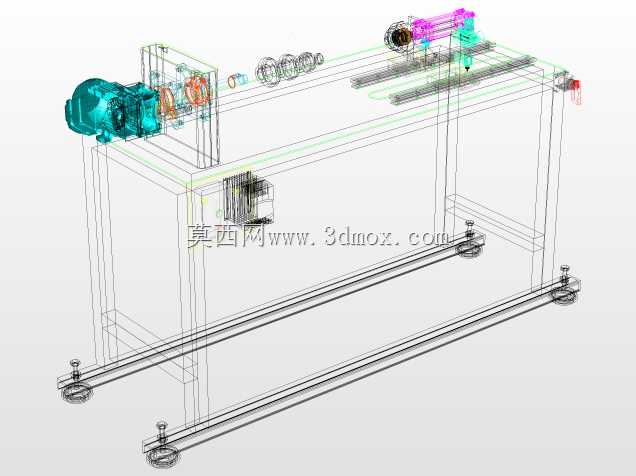

　　这套PU型全封闭结构设备，主要面向PU类管材的定长输送、表面处理及配套加工工序场景，常见于塑胶管材生产车间的后段产线，衔接挤出机出料端与后续裁切、包装工位，替代传统开放式输送结构存在的粉尘落入、管材跑偏、外露传动件易剐蹭操作人员的问题。从结构布局来看，设备采用长条形卧式机架设计，底部配置可调式支撑脚轮，既满足产线布局调整时的短距离移位需求，也可在固定安装时通过调节脚杯高度保证机架整体水平度，避免长距离输送过程中因机架倾斜导致的管材滑移偏移，机架主体采用矩形钢管焊接成型，焊接后做整体去应力处理，再经机加工保证各安装面的平面度公差控制在0.1mm/m范围内，防止后续传动组件安装后出现不同心、运行卡滞的问题。动力端布置在设备一侧，

　　采用减速电机直连传动主轴的结构，传动路径上配置多组同步带轮与导向辊组，所有传动部件均设置在全封闭护罩内部，仅留出管材进出的开口位置，护罩采用薄钢板折弯成型，拼接处做密封处理，既可以阻隔车间内的粉尘、切削液飞溅进入传动区域造成部件磨损，也能避免操作人员衣物、工具误卷入传动结构引发安全事故。输送台面配置双列平行导向导轨，导轨间距可根据加工管材的直径范围做手动调节，调节结构采用丝杆传动式，两侧导轨同步开合，保证不同规格管材始终处于输送路径的中心位置，导轨表面镶嵌耐磨尼龙衬条，降低管材输送过程中的表面剐蹭，避免PU材质管材表面出现划痕影响成品外观质量。设备中部设置可移动的加工工位滑台，滑台同样沿平行于输送方向的导轨做往复运动，

　　滑台的驱动采用同步带传动，行程范围覆盖常规管材的加工长度区间，滑台上可根据工序需求加装印字、探伤、表面涂层喷涂等功能模块，全封闭的护罩结构也可以为这类附加功能模块提供稳定的工作环境，比如喷涂工序中可以减少外界气流对涂层均匀度的影响，印字工序中避免粉尘落在管材表面导致印字脱落。从安装边界来看，设备整体长度适配常规6米定长管材的加工需求，宽度控制在1.2米以内，高度符合人体工学操作高度，操作人员站在设备侧面即可完成管材上下料、参数调节、日常维护等操作，不需要额外搭建操作平台。设备的进料端设置导向喇叭口，方便挤出机出料的管材顺利导入输送路径，出料端配置承接托辊，避免管材导出时因自重下垂产生弯折变形。在设计思路上，

　　这套结构优先考虑了PU管材材质偏软、表面易划伤的特性，所有与管材接触的部件均采用非金属软质材料做接触面处理，传动速度可根据挤出机的出料速度做无级调节，保证输送速度与挤出速度匹配，避免管材出现堆料或者拉细变形的问题。同时全封闭结构的设计也降低了设备日常维护的频次，传动部件全部内置在护罩内，仅需要定期通过预留的注油口做润滑保养即可，不需要频繁清理外露传动件上堆积的车间粉尘，适配塑胶加工车间多粉尘、有少量挥发物的生产环境。设备的机架底部预留了地脚螺栓安装孔，在长期固定工位使用时，可以通过膨胀螺栓将设备与地面固定，进一步提升高速运行时的稳定性，减少振动带来的输送精度偏差。滑台的移动位置配置了行程限位开关，避免滑台超程运行造成结构碰撞，所有电气线路均沿机架内部的布线槽布置，外部无裸露线缆，既符合车间安全规范，也减少了线缆被物料剐蹭破损的风险。
