实验室真空性能测试装置结构设计

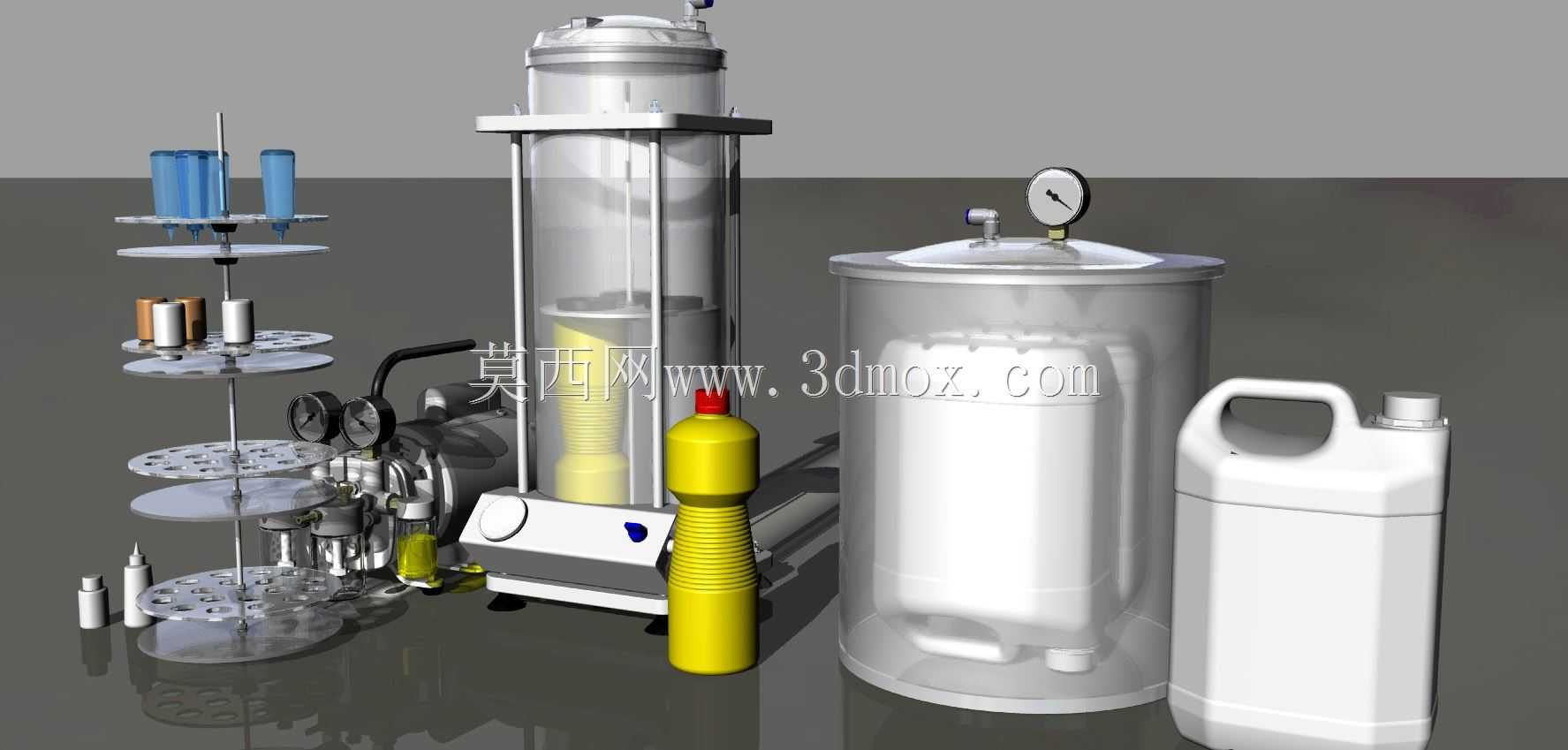

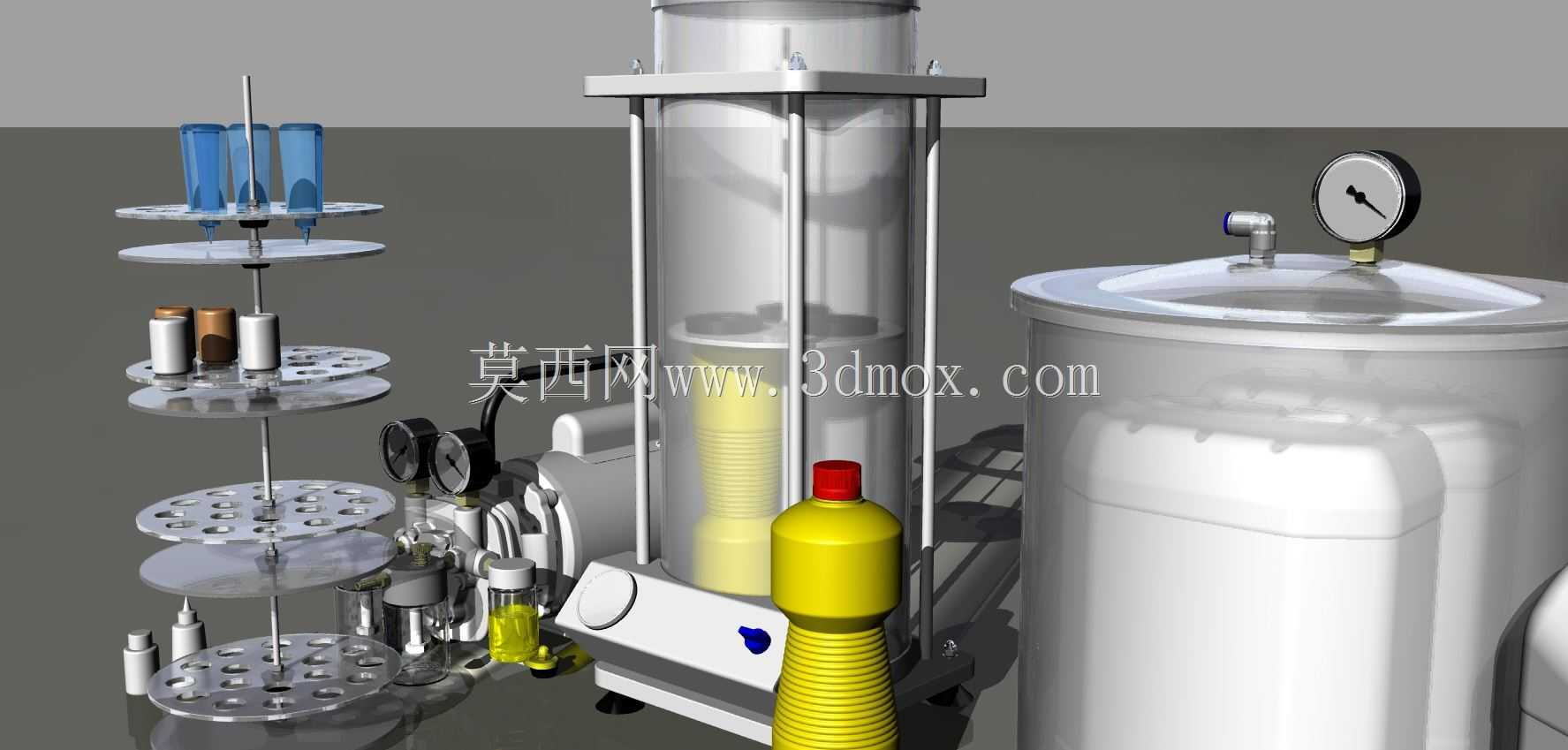

　　这套装置主要面向实验室小批量试样的性能验证场景，在材料密封性能测试、小型元器件真空耐受度检测、低气压环境模拟实验中都能用到，日常放置在理化实验室的中央实验台即可使用，不需要额外做地基固定，整体占地宽度控制在1.2米以内，纵深0.8米，最高处的立式罐体顶端距离台面高度为1.1米，预留出的操作空间足够实验人员站在正面完成试样装夹、参数调节、管路对接的全套操作，不会出现操作干涉的问题。从结构布局来看，装置采用模块化分区设计，左侧的多层置物架用来放置待测试样、取样容器以及配套的密封接头，层板上开有均匀排布的通孔，既可以用来插放试管类容器，也能通过扎带固定小型管路接头，层架采用不锈钢圆管做支撑立柱，每层高度可以根据试样尺寸灵活调整，

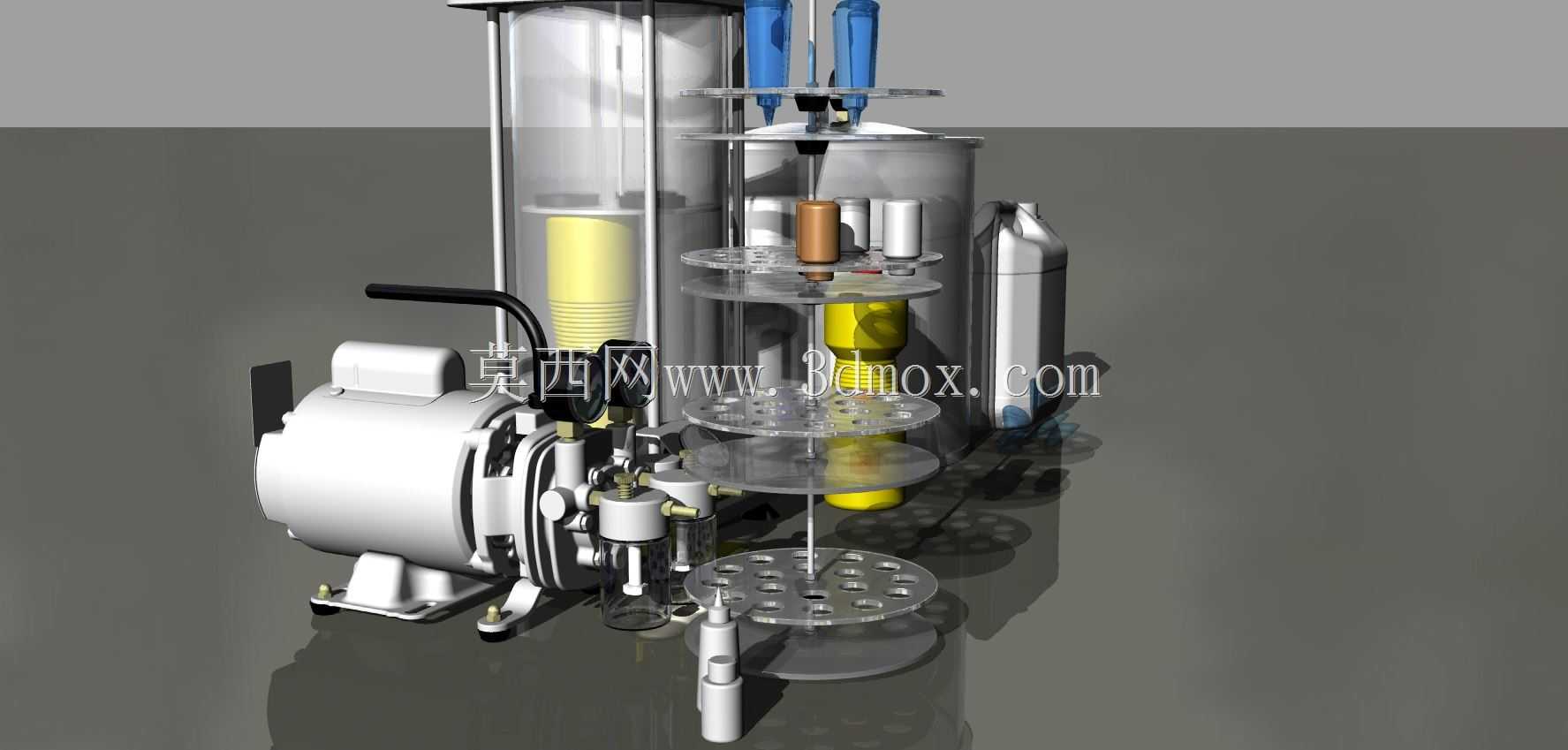

　　适配不同规格的测试件。中间的立式透明罐体是核心的真空腔室，采用透明有机玻璃材质做筒体，上下端用铝合金法兰做密封压接，外部加设三根竖向的不锈钢支撑杆做结构加强，既保证腔室的承压能力，又能让实验人员直观观察内部试样在真空环境下的状态变化，罐体底部和真空发生单元直接连通，减少管路弯折带来的压力损失。右侧的卧式密封罐体是真空缓冲储腔，主要用来稳定系统真空度，避免真空发生单元启停时造成腔室内压力波动，罐体顶部安装的压力表实时显示腔室内的实时压力值，旁边预留的快插接头可以外接额外的检测传感器，拓展温度、湿度等多参数同步检测的功能。真空发生单元布置在立式罐体的下方位置，和两个罐体之间通过硬管加密封接头连接，管路走向全部沿着设备底座的走线槽排布，

　　不会出现管线杂乱外露的问题，底座上预留的安装孔位可以把整套装置固定在实验台面上，避免搬运或者操作过程中出现移位。设计过程中优先考虑了操作的便捷性，所有的调节阀门都布置在装置正面距离台面0.4到0.6米的高度区间，正好对应人站立操作的手部舒适区域，不需要弯腰或者抬手就能完成阀门开闭、压力调节的操作；试样放置区域的层架边缘做了圆弧过渡，避免操作时磕碰划伤；黄色的积液瓶布置在真空发生单元的侧方，用来收集测试过程中产生的冷凝液或者杂质，瓶身采用快拆结构，不需要工具就能完成拆卸清理。在密封结构的设计上，所有法兰连接位置都预留了密封槽，搭配O型密封圈实现静密封，活动接头部位采用双卡套密封结构，保证整个系统在极限真空度下不会出现泄漏，

　　整套装置的压力测试范围覆盖常规实验室的低气压测试需求，既可以完成恒定真空度下的长时间性能保持测试，也能通过阀门调节实现不同压力梯度下的性能变化测试。安装时只需要将装置平稳放置在水平台面上，连接好电源和外接排气接口就能投入使用，不需要复杂的调试过程，各个功能模块之间采用标准快接接口连接，后期如果需要更换不同容积的真空腔室，或者升级真空发生单元的功率，只需要拆卸对应位置的连接螺栓就能完成模块替换，不需要对整体底座结构做改动。装置侧面预留的拓展接口可以对接不同规格的测试夹具，用来适配电子元器件、包装材料、小型机械零部件等不同类型试样的测试需求，不需要额外制作转接工装就能快速切换测试项目。
