兽用疫苗存储包装盒结构设计

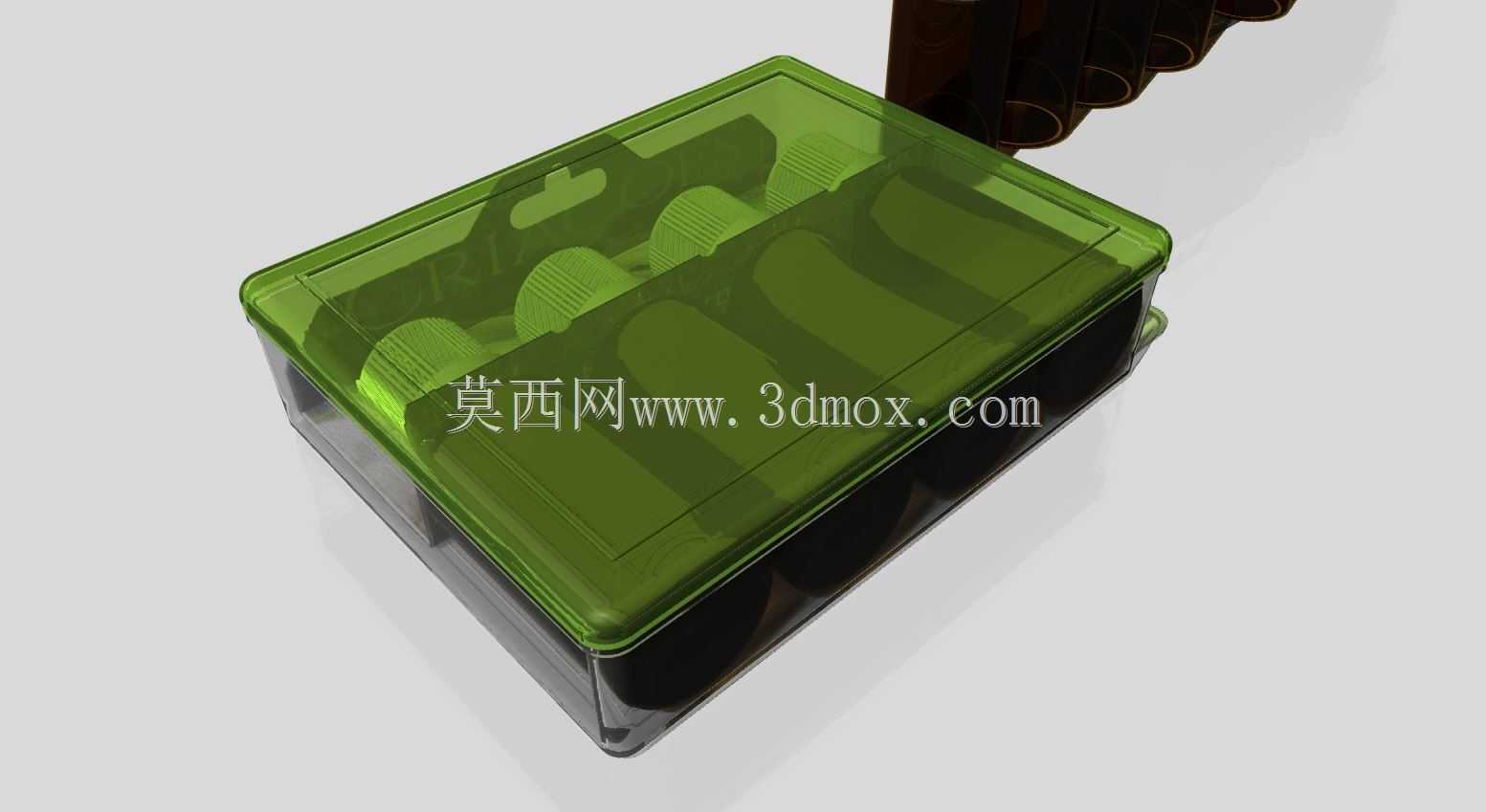

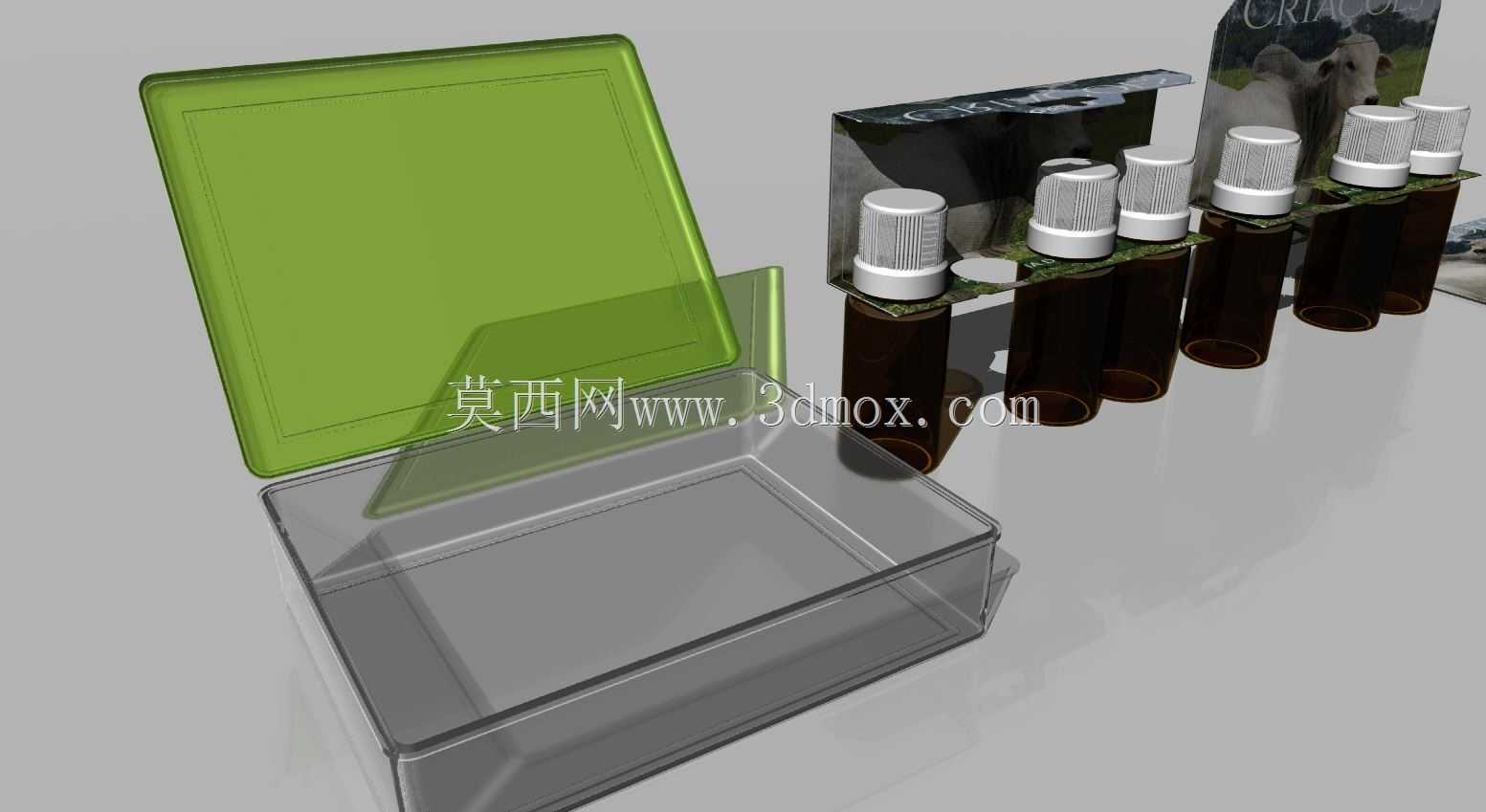

　　这款兽用疫苗存储包装盒的设计，最初是针对基层畜牧防疫场景的实际痛点展开的——一线防疫人员下乡开展牛只免疫工作时，零散携带的西林瓶疫苗容易因颠簸碰撞出现瓶身碎裂、胶塞松动漏液的问题，同时配套的疫苗说明书、免疫登记卡也容易在携带过程中遗失，常规的硬质保温箱体积过大，不适合山地、散养户这类需要徒步进入的作业场景。设计时首先确定了盒体的基础功能边界：单盒需要容纳8支标准10ml兽用西林瓶，同时预留独立的纸质资料存放区，整体闭合后的外形尺寸控制在220mm×150mm×65mm，能够直接放入防疫人员的常规作业挎包，不会占用过多携带空间。盒体采用翻盖式结构，盒盖与盒身通过一体成型的薄壁塑料铰链连接，省去了额外的金属合页配件，既降低了装配成本，

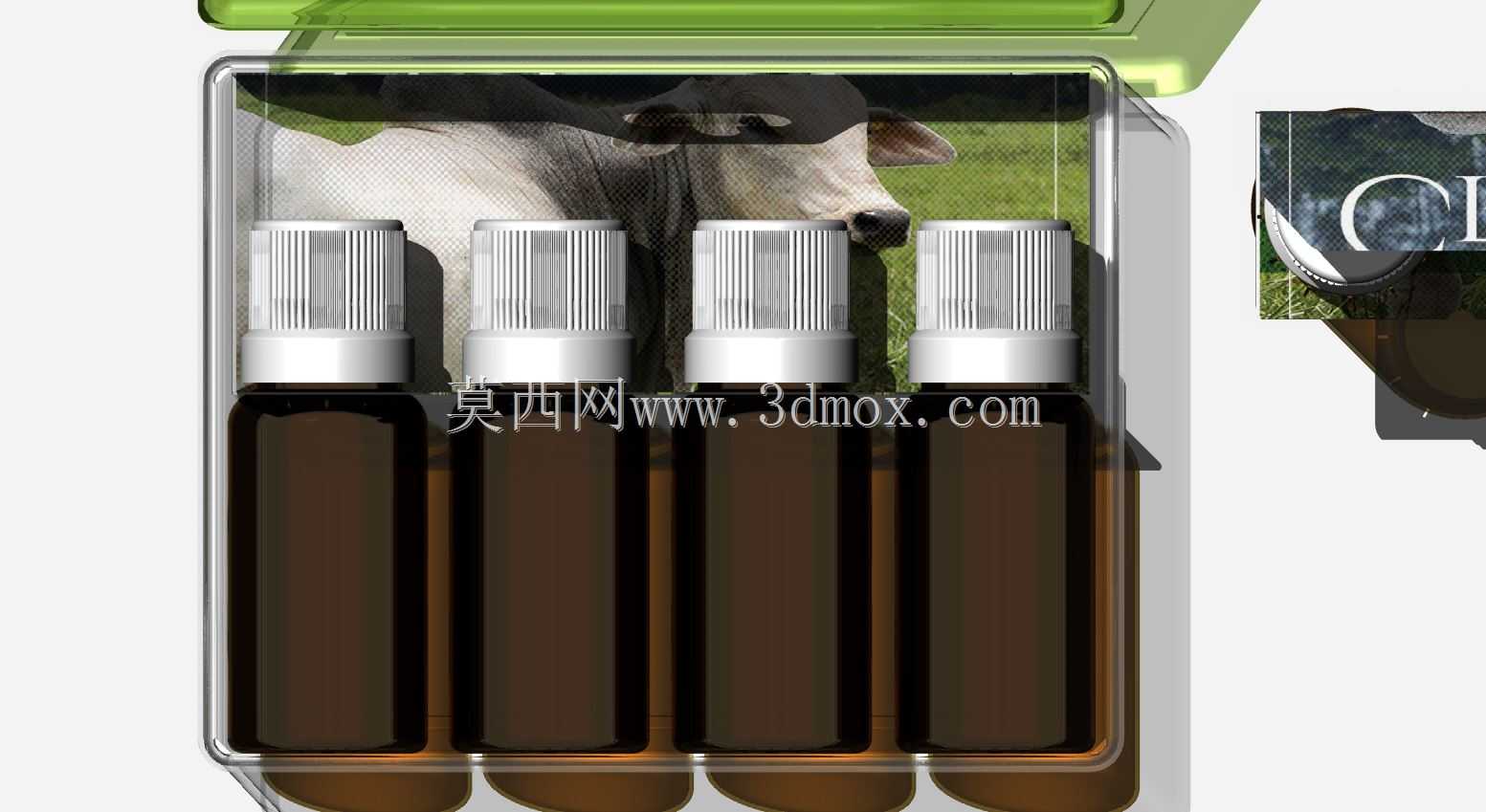

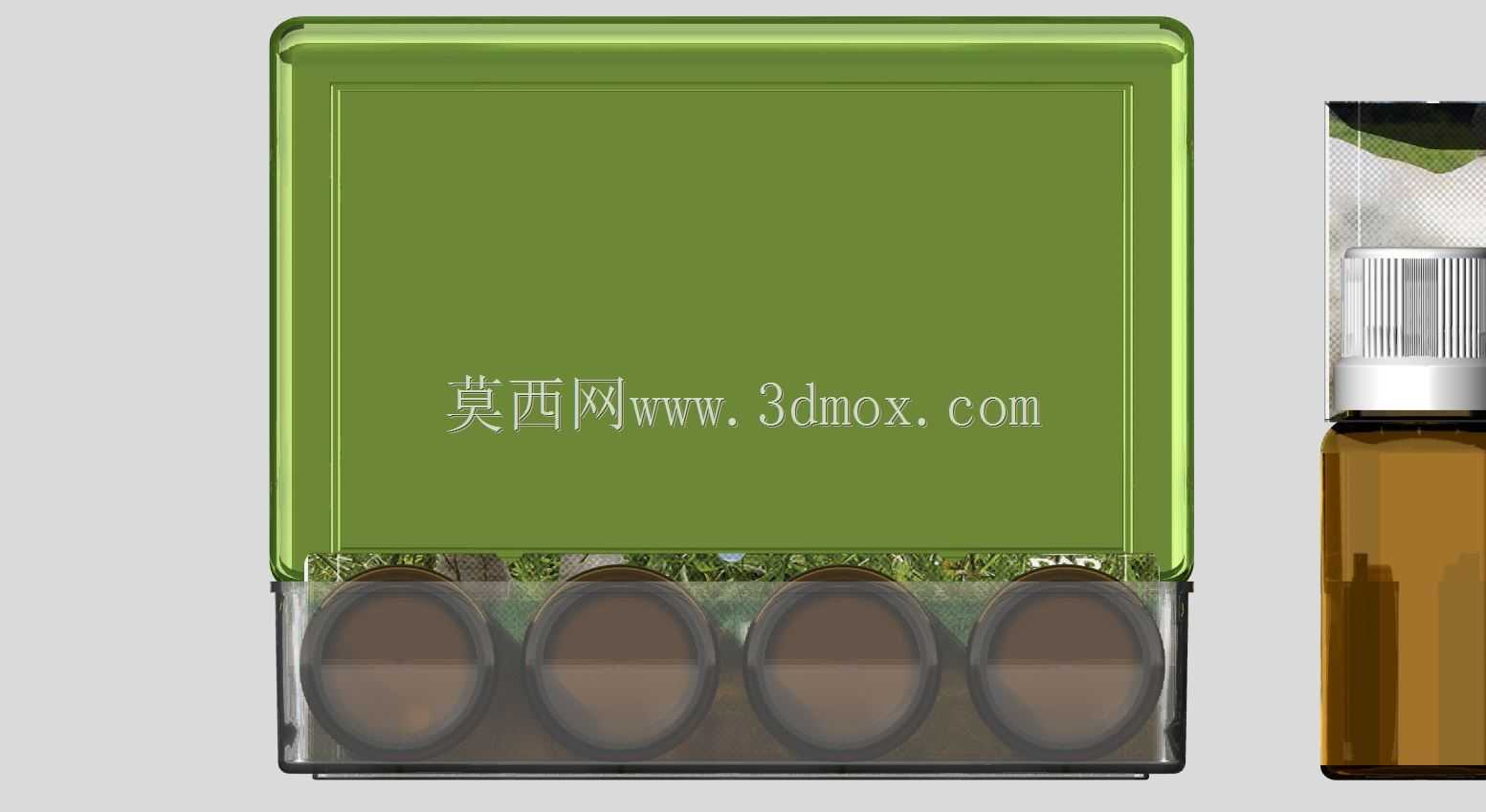

　　也避免了金属部件在潮湿养殖环境下生锈污染内容物的问题。盒身内部的瓶位固定区做了独立的卡槽设计，每个卡槽的内径与西林瓶的瓶身外径做0.3mm的过盈配合，卡槽深度达到瓶身高度的三分之二，即使盒体从1.2米的高度自由跌落至硬质地面，内部的西林瓶也不会从卡槽中脱出，瓶身之间预留2mm的间隙，避免运输过程中瓶身互相碰撞产生裂纹。考虑到户外作业时的开合便利性，盒盖的扣合结构采用了侧边弹性卡扣，单手即可完成开合操作，不需要额外的锁具，卡扣的扣合行程设计为3mm，既保证闭合后不会因颠簸自行弹开，也不会因为扣合过紧导致戴防护手套时难以开启。盒盖内侧做了1mm深度的凹槽区域，专门用来放置疫苗说明书、免疫标识贴纸这类纸质资料，凹槽边缘做了0.

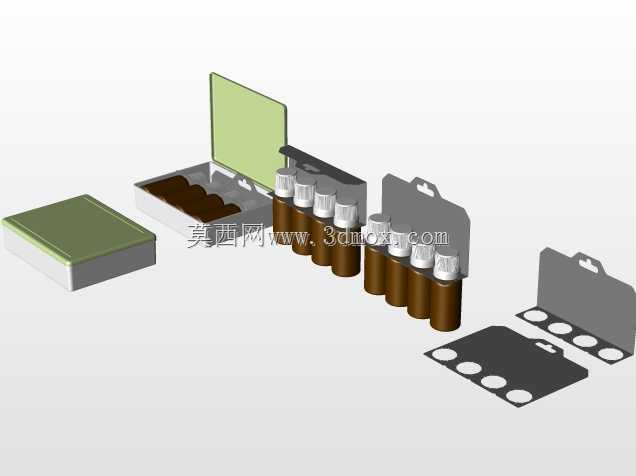

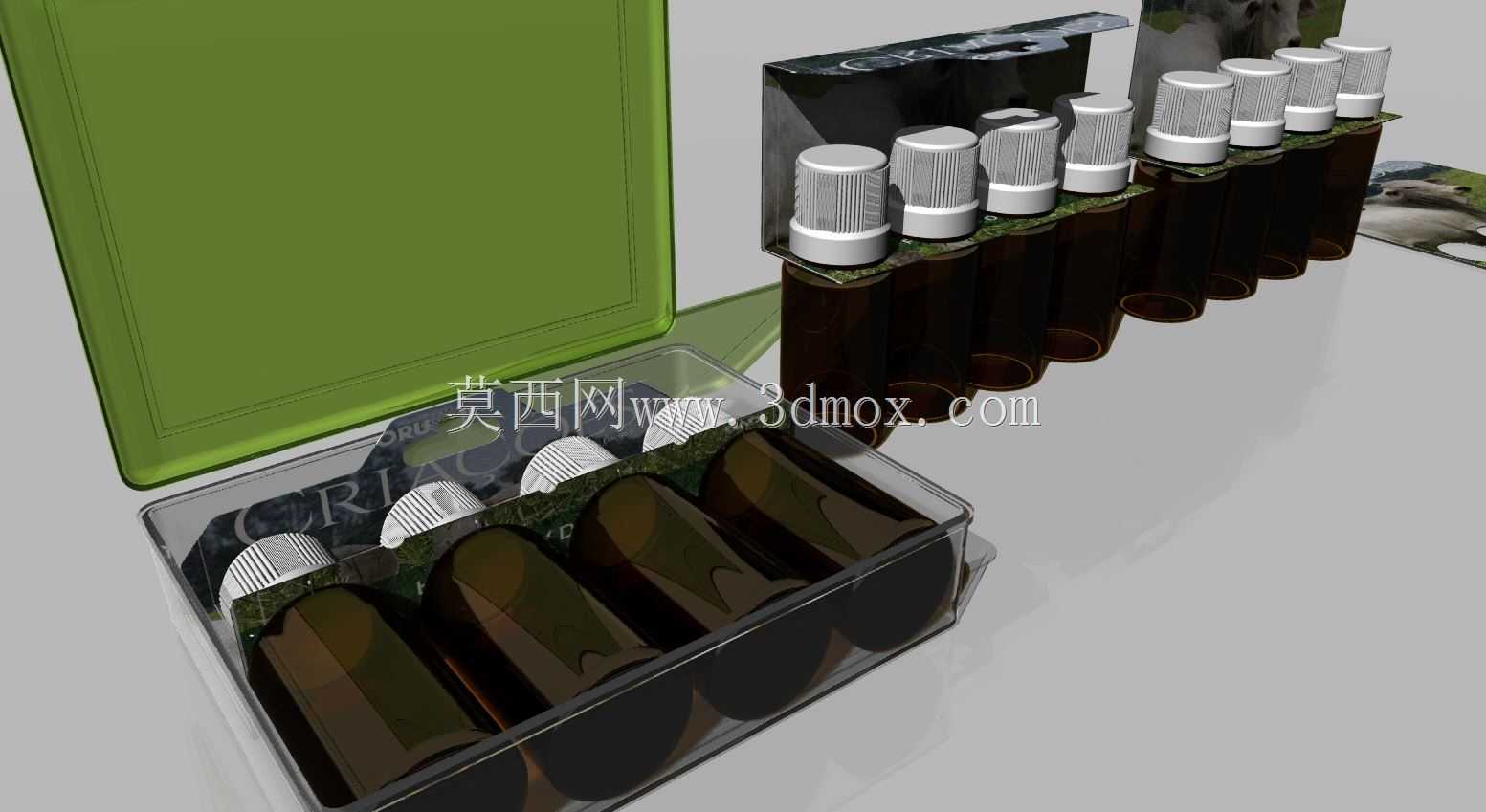

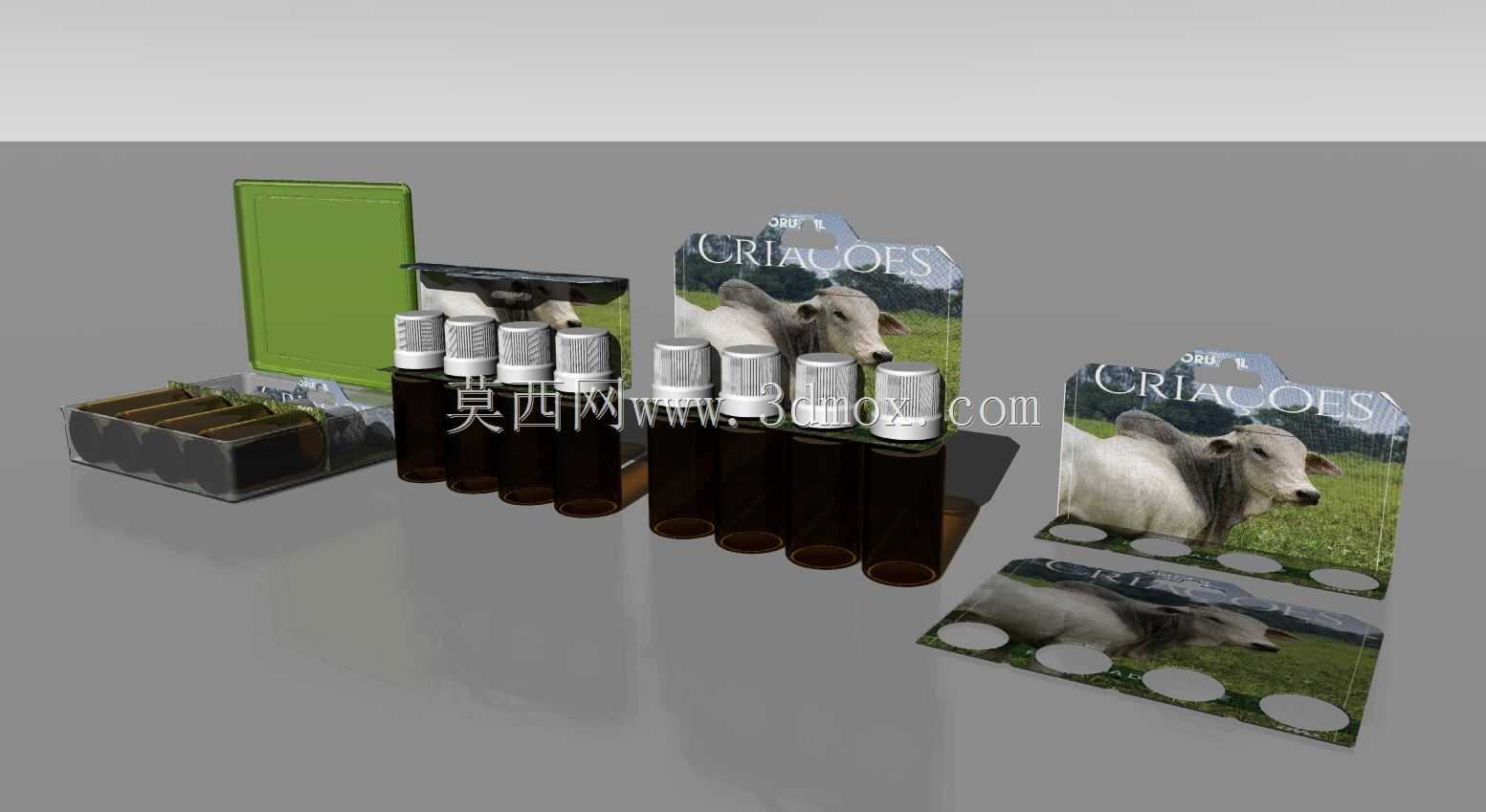

　　5mm高的挡边，避免盒体倾斜时资料滑落至瓶位区被瓶身刮破。配套的疫苗吸塑包装卡设计，是为了满足未拆封疫苗的整组收纳需求，卡纸上的固定孔位与西林瓶的铝盖颈部尺寸匹配，能够将4支疫苗固定为一组，既可以整组放入盒内存储，也可以单独取出作为临时展示载体，适配兽药经销点的陈列需求。整个盒体的壁厚设计为1.8mm，转角处全部做R2mm的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时也减少了使用过程中尖锐边角划伤操作人员的风险。盒体的外表面没有做多余的装饰纹理，保持光滑的注塑面，方便使用后进行擦拭消毒，能够重复使用，降低基层防疫的耗材成本。在安装边界的考量上，这款包装盒不需要额外的固定支架，既可以单独放入冷链包内配合冰袋使用，

　　也可以多个堆叠放置在乡镇兽医站的常温存储柜内，堆叠时盒盖表面的四个边角做了1mm高的定位凸点，与下方盒身底部的凹槽对应，堆叠五层也不会出现滑落偏移的问题。设计过程中还特意规避了常规塑料包装盒容易出现的盖合错位问题，盒身与盒盖的配合面做了1.5mm高的止口结构，盖合时能够自动导向定位，不会出现盒盖偏移扣不严的情况，止口处预留0.1mm的间隙，即使盒体在低温环境下出现轻微的冷缩变形，也能够正常开合。
