注塑生产线配套工件输送接驳装置

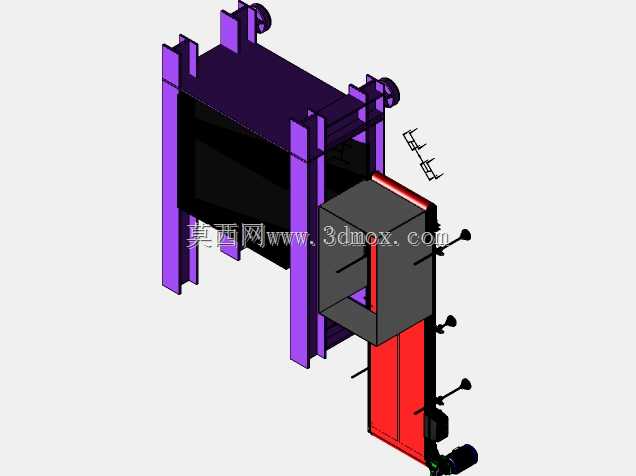

　　这套输送装置主要对接注塑机出料端，解决注塑成型后工件从模区到后续工序的自动转运需求，常见于3C外壳、家电塑料件、汽配注塑件的生产车间布局中，替代传统人工取件周转的模式，避免刚脱模的高温工件造成操作人员烫伤，同时减少人工取件过程中对工件表面的磕碰划伤，稳定生产节拍。从结构设计来看，装置采用立式框架搭配倾斜输送段的组合形式，立式框架部分可直接贴合注塑机定模板侧的安装面布置，无需额外占用过多车间横向通道空间，适配多数卧式注塑机的出料口高度范围，安装时仅需通过底部地脚螺栓与车间地面固定，框架上部预留的连接耳位可与注塑机机身做辅助硬连接，降低设备运行过程中的共振偏移。倾斜输送段的角度经过适配设计，

　　刚好承接注塑机开模后掉落或由机械手取出放置的工件，输送面采用防滑耐磨的带面结构，可承载单个重量在5kg以内的注塑件，带速可根据上游注塑机的成型周期做对应调整，保证工件不会在输送面堆积滑落。装置侧面布置的调节手柄分别对应输送段张紧度调节、侧边导向栏宽度调节功能，张紧结构采用螺杆张紧形式，日常维护时无需拆解主体框架，仅通过旋转手柄即可调整带面张紧力，避免带面打滑跑偏；侧边导向栏可根据不同尺寸的注塑件调整开合宽度，防止工件在输送过程中从侧边掉落，适配多规格产品的快速换产需求。设备的动力单元布置在倾斜段下端的防护壳内部，与输送面做物理隔离，避免注塑生产过程中产生的塑料碎屑、脱模剂雾气侵入动力部件，延长核心部件的使用寿命。从安装边界来看，

　　装置整体横向占用宽度不超过对应注塑机的机身宽度，纵向伸出长度可根据后续工序的接驳位置做定制调整，常规配置下伸出长度在1.2米到1.8米区间，可直接对接后续的工件冷却工位、剪浇口工位或者料箱，无需额外增加中转接驳台。设计过程中充分考虑了注塑车间的实际工况，框架主体采用型材拼接结构，整体刚性满足长期连续运行的要求，所有外露的边角都做了倒钝处理，避免操作人员巡检时发生剐蹭，输送面下方预留的碎屑收集槽可承接输送过程中掉落的塑料碎屑、浇口余料，日常清理时仅需抽出收集槽即可完成清洁，减少设备维护的工作量。在实际生产线布局中，该装置可与卧式注塑机、三轴取件机械手形成连贯的自动化出料单元，当注塑机完成开模动作后，

　　机械手将成型工件从模腔内取出放置到该输送机的接料端，输送装置自动将工件输送至下游工位，整个过程无需人工干预，可适配120吨到350吨锁模力区间的常规卧式注塑机，覆盖绝大多数民用塑料注塑件的生产场景。针对不同的工件特性，输送面还可根据需求更换为耐高温带面或者防静电带面，前者适配刚脱模温度较高的工程塑料工件，后者适配带有静电吸附要求的精密电子塑料件，无需改动主体框架结构即可完成适配，降低产线升级的改造成本。
