赛车用滚压钢坯轮辋结构设计

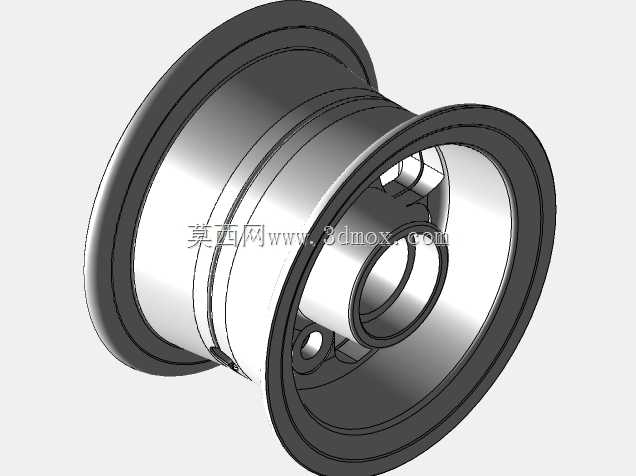

该轮辋结构主要面向小型竞速赛车、改装滑板车等轻量化行走机构场景，作为行走系统的核心承载构件，需要同时兼顾径向载荷承受、周向传动扭矩传递以及高速转动下的动平衡性能。从结构设计逻辑来看，整体采用轮辐与轮辋一体滚压成型的钢坯加工思路，轮缘位置做了双层卷边强化处理，能够应对车辆过弯时产生的侧向冲击力，避免轮缘受侧向挤压出现变形失稳的问题。轮辐部分采用三辐式镂空减重设计，每处辐条上预留的安装孔位用于和轮毂轴承座做螺栓连接，这里需要注意初始设计的轴承安装孔尺寸存在偏差，实际加工装配时需要将轴承孔尺寸做小幅收窄处理，保证轴承压装后具备足够的过盈量，避免高速转动下轴承出现外圈跑圈的故障。从安装边界来看，轮辋的轴向宽度适配常规4英寸宽度的竞速专用轮胎，轮缘的止口尺寸符合小型赛车轮胎的装配公差要求，安装时轮胎胎圈能够完全卡入轮缘止口内部，保证充气后轮胎不会出现脱圈风险。中心轴承孔的同轴度是整个零件加工的核心管控项，设计时要求中心孔与轮辋外圆的同轴度公差控制在0.05mm以内，否则车辆高速行驶时会出现明显的轮端抖动，影响操控稳定性。辐条上的三个安装孔采用等分圆周排布，孔位的位置度公差需要控制在0.1mm以内，保证和轮毂法兰对接时螺栓能够顺利穿入，不会出现强制装配导致的附加应力。实际应用场景中，这类钢坯滚压轮辋相比铸造轮辋具备更好的抗冲击韧性，在场地赛车遇到路面颠簸、飞跳落地的工况时，不会像铸造件那样出现脆性断裂的问题，同时镂空的辐条设计能够有效降低轮端的转动惯量，提升车辆的加速响应性能。设计过程中还需要考虑轮辋的通风散热需求，辐条之间的镂空通道能够在车轮转动时形成导流气流，带走刹车系统工作产生的热量，避免长时间制动下刹车过热出现制动力衰减的问题。轮辋表面的过渡位置全部做了圆角处理，避免应力集中导致的疲劳开裂，尤其是辐条和轮辋本体连接的位置，圆角半径不小于3mm，能够分散轮辋承受冲击时的应力峰值，提升零件的疲劳寿命。
