夹式摩托车车把固定连接结构

这类夹式车把固定结构，主要适配跨骑式摩托车、复古改装自行车的车把加装场景，日常多用于车把附属配件的安装固定，也可作为车把分段拼接的连接载体，解决传统一体式车把改装时配件位置调整受限、加装件固定不牢的问题。从实际使用场景来看，该结构常被用于固定车把后视镜、手机支架、辅助控制开关等外置部件，不需要在原车车把上打孔焊接，通过抱夹的抱紧力实现锁紧，不会破坏原车车把的结构强度，适配外径22mm到28mm区间的常规金属车把，覆盖市面上绝大多数民用摩托车、通勤自行车的车把尺寸规格。

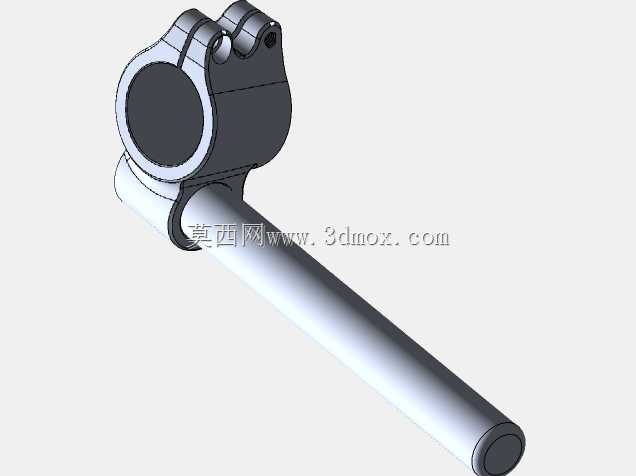

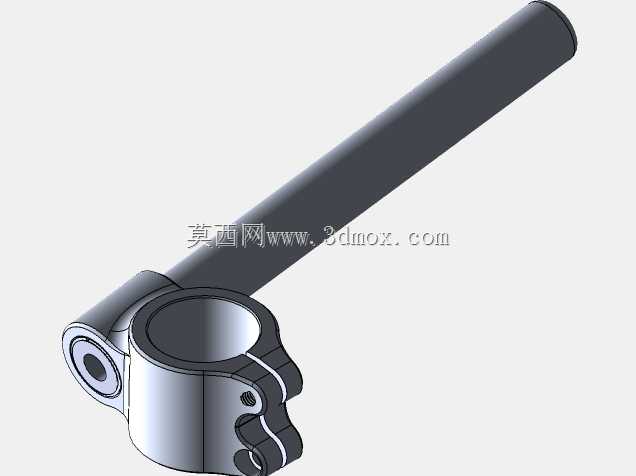

设计上采用对开式抱夹结构，主体为圆柱形夹持腔，侧面延伸出一体化的杆状安装位，夹持腔的开合处设置有螺栓锁紧位，通过拧紧螺栓可调整抱夹的抱紧直径，适配不同公差的车把外径，同时避免锁紧时应力集中导致车把表面压痕变形。延伸的杆状安装位为等径直杆结构，端部做圆角钝化处理，既可以直接作为附加握把的支撑段，也可以在杆身加装其他配套附件，安装边界上，抱夹闭合后的最小外径比车把外径大12mm左右，锁紧螺栓突出夹持体外壁不超过8mm，不会干涉车把原有控制部件的转动行程，比如油门转把、离合手柄的转动范围不会被该结构遮挡。

从结构受力角度考虑，抱夹的夹持腔内壁做了微糙面处理，增大与车把金属表面的静摩擦力，锁紧后可承受不低于150N的径向拉拽力，满足日常颠簸路况下的使用需求，不会出现加装件移位、松脱的情况。延伸杆与抱夹主体采用一体化成型结构，衔接处做了圆弧过渡加强，避免应力集中导致的连接处断裂，杆身的直线度公差控制在0.1mm/m以内，保证加装附件的安装基准平整。实际安装时，只需要松开锁紧螺栓将抱夹套入车把目标位置，调整好延伸杆的朝向角度后拧紧螺栓即可完成固定，不需要额外的焊接、粘接工序，拆装调整都十分便捷，适合车辆改装、售后配件加装的场景使用，也可作为非标代步车辆车把连接结构的设计参考，建模时还原了夹持间隙、螺栓沉孔、过渡圆角等细节，可直接用于结构验证、3D打印样件制作或者机加工生产的参考。
