卡车负载约束用棘轮系紧结构

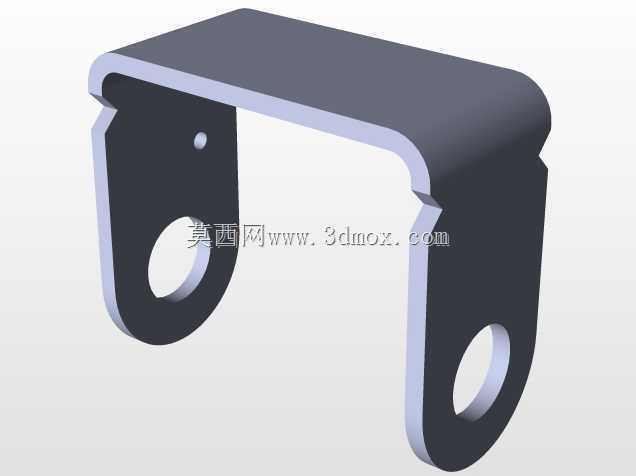

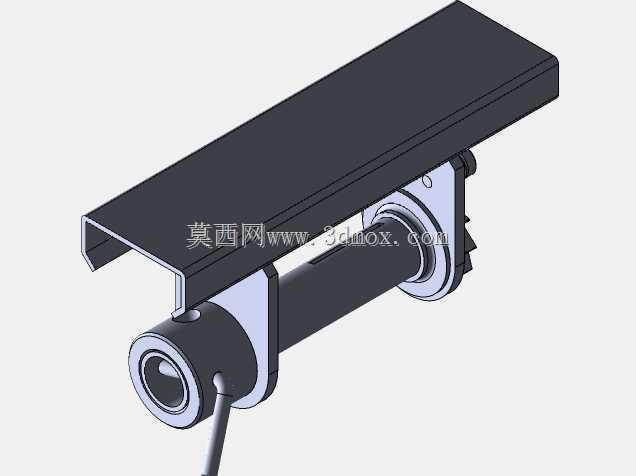

　　这套棘轮系紧结构主要面向轻型商用车辆的货箱负载固定场景，适配皮卡、小型载货卡车的货箱边梁安装需求，日常作业中主要承担货箱内零散货物、托盘载具、工程机具的捆绑锁紧功能，避免车辆在颠簸路面行驶、急加减速、转弯变道时出现货物滑移、倾翻甚至掉落的风险，是货运场景里保障运输安全的核心功能部件。从结构设计逻辑来看，整个组件采用模块化集成思路，将棘轮锁止机构、卷筒、安装支架、导向护板整合为一个独立总成，不需要在货箱上做过多复杂的预埋加工，仅需通过支架上的预留安装孔配合螺栓即可完成固定，安装边界适配市面上多数轻型货箱的边梁型材尺寸，卷筒的有效收卷长度能够覆盖常规绑带的收纳需求，不会出现绑带外露拖沓、行驶中剐蹭轮胎或路边障碍物的问题。功能特性上，

　　这套棘轮结构采用单向棘爪锁止设计，锁止齿面做了淬硬处理，能够承受大吨位负载下的反向拉力，不会出现受载后棘爪滑脱、绑带松脱的问题；操作端的扳动结构做了人体工程学适配，操作人员不需要借助额外工具，徒手即可完成绑带的张紧与锁止，解锁时仅需拨动棘爪释放拨杆即可快速松脱，单人即可完成整套货物固定操作，大幅提升装卸货环节的作业效率。设计过程中重点考虑了户外使用的耐候性需求，所有外露金属件都做了对应的表面处理，支架类结构件采用镀锌+喷塑的双层防护，棘轮、棘爪等核心受力件采用发黑防锈处理，能够适应雨水侵蚀、道路盐蚀、高低温交变的复杂户外作业环境，长期使用不会出现锈死、卡滞的问题。导向护板的设计一方面能够对收卷过程中的绑带起到导向作用，

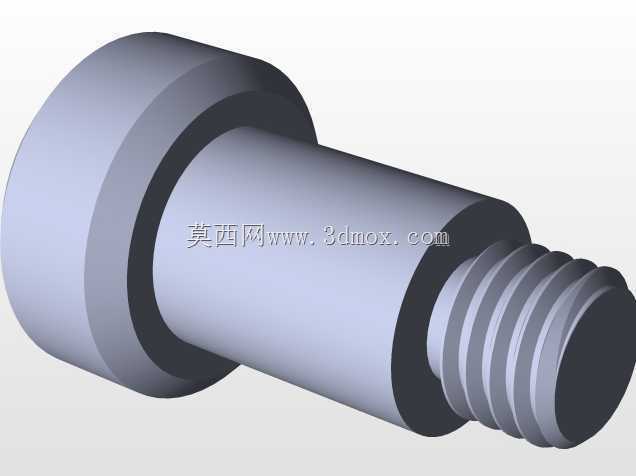

　　避免绑带在卷筒上出现偏缠、卡滞的问题，另一方面也能对内部的棘轮机构起到防护作用，避免货箱内的碎石、杂物掉入棘轮啮合间隙，导致机构卡滞失效。安装时需要注意支架与货箱边梁的贴合面要做平整处理，螺栓紧固时要按照对角顺序逐步拧紧，避免支架出现安装应力导致后续卷筒转动卡滞；卷筒的轴线要尽量与货箱边梁保持平行，偏差角度控制在合理范围内，避免绑带收放过程中出现偏磨，缩短绑带的使用寿命。实际使用场景中，这类棘轮系紧结构通常会在货箱两侧对称布置，配合高强度涤纶绑带使用，单组结构的额定承载能力能够满足多数轻型货运场景的负载约束需求，相比传统的绳索捆绑方式，张紧力可控、锁止可靠性更高，不会出现绳索受载后伸长松脱的问题，同时绑带的收卷收纳更加规整，

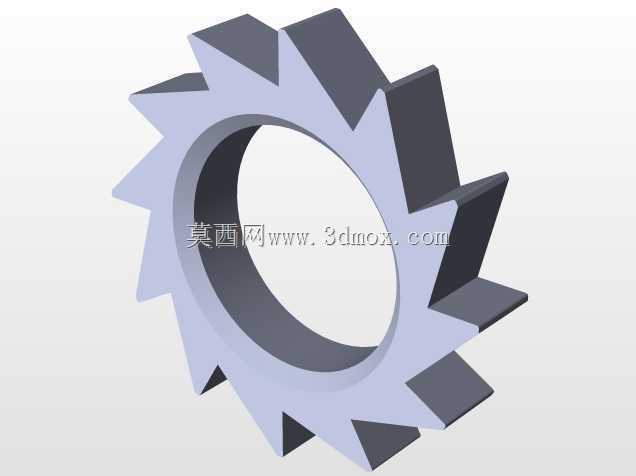

　　不会在货箱边形成杂乱的绳头，影响货箱的正常使用。结构细节上，棘爪与棘轮的啮合齿形采用了非对称设计，承载侧的齿面角度更大，能够更好地承受负载拉力，解锁侧的齿面做了顺滑过渡，解锁时不会出现卡滞；卷筒的表面做了滚花处理，能够增加与绑带之间的摩擦力，避免绑带受拉时出现打滑空转的问题；安装支架上预留了多个不同间距的安装孔，能够适配不同厚度、不同孔位的货箱边梁，提升了组件的通用适配性。
