气动气缸用U形夹销杆端连接结构

　　在气动执行机构的装配体系里，这类U形夹销杆端连接件是气缸输出端与负载端实现铰接传动的核心过渡部件，常见于自动化生产线的工件推料机构、气动夹具的开合驱动端、包装设备的挡料摆臂驱动连接位，但凡需要气缸输出直线往复动作、同时允许负载端存在小角度摆动补偿的工况，都能见到这类结构的应用。它的核心作用是抵消气缸安装轴线与负载运动轨迹之间的微小同轴度误差，避免气缸活塞杆长期承受径向偏载导致密封件过早磨损、杆体弯曲变形，从结构根源上降低气动系统的故障停机概率。

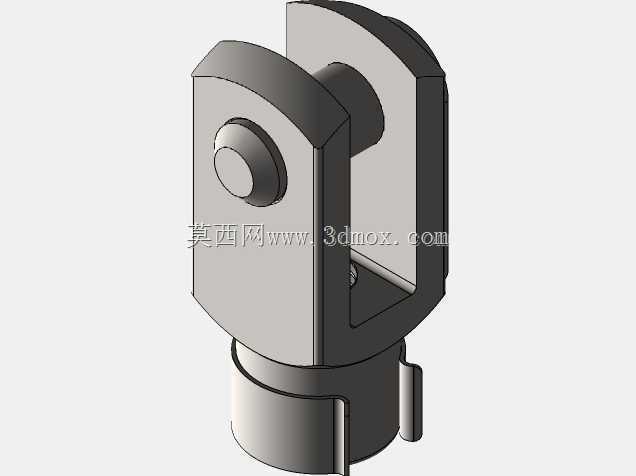

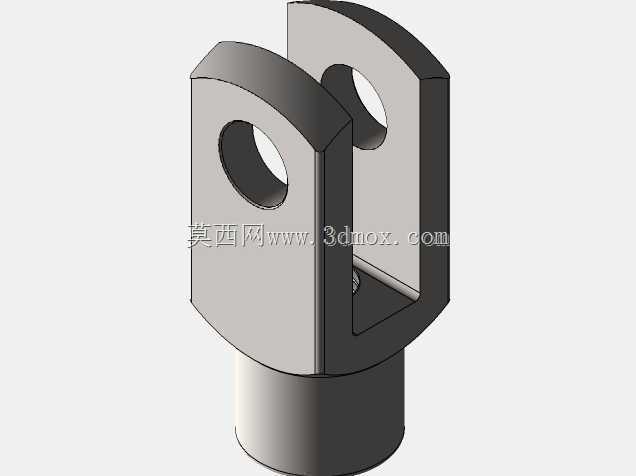

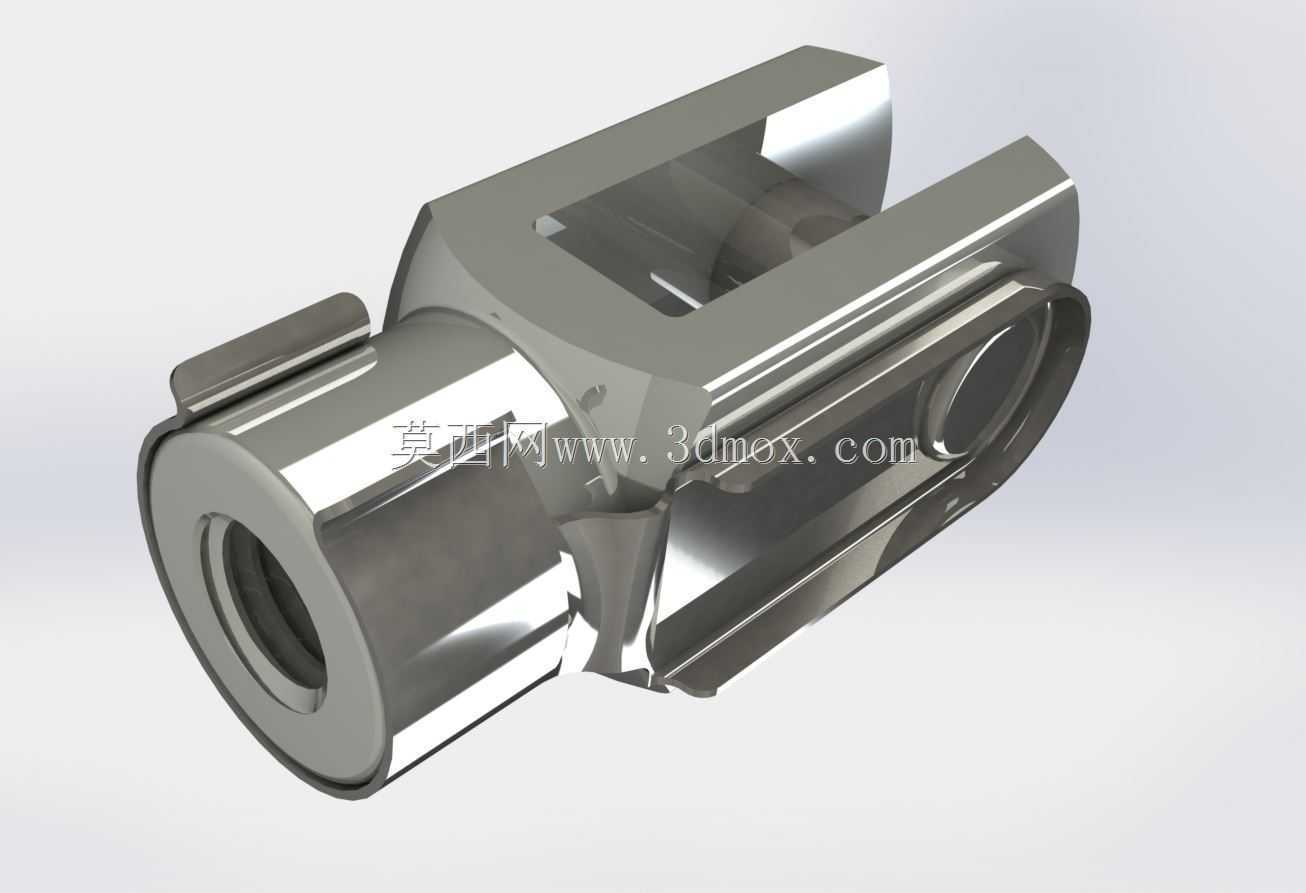

　　从结构设计逻辑来看，这个部件采用一体化机加工成型的主体结构，一端为带内孔的圆柱套接端，内孔尺寸与标准气缸活塞杆端部的外螺纹轴径匹配，装配时可通过螺纹旋合完成与活塞杆的刚性连接，套接端外壁设置的环形卡槽用于安装轴用挡圈，防止连接后出现轴向窜动；另一端为对称开叉的U形夹臂结构，夹臂上同轴加工有销轴安装孔，用于穿装圆柱销实现与负载端连接耳的铰接，夹臂的开口宽度适配常规标准厚度的设备连接耳板，销轴孔的公差带选用H7级精度，既保证销轴装配后的转动灵活性，又能控制铰接间隙在合理范围内，避免动作过程中出现过大的回程冲击。

　　设计过程中需要重点考量几个边界条件：首先是套接端的内孔深度，需要保证与活塞杆端部的螺纹旋合长度不小于杆径的1.2倍，确保连接强度足以承受气缸额定输出推力的1.5倍过载不脱扣；其次是U形夹臂的壁厚，需要根据气缸的最大输出拉力做剪切强度校核，夹臂根部的过渡圆角设计为R2-R3，避免应力集中导致长期交变载荷下出现根部断裂；再者是整体的外形安装边界，夹臂的外轮廓宽度需要小于气缸缸筒的外径，避免在气缸缩回行程中与缸盖、安装法兰等周边部件发生运动干涉，套接端的外圆直径与活塞杆轴径的差值控制在5mm以内，保证相邻安装的磁性开关、行程挡块等附件不会被剐蹭。

　　实际选型应用时，需要根据配套气缸的缸径确定对应规格的杆端连接件，比如缸径32mm的标准气缸，配套的该类连接件销轴孔直径通常为10mm，整体长度控制在45mm左右，夹臂开口宽度为12mm，适配10mm厚的连接耳板；如果是大缸径的长行程气缸，还需要在铰接位置加装润滑脂注油孔，定期补充润滑脂降低销轴与孔壁的磨损，延长部件的使用寿命。这类部件的材质通常选用45号钢经调质处理，表面做镀硬铬处理，既保证足够的结构强度和抗冲击性能，又能提升表面防锈能力和耐磨性能，适应车间内多粉尘、少量切削液飞溅的复杂工况。

　　在三维建模过程中，需要重点还原夹臂与套接端的过渡曲面、销轴孔的倒角、环形卡槽的尺寸精度，同时要预留出销轴装配的间隙空间，在做机构运动仿真时，需要设置铰接副的转动自由度，模拟实际工况下的角度补偿范围，验证整个传动链路在全行程中是否存在卡滞、干涉问题，为后续的零件加工、整机装配提供准确的数字模型依据。很多新手工程师在设计这类连接件时容易忽略夹臂根部的应力集中问题，直接采用直角过渡，往往在设备试运行阶段就出现夹臂断裂的故障，因此在建模阶段就需要做好圆角过渡的结构处理，同时通过有限元分析校核最大应力点的强度是否满足材料许用应力要求。
