锥形外螺纹压接式管路连接接头

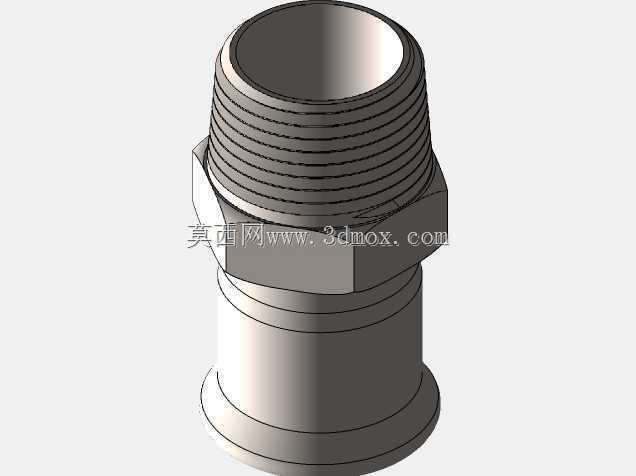

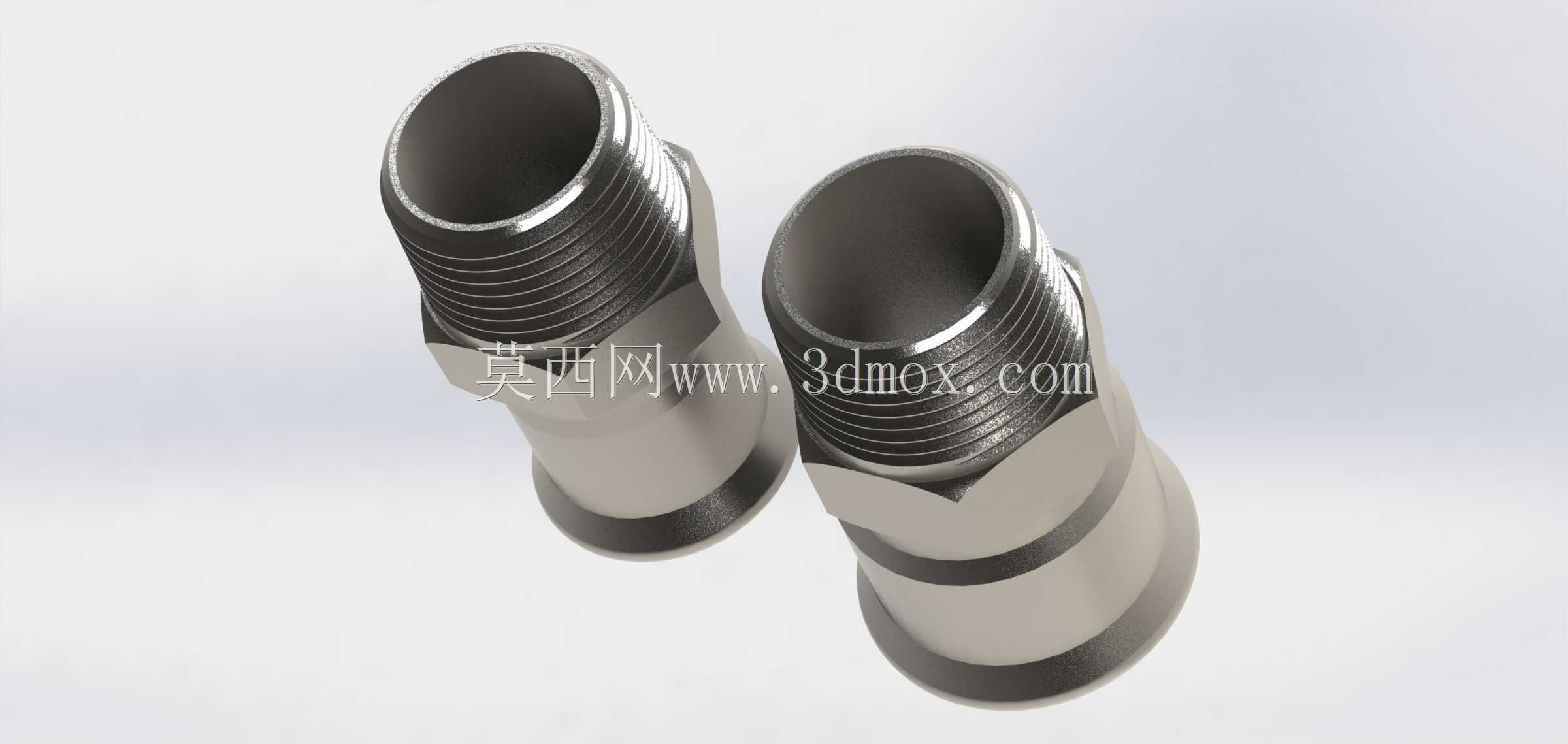

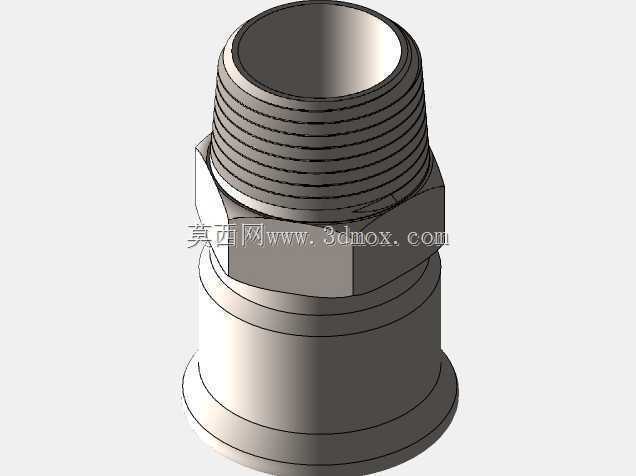

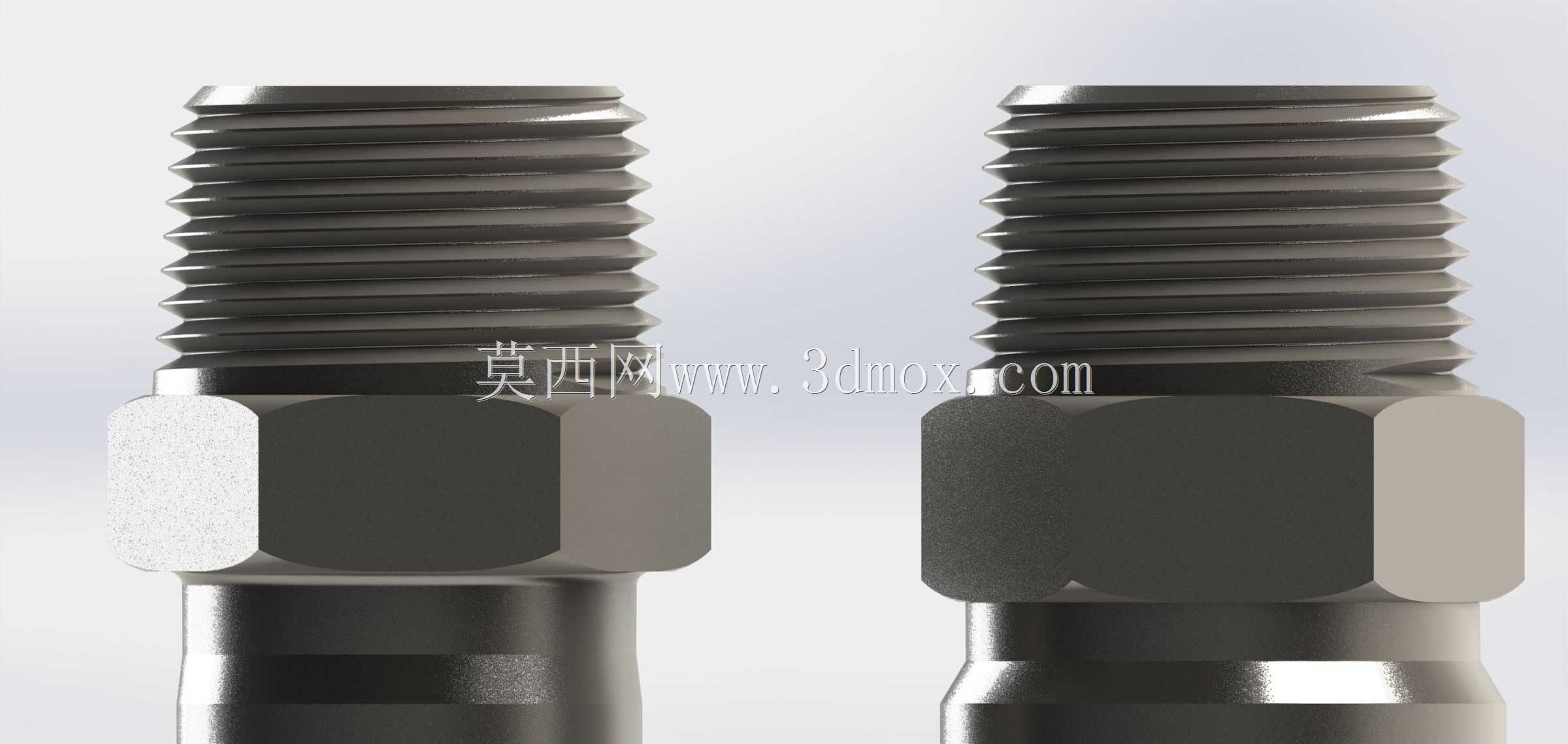

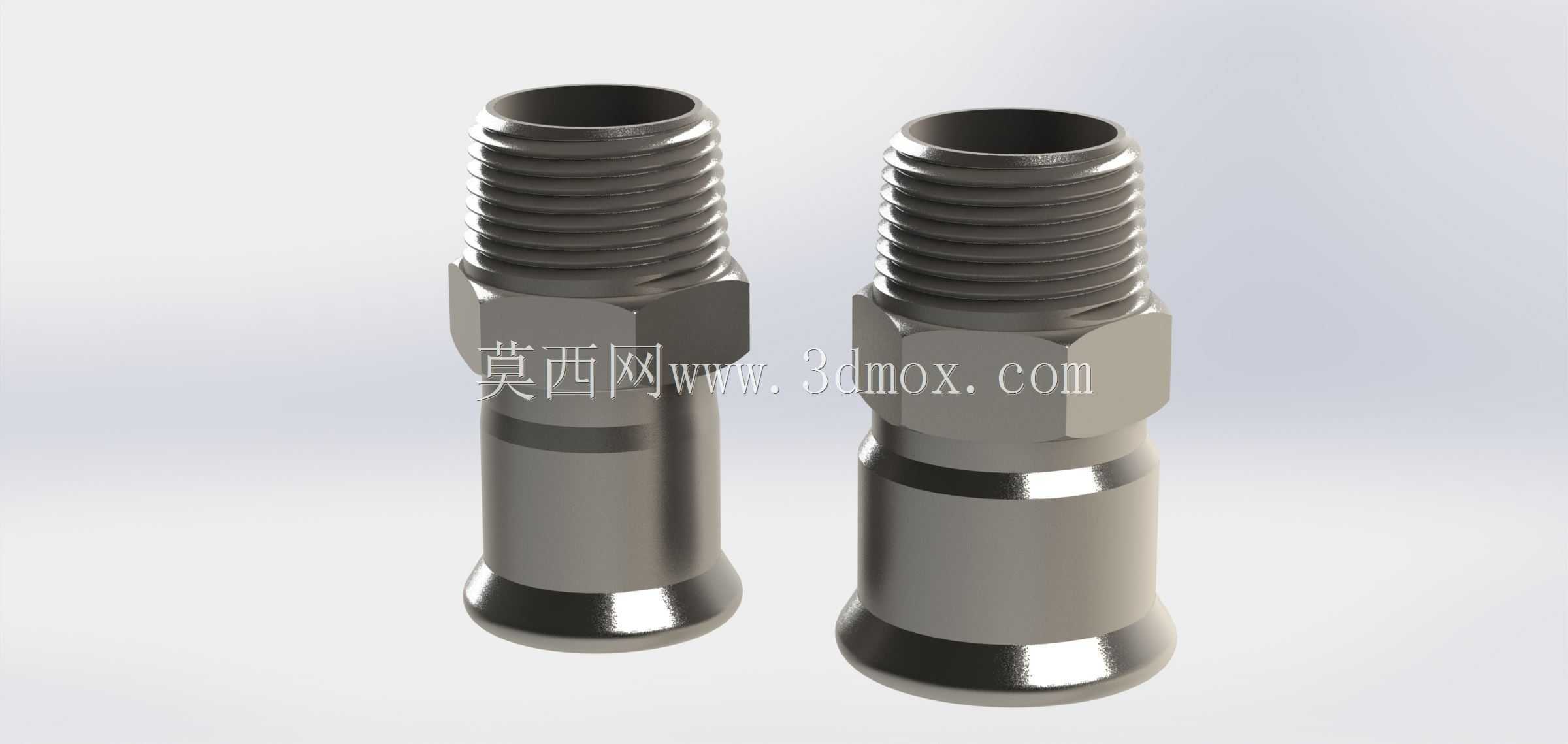

　　这类带锥形外螺纹的压接式管接头，是流体输送管路系统里用量极大的基础连接件，日常在气动控制回路、低压液压支路、民用给排水管路、小型设备冷却循环系统里都能见到它的身影，核心作用是实现硬质管路或者柔性软管的可靠连通，同时保证连接位置的密封性能，避免输送介质出现渗漏问题。从结构设计来看，接头一端采用标准锥形外螺纹结构，这种锥螺纹的设计逻辑是依靠螺纹副旋合过程中的牙型挤压变形填充配合间隙，不需要额外缠绕过多密封填料就能实现可靠密封，相比直螺纹加密封垫的结构，锥螺纹在低压工况下的抗振防松能力更强，适合设备存在小幅振动的安装场景。接头中段设计有六角拧动台，这个结构是专门为安装作业预留的受力位，

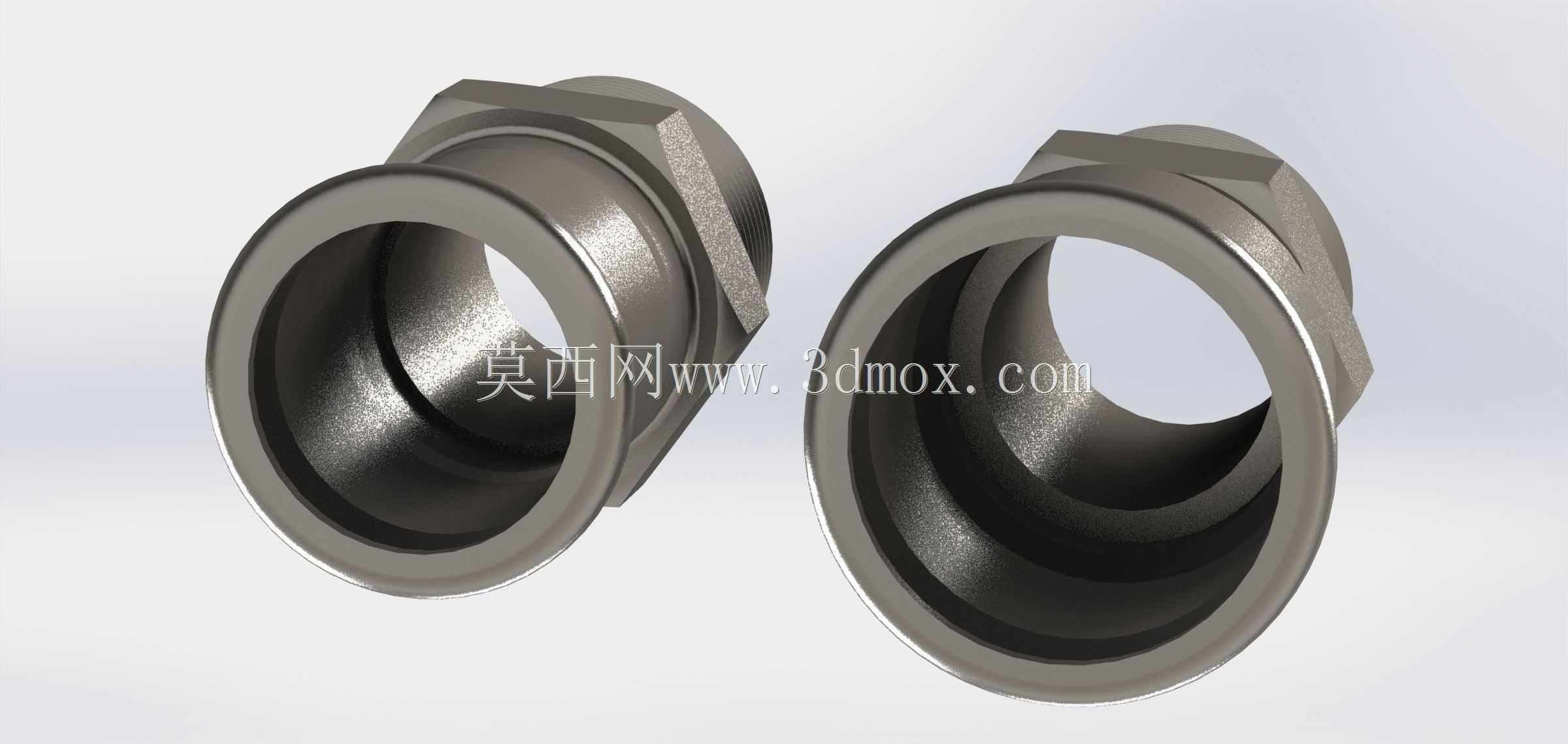

　　安装时可以用标准开口扳手或者活动扳手卡持该位置施加扭矩，既可以避免拧动过程中接头本体出现打滑，也能防止扭矩直接作用在压接段导致管路变形。接头另一端为扩口式压接端，这个部位的内径和待连接的管路外径做了匹配设计，安装时将管路插入压接端内部，通过专用压接工具从接头外壁施加均匀的径向挤压力，让接头压接段和管壁产生塑性变形紧密贴合，这种连接方式不需要在管路上加工螺纹，也不需要额外的卡套配件，安装工序简单，连接完成后抗拉脱能力强，适合现场快速装配的作业场景。从安装边界来看，这类接头的六角台对边尺寸符合常规手动工具的适配范围，安装时不需要预留过大的操作空间，只要能保证扳手卡入六角位完成旋合动作即可；锥螺纹端的旋合长度控制在合理范围，

　　既不会因为旋入过深导致螺纹副咬死，也不会因为旋合长度不足影响密封性能；压接段的长度经过匹配设计，压接完成后压接位置距离接头端面有足够的安全距离，不会出现管路从接头内脱出的问题。在实际选型应用中，这类接头可以适配紫铜管、尼龙管、低压橡胶管等多种常见管路材质，根据输送介质的不同可以选择不锈钢、铜镀镍、碳钢镀锌等不同材质的对应型号，常温工况下输送压缩空气、清水、低压液压油等介质时都能稳定工作。设计这类接头的三维模型时，需要重点保证锥螺纹的牙型锥度、螺距参数符合对应标准，六角台的对边尺寸、倒角参数要和标准工具适配，压接端的内径公差要控制在合理范围，既要保证管路能顺利插入，也要避免间隙过大导致压接后密封失效；接头内部的流道要做平滑过渡设计，

　　避免流道截面突变产生过大的介质流动阻力，减少管路系统的压力损失。另外接头的外表面棱角位置都做了小倒角处理，既可以去除加工过程中产生的毛刺，也能避免安装作业时划伤操作人员，压接端的尾部做了圆弧扩口导向，管路插入时可以顺着圆弧面顺利进入接头内部，不会出现管口被端面切平的位置卡住的问题，提升现场安装的效率。
