M12规格吊环式起重吊装连接吊耳

　　在车间重型工件转运、户外设备安装、生产线模组吊装这类需要频繁做垂直起吊、斜向牵拉的作业场景里，吊耳是连接吊具与被吊工件的核心受力部件，M12规格的吊耳适配中小载荷的吊装需求，既可以单独作为预制吊点焊接或螺纹连接在工件预设的安装位上，也可以配套卸扣、钢丝绳、吊装带组成完整的吊具组，覆盖从机加工半成品转序、小型机电设备安装到工装夹具吊运的多类工况。

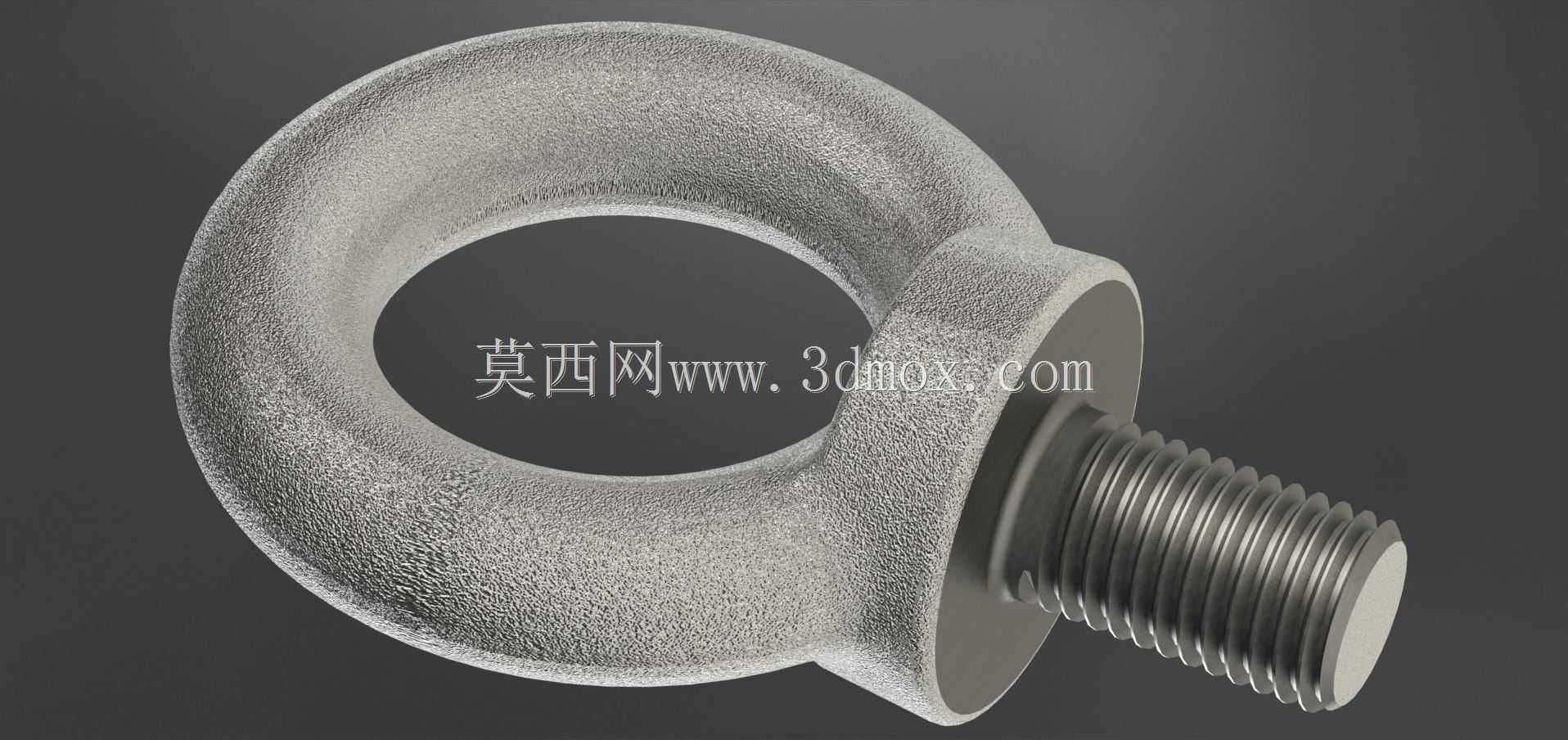

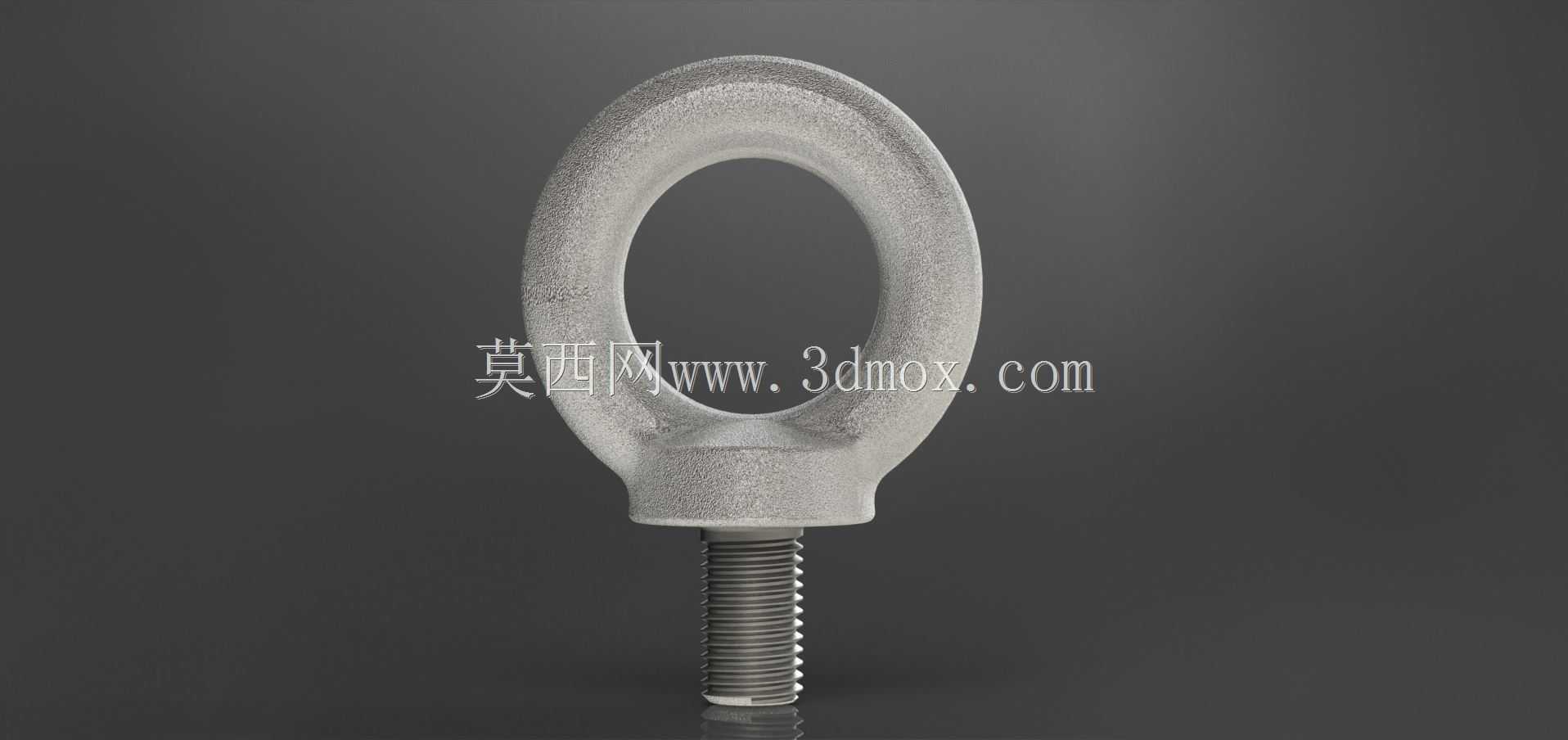

　　从结构设计逻辑来看，这款吊耳采用一体式锻造的环部加外螺纹连接段的结构，没有拼接焊缝，从根源上避免了焊接缺陷带来的断裂风险，环部的内孔做了大圆弧过渡处理，不会在穿入卸扣销轴或者吊装带的时候出现尖锐棱边切割吊具的问题，环部与螺杆衔接的位置做了加厚的承力凸台，能分散起吊时的应力集中，避免螺纹根部受剪切力断裂。螺杆部分采用标准M12公制粗牙螺纹，螺距1.75mm，螺纹长度适配常规10-20mm厚度的工件安装板，安装时不需要额外加工过长的螺纹孔，普通的M12螺纹底孔攻丝后就能直接拧入，安装端面的贴合面做了平整加工，拧紧后能和工件安装面完全贴合，不会出现偏载导致的螺纹受力不均问题。

　　实际选型使用时，首先要确认安装边界：吊耳环部的外圆直径约45mm，内孔直径约25mm，能适配最大直径12mm的卸扣销轴或者宽度20mm的扁平吊装带，安装时需要在工件对应的位置预制M12的螺纹孔，螺纹孔深度不小于18mm，保证螺杆拧入后有足够的啮合牙数承受载荷，安装面要做铣平处理，平面度不大于0.1mm，避免吊耳安装后出现倾斜，导致起吊时环部受侧向力。如果是用于经常需要拆装的场景，可以在螺杆拧入前涂抹少量螺纹锁固胶，避免起吊过程中螺纹松动回转；如果是永久固定的吊点，可以在拧入后在螺纹衔接处做点焊加固，但要注意焊接时不能灼伤环部的承力面，避免材料退火降低强度。

　　从功能特性来说，这款吊耳的环部做了圆弧抛光处理，和吊具接触的位置摩擦力均匀，不会出现局部应力过大导致吊具磨损过快的问题，整体锻造的材质韧性充足，在额定载荷下不会出现突然脆断的情况，过载时会先出现塑性变形，能给作业人员足够的风险预警。不同于焊接式吊耳需要现场焊接后做探伤检测，螺纹连接式的M12吊耳可以提前预制在工件上，出厂时就完成载荷校验，现场安装只需要按规定扭矩拧紧即可，不需要额外的焊接和检测工序，能大幅提升现场安装的效率，尤其适合在没有焊接作业条件的高空安装场景、防爆车间这类禁止明火作业的区域使用。

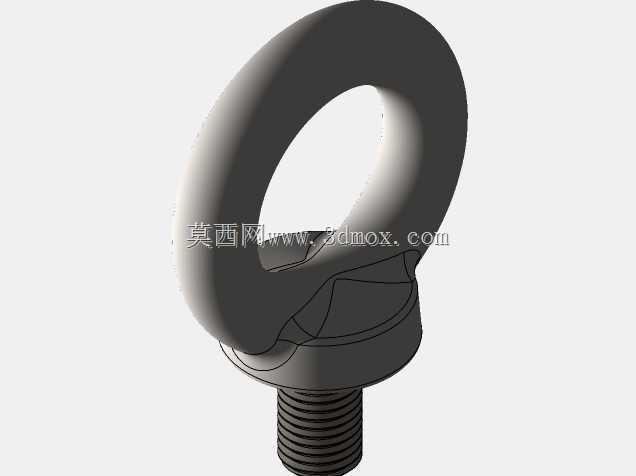

　　在三维建模过程中，这款模型还原了真实产品的所有细节特征：螺纹部分采用真实的螺旋线扫描生成，不是简单的贴图示意，能直接用于装配干涉检查，环部的锻造纹理、端面的倒角细节都做了还原，导入装配体后可以直接模拟吊耳和卸扣、工件的装配状态，校验安装空间是否足够，避免实际生产时出现吊耳和周边结构干涉、无法穿入吊具的问题。做结构设计时，也可以直接参考这个模型的尺寸参数，在工件上预留对应的安装位，不需要反复测绘实物，能缩短设计周期。在做吊装方案模拟时，这个模型可以直接导入动力学仿真软件，施加对应的起吊载荷，校核吊耳的受力状态，验证吊装方案的安全性，避免实际作业时出现吊耳断裂、工件坠落的安全事故。
