M16规格方斜紧固垫圈结构设计

　　在钢结构厂房搭建、重型设备机架装配、轨道交通轨道梁连接、港口起重设备横梁拼接这类涉及Unibeam锥形截面型材的紧固场景里，普通平垫圈根本无法满足贴合要求——Unibeam的翼缘表面自带固定锥度，螺栓拧紧时如果用平垫，垫圈和型材表面会形成线接触甚至点接触，预紧力施加后局部应力集中会直接啃伤型材表面，长期受交变载荷作用时还容易出现螺栓松动、连接副滑移的问题，严重时甚至会引发连接结构失效。这款M16方斜垫圈就是专门针对这类锥形表面紧固需求开发的配套零件，从结构设计阶段就完全匹配对应规格Unibeam型材的表面锥度，安装后垫圈底面能和锥形支承面实现100%面接触，彻底消除普通平垫适配时的接触间隙问题。

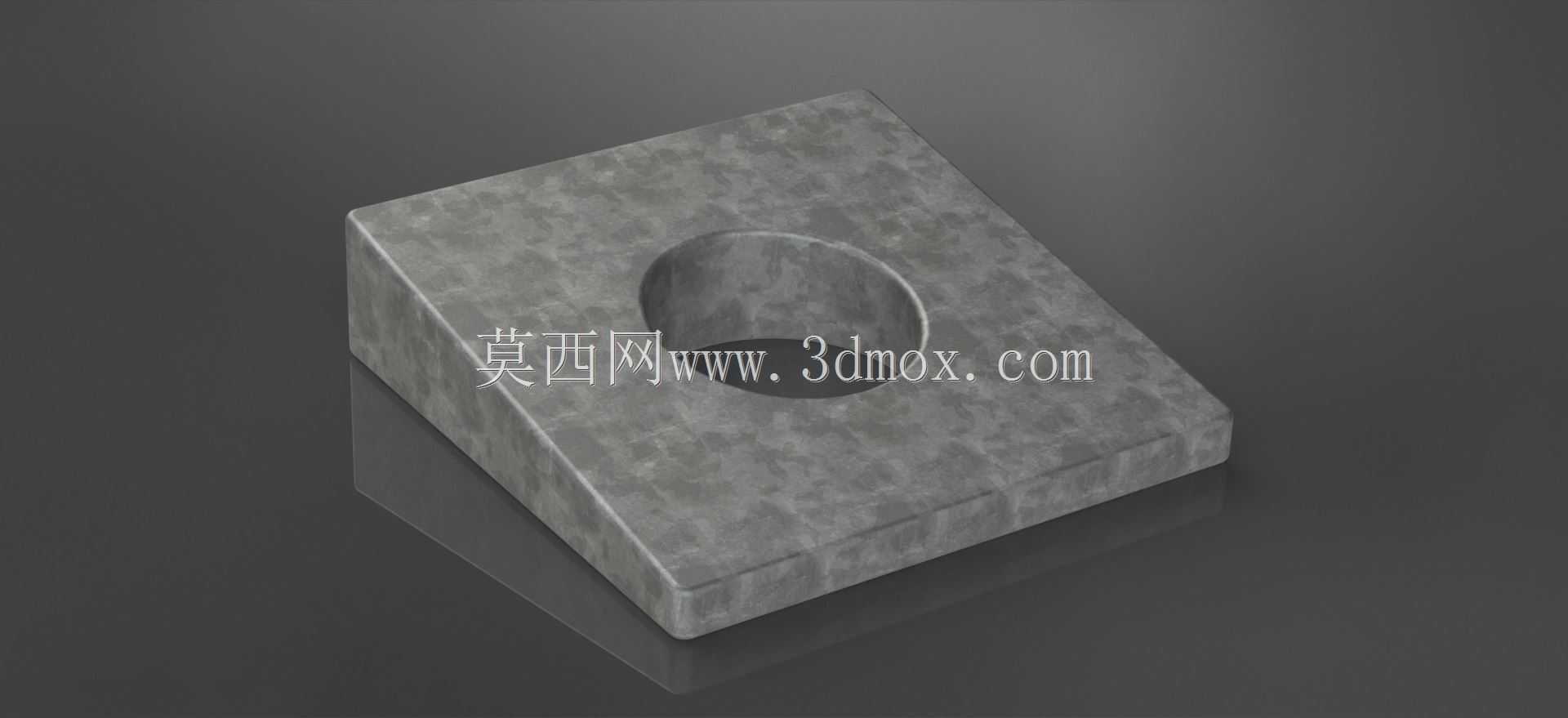

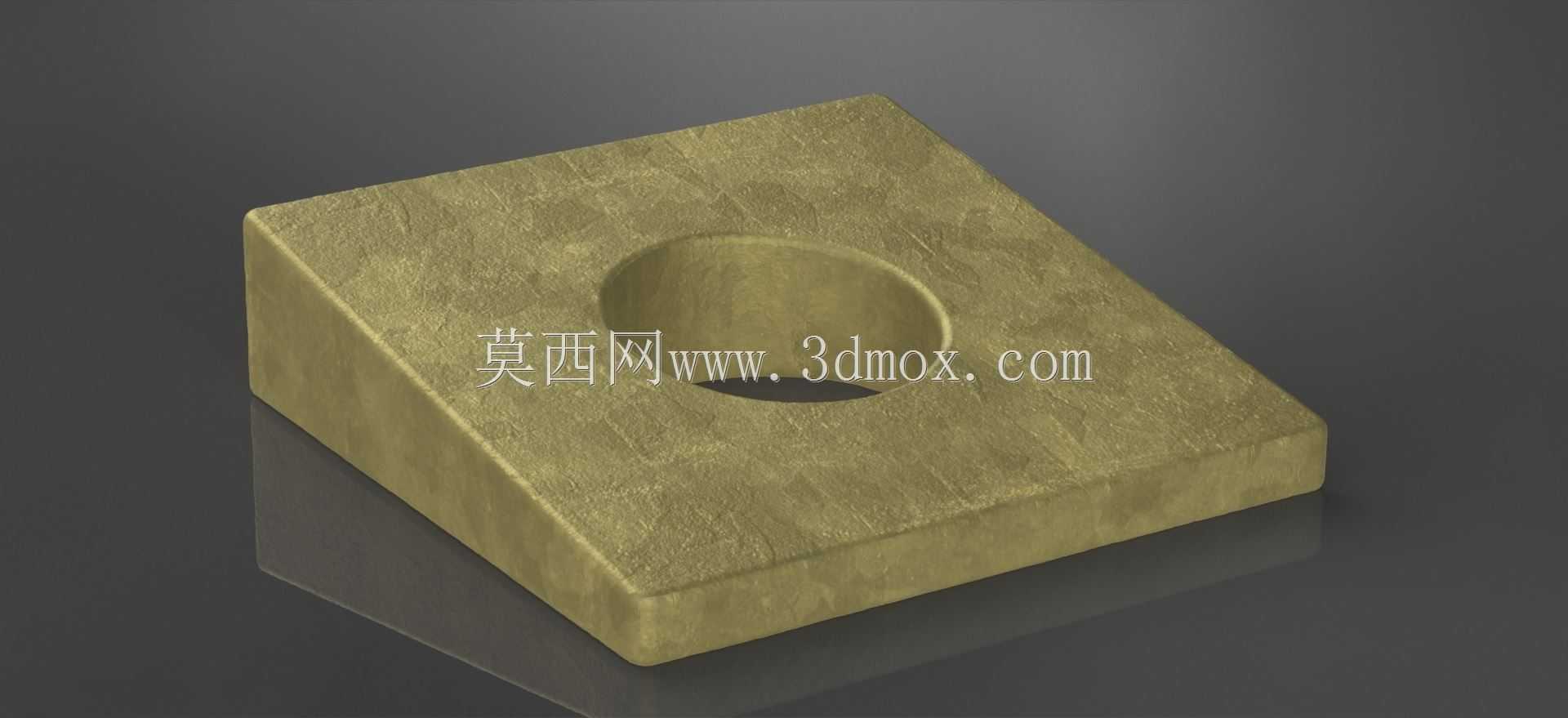

　　从结构特性来看，这款垫圈采用正方形本体设计，和同规格圆形垫圈相比，方形结构在安装时能更好地卡入Unibeam型材的安装槽位，拧紧螺栓过程中垫圈不会跟着螺栓同步转动，不需要额外用工具夹持固定，现场装配效率能提升不少。垫圈中心的通孔直径按照M16螺栓的标准安装间隙设计，既保证螺栓能顺利穿过，又不会因为间隙过大导致垫圈偏位，通孔边缘做了微小的倒角处理，避免螺栓穿入时刮伤螺纹表面，也能减少应力集中对垫圈本体的影响。垫圈的斜面角度经过精准核算，和对应型号Unibeam的锥形表面锥度完全一致，安装后垫圈的上表面保持水平状态，螺栓头或者螺母的承压面能和垫圈上表面完全贴合，预紧力可以均匀传递到整个接触面上，不会出现局部压应力过大的情况。

　　做这类配套紧固件的三维建模时，首先要确认对应Unibeam型材的锥度参数，不能凭经验随便给角度，否则加工出来的垫圈安装后会出现一侧贴合一侧翘起的问题。建模过程中要先绘制正方形的本体草图，按照配套型材的安装槽宽度确定方形本体的边长，保证垫圈放入槽位后不会出现左右窜动，同时边长也不能过大，避免和相邻的螺栓安装位发生干涉。之后通过拉伸生成基础方块，再按照锥度参数切削出斜面，斜面的加工粗糙度要控制在合理范围内，太粗糙会影响接触贴合度，太光滑则会增加不必要的加工成本。中心通孔的位置要严格和方形本体的中心重合，偏心的垫圈会导致螺栓安装时出现别劲的情况，直接影响连接副的预紧力一致性。

　　从安装边界来看，这款垫圈的厚度是按照M16螺栓的标准预紧力要求设计的，在达到额定预紧力时不会出现压溃变形，斜面的最低处厚度也要满足紧固件的最小厚度要求，避免长期受载后出现垫圈碎裂的问题。安装时要注意斜面和锥形支承面完全贴合，不能反装，反装后不仅起不到调平作用，还会让螺栓承受附加的弯曲应力，大幅降低螺栓的疲劳强度。在多螺栓连接的横梁拼接场景中，每个螺栓位都要配套对应规格的方斜垫圈，不能混用不同锥度的垫圈，否则会导致各个螺栓的预紧力不均匀，受载时个别螺栓会因为受力过大提前失效。和普通平垫圈相比，这款方斜垫圈虽然结构简单，但在锥形型材连接场景里是不可替代的配套零件，很多现场装配出现的螺栓松动、型材表面压伤问题，往往就是因为没有选用配套的斜垫圈，错误使用平垫导致的。在做整个连接结构的强度校核时，也要把垫圈的接触应力纳入计算范围，确认垫圈和型材表面的接触压应力小于型材的许用压应力，避免预紧力过大导致型材表面出现塑性变形。
