80cc排量钢管式赛车摩托车车架结构

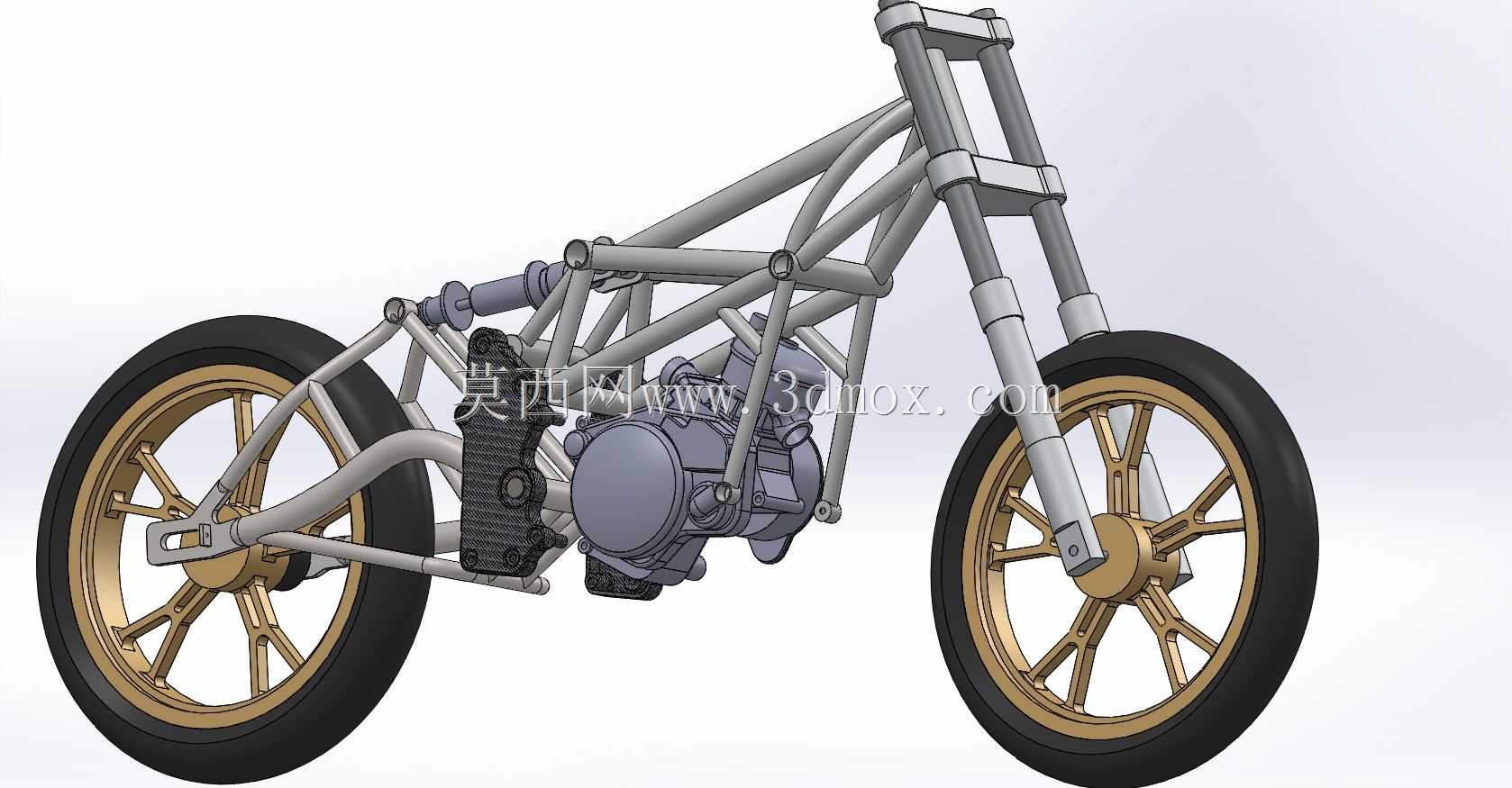

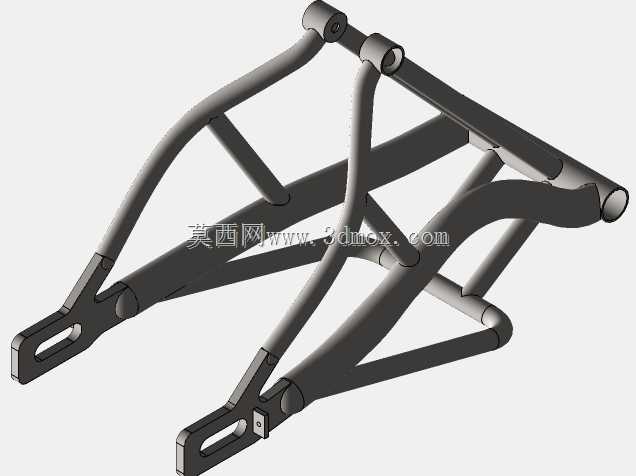

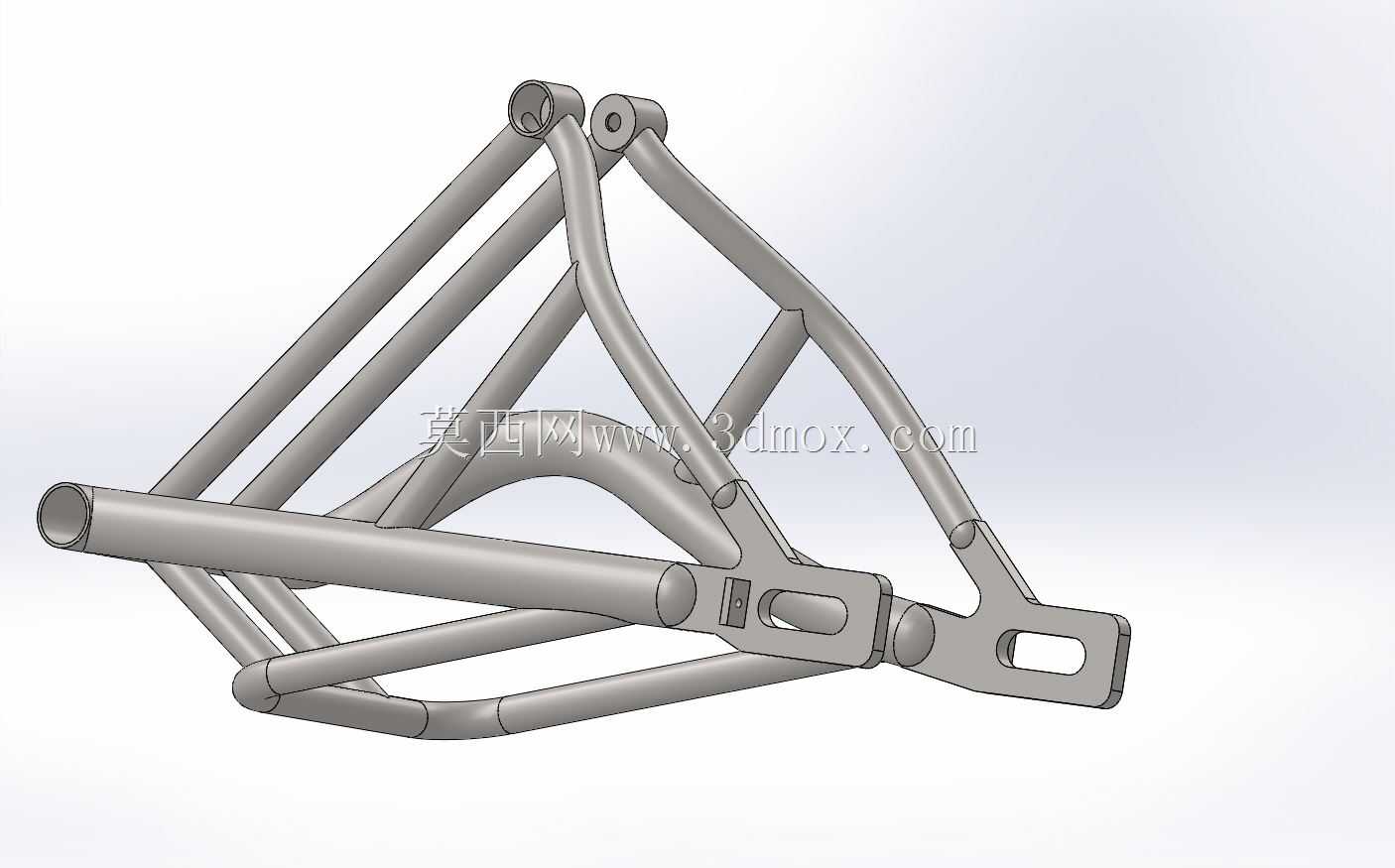

这套80cc排量赛车的钢管车架结构，主要面向小型场地竞速摩托、入门级越野练习车的开发场景，也可作为定制改装迷你摩托的底盘承载基础，适配非道路场地的休闲竞速、青少年摩托驾驶培训等使用需求，能够为整车动力、行走、操控系统提供稳定的安装基准与承载支撑。从功能特性来看，该多管钢制车架采用空间衍架结构布局，通过不同管径的冷拔钢管弯折后拼焊成型，在控制整体重量的前提下，能够有效承受发动机输出的扭矩载荷、行驶过程中路面传递的冲击载荷，以及转向、制动时产生的交变侧向力，车架的刚度分配经过针对性优化，前部转向立管区域做了局部加强，匹配长行程正置前减震的安装角度，能够在颠簸路面行驶时分散前轮传递的冲击力，避免应力集中导致的车架变形。设计过程中优先考虑了部件安装的兼容性，发动机悬挂位采用三点式安装结构，适配常见的卧式80cc单缸风冷发动机，安装孔位预留了足够的调整余量，可兼容同排量段不同厂家的动力总成，无需额外改制支架即可完成装配；后摇臂连接轴的同轴度公差控制在合理范围内，保证后轮行驶时的直线稳定性，减少行驶过程中的摆振风险。车架的外形尺寸充分考虑了小型赛车的操控灵活性，轴距设定偏向短距灵活取向，转向立管的后倾角经过匹配调校，兼顾低速转向的轻便性与高速行驶的直线稳定性，整车安装边界预留了油箱、座椅、散热组件、排气系统的安装空间，各部件之间的安全间隙经过校核，避免行驶过程中出现部件干涉；前部前叉安装位的管径尺寸匹配常见的迷你摩托正置减震，轮毂安装位适配12寸辐条式铸铝轮毂，轮胎安装空间可兼容公路热熔胎与越野齿胎两种配置，满足不同场地的使用需求。车架的钢管排布避开了常规的走线空间，刹车管路、油门拉线、电路线束均可沿钢管内侧排布，既能够保护线束不被外力剐蹭，也能让整车外观更加整洁，后段车架的尾部结构做了简化设计，可直接适配轻量化的竞赛式薄坐垫，同时预留了后挡泥板、尾灯组件的安装孔位，兼顾道路临时通行的改装需求。在结构强度校核层面，车架的主要受力管段采用壁厚适中的无缝钢管，非受力区域的辅助管段适当减小管径与壁厚，在保证整体结构强度满足竞速场景使用要求的前提下，尽可能降低车架自重，提升整车的推重比，焊接节点处均做了圆弧过渡处理，减少焊接应力集中，提升车架的疲劳使用寿命，能够承受场地竞速过程中频繁的加速、制动、跳跃冲击载荷。
