雅马哈JogRR踏板赛车碳纤维燃油储油箱

　　这套三维结构针对小排量踏板赛道改装场景开发，适配雅马哈Jog RR这类竞速滑板车的动力舱布局，核心作用是在紧凑的车体包覆空间内稳定存储赛事工况下的燃油，替代原厂塑料油箱以适配强化动力后的供油需求与轻量化改装目标。

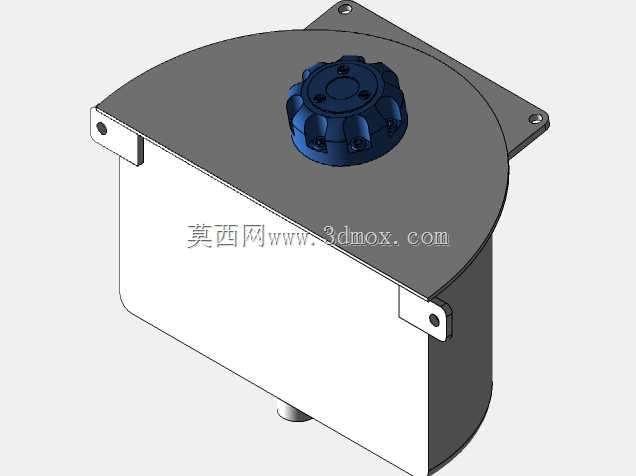

　　从实际装车边界来看，油箱主体采用贴合车体侧部轮廓的异形曲面造型，整体外轮廓顺着踏板车座垫下方、侧护板内侧的空余空间延展，没有采用常规方正箱体的形态，曲面弧度完全避让车架主梁、悬挂摇臂、进气喉管与线束走位，安装时可直接嵌入原厂侧护板与车架之间的预留空腔，不需要大幅切割原车护板，箱体边缘预留的安装孔位可配合减震胶垫与车架固定，抵消赛道颠簸、急加速侧倾带来的箱体晃动，避免箱体与周边硬质部件发生摩擦磕碰。

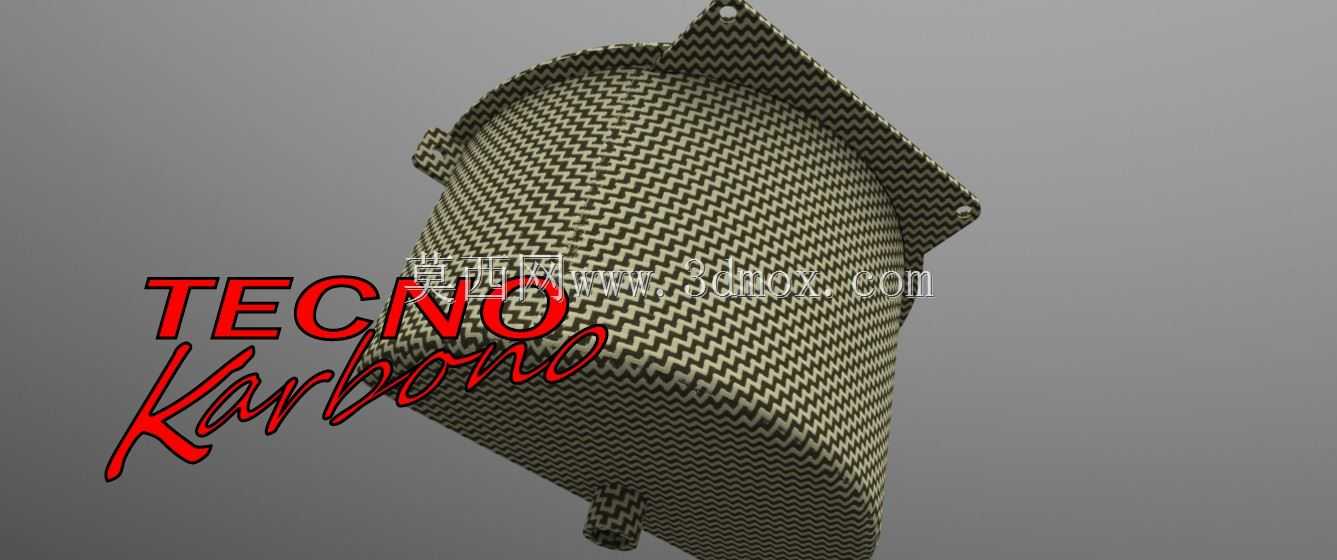

　　箱体外观采用碳纤维编织纹理的轻量化设计思路，壳体壁厚控制在满足燃油密封承压的最小合理区间，相比原厂同容积塑料油箱减重超过三成，同时碳纤维材质的抗冲击、耐燃油腐蚀性能更强，在赛道低速摔车场景下不易出现开裂漏油的问题，壳体表面的编织成型结构也提升了箱体整体刚性，长期盛装燃油不会出现壳体鼓胀变形的情况。

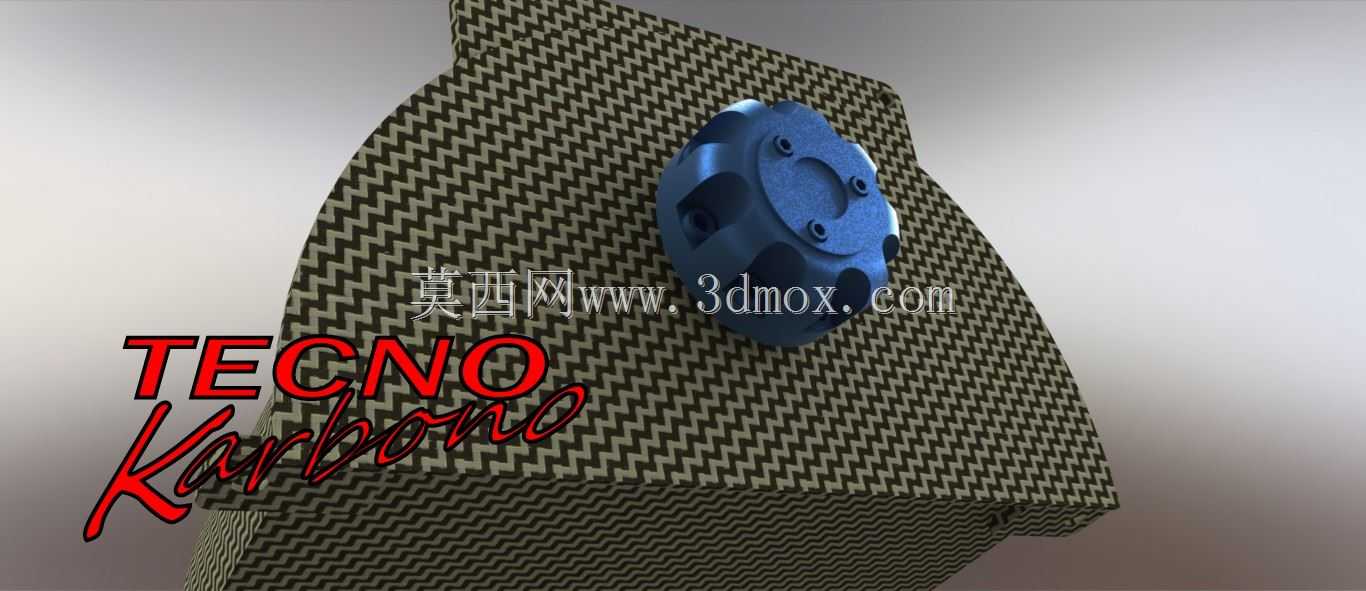

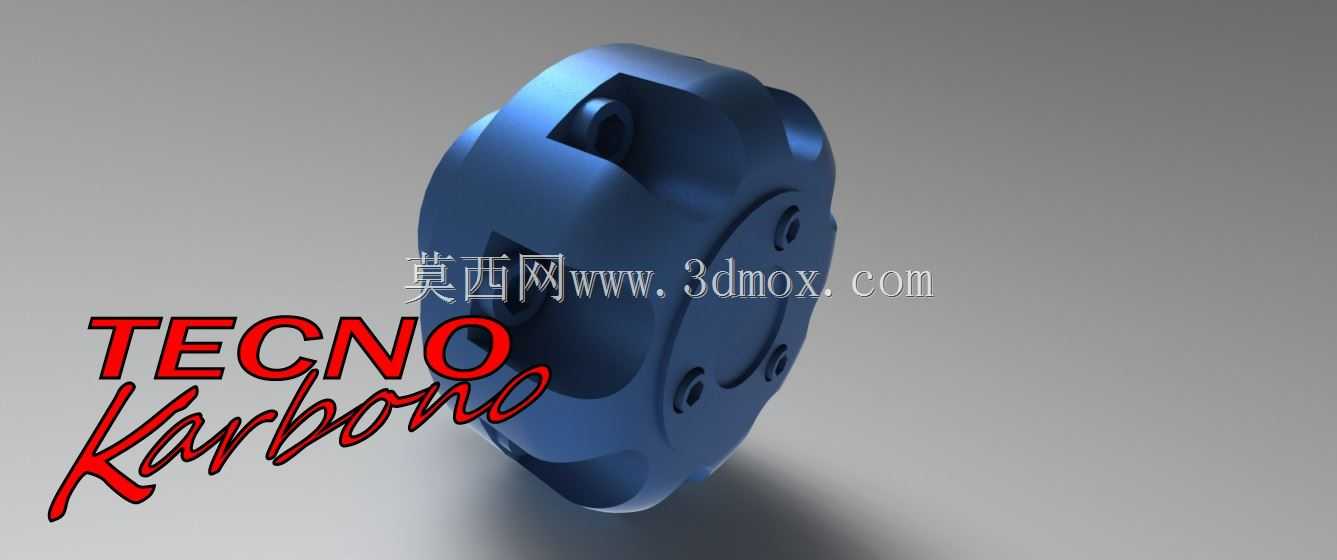

　　箱体外侧外露的蓝色集成端盖是整个结构的功能核心，端盖采用多凸台的一体化造型，上面预留的多个安装孔位分别对应燃油泵固定位、出油快接接口、回油接口、油箱通气阀安装位与油位传感器固定座，所有接口都集中在端盖平面上，管路排布时可以顺着车体侧部统一走线，避免供油管路在车体内交叉弯折，赛道维护时拆卸端盖即可一次性检查油泵、滤芯与密封胶圈，不需要整体拆下油箱。端盖与箱体的配合面设计有环形密封槽，装配时嵌入耐油橡胶密封圈，通过周向均匀分布的螺栓锁紧，保证箱体在车辆大倾角过弯、燃油剧烈晃动时不会出现渗漏，通气接口配套的负压阀可以平衡箱体内外气压，避免持续供油后箱内形成负压导致燃油泵吸油不畅，也能防止高温工况下箱内燃油挥发压力过高出现溢油。

　　在功能匹配层面，油箱的容积设定对应赛道短途竞速的使用需求，既保证足够的续航里程完成单场圈速赛，又不会因为多余储油增加整车无谓重量，箱体内部的曲面过渡做了圆滑导油设计，在车辆大倾角侧倾、急加速抬头、重刹前倾的工况下，燃油可以始终汇聚在油泵吸油口所在的端盖区域，避免吸空导致动力断油，内部预留的防晃挡板卡位可以后续加装多孔防浪板，进一步削弱燃油在箱体内的剧烈晃动，减少车辆重心快速转移时的燃油晃动感，提升赛道操控的稳定性。

　　建模过程中所有配合面的公差都按照机车改装件的实际装配要求设定，端盖螺栓孔的位置度、密封槽的深度尺寸、箱体安装耳的孔距都完全对应实车扫描的安装点位，外壳曲面和外侧碳纤维纹理护板的内表面保留了3mm以上的安全间隙，避免车辆行驶过程中震动摩擦损伤箱体，接口的螺纹规格、快接插头尺寸都匹配通用赛事级燃油管路，改装时不需要额外做转接加工，整套结构既满足竞速踏板车轻量化改装的性能需求，也兼顾了场地赛事里的拆装维护效率与使用安全性。
