钢管弯制赛车防滚车架结构设计

　　这套车架结构以圆管作为主要承载构件，整体形态围绕单座驾驶舱展开，侧围轮廓、顶部横梁、底部纵梁和后部支撑共同构成封闭的空间受力体系。它并不是单纯追求外观线条的造型件，而是赛车在碰撞、翻滚、急加速和高速过弯时保护乘员、维持车身形态的核心骨架。实际装车时，车架需要承担发动机动力输出、悬架冲击、转向载荷以及安全带约束带来的复合作用力，因此每一根管件的走向都不能只按视觉流畅度确定，而要结合载荷路径、焊接可达性、座舱空间和后续外覆盖件安装边界综合判断。

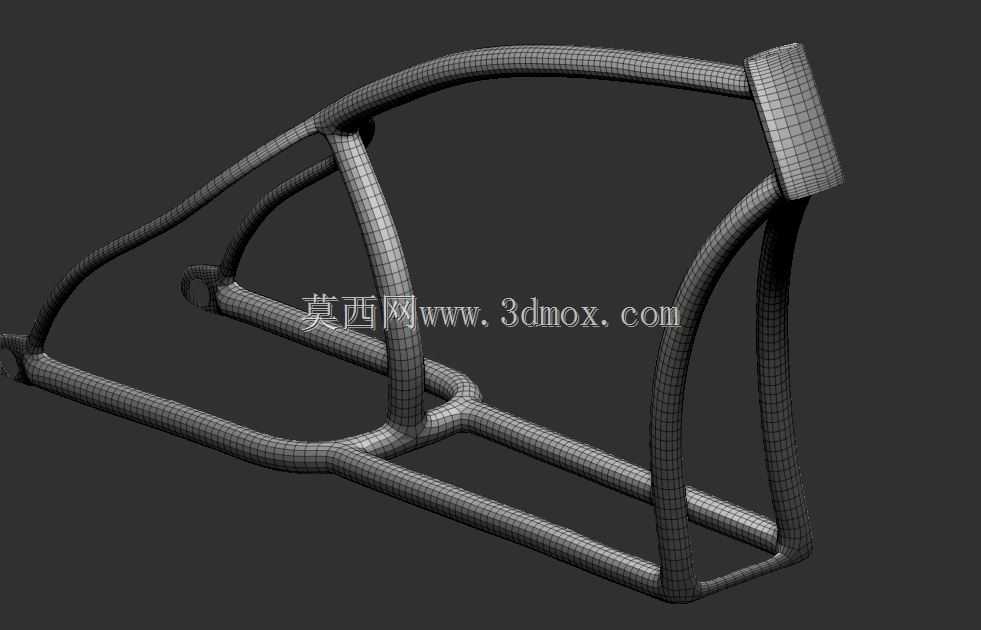

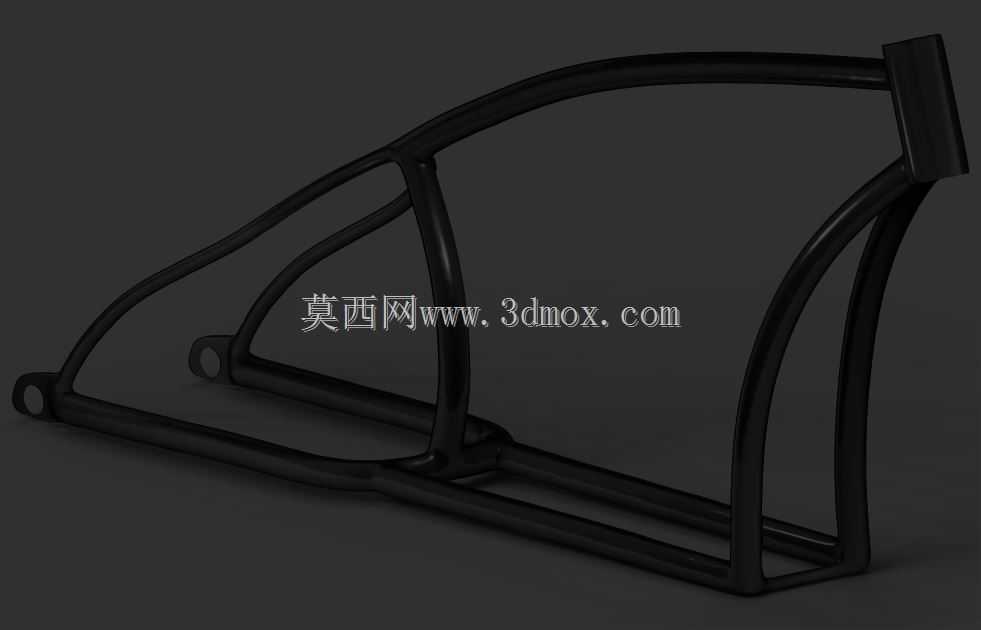

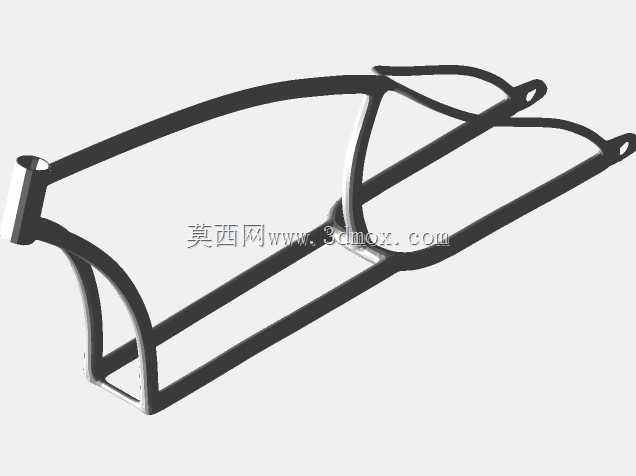

　　从结构布置看，侧部主弯管沿车门开口上沿延伸，在前部向下收拢，在后部与直立支撑相接，形成类似安全笼的侧向防护环。底部两根长纵梁贯穿前后，负责把前悬架、后悬架以及底部加强构件的载荷串联起来；中部斜撑将侧围受力引向底梁，避免车门开口区域形成过大的软弱面。车顶附近的横向构件在翻滚工况下能够维持乘员头部上方的生存空间，后侧立柱则把顶部载荷传递到底盘后段。前下方预留的连接耳板可用于摆臂、拉杆或副车架安装，后上方块状接口则对应后悬架、动力单元或尾部支撑的装配需求。

　　设计这类钢管车架时，管径、壁厚和弯曲半径需要同步考虑。管件过粗会增加质量并使转弯处成型困难，管壁过薄则可能在焊缝热影响区附近出现局部失稳；若管件规格偏小，即便外观完整，也难以承受悬架点反复输入的冲击。弯管段应避免在高应力集中位置出现急弯或褶皱，弯曲后的圆度变化会影响截面惯性矩，进而削弱抗扭和抗弯能力。对于需要拼接的节点，主管应尽量保持连续，支管以相贯线方式贴合主管表面，使焊缝沿管壁周向传递载荷，而不是把多根管子简单顶在同一平面内形成脆弱节点。

　　座舱开口是车架设计中最容易被忽视的边界之一。侧围上梁的高度既要保证驾驶员戴头盔后的头部间隙，又要在翻车时提供足够的支撑；门槛纵梁不能过度侵占脚部和座椅侧边空间，却需要具备足够宽度来承受侧向撞击。方向盘、仪表、座椅滑轨和安全带锚点都会围绕车架定位，因此模型中管梁的位置不能孤立确定。若后期才发现安全带安装点缺少背面加强，往往需要在已完成的车架内补焊斜撑，既影响装配顺序，也可能造成局部应力集中。

　　悬架安装点的布置直接决定整车动力学表现。前悬架支点需要与转向机、轮心和减振器安装位置保持明确几何关系，后悬架接口则要兼顾链轮、传动轴或电机布置。车架管件在这些点位附近应形成三角支撑，让制动力、驱动力和侧向力通过短路径传到主纵梁和侧环结构。若安装点只焊在单根悬臂管上，长期受冲击后容易出现裂纹或孔位变形。模型中的耳板和块状接口在工程深化时还需要补充螺栓孔、衬套压装空间以及拆装工具空间，否则三维中看似合理的连接在实车装配时可能无法放入套筒。

　　外形尺寸方面，这类车架通常以轮距、轴距、驾驶舱宽度和轮胎包络为约束向外展开。前部管梁需避开转向行程和前轮跳动范围，后部结构需为链轮、制动盘和减振器留出运动间隙；侧围外表面则要与车身外壳、门板或装饰板保持固定间距。底部纵梁离地高度不能只考虑静态姿态，还要计入悬架压缩、车架扭转和碰撞后变形余量。顶部横梁的弧度应与头盔位置、车顶外壳和风窗安装线协调，过强的拱起会增加迎风面积，过低则压缩安全空间。

　　从制造角度看，钢管车架多采用切割、弯管、夹具定位和焊接成型。三维建模阶段应提前标注每段管材的切点、直段长度和相贯角度，便于在工装台上按坐标拼装。焊接顺序也会影响最终变形，通常先完成底梁基准框架，再安装侧环、顶部横撑和局部加强件，并采用对称分段焊接控制收缩。对于关键安全节点，可在管内增加衬管或在外侧补焊加强片，但加强件不应盲目堆加，多余质量会抬高重心并改变整车配重。

　　该结构适用于自制赛车、越野 buggy、卡丁车衍生车型或轻型运动车辆的骨架方案验证。通过三维模型可以提前检查管件干涉、乘员进出空间、悬架运动包络和焊接顺序，也能为后续有限元分析提供基础几何。实际工程中，还需结合材料牌号、焊缝等级、整备质量目标和赛事规则对管梁规格进行校核，使车架在轻量化与碰撞安全性之间取得可落地的平衡。
