带立式铰接耳座的长条安装固定支座

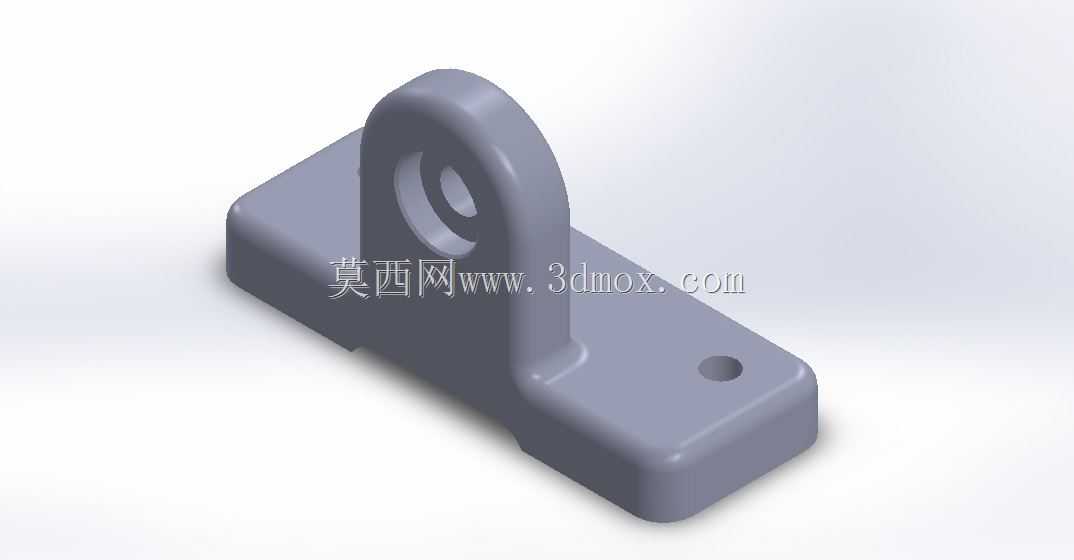

　　这个零件属于小型通讯与消费电子周边常见的塑料支撑固定件，整体由一块长条形底板和一块垂直竖立的铰接耳板组成，结构虽然不复杂，但在整机装配里承担着定位、承托和转动连接的作用。底板采用圆角长方体形式，长度方向明显大于宽度，适合贴附在设备壳体、内部支架或桌面辅助装置的平整面上。底板一端预留有一个沉孔式安装孔，可通过螺钉将零件固定到基体上；另一端与立板平滑过渡，形成连续的加强区域，避免直角连接处出现应力集中。立板顶部加工出同轴通孔，孔外轮廓为圆形加厚凸台，既可以作为销轴穿过的铰接位置，也可以用于挂装、卡扣旋转或限位联动。

　　从实际使用场景看，这类支座常出现在通讯终端支架、小型电子设备翻盖机构、便携器材挂接座、线材整理夹具以及轻量化检测治具中。它不是承受大载荷的主承力件，而是在有限空间内提供一个可靠的转动支点或安装基准。设备装配时，底板底面与贴合面接触，螺钉穿过安装孔压紧，使零件在振动、插拔和反复开合过程中保持位置稳定；立板上的孔位则与配对件的轴销、铆钉或螺丝配合，实现附件的翻转、吊挂或角度调整。

　　建模时需要重点处理底板与立板之间的过渡关系。若直接采用垂直相交的薄板结构，塑料件在受侧向力时容易在根部产生白痕甚至断裂，因此根部设置了较大的圆角和加厚区，使载荷从耳板向底板逐步扩散。立板顶部的圆孔周围也做了局部增厚，孔壁长度方向保留足够配合面，能够减少销轴晃动。底板四周的外圆角并非单纯为了外观，更多是考虑注塑成型时熔体流动和脱模便利性，同时避免使用者在装配维护时被锐边划伤。

　　外形尺寸方面，长条底板决定了零件的安装边界，选型时应确认底板长度方向不会与周边电池、线束、连接器或外壳筋位发生干涉。立板高度决定铰接中心到底板贴合面的距离，这个高度直接影响配对件旋转时的扫掠空间；如果高度过小，转动件可能与底板或设备表面摩擦，如果高度过大，则会增加悬臂弯矩并占用更多内部空间。安装孔的位置偏向底板一端，说明固定点主要承担压紧和防转作用，设计排布时应让受力方向尽量靠近孔位与立板根部，避免把零件当作长悬臂杠杆使用。

　　孔轴配合上，顶部通孔适合采用间隙配合，以便销轴顺利装入并保留转动余量；若需要降低磨损，可在孔内嵌入金属衬套，或在配对轴上增加耐磨套。塑料材料本身具有一定自润滑性和弹性，适合低频、轻载、往复角度不大的运动场合，但不宜承受持续冲击载荷。底板上的安装孔在三维结构中应考虑螺钉头沉入或垫圈压接面积，避免锁紧时局部压强过高造成塑料凹陷。

　　从结构工艺角度看，该件适合注塑成型，壁厚应尽量保持均匀。底板、立板和顶部凸台之间如果厚度突变，冷却收缩不一致，容易在表面产生缩痕或内部空洞。立板两侧可根据外观需要设置轻微拔模斜度，底板底面建议保持平整，以保证与安装面贴合。若用于通讯设备内部，还需关注材料的绝缘性能、阻燃等级以及长期受热后的蠕变情况；靠近天线区域时，则要避免选用对信号干扰明显的填充材料。

　　在整机布局中，这个零件的价值在于把“平面固定”和“竖向铰接”整合在一个小型支座上，减少了额外支架和连接件数量。工程师在引用类似结构时，不能只核对孔的直径，还要同时校核底板贴合面积、螺钉孔边距、耳板中心高、孔位方向、转动件最大摆角以及装配工具空间。把这些边界条件处理清楚，零件才能在轻量化塑料结构的前提下，满足通讯类产品中反复开合、定位支撑和附件连接的实际需求。
