本田NSR50摩托车前叉安装支座结构

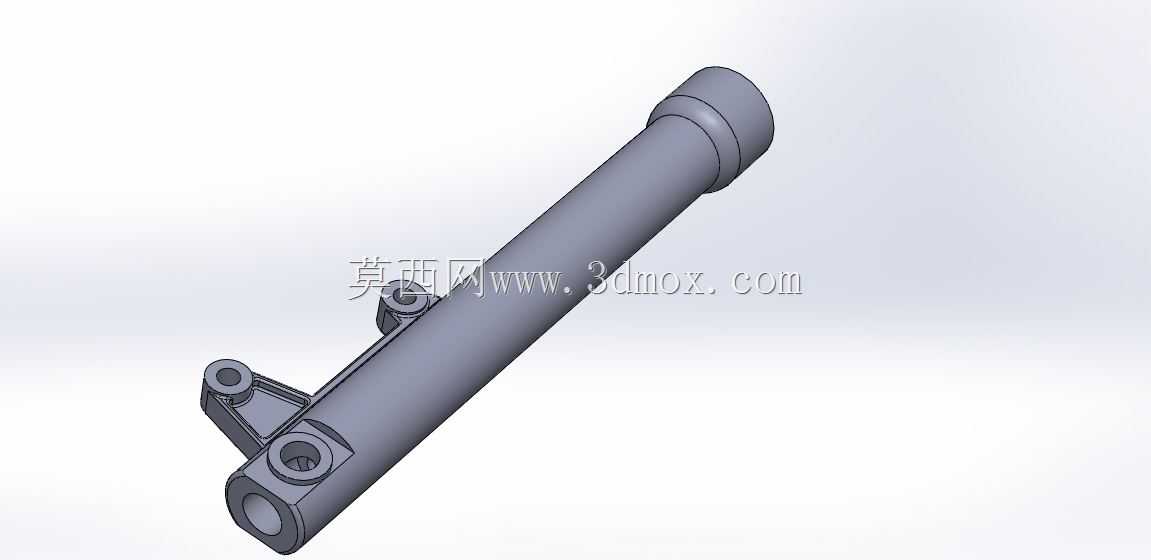

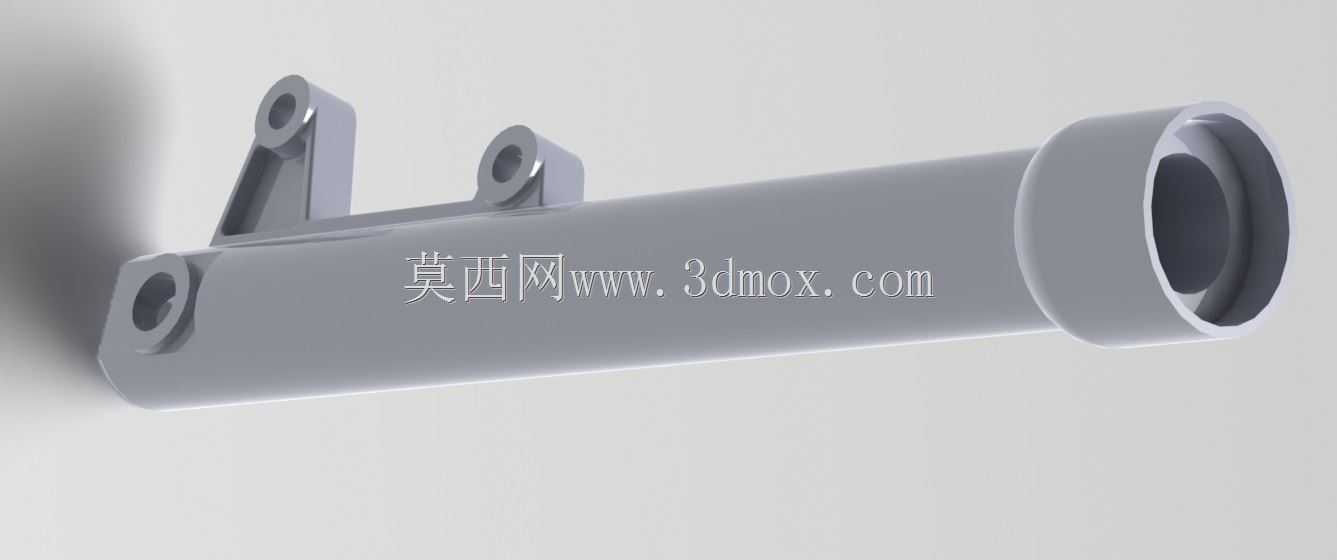

　　这套三维结构对应小型运动摩托车前部的前叉安装与导向部件，主体采用长筒形承力腔体配合侧向双耳铰接座的布局，主要承担前减震筒的定位、转向力矩传递以及车架前部安装接口的约束作用。在小排量弯梁与迷你运动摩托的整车布置里，前叉区域空间非常紧凑，既要容纳减震筒的直线运动行程，又要避让前轮、挡泥板、刹车管路与转向限位结构，因此该件在外形上没有采用规则圆管直连方式，而是把主承力筒、侧置铰接耳和端部扩口整合为一体，减少分散装配带来的累积误差。

　　从实际使用场景看，这类部件位于摩托车转向系统与前部悬挂的交汇位置。车辆经过颠簸路面时，前减震筒沿主筒轴线往复运动，端部扩口形成导向与限位边界，可约束减震器外圈的径向摆动；侧向两个带孔耳座则用于与车架或联动支架铰接，承受制动、转向和落地冲击产生的复合载荷。模型中耳座孔位与主筒轴线并非简单共面布置，而是根据安装姿态形成一定高度差，这种处理有利于在有限车头空间内拉开铰接点距离，降低连接螺栓处的局部应力。

　　结构设计上，长筒部分是主要承力载体，壁厚在三维实体中保持连续过渡，端部扩口区域明显加厚，用于承受减震筒插入后的接触压力和端面冲击。侧向耳座通过三角形加强筋与主筒外壁连接，筋板从耳座根部向筒身延展，使铰接孔周围的载荷能够扩散到较大面积的筒壁上，而不是集中在焊缝或螺栓孔附近。对于摩托车这类受反复动载的产品，耳座孔边、筋板交汇区和筒身变径处都是疲劳风险点，建模时这些位置均保留圆角过渡，避免尖锐棱边造成应力集中。

　　安装边界方面，主筒内腔需要与减震外筒保持同轴关系，端部开口直径决定了减震器的装入方向和外围护套尺寸；侧向耳座的孔距、孔径和耳板厚度直接影响销轴选型以及与车架支架的配合间隙。若在整车改型中更换前减震规格，首先要校核的就是主筒内孔长度、扩口端面到耳座中心的距离，以及耳座孔轴线与主筒轴线之间的偏置量。这些尺寸一旦偏差较大，即使单件能够装配，也会导致前叉运动卡滞、转向角度不足或减震行程受限制。

　　从建模逻辑看，该件适合先以主筒轴线建立基准，再拉伸或旋转形成筒体基本实体，随后依据车架安装点建立耳座孔轴线，完成双耳凸台和加强筋的构建。端部扩口不宜只做外观加厚，应结合减震筒接触段长度确定配合深度；耳座孔则需保留清晰的圆柱面，便于后续工程图中标注同轴度、位置度和配合公差。对于需要投入加工或焊接验证的场景，还可在模型基础上拆分筒体、耳板和筋板，进一步评估管材选型、焊接坡口以及焊后加工基准。

　　在维修与改装场景中，该结构也常作为前叉替换、车架姿态调整和转向系统校核的参考。迷你摩托轴距短、前部载荷集中，前叉支座的刚性会直接影响转向手感和刹车稳定性；若耳座刚度不足，急制动时容易出现前部扭转虚位，若主筒导向段过短，减震器在大行程压缩时又可能产生侧向摩擦。因此该模型的价值不只在于外观还原，更在于把筒身导向、耳座铰接、筋板加强和端部限位这些关键结构关系完整表达出来，为后续装配校核、干涉检查和零部件改进提供明确的三维依据。
