竞赛摩托车管式承载车架结构设计

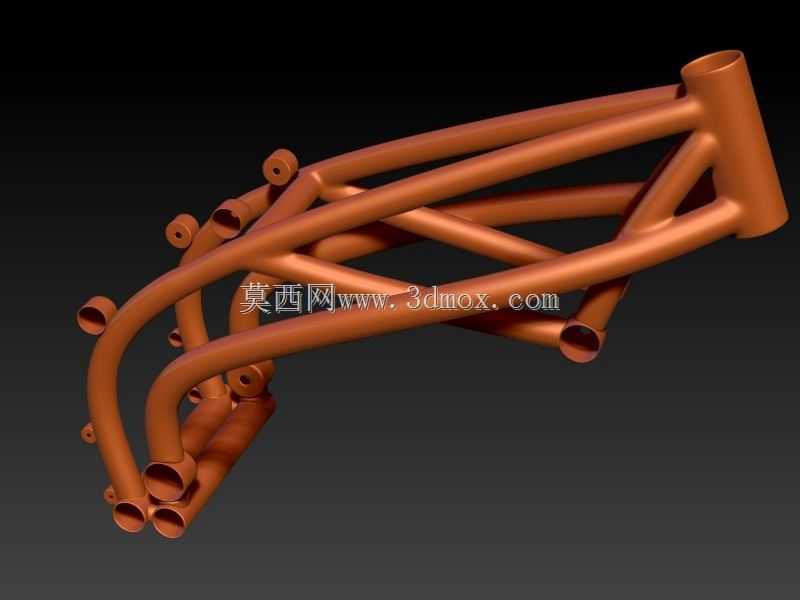

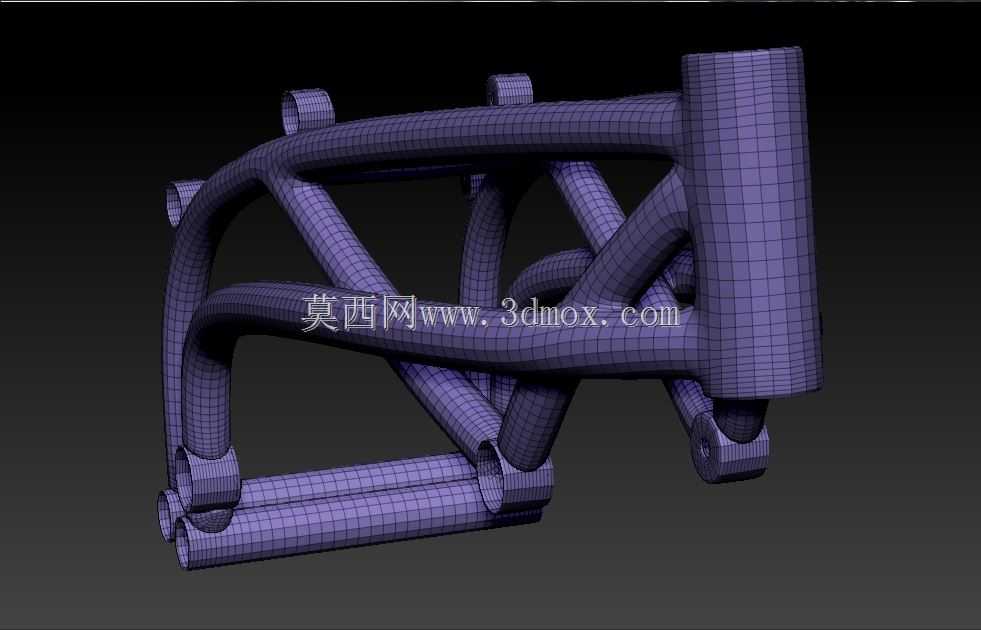

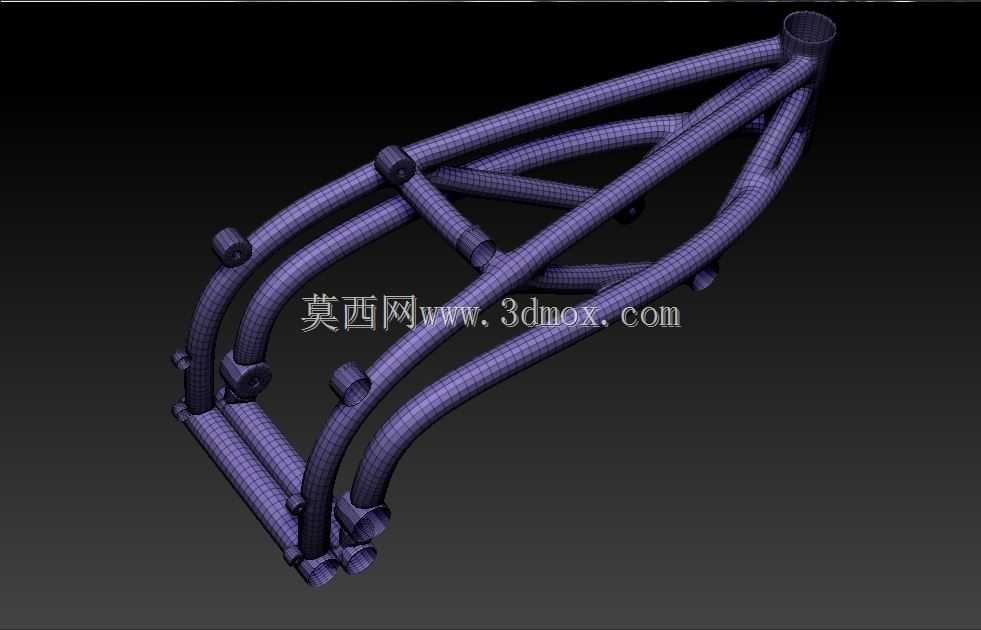

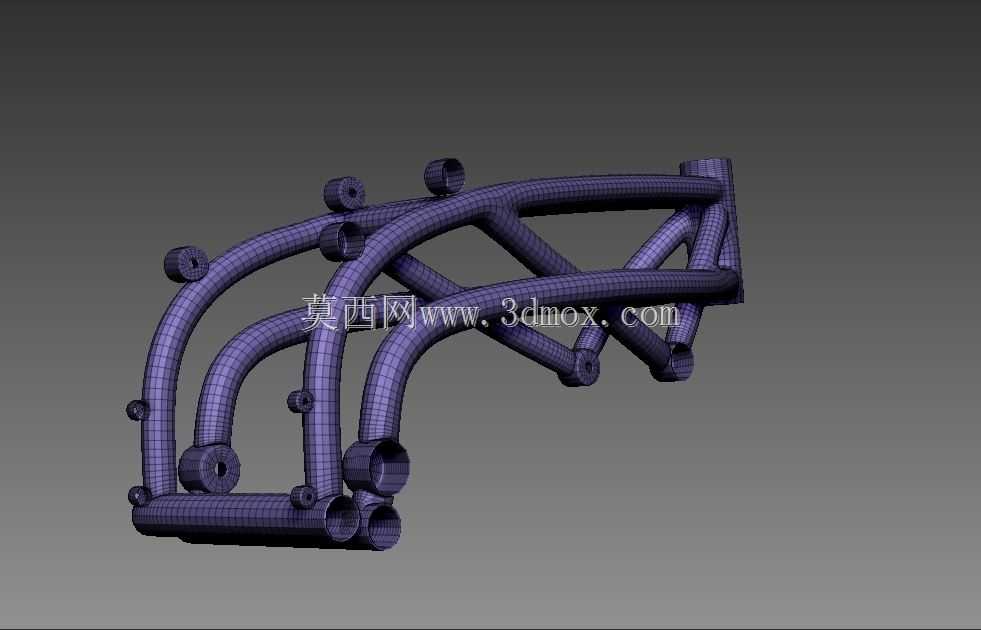

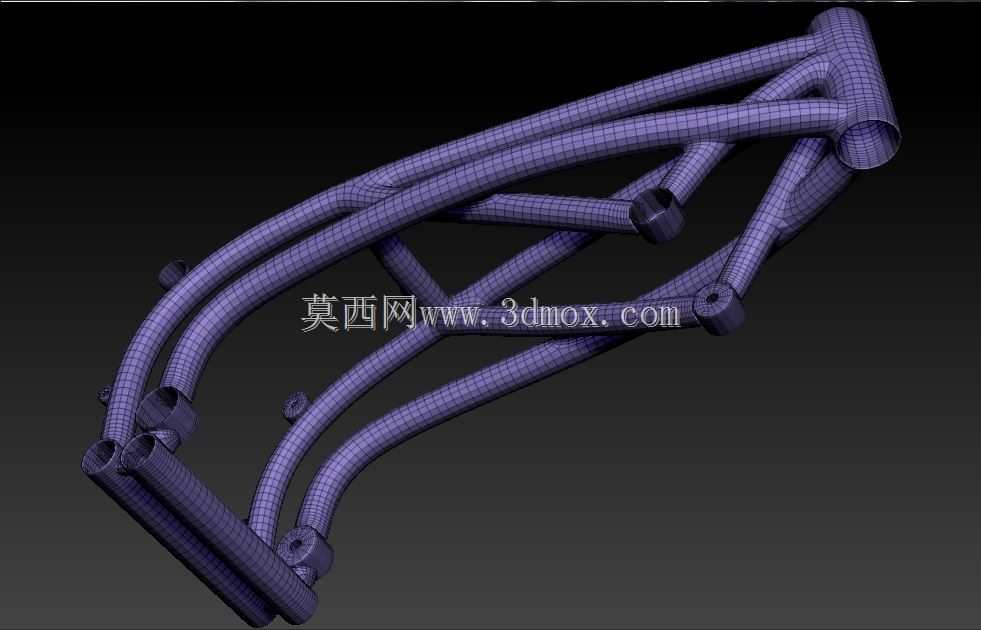

　　赛道场景下两轮竞速车辆的核心承载基体，完全由异型弯管拼接构成空间桁架结构，这一设计取向从根源上区别于普通民用摩托的冲压焊接主梁车架。管式桁架的核心优势在于载荷传递路径的连续可控：车手在弯道侧挂、急加速抬头、重刹下沉时产生的多维交变载荷，会沿着每一根圆管的轴向分散传导，避免薄板冲压件容易出现的应力集中区域。从建模呈现的网格形态可以看出，所有管件交汇节点都做了贴合管壁的相贯线处理，没有生硬的直角搭接，这一细节直接对应实际生产中的焊接工艺要求——相贯切口能让管件之间形成连续的角焊缝，焊后打磨平顺即可获得足够的疲劳强度，不会在管端缝隙处留下应力腐蚀隐患。车头转向立管的位置被多根不同走向的主管同时环抱约束，这一区域是整车受力最复杂的位置：

　　转向柱传递的路面冲击、前悬架回弹反力、车手转向施加的扭矩全部在此交汇，采用多管汇聚的节点布局，相当于把单点载荷拆分到至少四根独立管梁上，每根管材承担的轴向应力都能控制在材料屈服极限的安全区间内。后摇臂铰接点位的安装座采用了加厚的块状嵌件结构，嵌件预先加工出同轴的销轴孔，再与周围的支撑管组焊接为一体，这种嵌件式节点相比直接在管壁开孔穿轴的做法，能大幅提升铰接位置的抗挤压变形能力，避免长期赛道颠簸后销轴孔出现椭圆化磨损。整车的安装边界围绕摩托核心总成的布置反向推导：前部转向立管的倾角、后段摇臂转轴的中心距、底部发动机悬挂点位的相对坐标，全部按照竞速车型的通用硬点规范设定，发动机可以通过预留的多组安装吊耳固定在车架下部的三角形空腔内，

　　油箱与坐垫的支撑骨架顺着上主管的弯曲弧度自然延伸，不需要额外加装复杂的转接支架。管材的弯曲弧度并非随意绘制的流畅曲线，每一段弯管的曲率半径都参考了实际弯管设备的最小加工极限，避免出现弯折半径过小导致管壁内侧起皱、外侧拉伸减薄超标的工艺问题。桁架内部留出的镂空空间，既为发动机散热气流提供了通畅的穿行通道，也方便维修人员快速拆装离合器、链轮等底盘部件，不需要大范围拆解外围覆盖件。从结构减重的角度考量，空间管架的材料利用率远高于板式焊接车架，同等扭转刚度下整体重量可以降低三成以上，这对于对重量极其敏感的竞赛摩托而言，直接关系到推重比与弯道操控响应速度。建模过程中对每一处管节点的壁厚过渡都做了细化处理，

　　高载荷交汇区域的管壁可以选用稍厚的规格，低载荷的辅助支撑管则采用薄壁管材，在不牺牲整体刚性的前提下进一步优化整车质量分配。车架尾部的安装支点预留了覆盖件、尾灯、后挡泥板的固定孔位，前端的小尺寸支架用于安装仪表与转向限位结构，所有外接部件的安装面都与对应管梁的轴线保持垂直，保证紧固件受力方向沿着螺栓轴向，不会出现额外的剪切分力。这套管式车架的设计逻辑完全服务于赛道竞速的使用需求，没有多余的装饰性结构，每一根梁管的走向、每一个节点的布局都对应明确的载荷传递需求，既满足极端工况下的强度刚性要求，也兼顾了管材弯折、相贯切割、组焊定位的实际加工可行性。
