创意弧形一体式桌上足球台结构设计

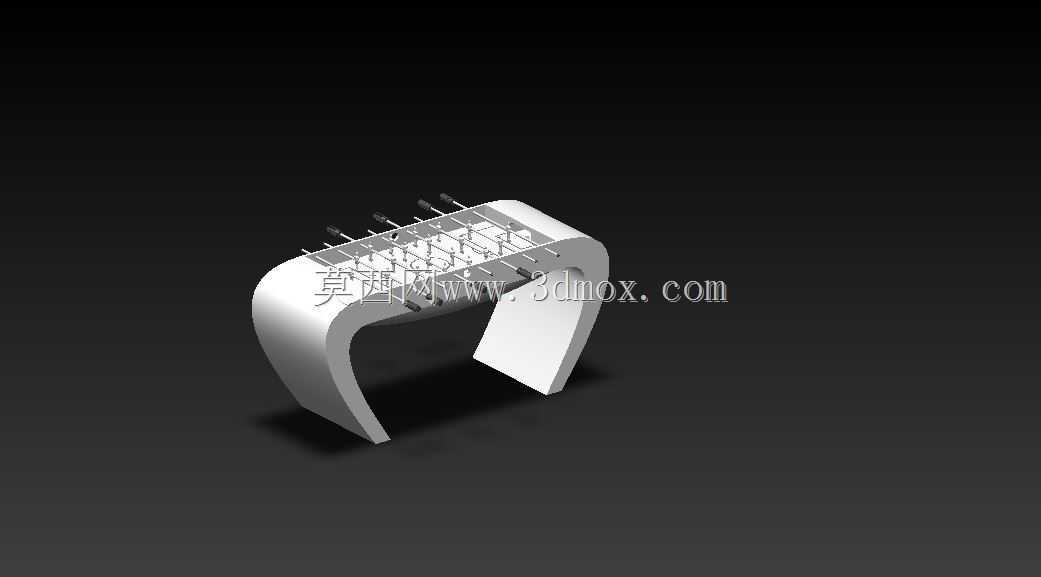

这款桌上足球台采用非对称弧形一体式支撑结构，打破传统方正桌台的设计局限，整体支撑框架由单侧大曲率弯弧构件与另一侧斜向直立支撑件共同构成，无需额外加装横向连接横梁即可保证台体整体结构刚度，台面上的球员杆安装孔位沿台面长边等距排布，孔位同轴度公差控制在0.1mm以内，保证操纵杆推拉、转动过程无卡滞，适配不同年龄段使用者的操作习惯。从实际应用场景来看，该结构既可以放置在休闲办公区的公共休息空间，也适用于商业综合体的游艺区域、家庭娱乐室等场景，相比传统方正桌台，弧形外轮廓没有尖锐直角，能降低人员走动时磕碰受伤的风险，同时独特的造型也能适配现代简约、工业风等多种室内装修风格，无需额外做装饰遮挡即可作为空间陈设的一部分。设计过程中首先对台体受力做了有限元校核，单侧弧形支撑采用变截面壁厚设计，靠近地面的支撑端壁厚更大，承载台面及操纵组件的上端做局部加厚处理，保证台体在人员倚靠、大力操纵球杆时的形变量控制在0.2mm以内，不会出现台面倾斜导致的足球走位偏移问题。台面边缘做了一圈高度12mm的凸起围边，围边内侧做圆角过渡，避免足球在高速运动时卡入边角，四个角位做45度斜角导向设计，让球碰到边角后能自然回弹到台面活动区域，减少死球情况出现。安装边界方面，该桌台整体占地长度约1.4米，宽度约0.8米，弧形支撑端向外延伸的最大宽度比传统直腿桌台少120mm，在狭小空间摆放时能预留更多通行空间，底部支撑端配有可调式防滑脚垫，可根据地面平整度调整高度，调平范围0-15mm，即使在略有起伏的地面也能保证台面水平。操纵杆采用空心高强度杆件设计，在保证抗弯强度的同时降低整体重量，长时间操作也不易产生手臂疲劳，杆端手柄位置做了符合人体工学的弧度设计，握持时贴合手掌轮廓，转动操纵时的阻尼感均匀，不会出现松旷或过紧的问题。台体表面采用哑光耐磨涂层，长期使用过程中不易被球杆刮花，也不会因为灯光反射造成晃眼影响操作视线，台面的球员安装位采用标准化卡槽设计，球员人偶可直接卡入固定，更换不同配色人偶时无需额外工具，维护便捷。
