巴哈越野赛车钢管焊接防滚车架结构

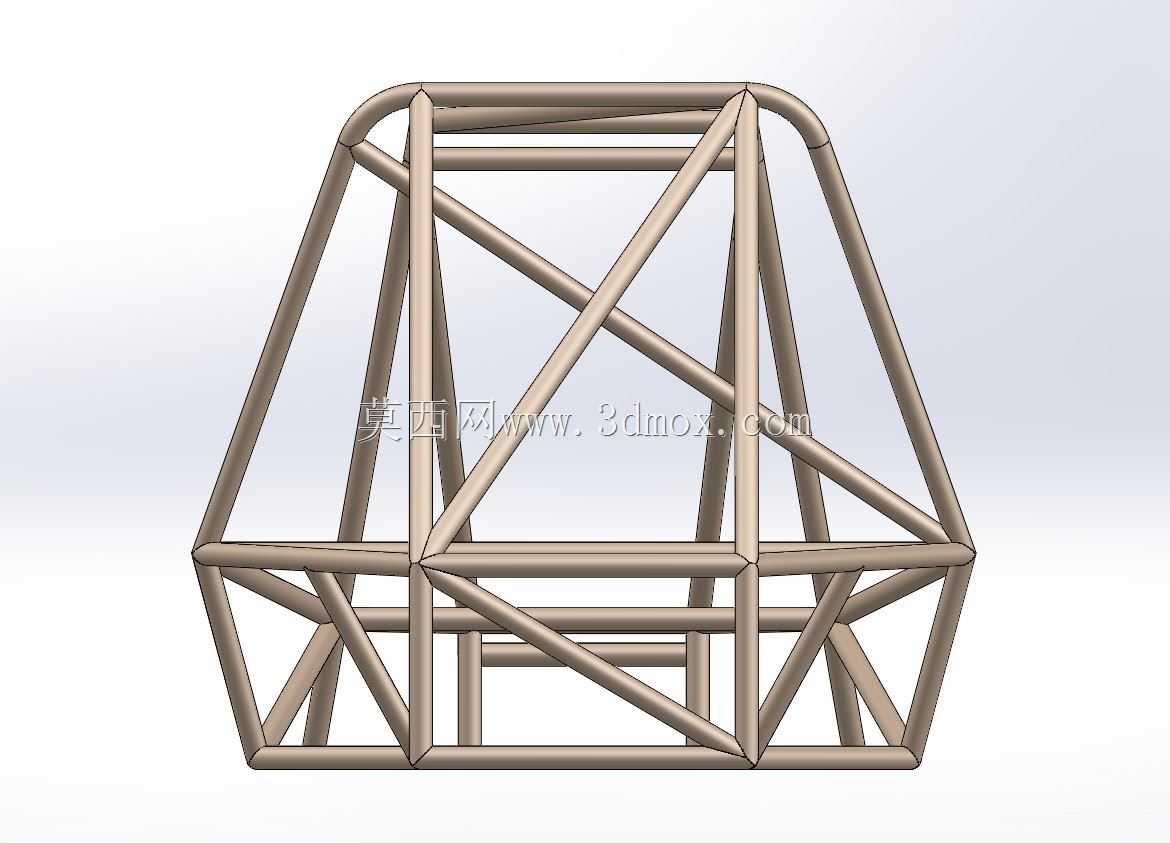

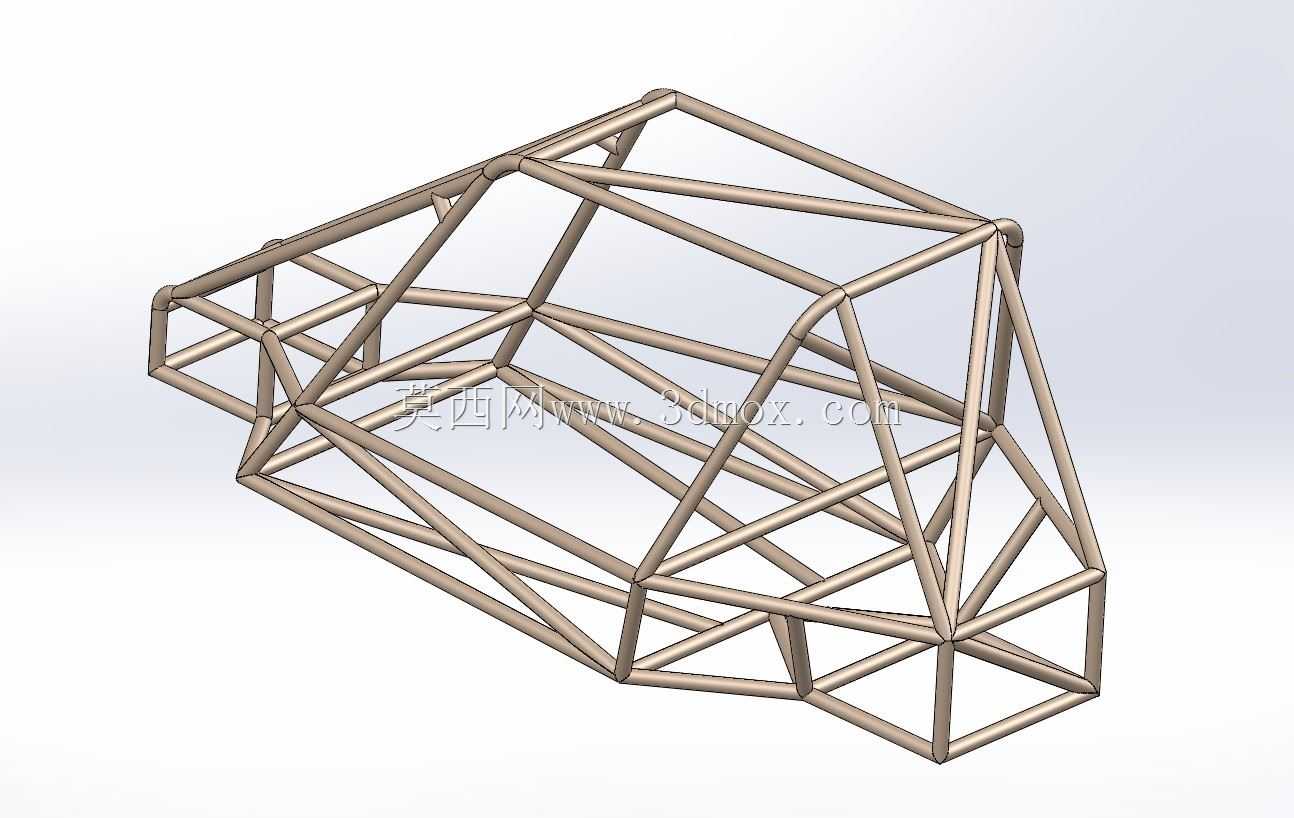

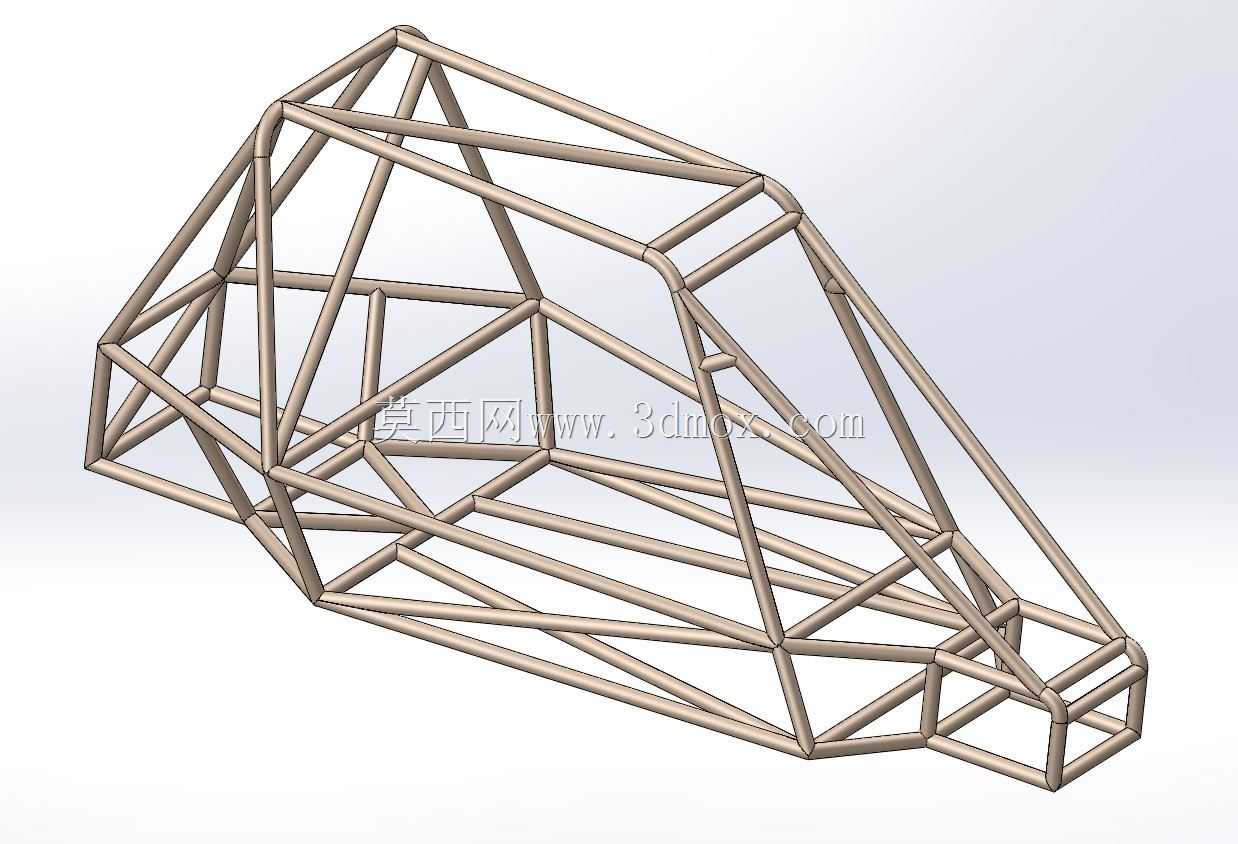

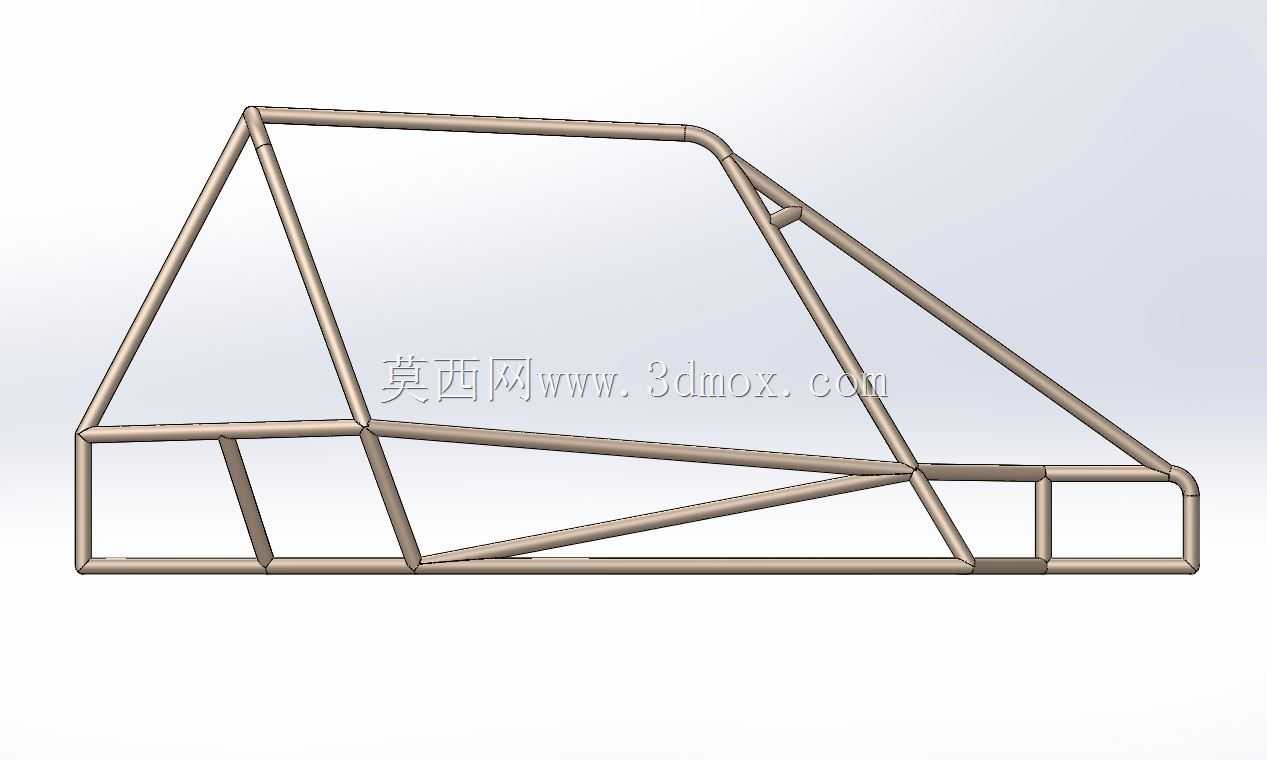

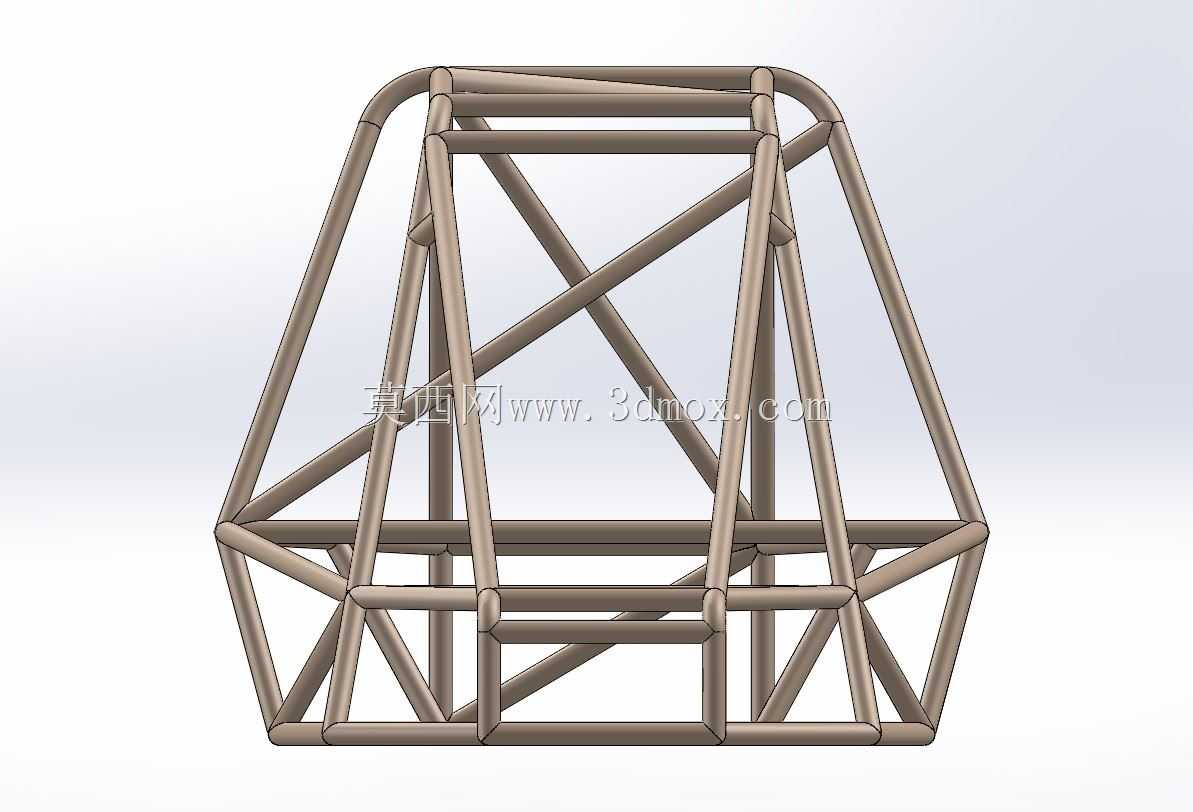

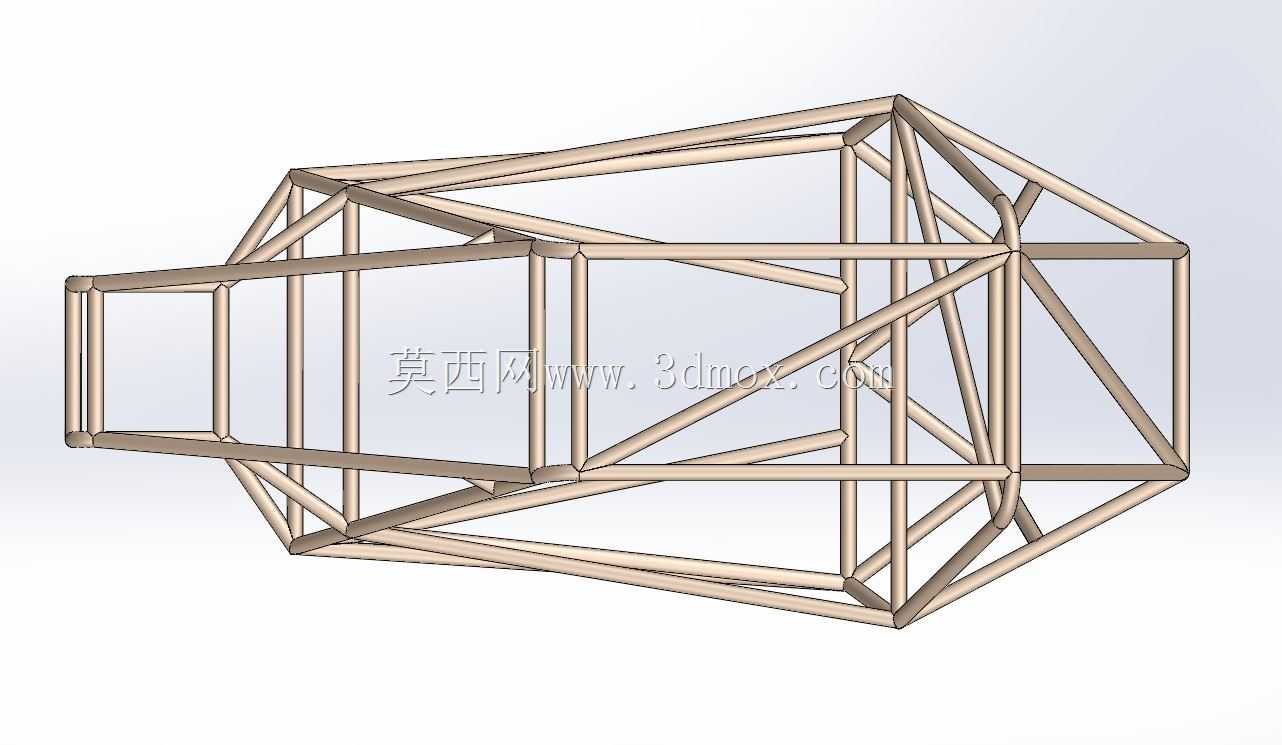

这套钢管桁架结构是巴哈越野赛事参赛车辆的核心承载防滚结构，主要面向非铺装路面越野竞速、障碍穿越场景下的赛车主体承载需求，是巴哈赛车所有动力、行走、操控系统的安装基体，同时承担碰撞、翻滚工况下的乘员舱防护功能，是越野赛车设计环节中优先级最高的安全与承载核心部件。设计过程中首先以赛事规则限定的乘员舱安全边界为核心基准，先通过3D草绘搭建整体空间线框，确定驾驶位坐姿空间、转向系统安装位、动力总成布置区间、悬架硬点坐标的空间位置，所有管件的连接节点都避开乘员肢体活动范围，同时保证翻滚时任意方向的受力都能通过多根斜向管件分散传递，避免单根管件受力过载断裂。整体结构采用圆形钢管拼接焊接成型，主环、前环、侧边防撞斜撑的管径与壁厚根据受力仿真结果匹配，主承载环采用更大规格的管材承受翻滚时的垂向冲击，侧向斜撑采用交叉桁架布局抵消侧翻时的横向剪切力，前部延伸的桁架结构预留了前悬架安装支座、转向机固定位、防撞缓冲结构的安装接口，后部桁架预留了动力总成安装吊点、后悬架硬点、油箱固定位的安装空间，所有管件的相贯线切口都匹配焊接工艺要求，保证焊接时的贴合面积满足焊缝强度要求。安装边界上，车架整体宽度匹配赛事规则限定的最大车宽要求，前部桁架长度预留前悬行程与前轮转向的活动空间，后部长度匹配动力总成与后悬挂的布置尺寸，底部纵梁的高度兼顾离地间隙与整车重心控制要求，乘员舱内部的横向宽度满足佩戴安全头盔、赛车服的驾驶员操作空间，顶部防滚环的高度保证驾驶员头部与管件的安全距离符合赛事安全规范，所有安装硬点的坐标都与后续悬架、转向、动力系统的设计参数对齐，避免后续装配出现干涉。结构设计上没有多余的冗余管件，每一段管材都承担对应的承载或传力功能，在保证整体抗扭刚度、碰撞防护能力的前提下尽可能控制整体重量，兼顾越野场景下的强度需求与整车轻量化要求，焊接完成后的车架可直接作为基体开展后续整车总装工序，适配巴哈赛事中泥泞、颠簸、飞坡等极端工况下的使用需求，翻滚时能形成完整的封闭防护笼结构，避免外部冲击侵入乘员舱，同时桁架结构的抗扭特性可以抵消非铺装路面行驶时车架受到的交变扭转力，避免长期使用后出现结构变形。
