车用涡轮增压总成结构三维数模

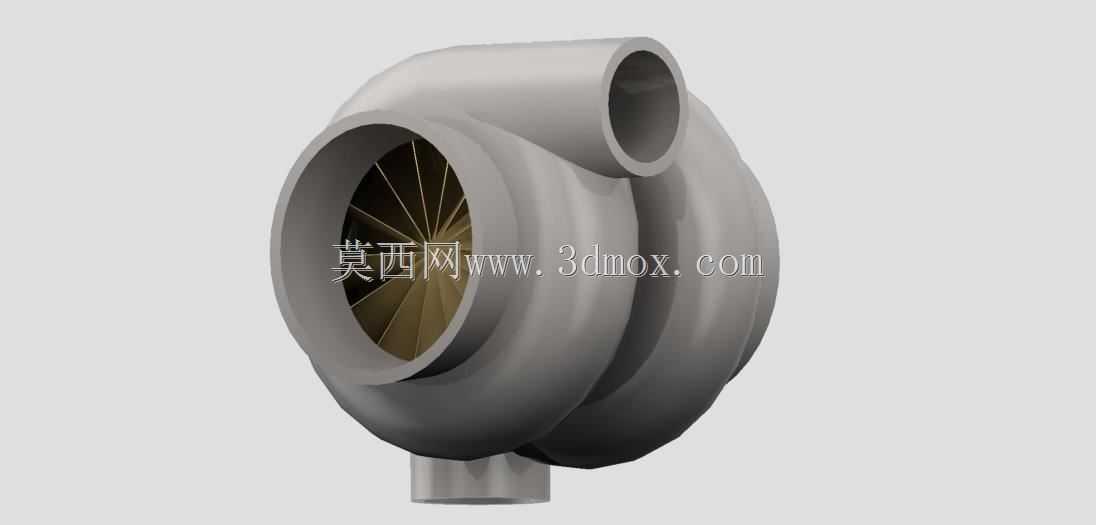

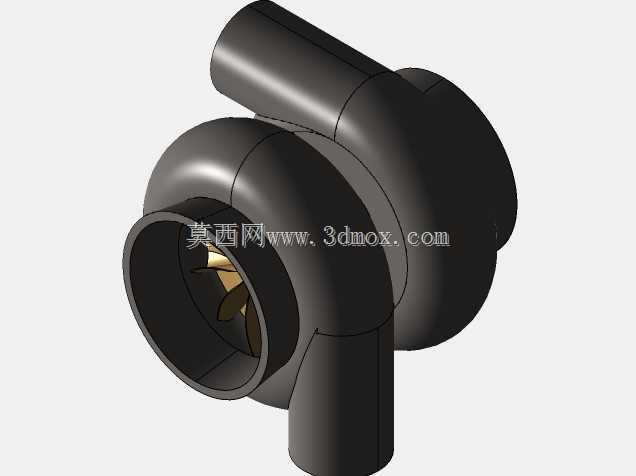

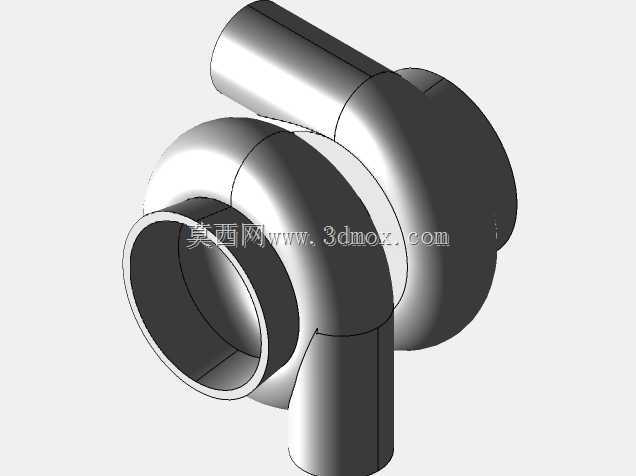

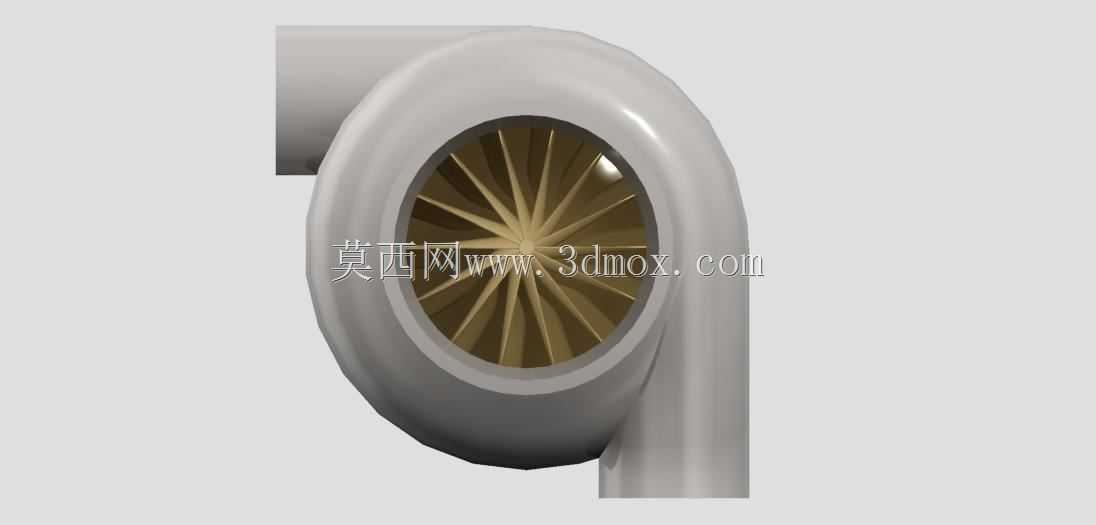

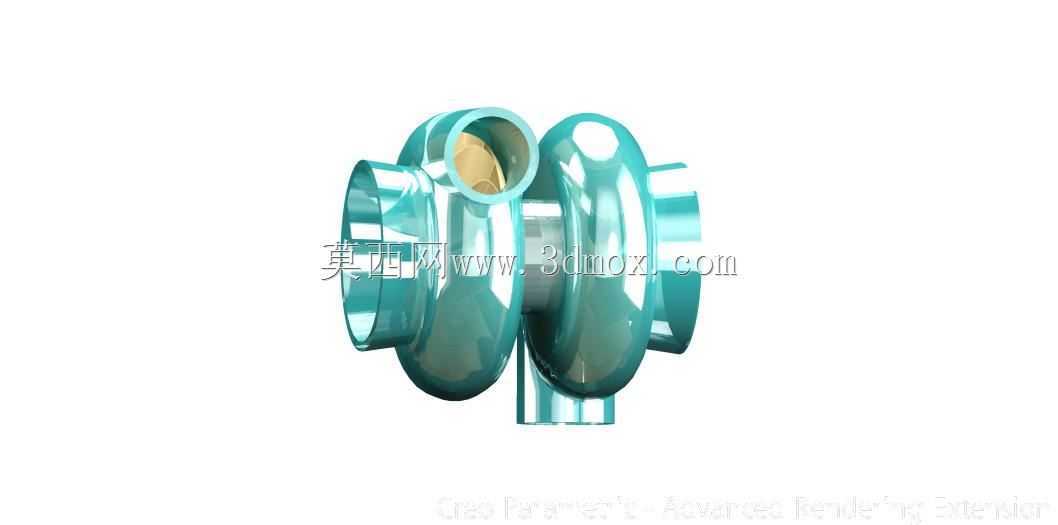

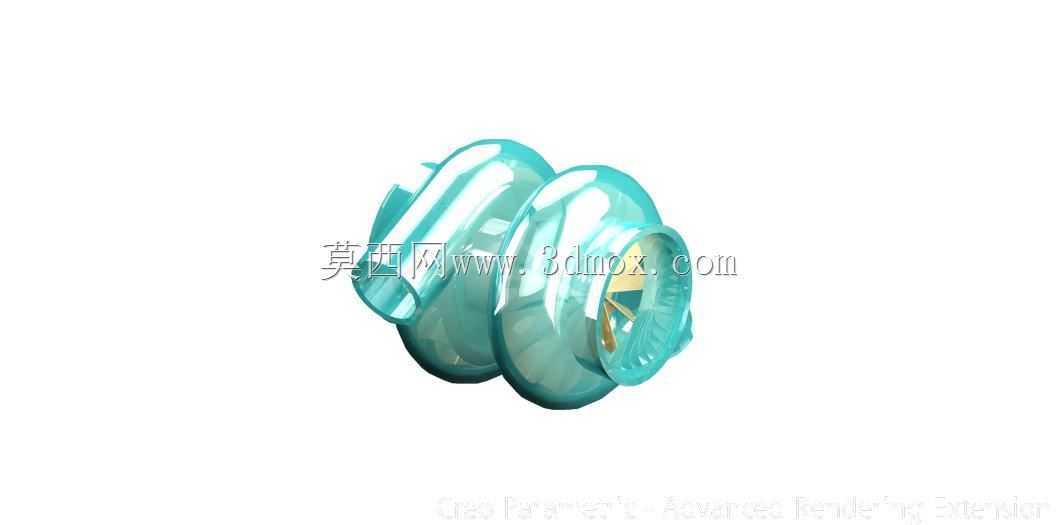

　　这套涡轮增压器三维结构数模，完整还原了车用增压系统核心部件的装配关系与外形特征，覆盖压气机壳、叶轮、中间体连接端、进出口法兰等全部关键结构，可直接用于动力系统匹配校核、教学演示或新机型改型参考。从实际工程应用场景来看，这类增压部件主要匹配小排量乘用车、轻型商用车的内燃动力单元，通过回收发动机排气端的剩余能量驱动涡轮端叶轮，同轴带动压气机侧叶轮压缩进气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，最终实现动力输出提升、燃油经济性优化的效果，是当前小排量动力总成降本增效的核心配套部件。从设计思路层面拆解，模型的蜗壳流道采用渐扩式截面设计，顺着叶轮旋转方向逐步扩大流通截面积，能让被压缩的空气在流道内平稳减速升压，

　　减少气流紊流带来的能量损失；压气机叶轮采用后弯式叶片构型，叶片曲面沿径向做了变角度扭转，既兼顾高转速下的气动效率，也能拓宽压气机的高效工作区间，避免发动机高低速工况切换时出现增压迟滞或喘振问题。安装边界方面，模型预留的进气端接口为标准圆柱直插结构，适配常规橡胶进气软管的卡箍安装形式，出气端为带螺栓孔的法兰结构，可直接对接发动机进气歧管的安装面，中间体下方的机油进出口接口位置、尺寸均参照量产通用机型设定，能满足多数横置、纵置动力舱的布置空间要求，不会与周边的冷却管路、线束支架产生干涉。外形结构上，压气机壳采用铝合金压铸的典型薄壁壳体构型，壁厚均匀控制在3-4mm区间，既保证壳体承受增压压力的结构强度，也能尽可能降低部件自重，

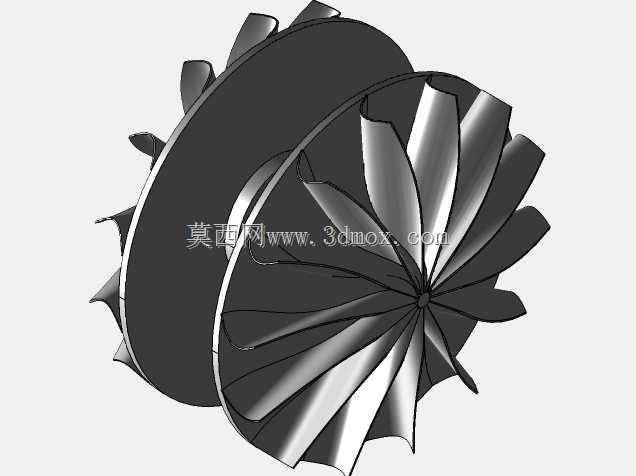

　　中间体连接位置的加强筋布局完全贴合量产件的受力特征，可承受最高每分钟十几万转的叶轮旋转带来的振动载荷，避免长期运行出现壳体开裂问题。叶轮部分的叶片与轮毂采用一体化建模逻辑，叶片前缘做了小圆角钝化处理，能降低高转速下的气流冲蚀损耗，轮背位置的密封环安装槽、轴连接定位孔都做了精确还原，可直接用于后续的转子动平衡仿真、装配干涉检查工作。
