电动剪式千斤顶结构设计三维作品

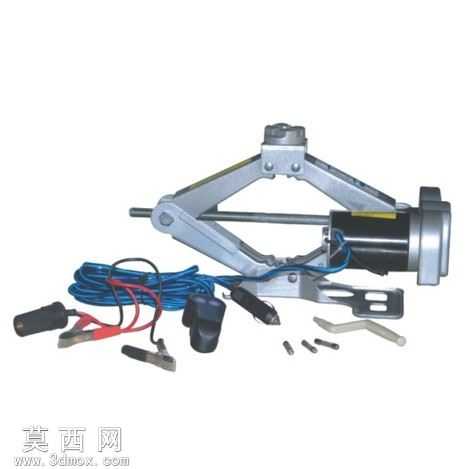

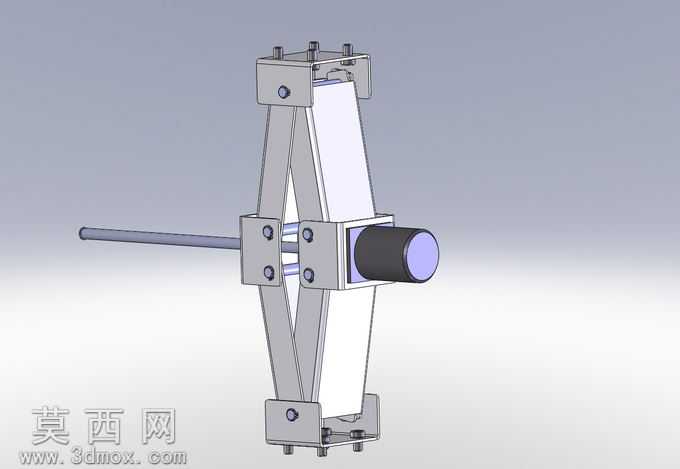

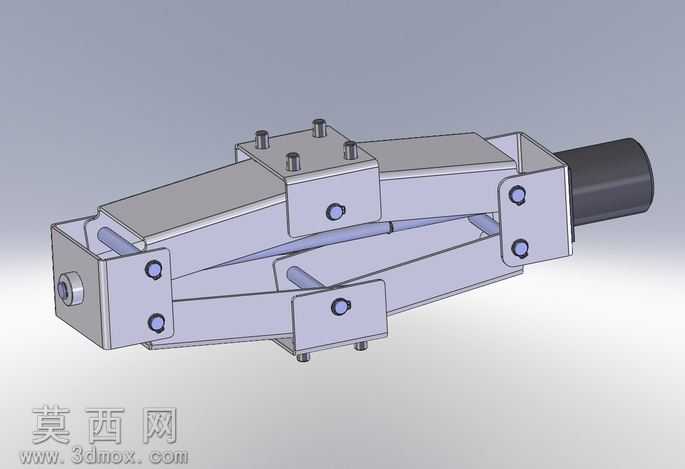

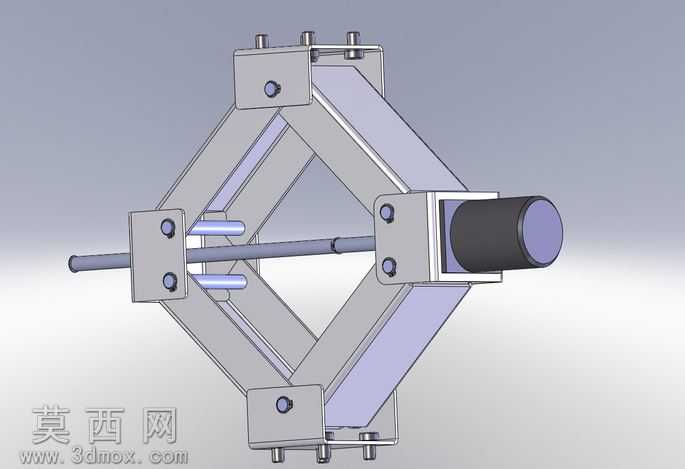

本作品为电动剪式千斤顶的三维结构设计，建模过程严格遵循机械设计规范，先完成整体方案的参数化草绘布局，确定剪臂的铰接点位、行程范围与受力支点位置，再逐步拆分各个零部件进行实体建模。建模阶段对剪臂主体采用拉伸结合倒角、圆角特征处理，还原金属型材的加工形态，铰接位置的销轴、轴套零件单独建模，严格匹配装配公差要求，保证铰接转动的顺畅性；驱动部分的丝杆构件采用螺旋扫描特征完成传动螺纹的建模，端部的电动驱动单元做了模块化拆分，包含驱动壳体、动力输出端的结构细节，还原电动驱动替代手动摇杆的设计逻辑。装配阶段采用自底向上的装配流程，通过重合、同轴心等装配约束完成各部件的定位，模拟剪式结构的伸缩运动轨迹，验证升降行程内无结构干涉，上下支撑端的固定脚座做了防滑接触面的细节设计，保证支撑作业时的稳定性。材质与渲染环节，剪臂主体赋予哑光金属钢材材质，调整表面粗糙度参数还原冷轧钢材的质感，丝杆传动部分赋予光亮镀铬金属材质，区分不同构件的加工工艺，驱动单元外壳赋予磨砂工程塑料材质，铰接销轴赋予高强度合金材质，通过不同材质的区分清晰展现各部件的功能属性；渲染阶段采用柔和的工业展示光源，添加环境反射效果，突出金属构件的轮廓与结构层次，清晰呈现剪式交叉铰接的核心结构。设计思路上，针对传统手动剪式千斤顶操作费力的痛点，将手动驱动端替换为电动驱动模块，保留剪式结构受力稳定、收纳体积小的优势，通过丝杆传动将电机的旋转运动转化为剪臂的开合运动，实现平稳的升降支撑功能，整体结构紧凑，铰接点布局均匀分散承重载荷，既满足车载应急起重的使用需求，也通过三维建模完整验证了结构的可行性与运动合理性，各部件的连接结构、传动路径都在模型中做了清晰的表达，可用于结构展示、原理演示与后续的工程优化参考。
