方型侧出接头光电传感器三维建模

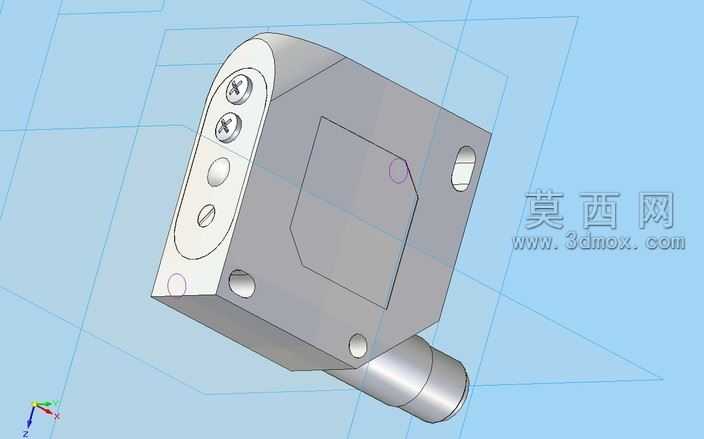

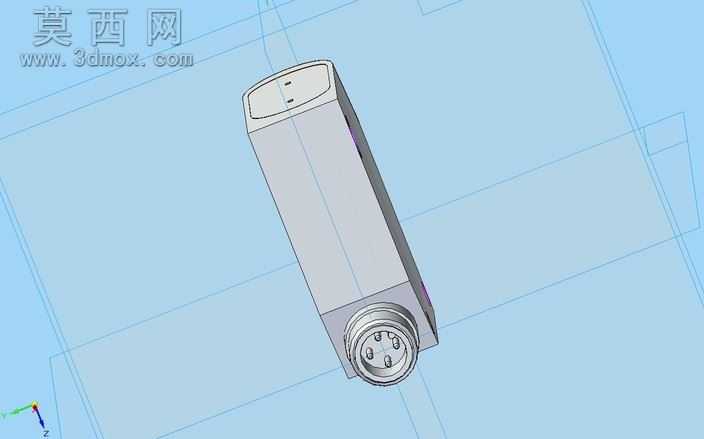

本作品为方型侧出线式光电传感器的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循工业级光电传感器的实际尺寸比例与结构逻辑搭建。建模初期先梳理光电传感器的核心结构组成：主体防护壳体、前端调节端、侧部出线接头、安装定位孔位四个核心模块，先以基准面定位绘制壳体的外轮廓草图，通过拉伸、倒角、圆角等基础特征生成壳体的基础实体，壳体边角处做了适配工业安装场景的圆角处理，避免锐边磕碰同时符合注塑壳体的工艺特征。前端调节端部分，精准还原了两颗调节旋钮、状态指示灯窗、灵敏度调节孔的结构布局，旋钮部分采用旋转凸台特征生成，表面做了细微的防滑纹理刻画，指示灯窗预留了透明材质的装配位，与金属质感的壳体形成材质区分。侧部的出线接头采用阶梯轴式结构设计，通过多段拉伸与圆角过渡还原了工业线缆接头的防护结构，接头与壳体衔接处做了密封位的结构刻画，还原实际产品的防水密封设计逻辑。壳体上的安装孔位严格按照工业传感器的通用安装标准绘制，包含两个沉头安装孔与定位辅助孔，孔位的同轴度、沉头深度都做了参数化约束，可直接导出用于安装适配的工程参考。材质渲染阶段，主体壳体赋予哑光银灰色金属漆材质，模拟铸铝喷塑的工业外壳质感，调节旋钮赋予亮面金属材质模拟不锈钢调节件，指示灯窗赋予半透明磨砂PC材质，出线接头赋予哑光黑色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业传感器的视觉质感。整体建模过程严格遵循自顶向下的设计思路，各部件之间保留了合理的装配间隙，所有特征都做了参数化关联，后续若需调整壳体尺寸、接头规格、孔位位置，仅需修改对应草图参数即可快速完成模型迭代，模型同时还原了光电传感器的外观辨识度与结构合理性，可用于工业自动化场景的装配演示、设备布局模拟、教学演示等多种用途。
