双立柱轴承座式机械组装结构设计

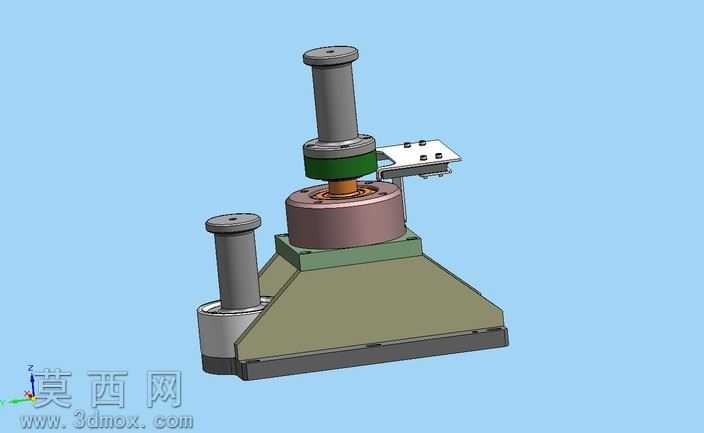

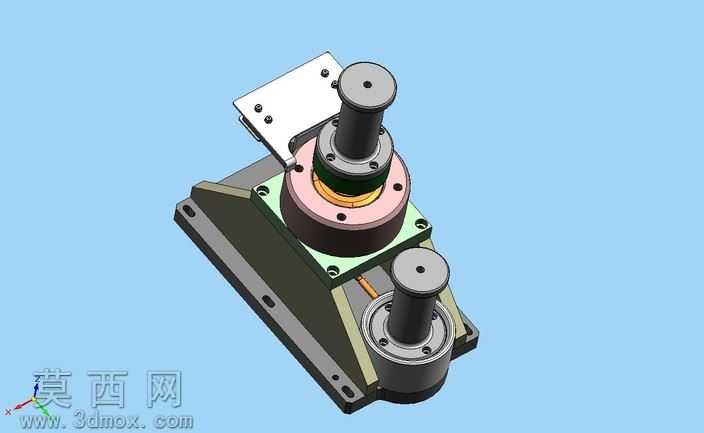

本作品为双立柱式机械组装结构三维建模成果，建模过程严格遵循机械设计装配规范，先完成底座、立柱、轴承安装座、端盖等单个零件的参数化建模，再按照实际装配约束完成整体组装，确保各零件间的同轴度、平行度公差符合机械加工装配要求。渲染阶段采用工业产品常用的金属材质表现方案，底座部分赋予哑光深灰铸铁材质，还原铸铁件的磨砂质感与厚重感；立柱轴类零件赋予光亮镀铬钢材材质，突出金属加工面的光洁度与精密感；轴承安装座的粉色隔套、绿色安装板分别赋予阳极氧化铝合金与工程塑料材质，不同材质间形成清晰的视觉区分，便于快速识别各功能部件；紧固件、压板等小零件统一赋予发黑处理钢材材质，还原工业标准件的真实外观。结构设计上采用倾斜式底座布局，主立柱搭配大尺寸轴承安装组件，内置轴承限位结构与端盖密封结构，可实现旋转类部件的稳定支撑，副立柱采用同规格轴类结构，可作为辅助定位或从动支撑使用，底座预留多组安装沉孔与定位销孔，方便整体结构固定在设备工作台面，侧方设置的白色压板组件可实现上部部件的锁紧限位，避免工作过程中出现轴向窜动。设计思路围绕紧凑型旋转支撑工装的需求展开，在保证结构刚性的前提下尽可能缩小整体体积，各零件均采用标准化设计，紧固件、轴承均选用通用工业标准件，降低后续加工与采购成本，装配过程中预留合理的装配间隙与公差带，确保实际生产中可顺利完成组装，同时兼顾后期维护拆卸的便利性，各连接部位均设计有便于工具操作的空间，无需特殊工装即可完成拆装维护。
