分体式旋钮锁止环组件结构设计

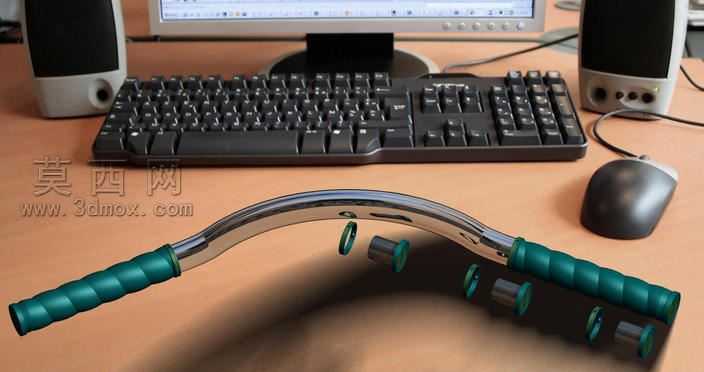

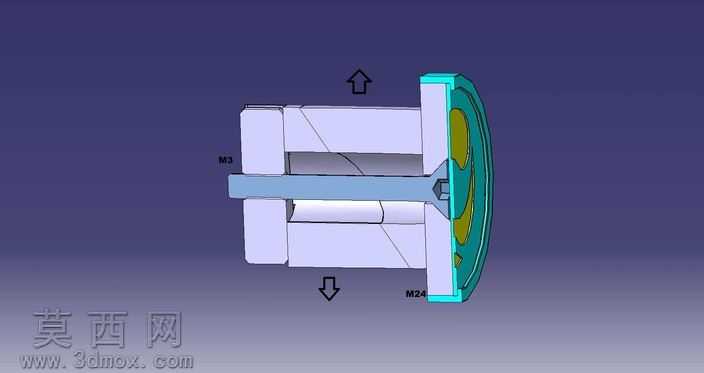

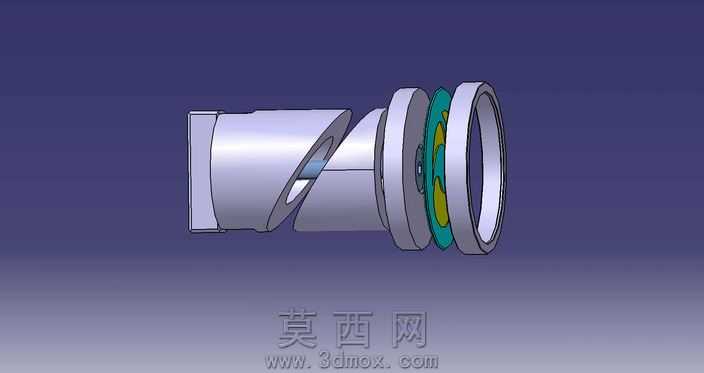

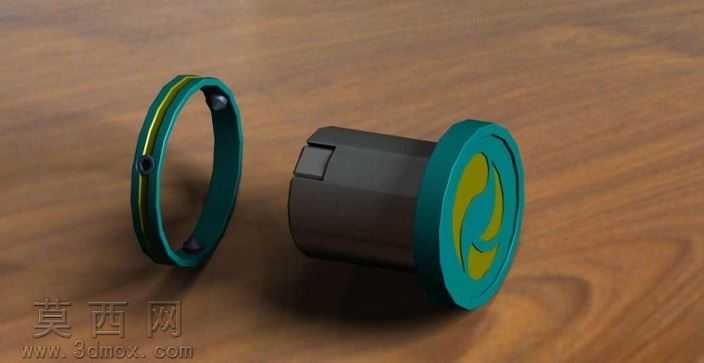

本作品为分体式旋钮与配套锁止环的结构设计，整体采用三维参数化建模方式完成，建模过程中优先保证各部件的装配公差合理性，对旋钮主体、端盖标识环、锁止胶圈三个独立零件分别完成特征构建。旋钮主体采用柱身带定位卡槽的结构设计，柱身侧面设置对称的限位凸块，用于装配时与安装基座的卡槽配合实现周向防转，避免旋钮使用过程中出现跟转打滑的问题；旋钮端盖采用分层结构设计，外层为青绿色塑胶包覆层，内层嵌入黄底标识区域，标识区域做了流畅的曲面造型处理，边缘做圆角过渡避免尖锐棱角，提升握持与视觉的柔和度。配套的锁止环为薄壁环形结构，环身内侧均匀分布三个定位凸点，用于与安装位的凹槽卡合实现轴向固定，环身外侧嵌入一圈细窄的装饰条，既提升外观层次感，也可作为装配对位的参考标记，环身整体做了等壁厚处理，保证注塑成型时的材料流动均匀性，避免出现缩痕、翘曲等成型缺陷。渲染阶段采用木纹桌面作为展示基底，材质参数调整上，旋钮主体的深灰色部分设置为哑光磨砂塑胶材质，粗糙度参数调整至0.6，模拟常用工程塑胶的细腻磨砂触感；青绿色外层设置为半哑光硬质塑胶材质，粗糙度0.3，保留轻微的反光效果体现硬质材料的质感；锁止环的装饰条设置为金属亮面材质，金属度参数0.8，与周边塑胶材质形成明确的质感区分。布光采用侧上方45度主光源搭配底部补光的方式，主光源开启软阴影效果，阴影边缘做虚化处理，还原真实室内光照下的投影效果，同时在部件边缘添加轻微的轮廓光，突出各零件的轮廓边界，清晰展示分体结构的装配关系。设计过程中充分考虑部件的实际使用场景，锁止环与旋钮主体的配合间隙预留0.1mm的装配公差，既保证组装时的顺畅度，也避免间隙过大出现使用旷量，所有棱角位置均做R0.5以上的圆角处理，既符合塑胶件的成型工艺要求，也避免使用过程中划伤操作人员，整体结构简洁实用，兼顾装配可靠性与外观辨识度，可直接用于相关调节旋钮类产品的结构参考。
