汽车盘式制动卡钳刹车盘结构设计

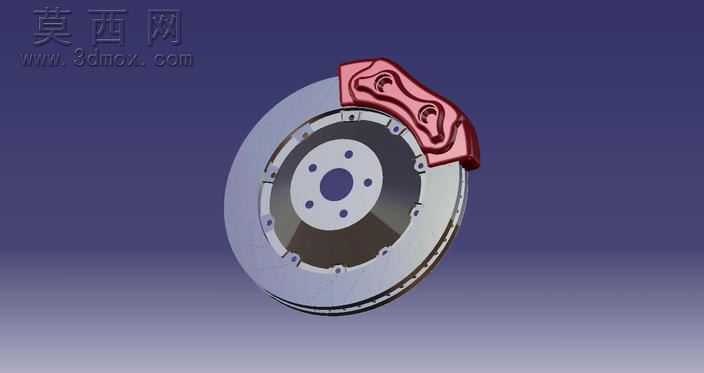

本作品为汽车盘式制动系统核心部件的三维建模设计，整体围绕刹车盘与制动卡钳两大核心构件展开精细化结构还原。建模过程中首先基于盘式制动器的实际工作原理搭建基础参数框架，对刹车盘的通风散热结构、安装定位孔组、中心装配轴孔进行1:1比例的特征构建，刹车盘盘面采用环形薄壁结构设计，沿圆周均匀分布的螺栓安装孔严格遵循实车装配的孔位公差标准，中心轴孔处的定位台阶结构做了分层特征处理，还原了与轮毂装配的贴合面细节。制动卡钳部分采用分体式结构建模，卡钳主体的弧形包裹轮廓完全匹配刹车盘的外径尺寸，卡钳内侧的刹车片安装槽位做了内凹限位结构设计，卡钳表面的加强筋、减重凹槽以及液压管路接口位置都做了精细化的特征刻画，还原了铸造卡钳的外观肌理与结构强度设计逻辑。材质渲染阶段，刹车盘采用灰铸铁金属材质，调整表面粗糙度参数还原铸铁件的哑光磨砂质感，盘面摩擦区域做了轻微的使用痕迹纹理处理，增强真实感；制动卡钳采用红色耐高温烤漆材质，调整高光反射参数还原漆面的亮面质感，卡钳边缘的金属裸露部分做了金属切削面的材质区分，刹车片部分采用半金属摩擦材料的深灰粗糙材质，与卡钳主体形成清晰的材质层次。结构设计上充分考量盘式制动器的工作逻辑，卡钳与刹车盘的配合间隙控制在合理的实车参数范围内，卡钳的跨接结构完全覆盖刹车盘的摩擦工作面，安装定位点的位置与角度符合汽车底盘的装配要求，整体模型无结构干涉问题，各部件的装配关系清晰明确，可用于制动系统结构教学、汽车零部件展示以及相关改装设计的参考使用。建模过程中对各部件的倒角、圆角细节做了统一处理，避免尖锐结构不符合实际生产工艺要求，卡钳表面的品牌标识区域预留了平整的特征面，刹车盘的通风道内部结构也做了简化但准确的还原，既保证模型的视觉真实度，也兼顾了三维模型的使用流畅度。
