多孔定位安装工装板三维结构设计

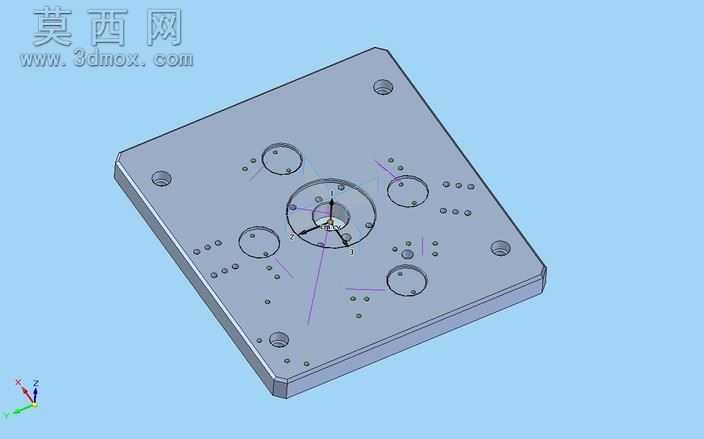

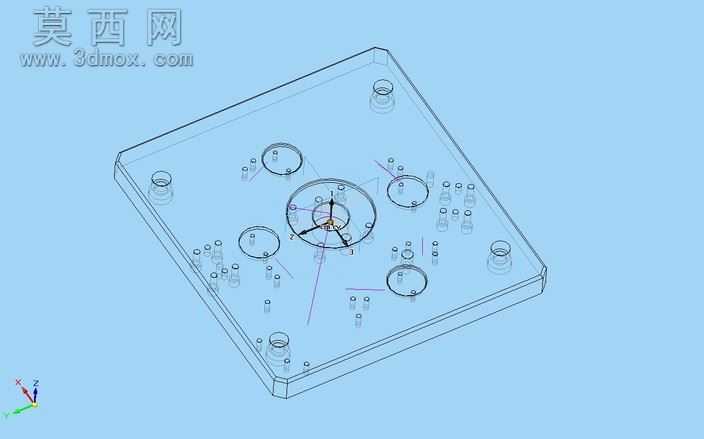

车间里做非标工装最头疼的就是基板定位不准，换产调试时孔位对不上，装夹完工件翘曲，反复磨垫铁耽误大半天工时。这块多孔定位安装板的模型，完全是照着现场工装落地的实际需求做的结构，没有花里胡哨的冗余设计。板体四周的沉头安装孔特意做了锪平深度的细节预留，实际加工时不用二次补画沉孔工序，上数控铣直接按模型走刀就能做出贴合螺栓头的平整面，锁付后不会因为接触面倾斜产生内应力，长期使用也不会因为应力集中出现板体翘曲变形。中间区域的大小孔位排布完全避开了应力集中的板边区域，大直径的中心定位孔做了同轴度公差的建模预留，孔壁和端面的垂直度在建模时就按IT7级公差做了偏移补偿，后续加工完直接能和定位销过渡配合，不用再人工修配孔壁。那些散落在大孔周围的小直径安装孔，每个孔的位置都对应了常见气动元件、定位夹具的安装孔距，甚至特意留了穿气管和走线的缺口位，不用后期现场打孔破坏板体结构。板体的边角做了C2倒角的建模处理，不是生硬的直角，搬运和装配时不会割手，也避免了磕碰掉渣影响安装平面度。做这个模型的时候特意把透明显示效果做了出来，能直接看到板体内部没有做多余的减重腔——很多新手做工装板喜欢乱挖减重腔，结果铣完薄板直接变形，这块板保留了足够的实体厚度，只有在非安装区域做了轻微的厚度减薄，既控制了整体重量，又保证了平面度在长期受压下不会超差。孔位之间的间距特意留了足够的扳手操作空间，实际装配时套筒能直接伸进去锁螺丝，不会因为孔距太窄卡扳手，省得现场打磨扩孔。板体底面做了0.1mm的浅槽预留，贴密封胶条的时候刚好能嵌进去，装在设备台面上不会被胶条垫高影响水平度，也能防止加工切削液渗到板底积垢生锈。不管是拿来做实训教学的工装设计案例，还是直接导出工程图下料加工，这个模型的细节都能直接对接生产，不用再花时间补工艺结构，拿到手调整下孔位尺寸就能适配不同的工装需求。
