按动式透明笔杆圆珠笔结构设计

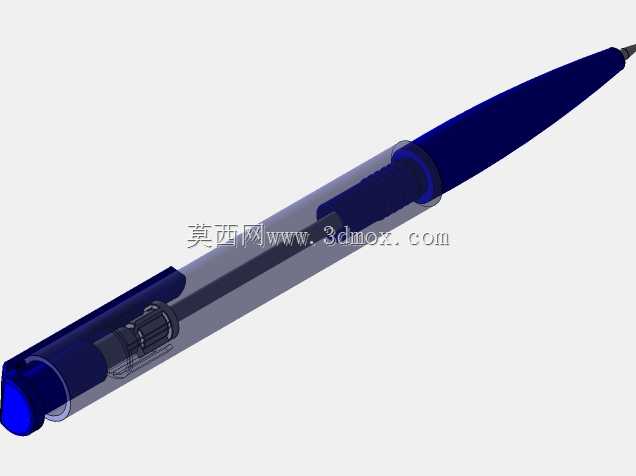

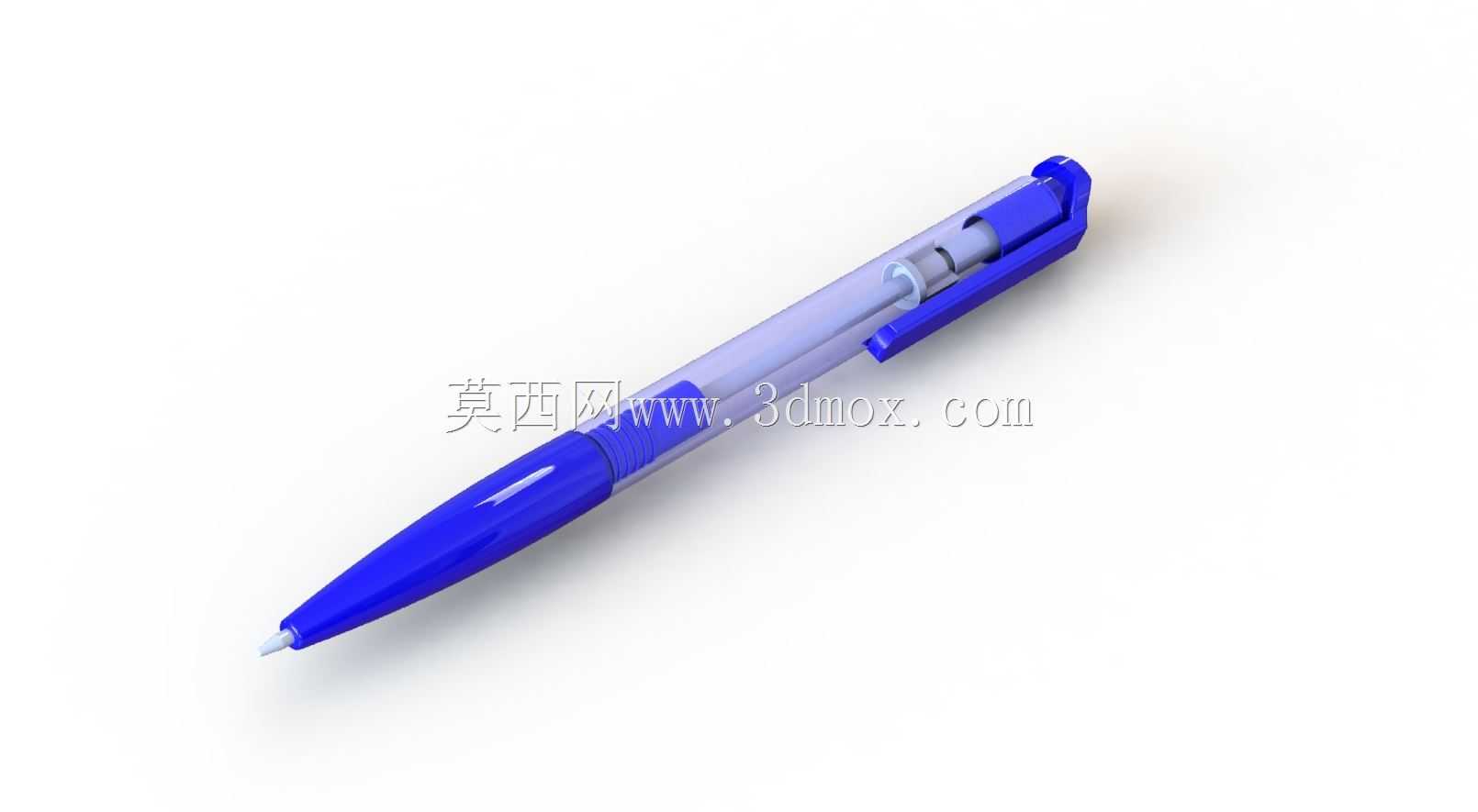

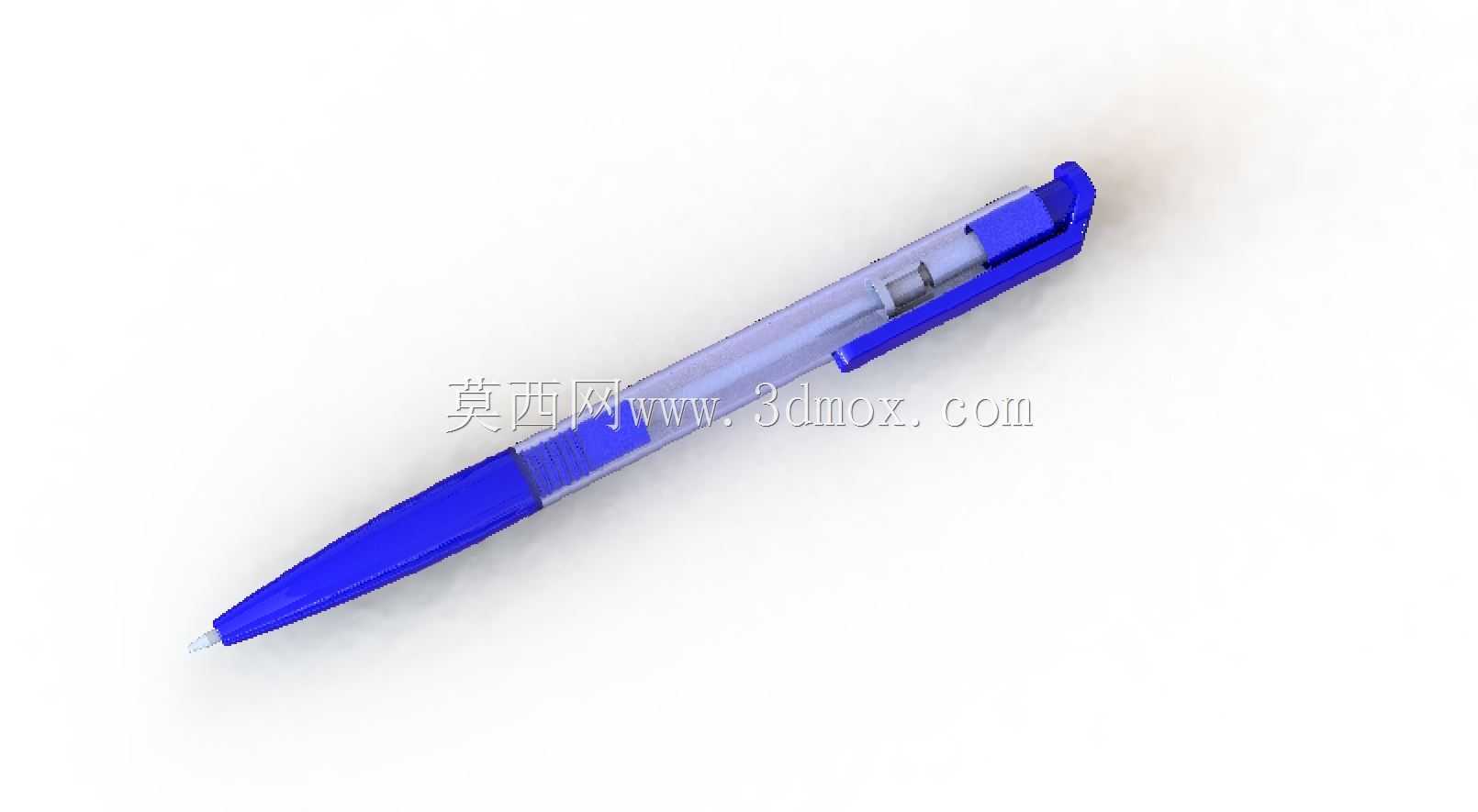

这款按动式圆珠笔的三维结构设计，核心围绕日常高频书写场景的使用需求展开，适配办公记录、学生作业、现场标记等多类书写场景，整体结构紧凑无冗余部件，兼顾握持手感与内部传动可靠性。从设计逻辑来看，首先确定的是握持段的人体工学尺寸，笔身握持区直径控制在10mm左右，整笔长度控制在140mm区间，既满足成年用户单手握持的贴合度，也适配常规笔袋、工装口袋的收纳边界，笔夹采用一体化卡扣结构，突出笔身的厚度控制在3mm以内，夹持时可适配厚度0.5mm到5mm的笔记本封皮、工装口袋布料，不会因夹持过松导致脱落，也不会因夹持力过大损伤被夹持物件。内部结构上，按动触发机构采用经典的棘轮旋转定位结构，笔芯伸缩行程控制在4mm，按动按键的按压力度设置在15N左右，按动反馈清晰无卡顿，避免日常携带时误触导致笔尖伸出污染衣物；笔芯仓内径适配通用规格的按动式圆珠笔芯，更换笔芯时仅需旋开笔身前段的笔锥段即可完成操作，无需额外工具，笔锥段与笔身主体采用细牙螺纹连接，配合0.2mm的密封间隙，可避免日常使用中灰尘进入笔芯仓污染笔芯出油口。透明笔杆部分采用等壁厚设计，壁厚均匀控制在1.2mm，既可以直观观察内部笔芯的剩余油墨量，也保证了笔身的结构强度，日常1.2米高度自由跌落至水泥地面时，笔杆不会出现开裂破损；笔夹与笔身上端的固定结构采用嵌入式卡扣装配，无需粘接或螺丝固定，装配工序简单，适合批量生产时的快速组装。笔尖出墨口位置设置有0.8mm的内凹防护结构，笔尖伸出时内凹结构可引导笔尖垂直正对书写面，避免书写时笔尖歪斜导致的出墨不畅、笔尖弯折问题，笔身尾部的按动按键表面设置有细密的防滑纹理，按压时手指不会打滑，即使手部带有少量汗液也能稳定触发按动操作。整体结构没有多余的装饰性部件，所有外形结构都服务于功能需求，各部件的装配公差控制在0.05mm以内，装配后笔身同轴度误差不超过0.1mm，书写时不会出现笔芯晃动导致的笔迹偏移问题。
