箭头成型用TRINOTA结构模具设计

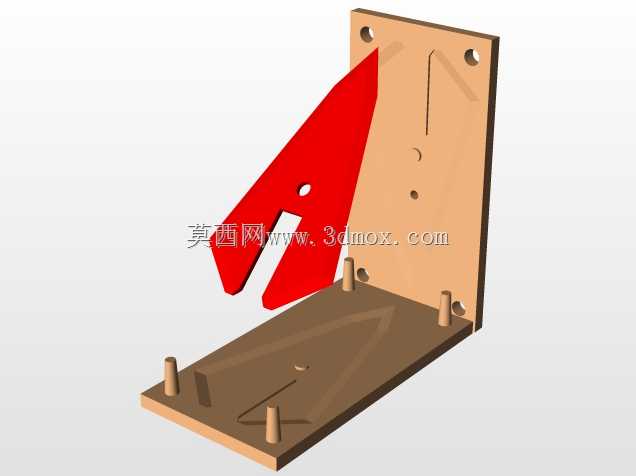

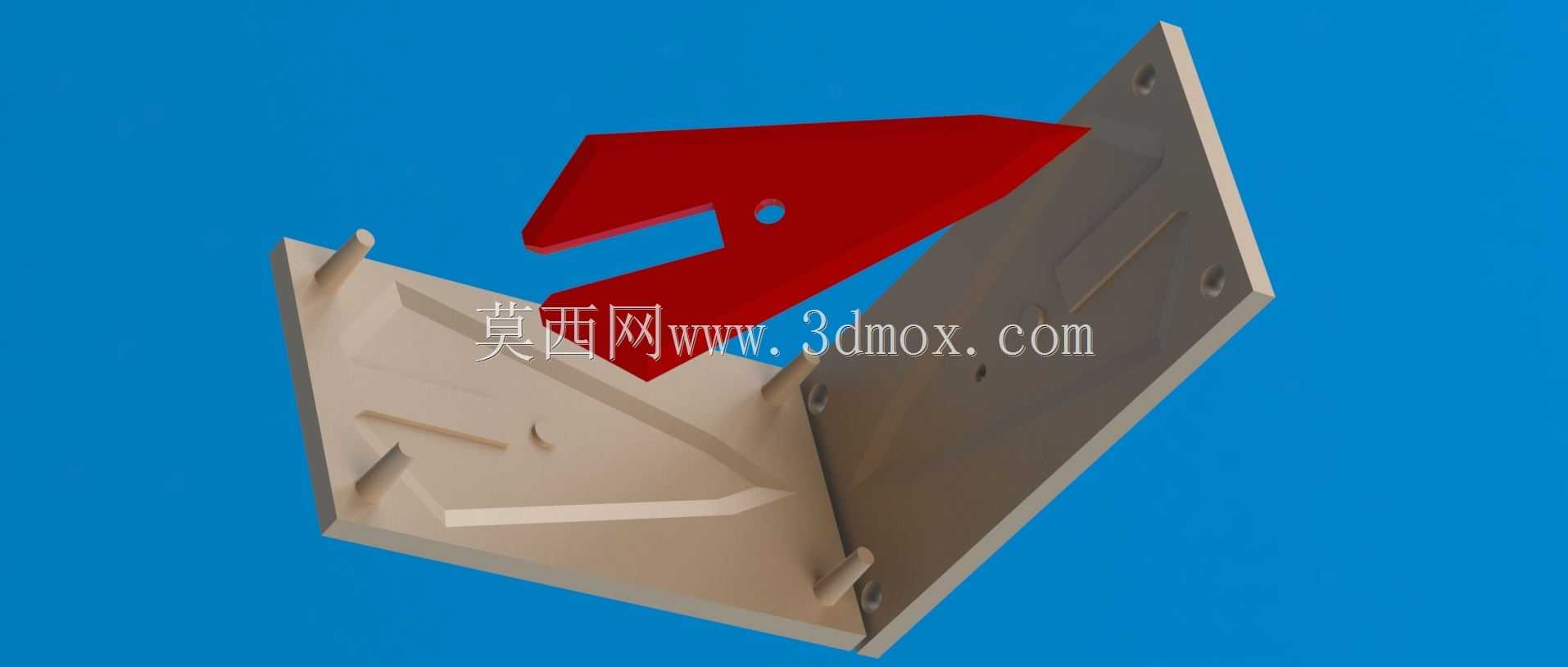

这套模具主要用于箭头类零部件的成型加工，适配小批量试制阶段的生产需求，可直接通过3D打印工艺完成模具本体的快速制造，无需传统开模的复杂工序，能大幅缩短产品迭代的验证周期，适合研发阶段的多轮方案调整场景。从结构设计来看，模具采用上下对合的分型结构，分型面完全贴合箭头的外轮廓曲面，合模后形成的型腔精准匹配箭头的外形尺寸，侧壁设置的定位凸柱可保证上下模合模时的对位精度，避免合模错位导致的成型件尺寸偏差，模具边缘的安装孔可直接固定在通用工装台面上，适配常规的压装成型作业需求。在实际应用场景中，这类模具可直接用于箭头类产品的首件试制，也可承担小批量定制化生产的成型任务，针对箭头头部的尖锐成型区域，模具对应位置做了局部加厚处理，避免成型过程中应力集中导致的模具损坏，同时型腔内部的排气槽设计可减少成型过程中的气泡缺陷，保证成型件的表面质量。设计过程中优先考虑了3D打印的工艺特性，所有结构均采用无悬空的自支撑设计，打印过程中无需额外添加支撑结构，减少后处理的工作量，模具的开合导向结构直接集成在模体上，无需额外装配导向销等标准件，进一步压缩了模具的制造周期。从安装边界来看，模具整体为板式结构，底部安装面的平面度公差控制在0.1mm以内，可适配多数通用压装设备的工作台面，安装孔位采用等间距排布，可兼容不同规格的压紧夹具，无需额外制作转接板即可完成装夹。成型作业时，将上下模合模后通过侧边的定位结构锁紧，注入成型材料后保压一定时间即可开模取件，模具的脱模斜度设置在1.5度，既保证成型件的尺寸精度，又能降低脱模时的阻力，避免成型件卡在型腔内。针对箭头尾部的卡槽结构，模具对应位置采用镶拼式设计，若该位置出现磨损可单独更换镶件，无需整体报废模具，有效降低了试制阶段的成本投入，模具的壁厚均匀性控制在2mm以上，可承受成型过程中的压装力，避免受力变形影响成型精度。
