零件框架3D打印成型模具结构设计

这套模具是针对零件框架类塑件的小批量快速成型需求开发的3D打印用成型工装，适配桌面级及工业级FDM、光固化3D打印设备的成型仓尺寸边界，无需传统注塑机的高压锁模结构即可完成塑件的型腔填充与冷却定型。从实际应用场景来看，这类模具主要服务于新品研发阶段的样件快速迭代、小批量定制化零件生产环节，相比传统钢模加工周期缩短70%以上，成本仅为传统机加工模具的十分之一左右，尤其适合结构验证、功能测试阶段的零件试制需求。

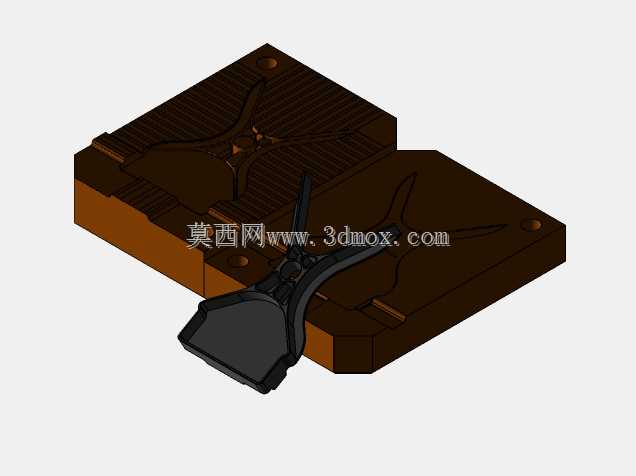

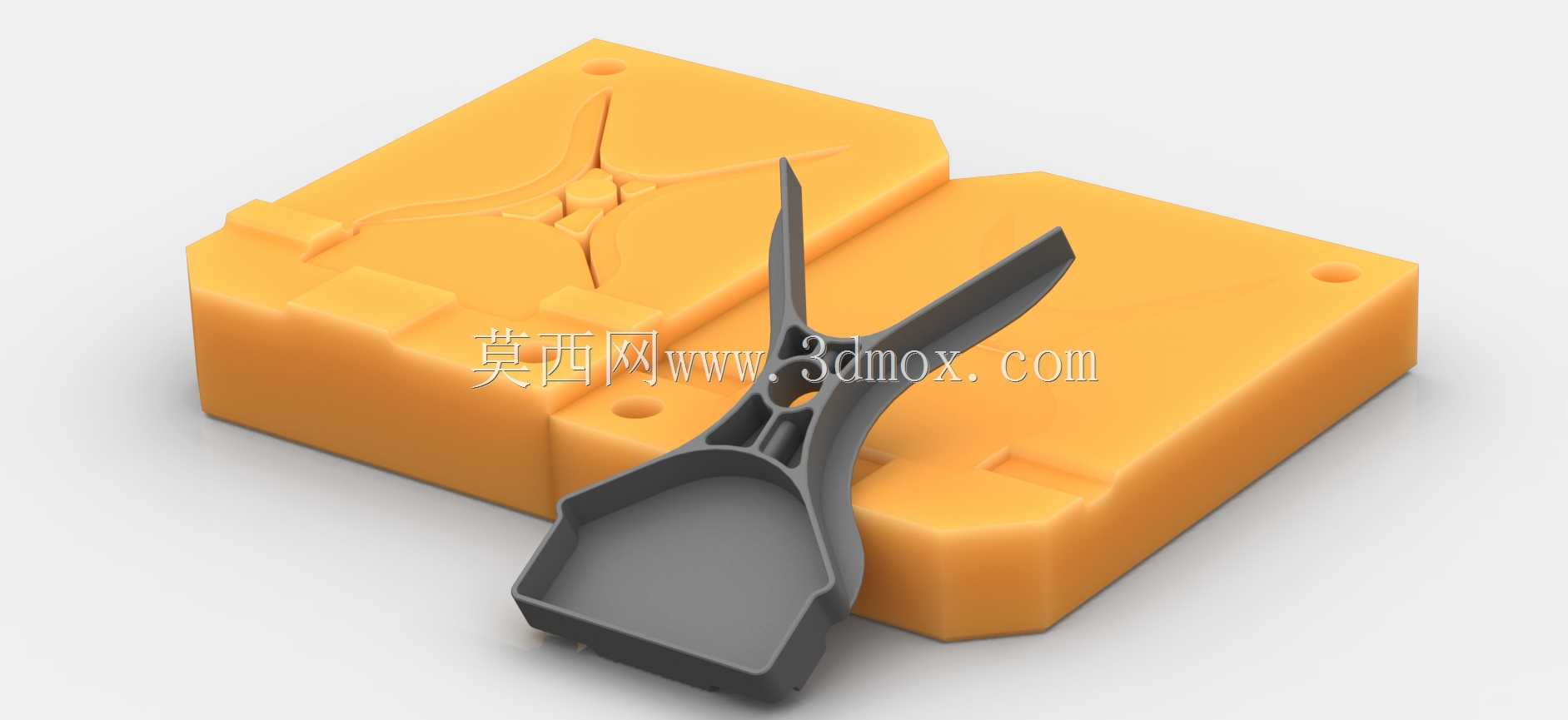

模具采用上下对开的哈夫结构设计，分型面沿着零件框架的最大轮廓线布置，避免在零件外观面留下明显的分型线痕迹，同时在上下模的对应位置设计了定位凸台与凹槽，合模时可自动完成对位，无需额外的导向销结构，减少模具装配的辅助工序。型腔部分完全复刻零件框架的复杂曲面结构，针对框架上的镂空加强筋位置，模具对应位置做了0.2mm的脱模斜度处理，避免打印完成后脱模时出现筋位断裂、型腔粘模的问题。

从功能特性来看，模具的进料口设置在零件框架的非外观端面，采用侧浇口进料方式，浇口截面尺寸控制在1.5mm*2mm，既保证3D打印耗材熔融后可以快速填充整个型腔，又能在成型后快速去除浇口余料，减少后续打磨修整的工作量。模具的外轮廓边角全部做了R3的圆角过渡，避免打印过程中出现应力集中导致的模具翘曲变形，同时在模具上下模的非成型面位置设计了网格状加强筋，在保证模具整体结构强度的前提下，减少模具自身的打印耗材用量，缩短模具本身的打印周期。

设计过程中充分考虑了3D打印工艺的成型特性，模具所有成型面的壁厚差控制在2mm以内，避免打印过程中因冷却速率不一致导致的型腔尺寸偏差，型腔的尺寸公差按照IT9级精度控制，可满足一般结构件的装配精度要求。模具的开合操作无需专用工具，手动即可完成分模与取件，成型后的零件框架无需额外的校形工序，直接可以用于装配测试。针对不同耗材的收缩率差异，模具型腔尺寸提前预留了0.3%-0.8%的收缩补偿量，适配PLA、ABS、光敏树脂等常用3D打印耗材的成型特性，无需针对不同耗材重新制作模具，仅需调整打印参数即可完成不同材质零件框架的成型生产。
