越野摩托车链条张力检测专用量具

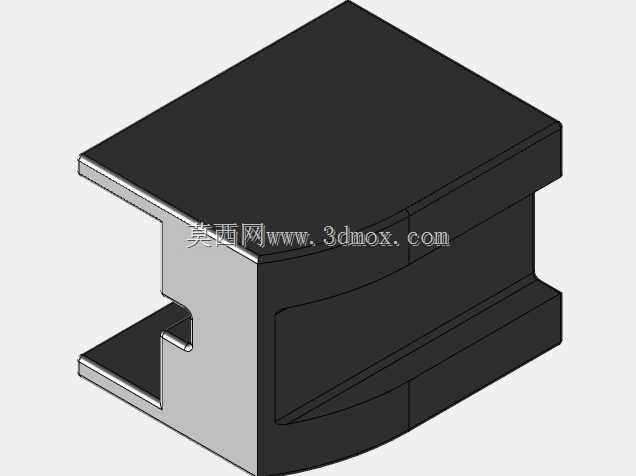

在越野摩托车日常维保与赛事整备场景中，链条张力是直接影响传动效率、行驶安全与零部件寿命的核心参数，传统靠手感按压、直尺测量的方式误差极大，尤其针对KTM、胡斯瓦纳系列全尺寸越野车型，后摇臂滑轨结构特殊，常规测量方式很难获得统一的张力基准值，这款专用链条拉力计就是针对该场景开发的专用检具。从结构设计来看，该量具采用分体式卡合结构，主体为对称的两个块状构件，内侧开设与后摇臂滑轨轮廓完全匹配的卡接槽，使用时直接卡装在滑轨顶部的链条下方位置，无需额外夹持固定，依靠槽型与滑轨的配合即可实现定位，定位基准选择滑轨上的预制孔位，当量具后缘与滑轨孔边缘完全齐平时，即可判定量具安装到位，此时链条与量具顶面的间隙就直接对应标准张力值，完全规避了人为测量的视角误差、手感偏差。设计过程中充分考虑了户外维修、个人自制的需求，整体结构无复杂曲面、无细小易损构件，所有壁厚均控制在3D打印可稳定成型的范围内，无需支撑结构即可完成打印制作，普通FDM打印机使用常规工程塑料即可加工出满足使用强度的成品，整体外形为方正块状结构，边角做了小圆弧过渡处理，避免安装使用时刮伤链条密封圈或者摇臂漆面。安装边界方面，量具的卡接槽宽度、深度完全匹配KTM与胡斯瓦纳全尺寸越野车型的后摇臂滑轨截面尺寸，安装后不会与链条护板、后平叉加强筋产生干涉，量具顶面的基准面平面度控制在0.1mm以内，确保张力检测的基准精度，整体重量控制在百克级别，卡装后不会对链条产生额外下压负载，不会干扰张力检测的最终结果。不同于通用型链条张力检测工具，该量具完全针对特定车型的滑轨结构做了适配，不需要读取刻度数值，仅通过孔位对齐、间隙判断即可完成张力校准，哪怕是没有维修经验的用户，对照操作说明也能快速完成链条张力的标准化调整，尤其适合越野赛事场地快速维保、个人车主日常保养使用，避免因链条张力过松导致脱链、打坏箱体，或是张力过紧导致轴承、链轮异常磨损的问题。结构上的对称设计也降低了建模与打印的难度，两个构件可完全镜像生成，打印时可平铺摆放减少支撑浪费，材料选择上如果使用尼龙或者PETG打印，可满足长期反复使用的强度需求，即便是PLA材质打印，也可满足单次赛事整备、临时调整的使用需求。
