杜卡迪发动机11度正时测量角量规

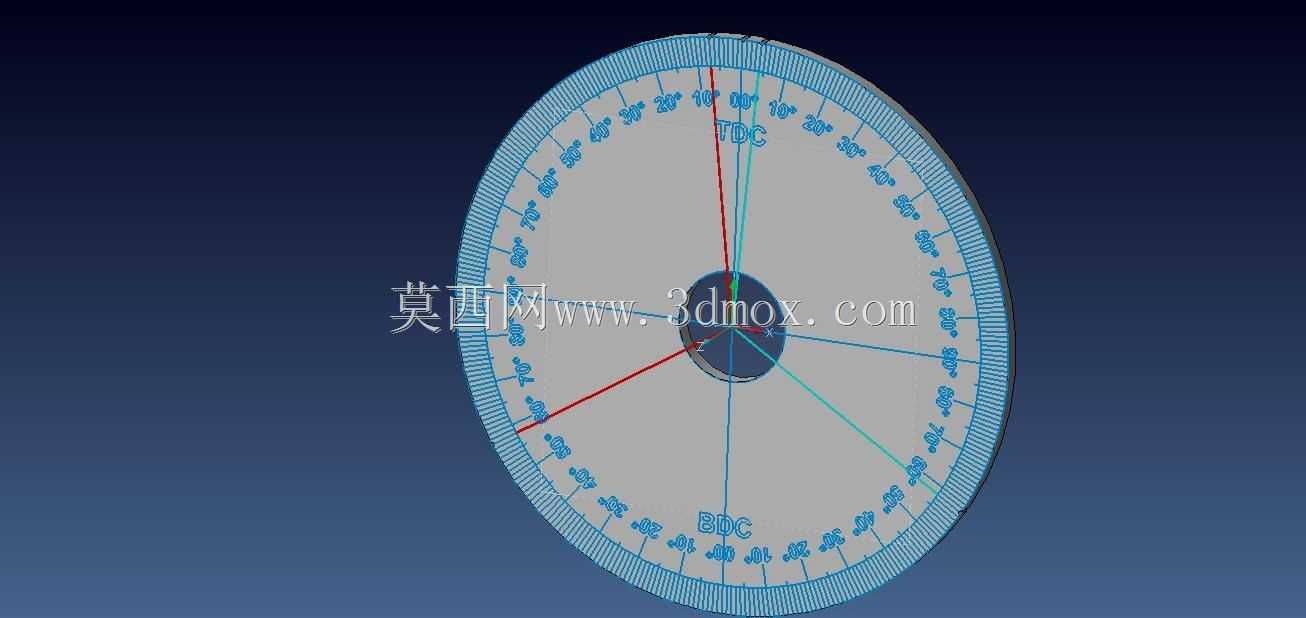

这款角量规是针对杜卡迪Testastretta 11°发动机正时校准作业开发的专用检修工具，适配对应排量机型的曲轴安装位，可直接卡装在曲轴前端适配座上，无需拆解冷却系统水泵组件就能完成正时角度核对，大幅缩减常规正时调校的拆件工时，降低密封件反复拆装带来的渗漏风险。日常摩托维修场景中，杜卡迪L型双缸发动机的正时校准一直是检修难点，常规通用量角器无法精准贴合曲轴端面，测量时容易出现角度偏移，导致配气相位偏差，引发怠速抖动、动力输出迟滞甚至气门碰活塞的故障。这款量规在设计时直接匹配对应曲轴端头的定位结构，安装后盘面与曲轴回转平面完全平行，盘面周向蚀刻的角度刻度精度控制在0.5°以内，盘面中心的十字基准线分别对应气缸上止点与11°提前角位置，顶部预制的正时标记可直接与缸头正时检视孔的标记对位，无需额外换算角度差值。从结构设计来看，量规整体采用薄型圆盘结构，盘面厚度控制在5mm以内，安装后不会与周边的水管、线束支架产生干涉，外沿的刻度圈做了凸起防滑处理，手动转动调整时不易打滑，中心定位孔的公差严格匹配曲轴端头的配合尺寸，装配后无径向旷量，保证测量基准的准确性。该量规支持3D打印制作，选用常规工程塑料打印即可满足使用强度要求，打印后无需额外二次加工，去除支撑后就能直接投入使用。实际检修作业中，完成凸轮轴压盖紧固后，将量规卡装到曲轴端头，转动曲轴至对应刻度位置，即可核对凸轮轴正时链轮的标记对位情况，相比传统的逐缸拆检找正的方式，单人即可完成全部正时校准操作，作业效率提升60%以上。量规盘面的刻度采用蚀刻工艺处理，长期使用不会因摩擦导致刻度模糊，中心的定位凸台做了倒角处理，安装时可快速导入曲轴定位位，无需反复对位调整。针对维修车间的使用场景，量规整体做了耐油污设计，盘面沾染机油、清洗剂后可直接擦拭清洁，不会出现刻度脱落、盘面锈蚀的问题，适配维修车间复杂的作业环境。
