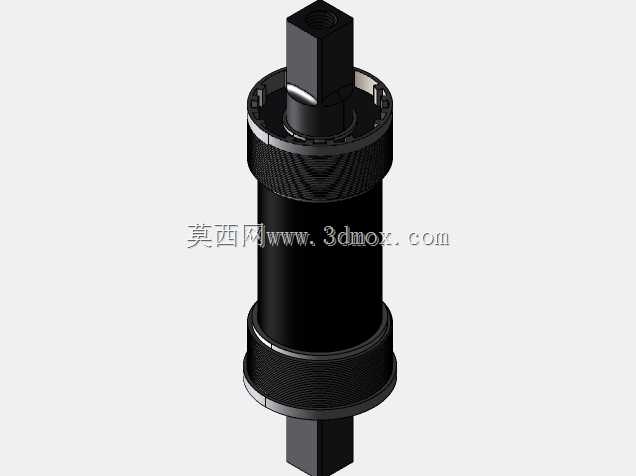

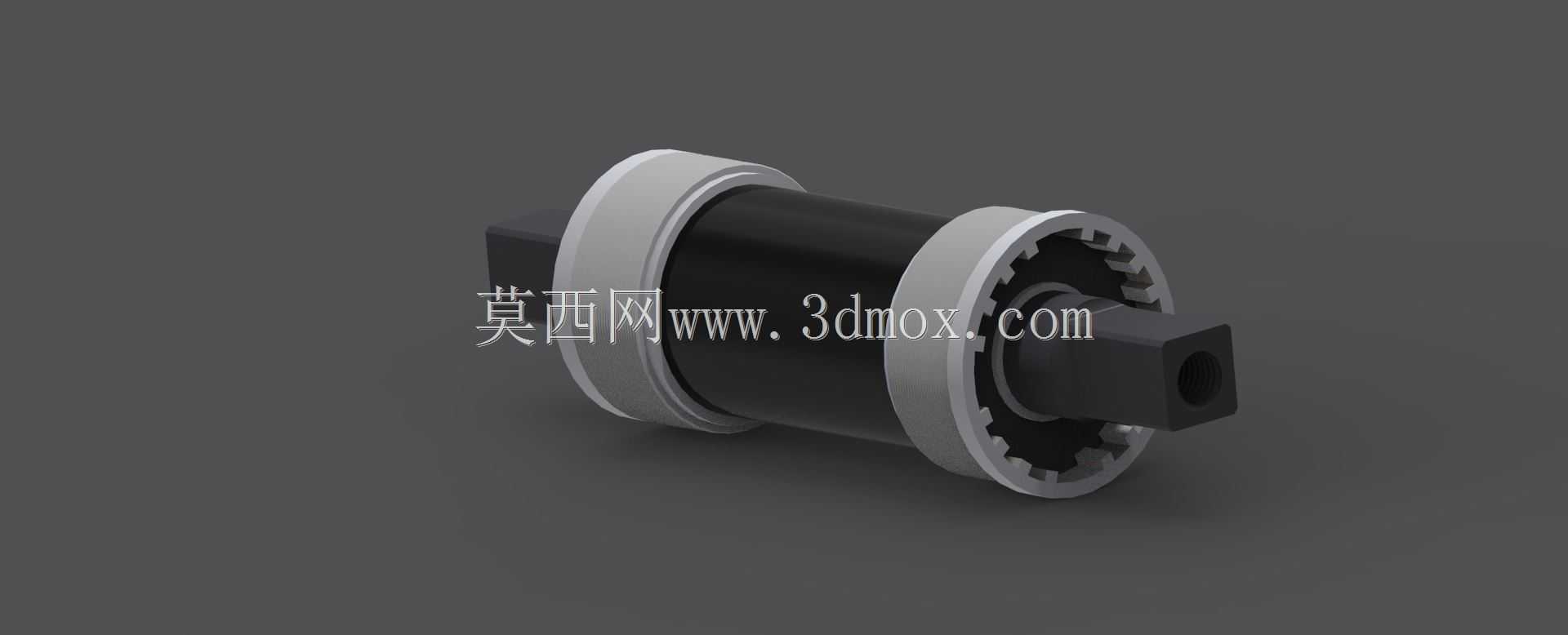

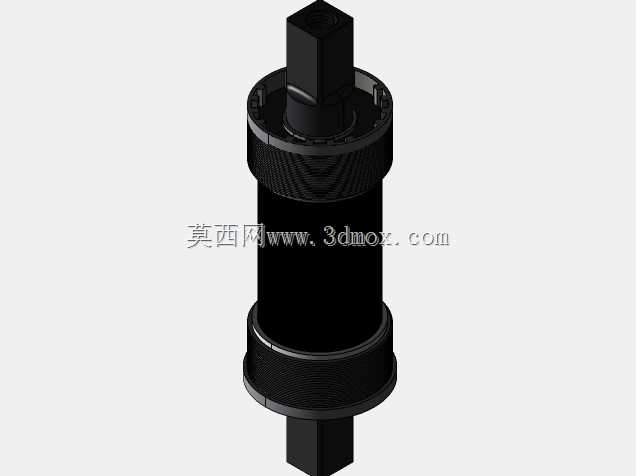

自行车底部中轴连接支撑构件

该构件作为自行车车架与曲柄传动组的核心连接载体，日常骑行场景中承担脚踏力传导、车架定位约束的核心作用，是人力两轮代步车传动系统的基础承载部件。设计阶段优先考虑踩踏受力的交变载荷特性，主体筒身采用等壁厚中空结构，在保证径向抗扭刚度的前提下，尽可能降低构件自身重量，适配通勤、运动类自行车的轻量化设计需求。两端的环形限位凸台直接卡入车架五通管的对应定位槽内，安装时无需额外焊接定位片，依靠凸台与五通内壁的过盈配合实现周向防转，轴向则通过两端锁盖压紧实现固定，安装边界完全适配常规民用自行车的标准五通尺寸规格，无需对车架进行二次加工即可完成装配。构件一端的内齿圈结构用于和棘轮锁止机构配合，实现单向传动的离合功能，避免滑行过程中曲柄随飞轮同步转动带来的安全隐患，另一端的方孔接口直接与曲柄销配合，传递脚踏输入的扭矩，方孔的倒角设计可降低装配时的对位难度，同时减少长期使用过程中孔位边缘的应力集中问题。外表面的环形台阶除了安装定位作用外，还预留了密封件的安装槽位，可装入橡胶密封圈阻挡骑行过程中泥水、灰尘进入轴承腔体，延长内部滚动体的使用寿命，降低日常维护频次。从结构受力角度看，该构件的壁厚变化完全贴合应力分布路径，筒身中段承受的扭矩最大，壁厚保持均匀一致，两端连接位置因为存在应力集中效应，局部做了加厚过渡处理，过渡圆角半径经过反复校核，可避免长期交变载荷下出现疲劳断裂问题。整体外形没有多余的凸起结构，装入车架五通后完全隐藏在车架管内部，不会额外增加风阻，也不会出现骑行过程中剐蹭裤腿的问题，适配城市通勤车、入门运动山地车的装配需求，可直接替换同规格的原厂中轴支撑构件，不需要调整周边曲柄、链轮的安装位置。
