拉杆式双作用液压活塞缸三维结构设计

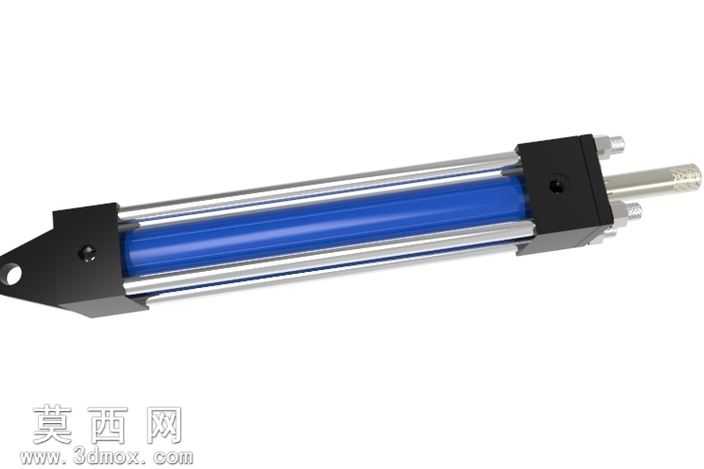

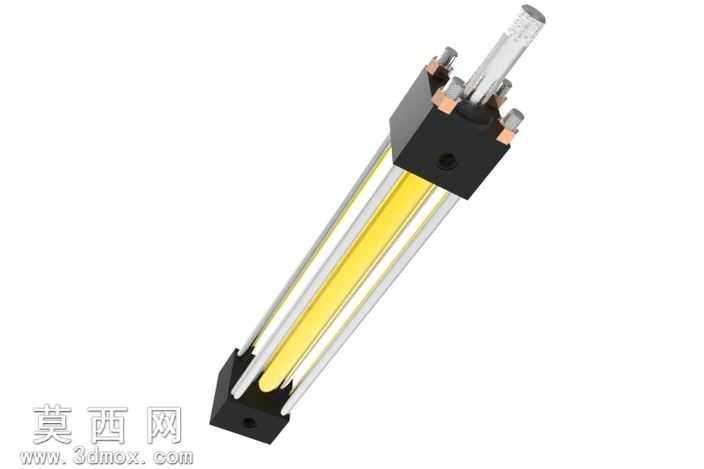

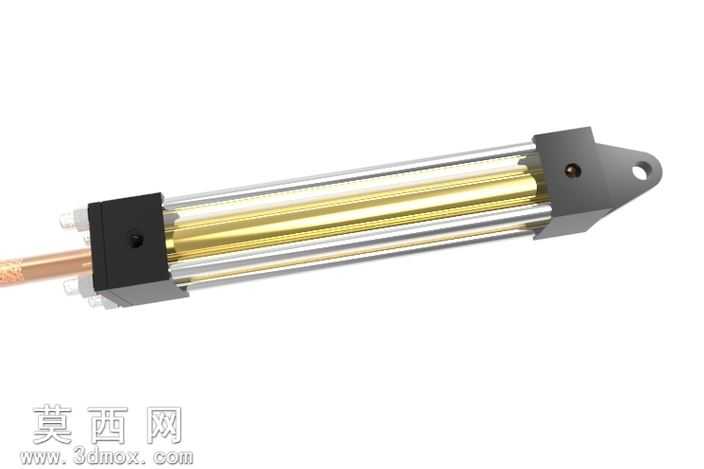

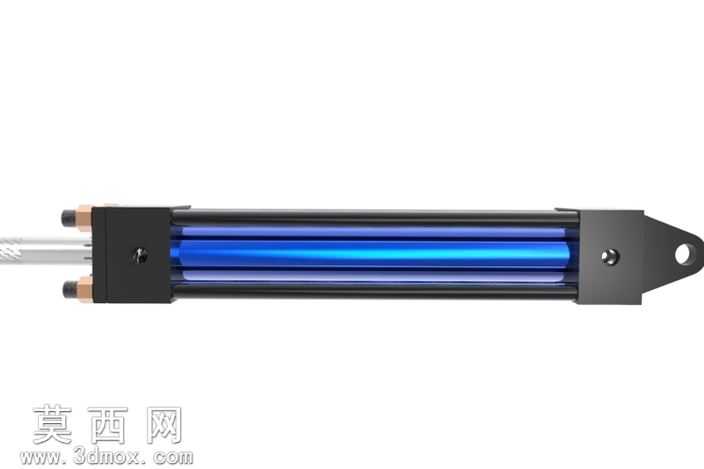

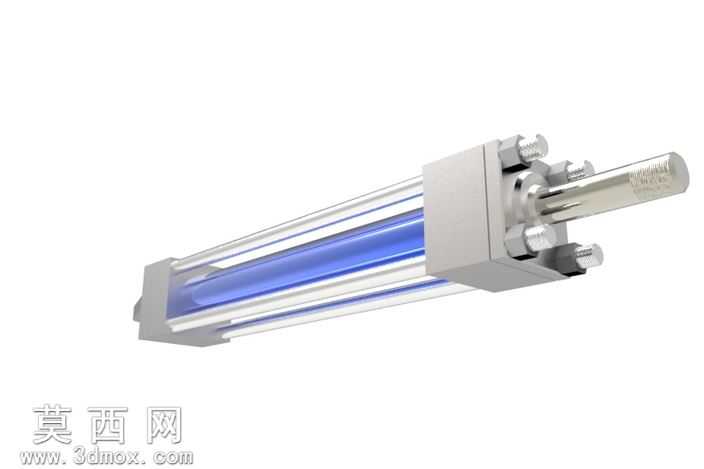

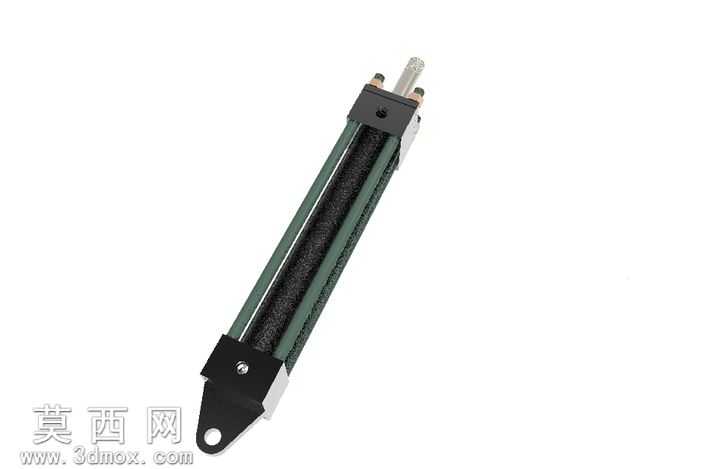

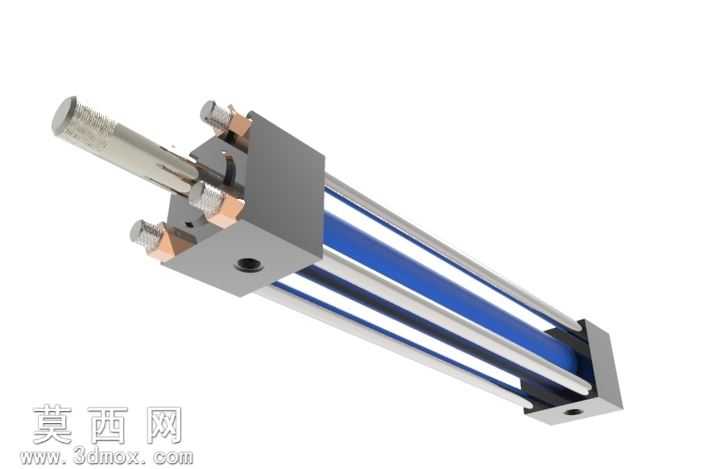

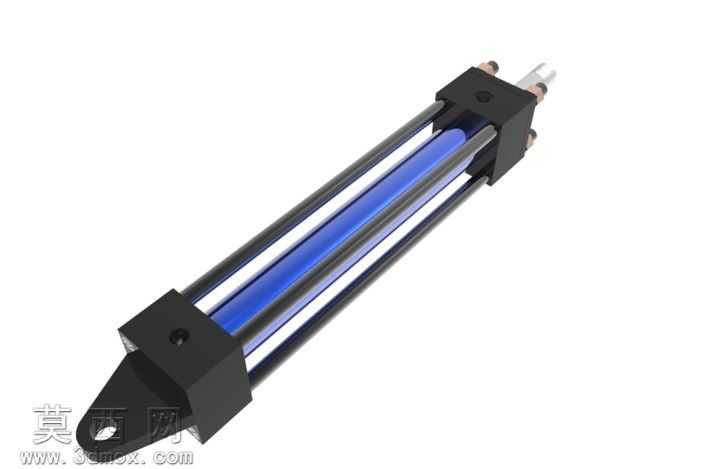

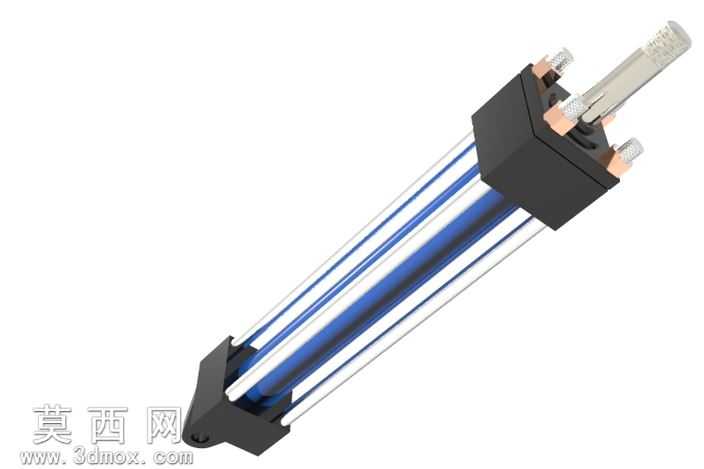

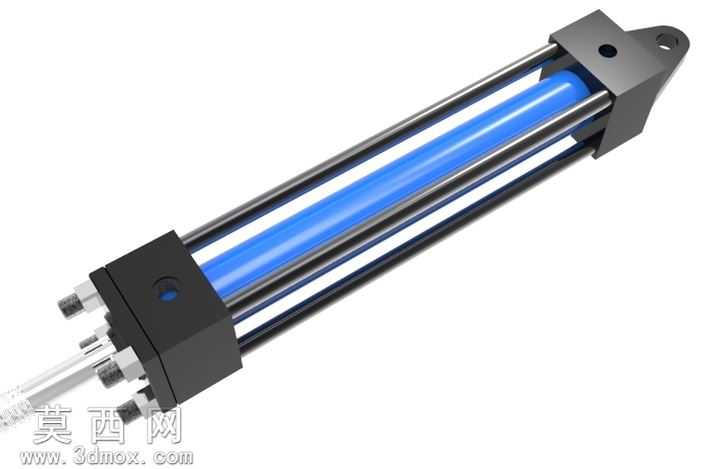

本作品为拉杆式双作用液压活塞执行元件的三维参数化建模成果，建模过程严格遵循液压元件设计的通用规范，先从核心的活塞主体结构入手，通过草图绘制确定活塞的密封槽位、导向支撑环安装位的尺寸基准，采用回转特征生成活塞基体后，依次添加活塞与活塞杆的连接螺纹结构、密封件安装卡槽的细节特征，保证活塞与缸筒内壁的配合精度符合液压元件的间隙密封要求。活塞杆部分采用拉伸与回转结合的建模方式，区分出杆体的工作段、连接段、防尘密封安装段的不同直径区间，对杆端的外螺纹连接结构做了螺纹收尾的细节处理，还原实际加工的工艺特征。缸筒部分建模时重点还原了内壁的高精度配合面、两端端盖的安装定位止口，外部的四根拉紧拉杆采用阵列特征完成建模，每根拉杆的两端螺纹段、锁紧螺母的六角结构都做了精细化还原，端盖部分区分了前端盖的活塞杆伸出孔、防尘圈安装槽、导向套定位结构，以及后端盖的油口接口、缓冲结构安装位。渲染阶段采用金属材质区分不同部件的质感：缸筒外壁做哑光黑色喷塑材质处理，活塞杆表面做镀硬铬的亮面金属质感，拉紧拉杆做镀锌钝化的银灰色金属质感，活塞内部的密封件采用蓝色丁腈橡胶材质，端盖的油口接口做黄铜材质的金属色泽区分，通过环境光遮蔽效果强化各部件装配的层级关系，清晰展示活塞在缸筒内的往复运动空间、油液作用的腔室结构。设计过程中充分考虑双作用液压缸的工作原理，明确了无杆腔与有杆腔的进回油路径对应的结构位置，各部件的装配约束完全按照实际装配逻辑设置，活塞与缸筒为同轴配合，活塞杆与前端盖导向套为滑动配合，拉杆与两端端盖为轴向拉紧配合，能够直观展示液压活塞将液压能转换为直线往复机械能的核心结构逻辑，模型的各特征参数可直接用于后续的工程图导出、结构受力仿真分析，也可作为液压传动教学的直观演示模型，帮助理解液压执行元件的内部构造与装配关系。
