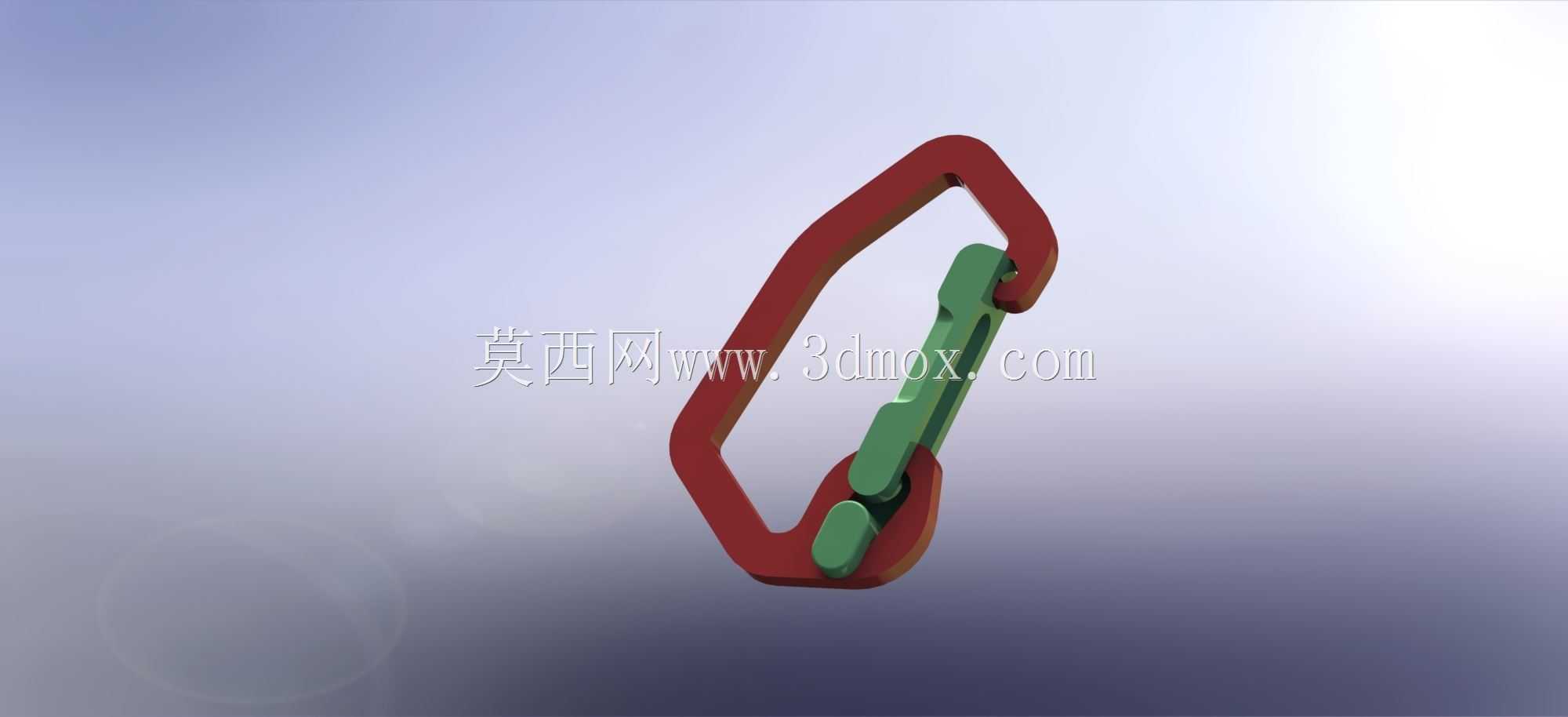

复合材料专用快挂钩环结构设计

这款快挂钩环主要面向轻量化户外装备、便携工具挂载、轻型物料临时固定场景设计，主体采用复合材料成型，相比传统金属钩环重量降低六成以上，同时具备足够的抗拉伸强度，能够满足日常非重载挂载的使用需求。从结构设计来看，钩体采用闭合式D形轮廓，开口端设置弹性复位锁止结构，锁舌与钩身的配合间隙控制在0.2mm以内，既保证挂入物件时的操作顺畅度，又能避免挂载过程中意外脱开的风险，锁舌转轴处采用一体化限位设计，不需要额外加装金属销轴，减少装配工序的同时也降低了连接件锈蚀失效的概率。设计过程中优先考虑了复合材料的成型特性，整体结构没有尖锐棱角与突变壁厚，所有转角处都设置了R1.5以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，钩身主体截面采用椭圆形变截面设计，受力较大的挂接承重区域壁厚增加至3.2mm，非受力的握持区域壁厚控制在2mm，在保证结构强度的前提下尽可能压缩整体重量。安装使用时不需要额外的固定基座，直接通过开口端挂入对应挂载点即可，锁舌在无外力作用下自动保持闭合状态，单手即可完成挂取与拆卸操作，操作力度控制在15N左右，既不会因为力度过小导致误触发，也不会因为力度过大影响操作便捷性。实际使用场景中，这类钩环可以用于户外背包外挂物件挂载、轻型工具的随身悬挂、帐篷风绳的快速连接固定，也可以用于民用场景下的小型物件临时吊挂，因为复合材料本身具备绝缘、无锈蚀的特性，也可适用于部分对金属接触有限制的弱电作业场景临时挂线使用。外形尺寸方面，整体长度控制在75mm，最大宽度38mm，钩身内部净空尺寸为52mm*22mm，能够适配直径20mm以内的挂杆、织带、绳类挂载对象，整体外轮廓没有突出的凸起结构，放入背包或者口袋时不会勾挂织物，日常携带十分方便。锁止结构的设计充分考虑了长期使用的磨损问题，锁舌与钩身的接触摩擦面设置了0.5mm的磨损余量，正常使用情况下即使出现轻微磨损也不会影响锁止的可靠性，钩身表面采用哑光磨砂处理，握持时不易打滑，冬季低温环境下使用也不会像金属材质一样出现粘肤的问题。
