标准直齿圆柱传动齿轮三维设计作品

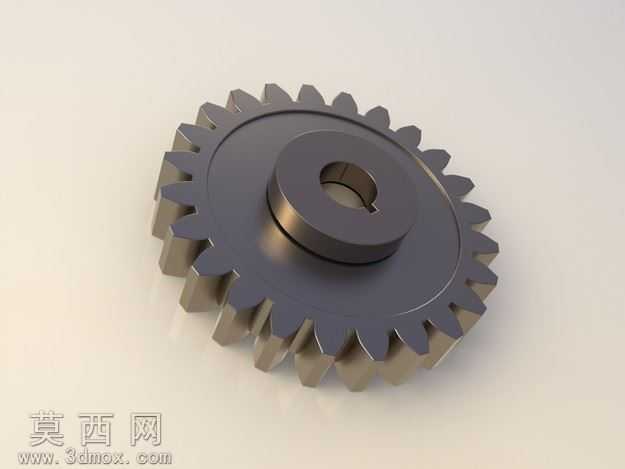

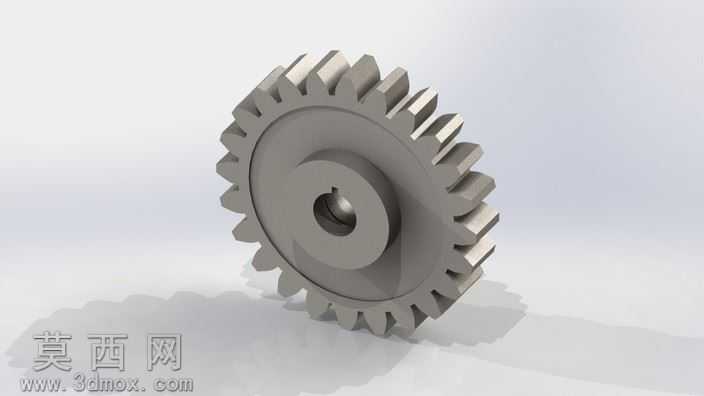

本作品为标准直齿圆柱传动齿轮的三维设计成果，建模阶段严格遵循渐开线圆柱齿轮的齿廓成型原理，先通过参数化方程绘制精确的渐开线齿廓曲线，以齿顶圆、齿根圆、分度圆为基准完成单个齿槽的轮廓裁切，再通过圆周阵列操作生成均匀分布的全部轮齿，保证每个轮齿的齿距、齿厚、齿高参数完全一致，符合机械传动的啮合精度要求。模型中心设计有带键槽的安装轴孔，键槽的尺寸与位置按照标准平键连接规范设定，可实现齿轮与传动轴的周向固定，传递额定扭矩，轴孔与轮体之间设置有阶梯式轮毂结构，既提升了齿轮与轴的配合长度、增强安装稳定性，又合理控制了零件整体重量，减少不必要的材料消耗。轮体辐板采用等厚度实心结构设计，适配中等载荷的传动场景，整体结构无冗余特征，所有过渡位置均设置了符合机械加工要求的圆角，避免应力集中问题，提升零件的实际使用寿命。材质渲染阶段选用了常用的45号结构钢材质，还原了金属零件经机加工后的哑光金属质感，对齿面、轴孔内壁等关键配合面做了精细的表面质感处理，呈现出精加工后的平整金属纹理，渲染时采用柔和的漫反射光照方案，清晰展现轮齿的轮廓形态、键槽的结构细节以及整体零件的立体形态，可直观呈现齿轮的装配关系与结构特征。设计过程中充分考量了齿轮的实际加工可行性与装配适配性，所有尺寸参数均参考通用机械传动的常用规格设定，可直接用于传动机构的装配验证、运动仿真演示，也可作为机械设计教学、传动方案选型的参考模型，帮助设计者直观理解直齿圆柱齿轮的结构特点与啮合原理，为后续的工程出图、加工制造提供准确的三维数据基础。
