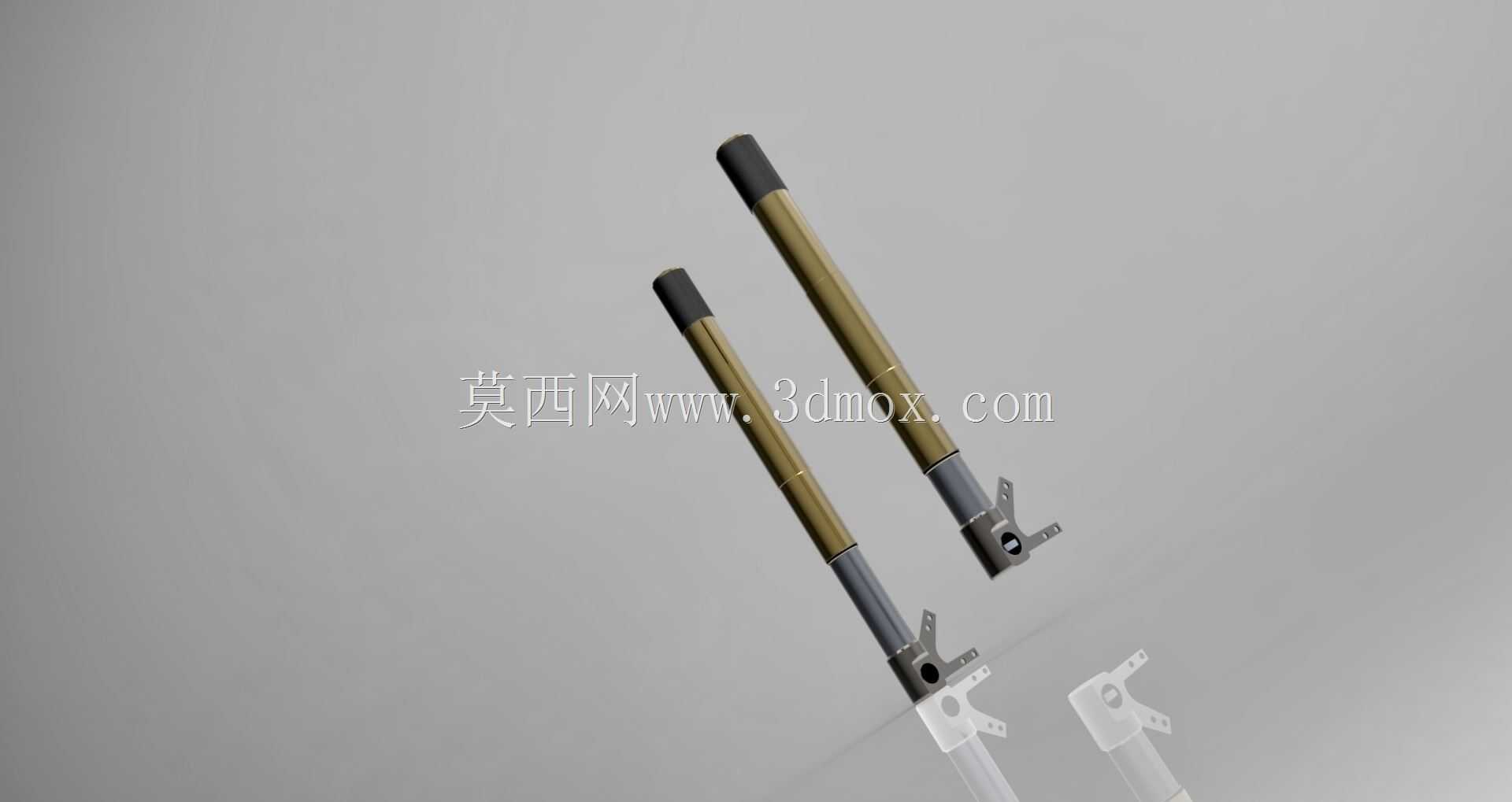

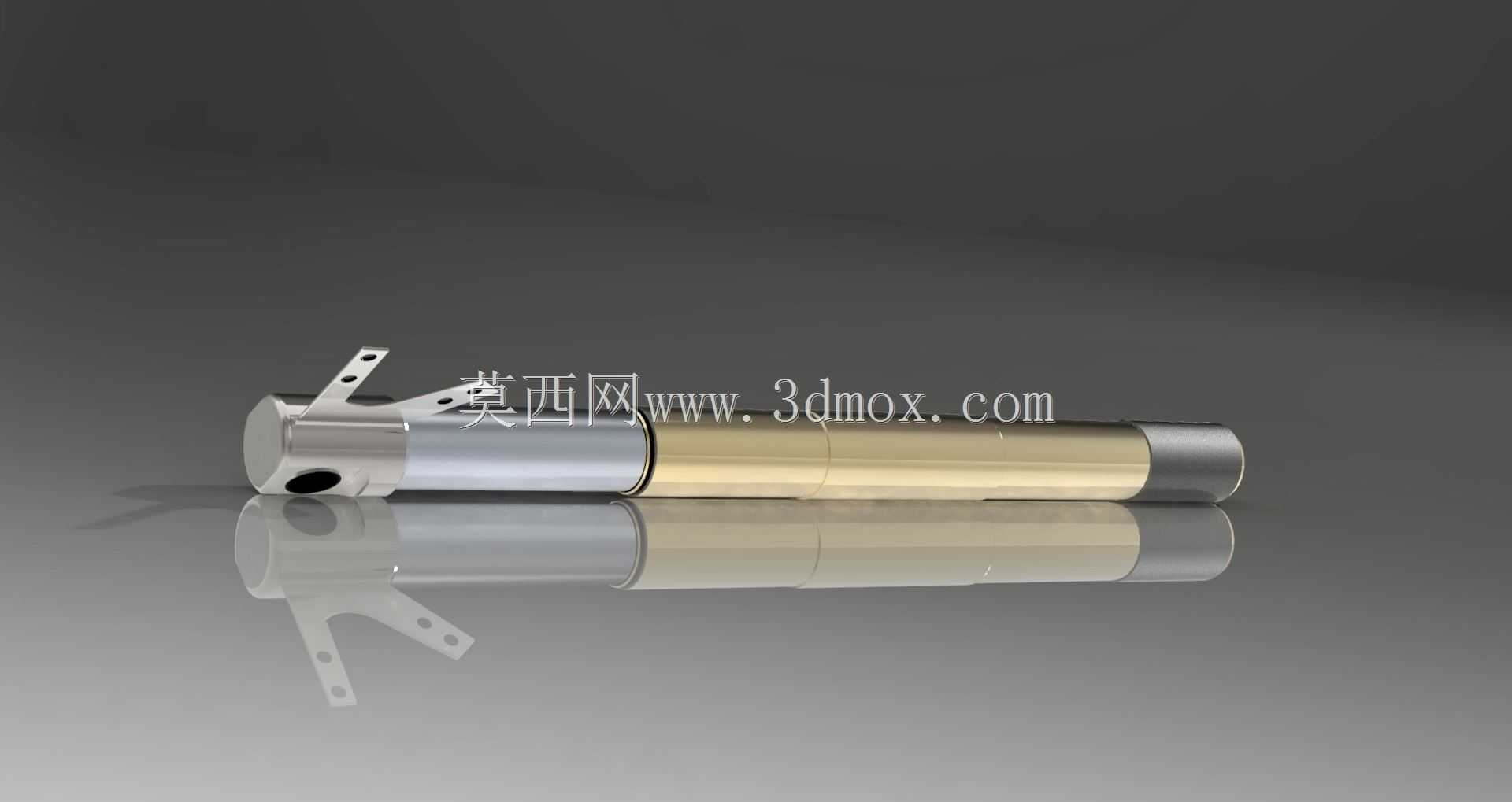

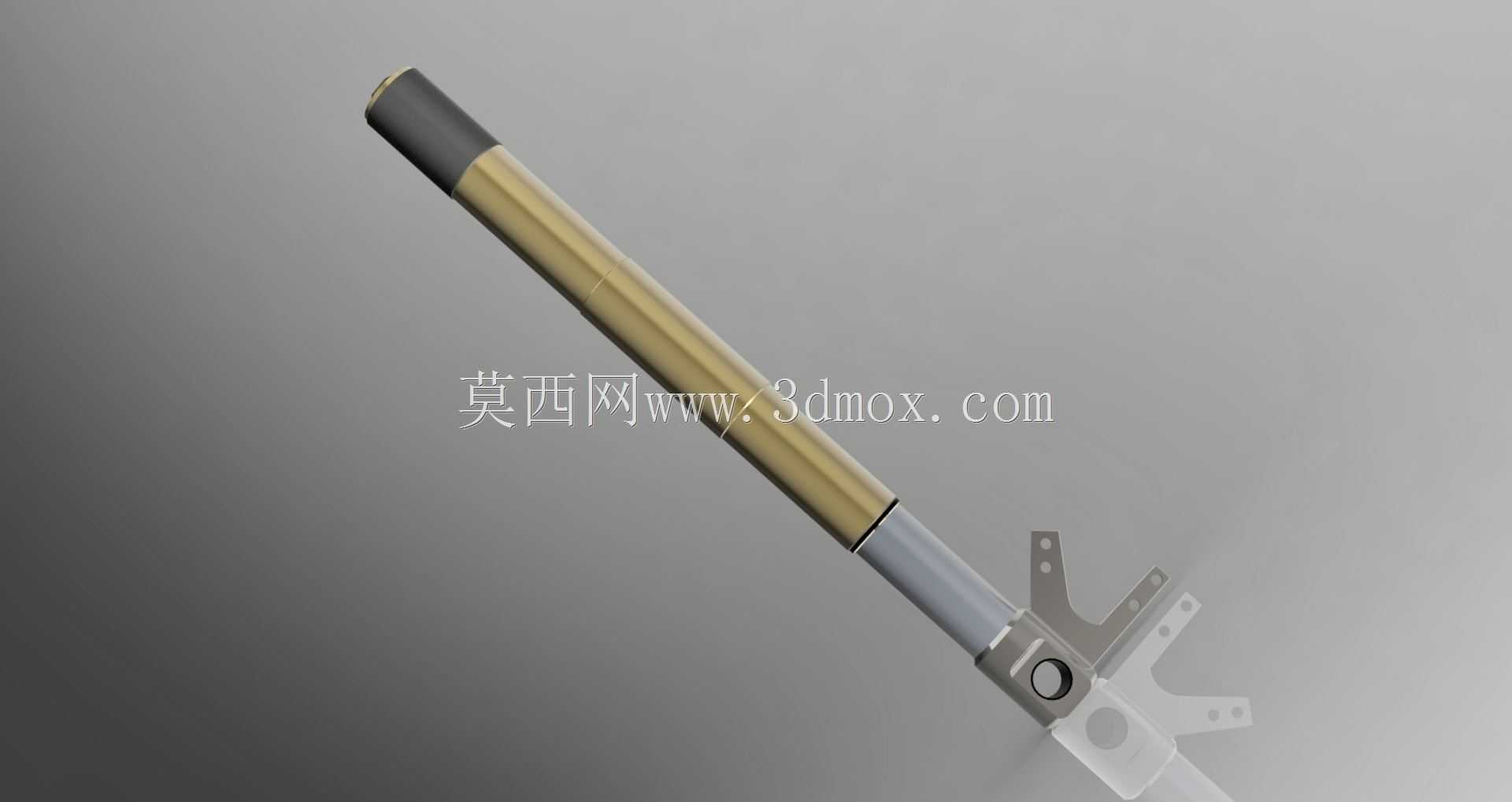

自行车摩托车倒叉式前悬架结构设计

　　倒叉式前悬架作为两轮载具前部承载与缓冲的核心部件，广泛应用在山地越野自行车、越野摩托车以及非道路两轮作业车辆的前部行走系统中，区别于传统正置前叉结构，这类倒叉设计将大直径的缸筒段设置在上部与方向把转向立柱连接，小直径的活塞杆段向下连接前轮轴安装座，能在同等行程下降低前部非簧载质量，提升车轮贴地性能，应对颠簸路面、飞坡落差冲击时的动态响应更迅速。从功能特性来看，该悬架集成了液压阻尼与弹簧复位两套核心缓冲系统，上部的阻尼缸筒内填充液压油，通过内部阀系的节流作用控制伸缩过程的油液流速，以此吸收路面传来的高频振动，避免弹簧往复弹跳带来的车身失控；外置的螺旋弹簧承担静态承载与冲击回弹的支撑作用，可根据不同载具的整备质量、

　　使用场景匹配不同线径与刚度的弹簧参数，兼顾铺装路面的骑行舒适性与非铺装路面的冲击承载能力。设计过程中首先要明确安装边界尺寸，上部转向连接段需匹配对应车型的方向柱安装孔径与锁紧位置，保证转向过程中悬架与车架、挡泥板、刹车管线不存在运动干涉；下部前轮轴安装座的开档尺寸、轴孔公差需严格对应配套轮毂的轴径规格，刹车卡钳的安装位要与碟刹盘的位置精准对齐，避免刹车偏磨。结构设计上，倒叉结构的油封设置在下部缸杆与外筒的配合位置，相比正置前叉能减少路面扬尘、泥水对油封的直接冲刷，延长密封件的使用寿命，同时上部缸筒直径更大，整体抗扭刚度更高，在激烈转向、前轮受侧向冲击时不容易出现叉筒形变，提升操控的精准度。

　　建模过程中需重点关注伸缩行程内的各部件运动轨迹，保证弹簧压缩到极限位置时，阻尼缸筒内部不会出现硬顶撞击，同时预留足够的缓冲间隙；外筒表面的硬质阳极氧化层厚度、叉杆表面的镀铬层粗糙度都要在模型的工艺标注中明确，满足户外复杂使用环境下的耐磨、防腐蚀要求。这类悬架在实际选型匹配时，还要根据载具的使用场景调整阻尼阀系的阻尼特性，偏向日常通勤的车型会设置更软的压缩阻尼过滤细碎颠簸，偏向越野竞技的车型则会加大阻尼系数，承受大落差冲击时提供足够的支撑力，避免悬架打底失效。
