四缸发动机等长四出Y型排气歧管结构设计

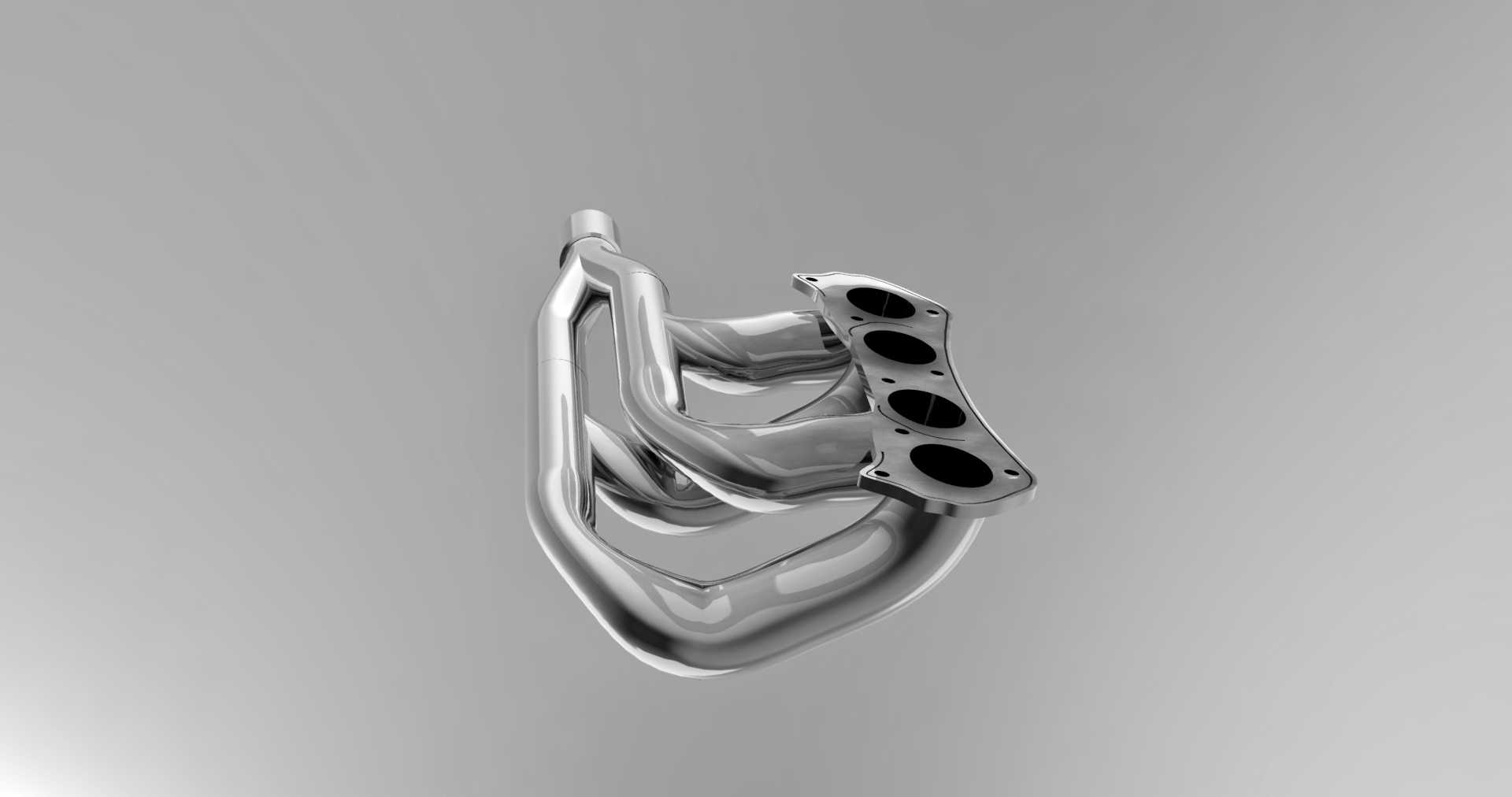

　　该排气歧管适配直列四缸自然吸气或小排量涡轮增压发动机的排气侧安装需求，主要应用于民用乘用车改装、小排量赛车动力单元配套、非道路小型动力设备排气系统搭建场景，核心作用是将四个气缸燃烧后排出的高温高压废气有序汇集，引导至下游三元催化器、消音器总成最终排出，同时通过管路长度、弯曲曲率的匹配设计，降低各缸排气干涉，利用排气脉冲效应提升气缸扫气效率，间接优化发动机中高转速区间的扭矩输出特性。从结构设计逻辑来看，这款Y型布局的排气头段采用四合一等长管路走向，四个进气法兰端对应发动机缸盖的排气道安装位，法兰面加工有定位销孔与螺栓过孔，安装时需匹配缸盖排气侧的密封垫片，保证高温工况下的密封性能，避免废气泄漏引发的舱内温度异常、

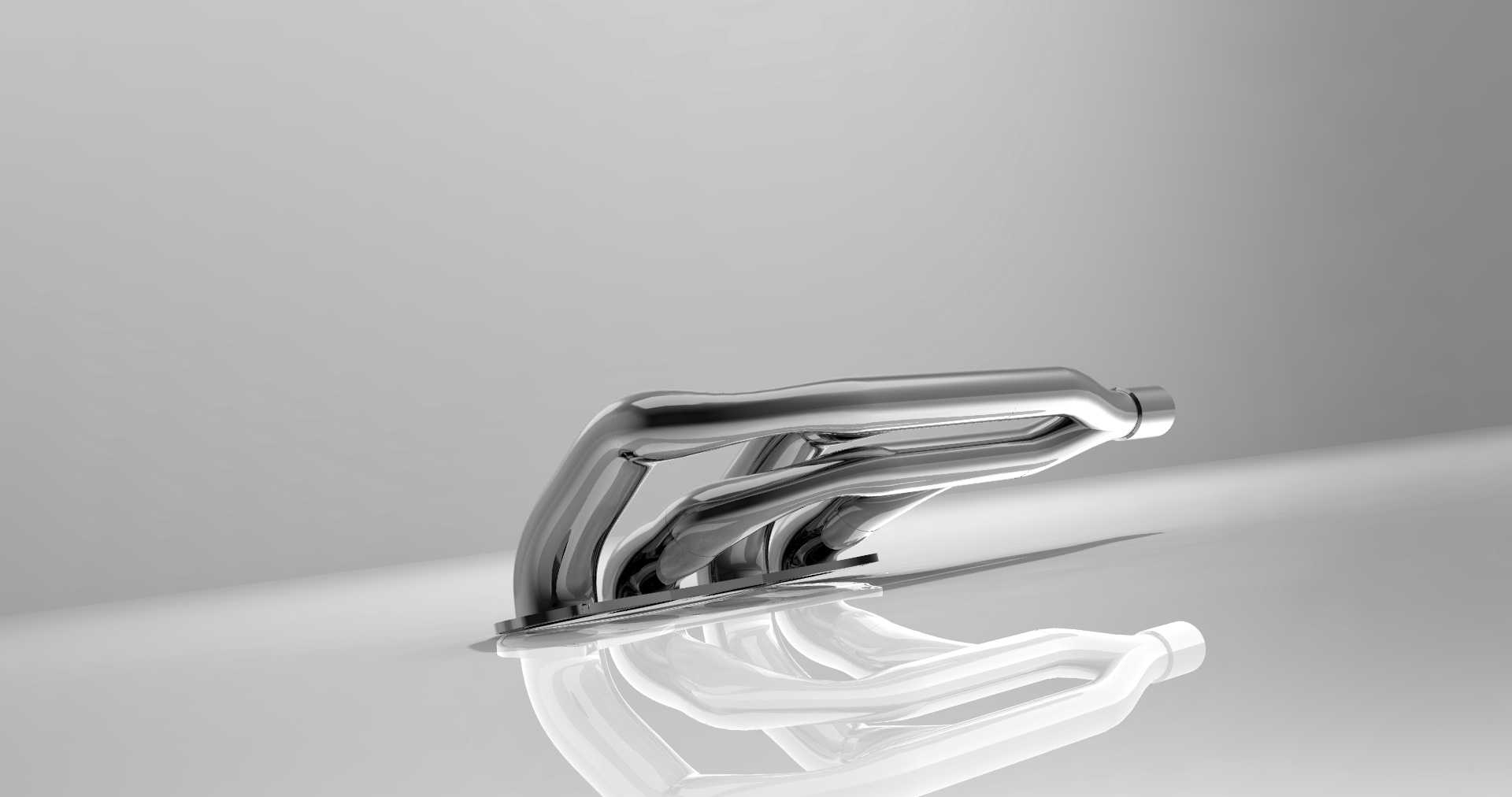

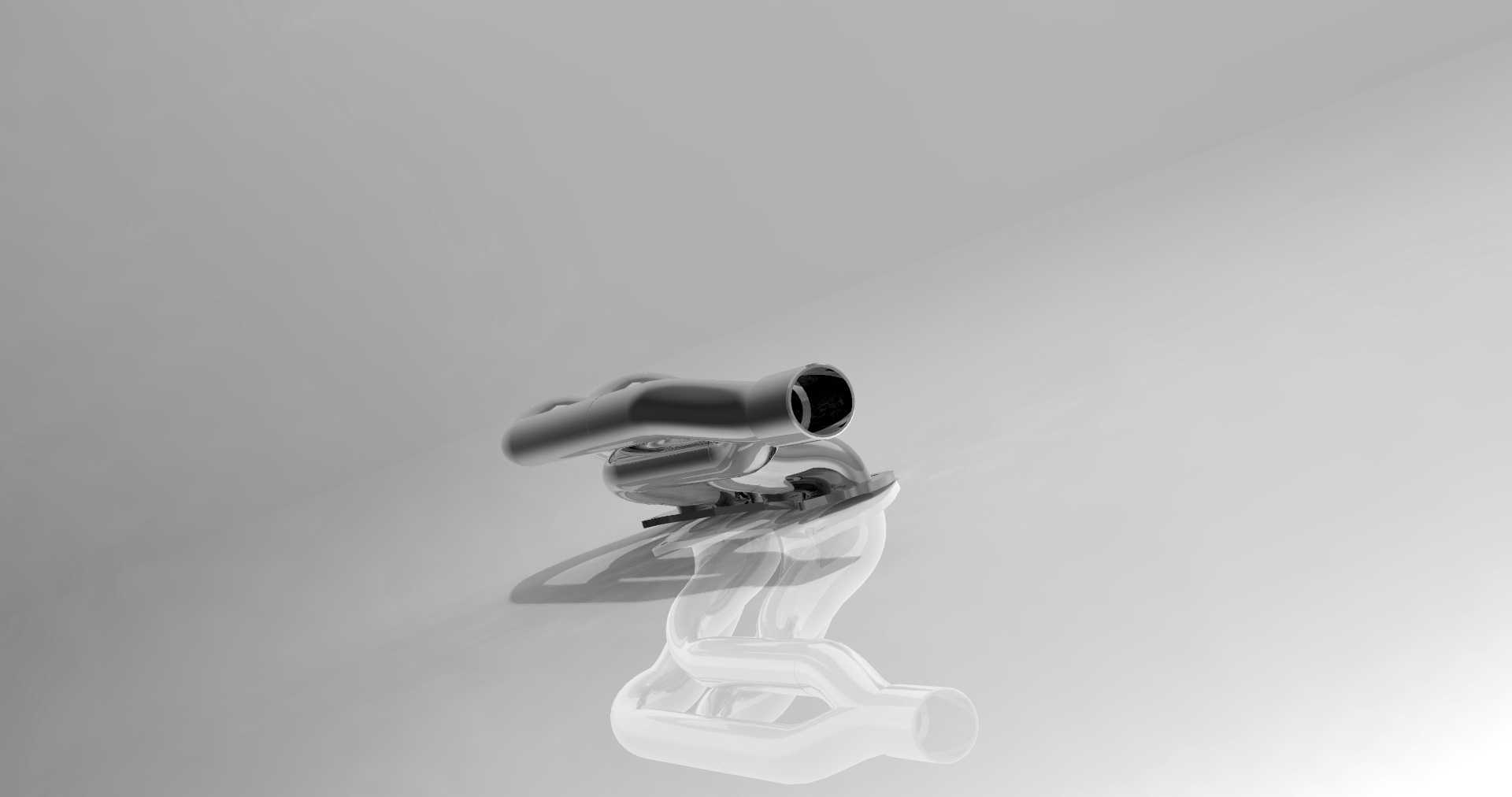

　　氧传感器检测数据失真问题。四个支管从法兰端引出后，通过大曲率半径的弯管逐步收拢，最终汇入单出口的总管段，总管末端可对接下游排气系统的卡箍或法兰接口，整个管路的弯曲段全部采用顺滑过渡设计，没有直角弯折或截面突变结构，能够最大程度降低排气阻力，减少废气在管路内的紊流损耗。设计过程中需要重点考量安装边界的避让问题，支管走向需要绕开发动机舱内的启动机、机油滤清器、冷却水管路、空调压缩机等周边附件，同时预留足够的热膨胀间隙，因为发动机工作时排气歧管表面温度可达数百摄氏度，金属管路受热后会产生线性膨胀，如果安装间隙预留不足，会出现管路与周边部件干涉摩擦、热应力集中导致的管路开裂、法兰密封失效等故障。管路壁厚的选取需要兼顾耐热性能、

　　结构强度与轻量化需求，管壁过薄会导致高速排气气流引发的管路共振，传递到驾驶舱形成明显的排气异响，同时长期高温工况下容易出现管壁烧蚀破损；管壁过厚则会增加整体重量，提升发动机舱的簧下质量连带影响，也会减缓冷启动时排气系统的升温速度，延长三元催化器的起燃时间，不利于排放控制。法兰端的密封面平面度有严格的公差要求，安装时螺栓需要按照规定扭矩对角紧固，避免法兰面受力不均出现翘曲，导致废气冲蚀密封垫片。Y型的汇流结构设计相比传统的不等长排气歧管，能够让四个气缸的排气脉冲到达汇流腔的时间差控制在极小范围内，避免相邻气缸排气时出现的气流对冲，减少排气背压，这对于高转速工况下的发动机动力输出尤为重要，

　　在改装场景下这类等长头段往往配合ECU程序的喷油、点火角调整，能够获得更线性的动力输出曲线。另外，管路的固定吊耳位置需要设计在振动节点位置，通过橡胶减震吊耳与车身底盘连接，隔绝排气系统的振动传递到车身，避免驾驶舱出现怠速共振、加速异响问题。整个歧管的外形轮廓需要匹配对应车型的发动机舱布局，出口端的朝向、角度需要和原车中段排气的接口完全对齐，不需要额外改动周边部件即可完成安装替换，支管的弯曲角度经过反复校核，既保证四个支管的长度差值控制在合理范围内，又不会出现管路过度弯折导致的截面变形，保证整个管路的有效通流面积一致，避免各缸排气阻力不均导致的各缸工作状态差异。在实际配套使用中，这类排气歧管也可用于小型通用动力机械的四缸发动机配套，比如小型工程机械、固定式发电机组的动力单元，只要安装法兰尺寸、管路周边边界匹配，就可以实现通用替换，其顺滑的管路内壁能够减少积碳附着，长期使用后也不会因为积碳堆积导致通流截面缩小，维持稳定的排气效率。
