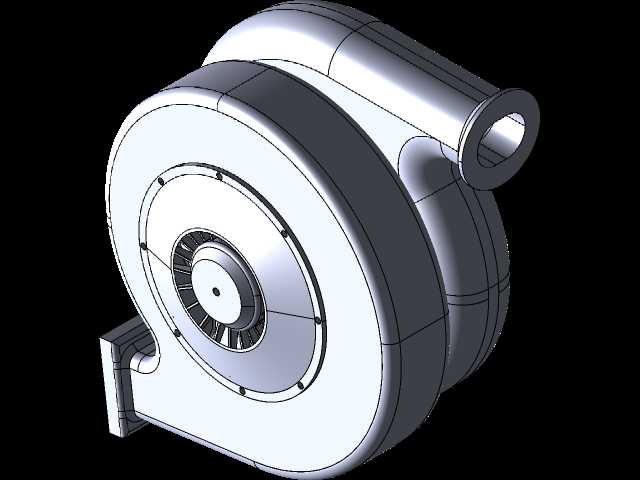

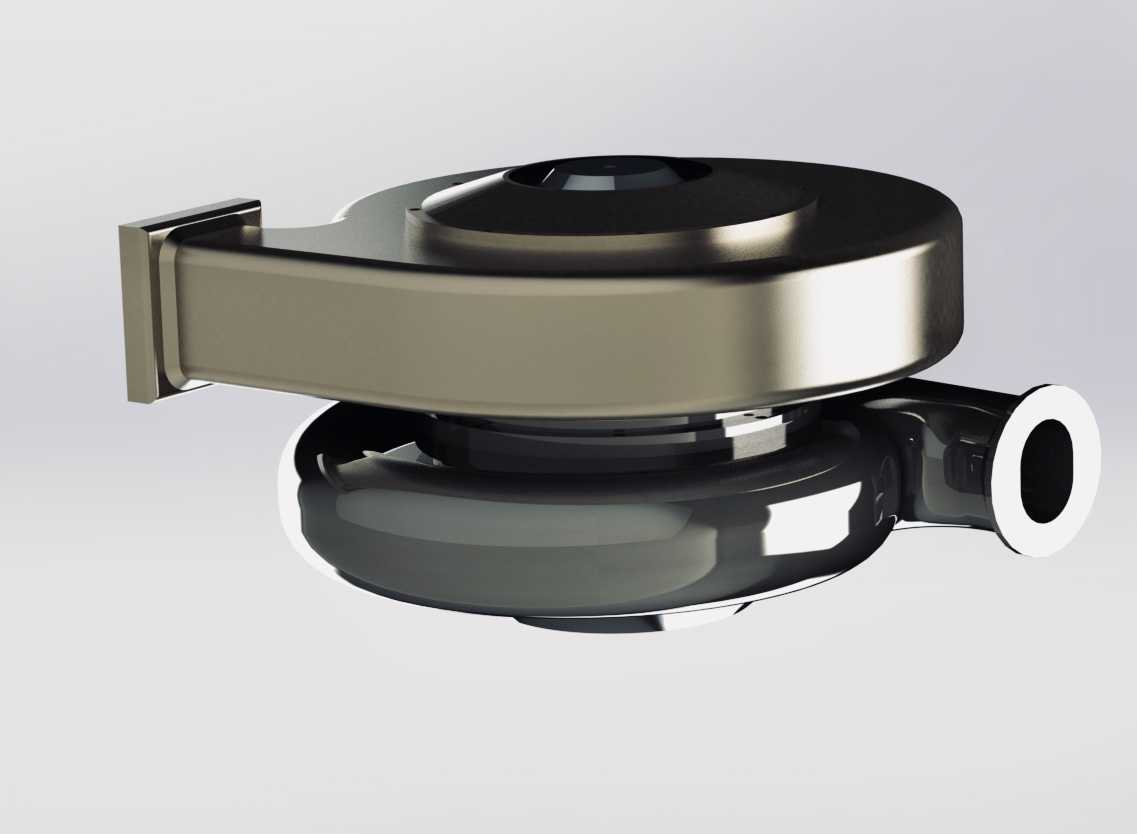

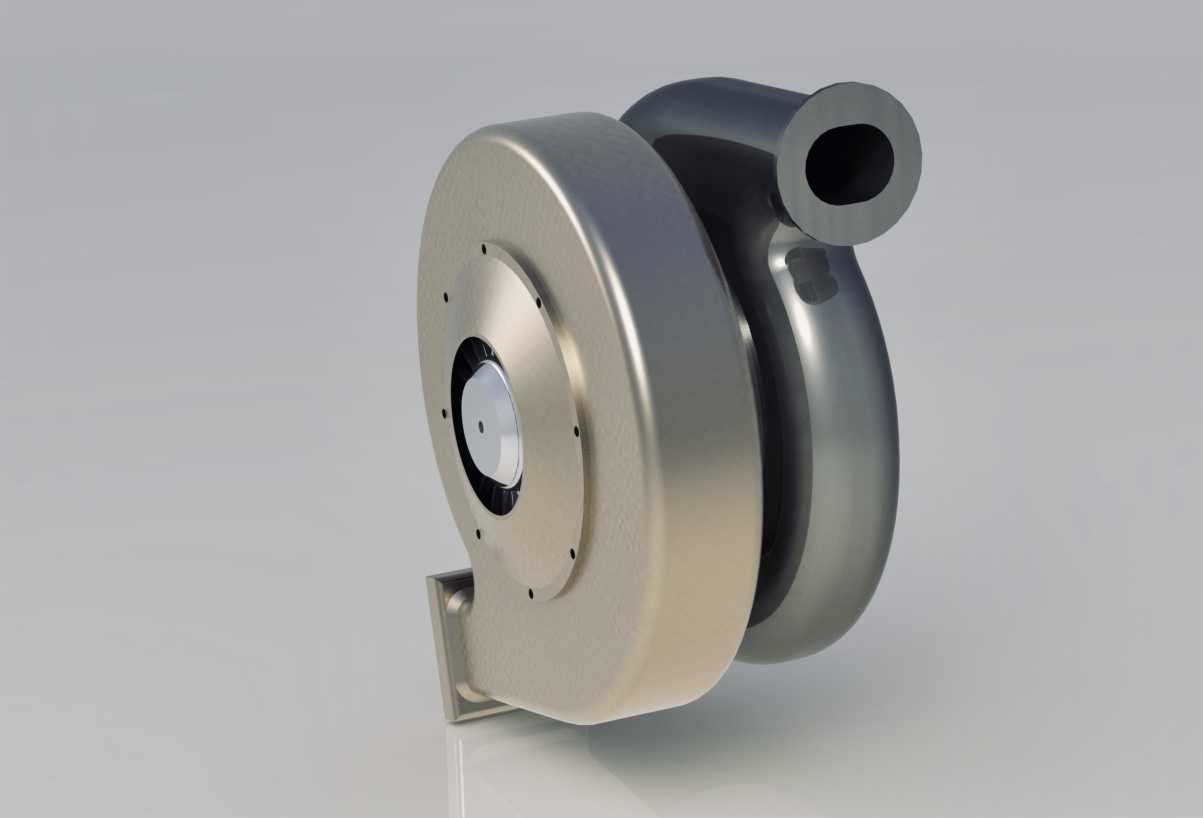

车用涡轮增压器实体结构三维设计

　　在商用车、乘用性能车以及重型工程机械的动力系统匹配中，涡轮增压器是兼顾动力输出与燃油经济性的核心部件，这套三维结构完整还原了量产车用涡轮增压器的全尺寸实体特征，覆盖压气机壳、涡轮壳、中间轴承体、进出口法兰等所有装配关联结构，可直接用于动力总成的装配干涉校验、周边管路布局校核以及性能仿真前的几何模型输入。从实际装车场景来看，这类径流式涡轮增压器普遍适配排量2.0L-6.0L区间的柴油或汽油发动机，压气机侧对接进气系统的中冷管路，涡轮侧直接连通发动机排气歧管，依靠发动机排出的高温废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，可实现30%-50%的动力输出提升，

　　同时降低泵气损失优化燃油消耗率，在重卡、工程机械、赛事改装车等领域都有广泛应用。做结构设计时首先要明确安装边界的约束条件，这套模型的压气机出口采用标准卡箍连接接口，法兰端面的螺栓孔位完全对齐主流发动机的排气歧管安装位，中间轴承体的润滑油进出口位置预留了足够的管路布置空间，不会和发动机缸体、排气隔热罩等周边部件产生干涉；外形轮廓上压气机壳采用渐开线式流道设计，涡轮壳为无叶蜗壳结构，整体径向尺寸控制在180mm区间，轴向总长度控制在220mm以内，适配多数横置、纵置动力平台的机舱布置要求，不需要额外改动机舱内的原有结构就能完成装配。从功能特性的结构实现来看，中间轴承体采用浮动轴承设计，模型中完整还原了轴承的安装台阶、

　　密封环槽以及冷却油道的走向，浮动轴承可在转子轴高速旋转（最高转速可达每分钟20万转）时形成双层油膜，降低摩擦损耗同时避免转子轴的径向窜动；压气机叶轮采用后弯式叶片设计，叶片型线经过气动优化，可在宽转速区间内保持较高的压比效率，避免低转速下的增压迟滞问题；涡轮端叶轮采用耐高温合金材料对应的实体结构，叶片前缘做了圆角过渡处理，可承受排气端最高900℃的高温冲击，同时降低废气流动的阻力损失。建模过程中优先保证装配关系的准确性，所有配合面的公差带都按照量产件的实际要求预留，压气机壳与中间轴承体的连接采用卡箍定位结构，涡轮壳与中间轴承体采用螺栓压紧连接，转子组件的同轴度公差控制在0.02mm以内，避免高速旋转时出现动平衡超差问题；

　　进出口法兰的密封面都做了平面度要求的结构还原，可直接匹配对应的密封垫片完成装配，不会出现漏气、漏油的问题。针对不同的应用场景，这套模型还预留了放气阀的安装接口，可匹配废气旁通阀或者可变截面涡轮的执行机构安装位，不需要对主体结构做大幅修改就能适配不同功率调校的发动机需求；在做整车动力系统匹配时，可直接将该模型导入装配环境，校核增压器与周边冷却管路、线束、隔热罩的间隙，保证最小间隙大于15mm的安全距离，避免车辆运行过程中因为振动出现部件磕碰，同时也能为进排气系统的流场仿真提供精准的几何边界，减少仿真计算的模型前处理工作量。
