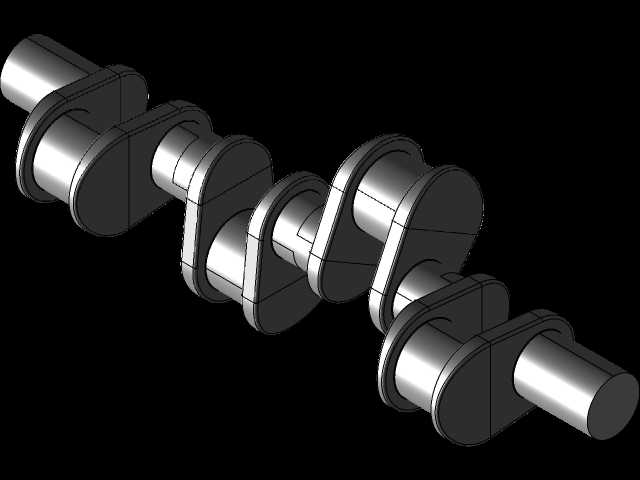

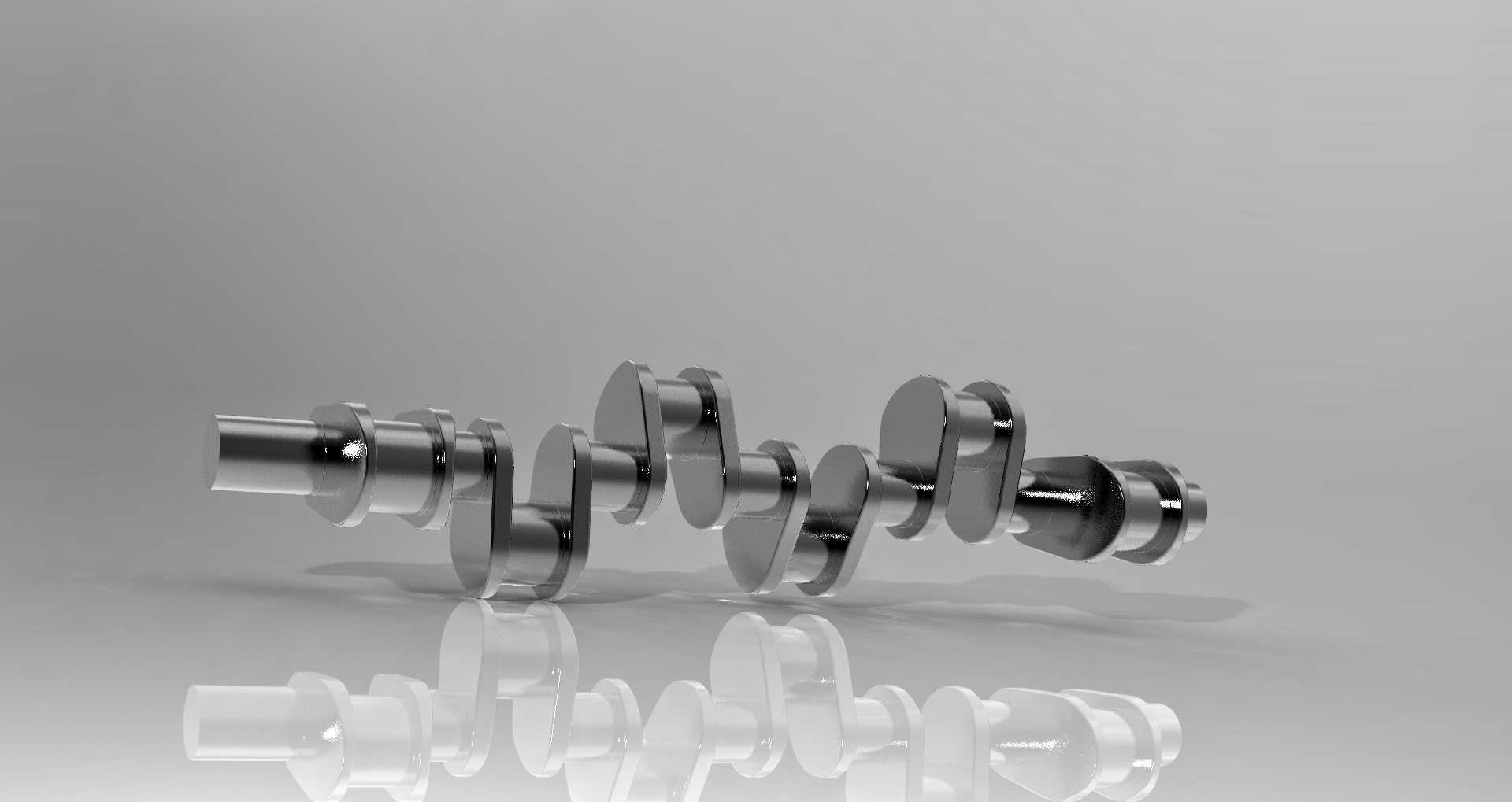

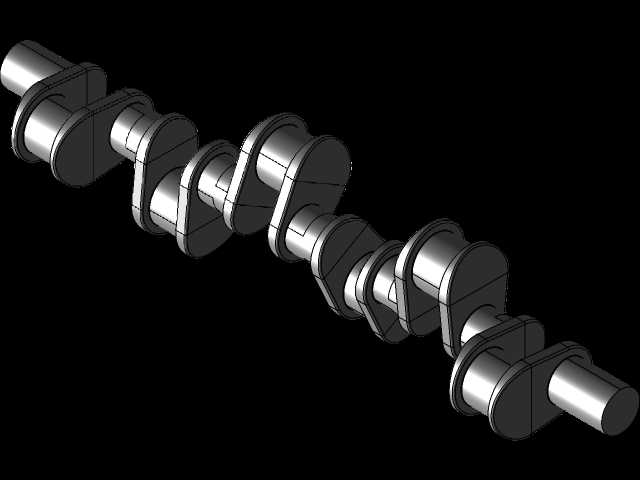

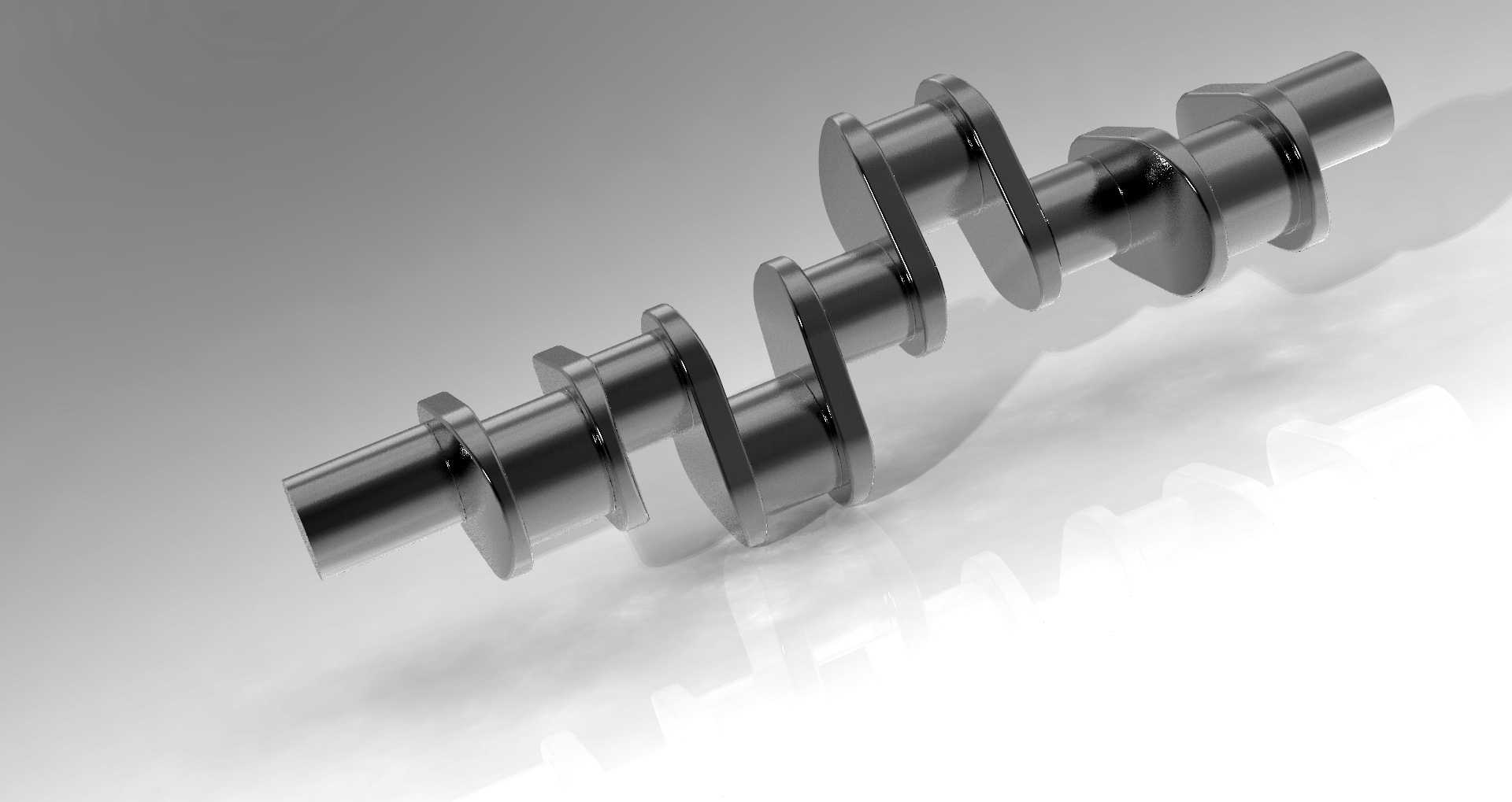

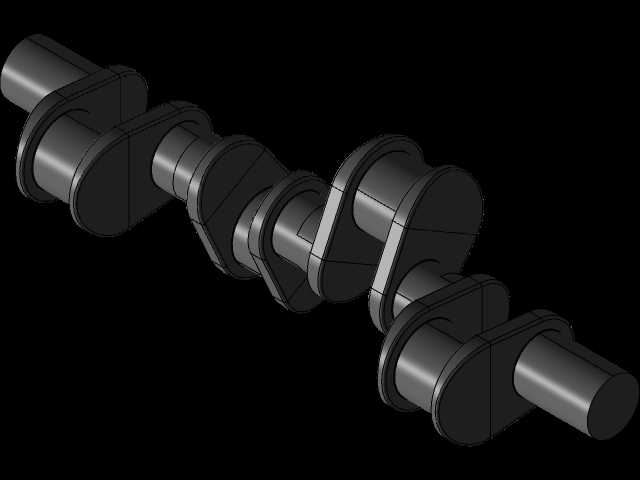

在车用动力总成的结构设计环节,曲轴作为核心动力转换部件,其结构合理性直接决定整机运行平顺性、输出扭矩稳定性与服役寿命,本次呈现的曲轴结构适配交叉平面布置的四缸机型与倾斜布置的六缸机型,覆盖两类主流车用内燃机的动力输出需求。从实际应用场景来看,这类曲轴主要搭载于乘用车、轻型商用车的往复式内燃机中,负责将活塞连杆组传递的往复直线运动转换为旋转运动,向外输出扭矩驱动传动系统,同时驱动配气机构、机油泵、水泵等发动机附属部件运转。在结构功能特性上,该曲轴采用整体式锻造结构布局,主轴颈与连杆轴颈之间通过平衡块平滑过渡,针对交叉平面四缸机型的二阶往复惯性力、六缸倾斜机型的倾覆力矩特性,平衡块的配重角度与质量分布经过匹配调校,
可在额定转速区间内抵消大部分旋转惯性力与往复惯性力,降低发动机整机振动幅度,减少主轴承座的交变载荷冲击。设计过程中,首先需要匹配对应机型的缸心距、活塞行程、连杆长度参数确定曲柄半径,该尺寸直接决定发动机的排量与活塞运动线速度,需兼顾低速扭矩输出与高速运转时的活塞环可靠性;主轴颈的直径与长度设计需结合主轴承的承载能力、机油润滑膜厚度要求确定,过细的轴颈会导致刚度不足引发挠曲变形,过粗则会增加摩擦损失降低机械效率。连杆轴颈的相位角布置是该曲轴的设计核心,四缸交叉平面机型的相邻缸连杆轴颈相位角设置为180度,可保证点火间隔均匀性,六缸倾斜机型的连杆轴颈相位角按照120度间隔布置,适配倾斜缸体的布局特点,避免连杆运动过程中与缸体下部、
曲轴箱内壁发生运动干涉。安装边界方面,曲轴轴向定位通常设置在中间主轴颈位置,通过止推片限制曲轴的轴向窜动量,窜动量需控制在合理区间,过大会导致配气正时、点火正时偏差,过小则会在热态下因零件膨胀出现卡滞;各轴颈的表面粗糙度、圆角滚压工艺要求直接影响曲轴的疲劳强度,轴颈与轴瓦的配合间隙需匹配机油粘度等级,保证冷启动与高负荷工况下都能形成有效润滑。曲轴前端的带轮、正时齿轮安装位需与前端轮系、正时系统的安装尺寸匹配,后端的法兰盘用于连接飞轮,需保证飞轮安装后的端面跳动量符合公差要求,避免动力输出过程中出现扭转振动。在实际选型匹配过程中,还需结合发动机的标定功率、最大扭矩转速区间,校核曲轴的扭转刚度、弯曲疲劳强度,确保在全负荷工况下曲轴的应力分布处于材料许用应力范围内,平衡块的轮廓设计需避让曲轴箱内的机油挡板、回油道结构,同时减少曲轴旋转过程中的机油搅拌阻力,降低发动机的不必要功率损耗。
