20毫米单向螺纹黄铜蝶阀结构设计

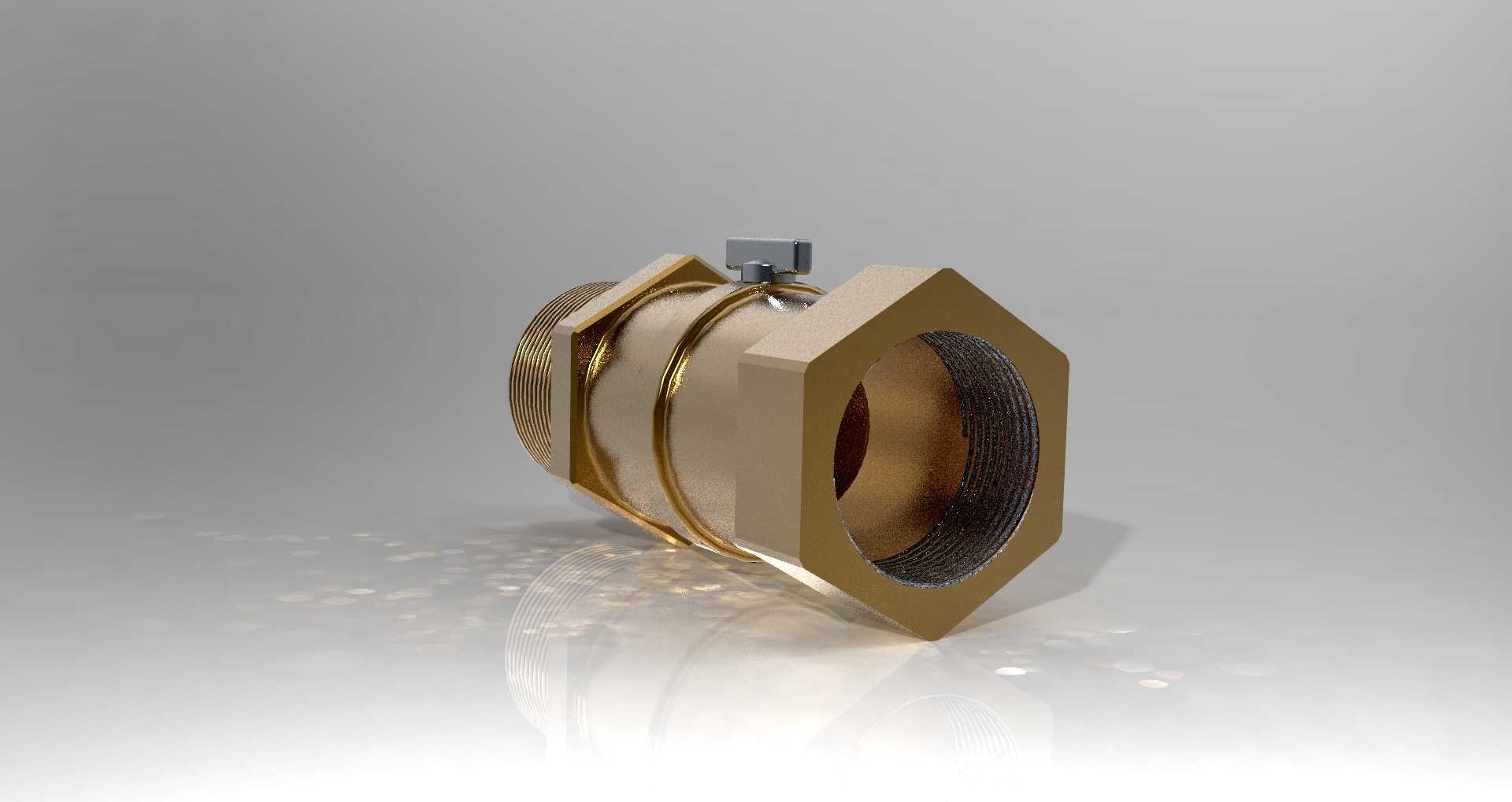

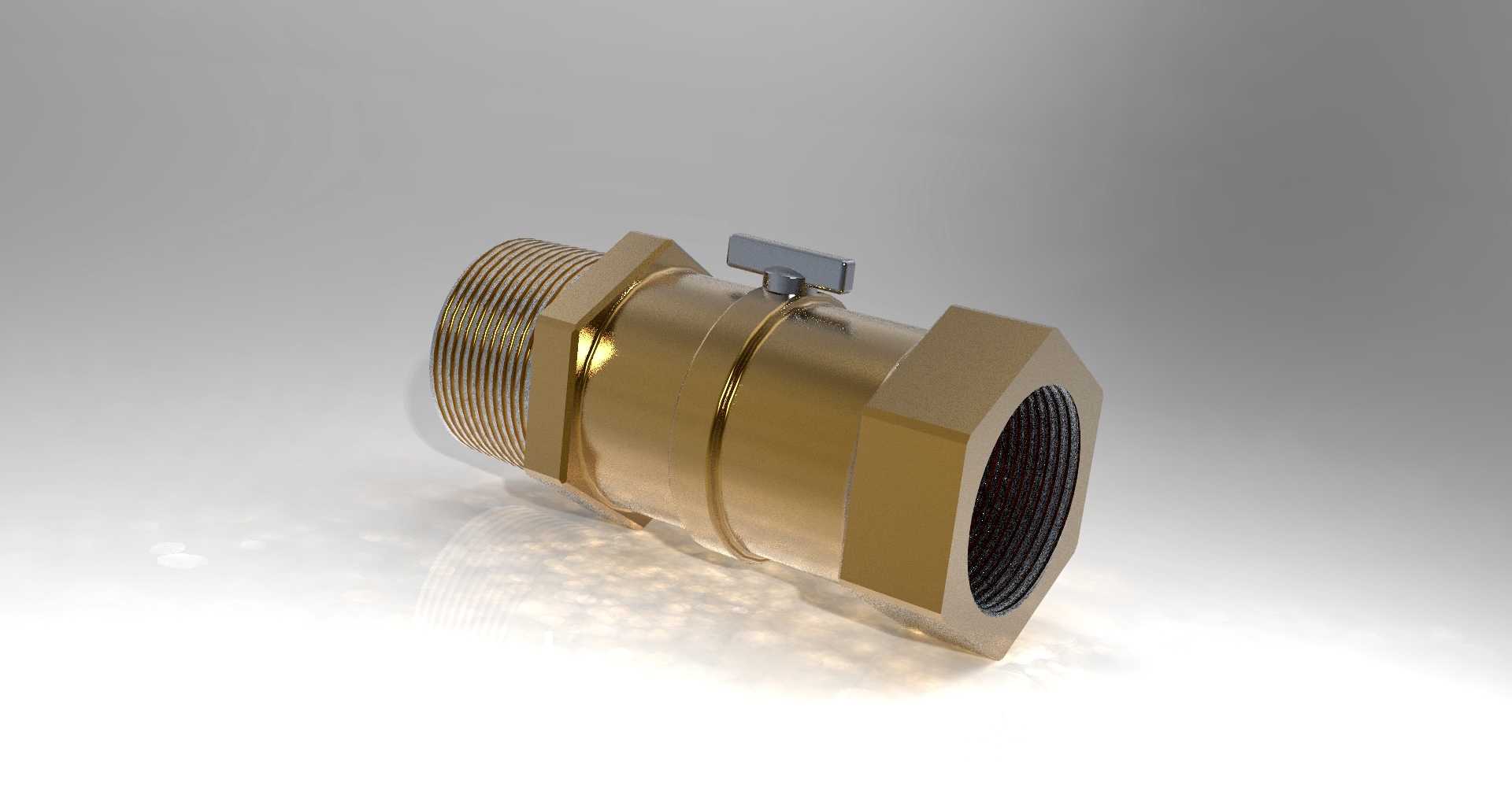

　　在民用供水、小型液压回路、气动控制支路、暖通空调末端管路这类对通径要求不高、安装空间紧凑的流体输送场景里，小通径单向蝶阀的应用占比一直不低，这次呈现的20mm通径单向螺纹黄铜蝶阀，就是针对这类场景做的结构设计。从实际使用需求出发，这类小通径阀门首先要解决的是安装便捷性问题，两端采用外螺纹结构，不需要额外搭配焊接法兰或者对夹紧固件，直接和对应规格的内螺纹管路接头旋合就能完成装配，不管是现场改造还是设备预装，都能大幅缩短安装工时，同时六角形的端部结构专门适配普通活动扳手的咬合需求，不需要定制专用工装就能完成拧紧操作，现场施工的适配性很强。

　　阀体整体采用黄铜材质，一方面是利用黄铜本身的耐锈蚀特性，在水基介质、低压油气介质中长期使用不会出现严重的锈蚀卡滞问题，另一方面黄铜的切削加工性能优异，后期批量生产时的加工精度更容易控制，密封面的加工粗糙度能稳定达到使用要求，不需要额外做复杂的表面处理就能满足低压流体的密封需求。单向流通的结构设计，是在阀瓣位置做了限位结构，介质只能从指定方向流入时才能推动阀瓣开启通路，反向流动时阀瓣会在介质压力和复位结构的作用下紧贴密封面，彻底截断通路，避免管路介质倒流引发的设备故障，比如在小型供水系统里，就能避免停泵时的水锤回流损坏前端泵体，在气动回路里也能防止压缩空气反向泄漏导致的压力失稳。

　　从外形尺寸的边界来看，这款蝶阀的整体轴向长度控制得比较短，相比同通径的截止阀、球阀，轴向安装尺寸能缩短三分之一左右，在排布密集的阀岛、紧凑的设备内部管路里，不会因为阀门长度问题挤占其他元件的安装空间，阀体中部的环形沟槽结构，一方面是作为装配时的定位基准，加工和装配时可以以此为基准找正两端螺纹的同轴度，保证螺纹旋合时不会出现偏斜导致的密封失效，另一方面也可以搭配管卡做辅助固定，在有振动的设备管路上，能避免长期振动导致的螺纹松动脱落。

　　设计过程中首先考虑的是流道的通畅性，虽然是小通径阀门，阀瓣开启后的通流截面做了圆弧过渡处理，不会出现突兀的截面突变，介质流过时的局部阻力损失比普通直角式截止阀低40%左右，能减少管路系统的压力损耗，降低前端动力源的输出功率要求。阀杆和阀体的配合部位做了多层密封结构，避免介质从阀杆配合间隙泄漏，顶部的阀杆驱动端采用标准方头结构，既可以搭配手动旋钮做手动控制，也能适配小型电动、气动执行器做自动控制改造，不需要对阀体本身做二次加工就能完成自动化升级，适配不同场景的控制需求。

　　在安装边界的考量上，两端外螺纹的公差按照普通管螺纹的标准公差制作，和市面上通用的20mm通径内螺纹接头、软管接头都能完美适配，不需要用户单独定制配套接头，六角端部的对边尺寸也符合通用五金件的标准尺寸，现场常用的12寸活动扳手就能完成拧紧操作，不需要准备特殊规格的工具。阀体的外表面没有尖锐的棱角，所有转角位置都做了圆角过渡，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，在受到轻微外力碰撞时不会出现应力开裂的问题，提升产品的抗磕碰能力。

　　从功能特性上来说，这款蝶阀的启闭行程很短，阀瓣只需要旋转90度就能完成全开或者全关的动作，不管是手动操作还是搭配执行器自动控制，响应速度都比升降式的截止阀快很多，在需要快速切断通路的场景里，能大幅缩短动作时间，提升管路系统的响应速度。密封面采用锥面配合结构，相比平面密封的接触比压更大，在低压工况下的密封可靠性更高，即使介质里带有少量细小杂质，也能在阀瓣关闭的过程中被介质压力推到密封面外侧，不会卡在密封面之间导致密封失效，对介质清洁度的要求比普通平板密封阀门更低，适配更多复杂的介质工况。
