多辐条乘用车铝合金轮辋结构设计

　　轮辋作为车辆行驶系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，在民用乘用车、场地赛车等不同应用场景下，其结构设计的侧重点存在明显差异。日常民用场景中，轮辋需要兼顾日常通勤的抗冲击能力、长期使用的抗疲劳性能，以及燃油经济性对应的轻量化需求；而在场地赛车应用场景下，轮辋需要承受大加速度下的纵向载荷、高速过弯时的横向侧倾力，以及制动系统长时间工作传导的高温考验，对结构刚度、散热效率的要求远高于民用场景。

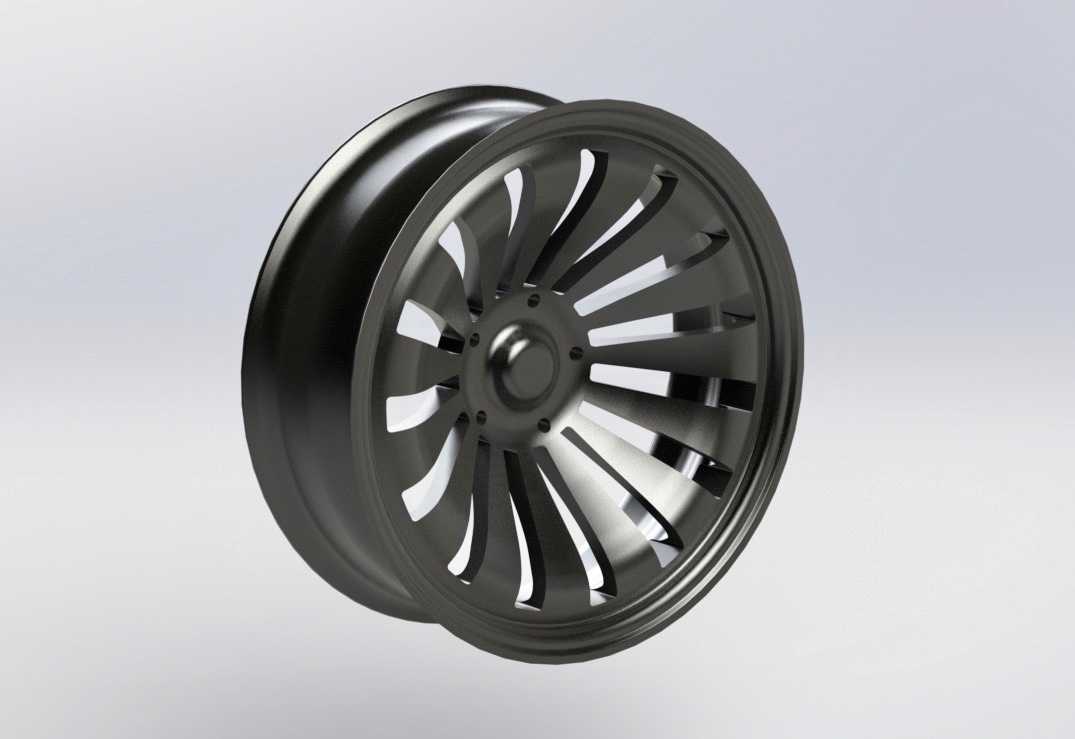

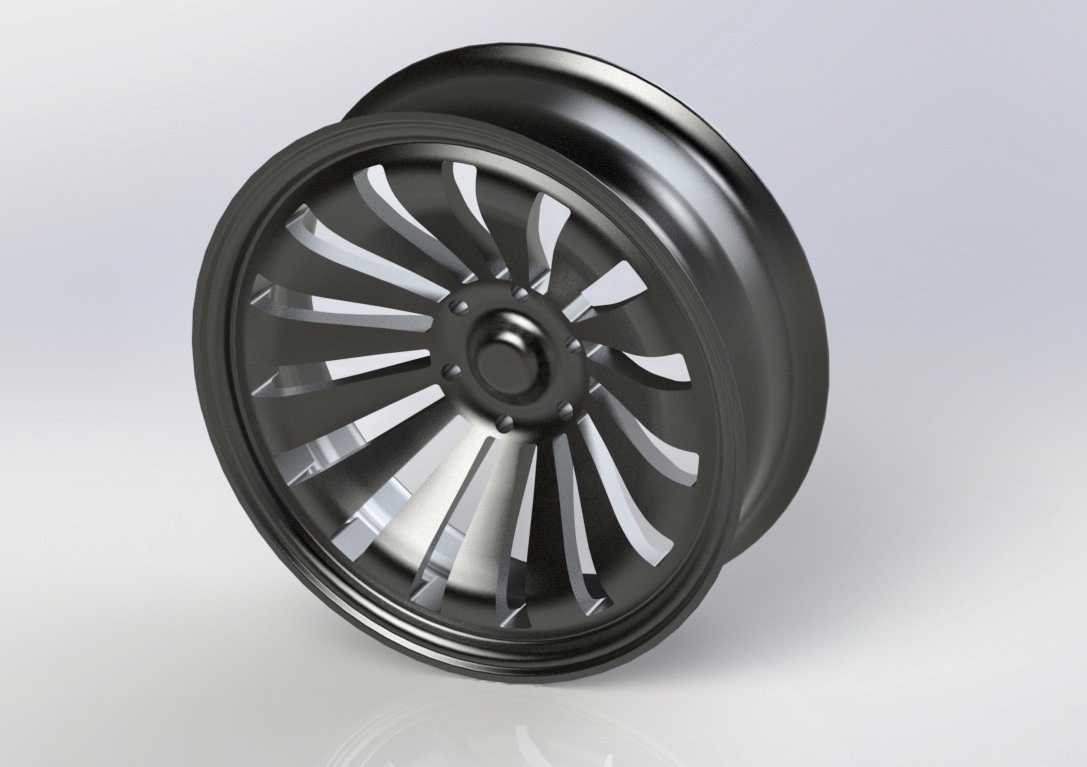

　　这款轮辋采用多辐条涡旋式布局设计，辐条从中心安装座位置向外缘轮缘平滑过渡，每根辐条的截面采用渐变式设计，靠近中心座位置的截面厚度更大，可有效分散螺栓预紧力与行驶过程中的集中应力，靠近轮缘位置的截面逐步收窄，在保证辐条支撑刚度的前提下尽可能削减非必要的材料冗余，实现结构刚度与整体重量的平衡。辐条之间的镂空区域预留了充足的散热空间，车辆行驶过程中气流可顺着辐条的涡旋导向快速穿过轮辋内部，直接带走制动盘、制动片摩擦产生的热量，避免连续制动工况下制动系统出现热衰减，这一设计在赛车高速连续过弯、重刹的工况下优势尤为明显。

　　从安装边界来看，轮辋中心的定位孔采用与乘用车轮毂轴头匹配的基准尺寸，周围均匀分布的螺栓孔位符合常规乘用车的孔距标准，可直接适配对应PCD参数的车型轴头，中心安装座的沉台结构可保证轮辋安装后与轴头完全贴合，避免高速行驶时出现轮辋跳动的问题。轮辋的轮缘部分采用加厚的圆弧过渡结构，可在轮胎安装时提供足够的支撑力，同时在车辆经过颠簸路面、胎侧受到挤压时，避免轮缘割伤胎侧帘布层，降低轮胎鼓包、爆胎的风险。轮辋的轴向宽度、偏距参数均参考常规家用轿车、入门改装赛车的适配范围设计，安装后不会与车辆的制动卡钳、悬架摆臂、翼子板内衬发生运动干涉，满足常规车型的换装适配需求。

　　设计过程中优先考虑了载荷传递路径的合理性，车辆行驶时地面传递的冲击力从轮胎接触位置传导至轮辋轮缘，再通过多根辐条均匀分散到中心安装座，最终传递到轮毂轴头与悬架系统，整个传力路径没有出现明显的截面突变，可有效降低应力集中系数，提升轮辋的抗疲劳寿命。辐条表面的曲面过渡经过反复优化，没有出现锐角、直角等易产生应力集中的结构，同时曲面造型可引导气流沿轮辋表面流动，减少高速行驶时轮辋位置产生的紊流，一定程度上降低整车的风阻系数。

　　针对日常使用场景的需求，轮辋的气门嘴安装位设置在轮缘内侧的平整区域，安装后气门嘴不会与辐条、制动部件发生剐蹭，方便日常胎压检测与充气操作。轮辋的整体结构采用一体成型的设计思路，没有额外的拼接、焊接结构，避免了连接位置的强度短板，可承受日常行驶中遇到的井盖冲击、减速带冲击等常见载荷工况。对于改装场景的需求，这款轮辋的辐条造型兼顾了视觉效果与结构性能，涡旋式的辐条布局在车辆行驶时会产生动态的视觉效果，同时多辐条的结构可承受更大的改装动力输出带来的扭矩载荷，满足入门级赛车、改装乘用车的使用需求。
